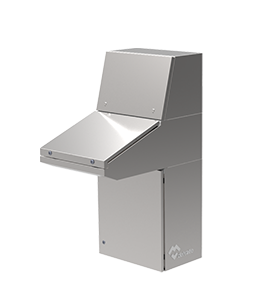

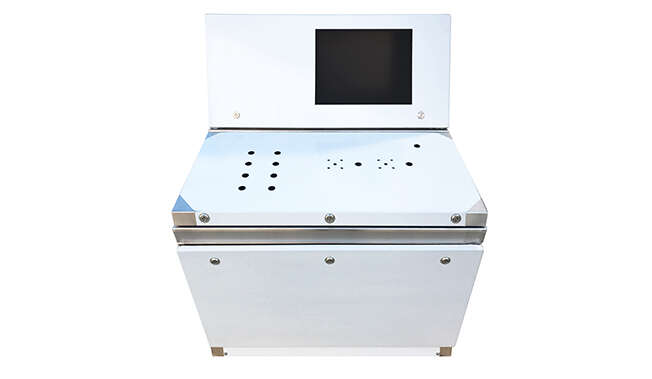

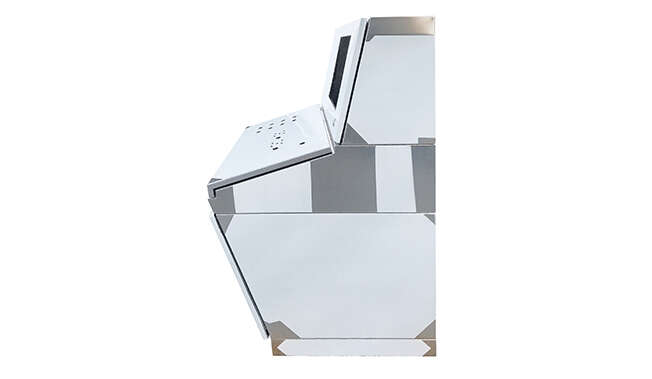

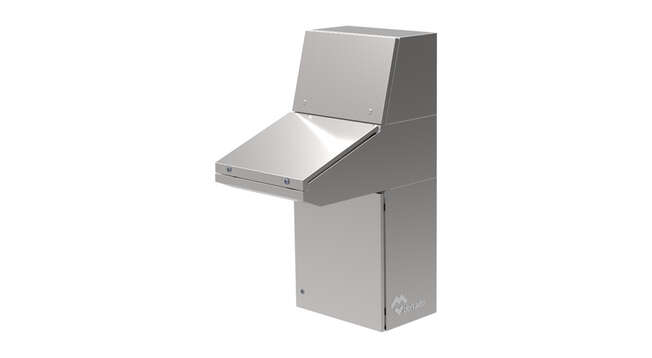

Pupitre Modular Inoxidable Atrium IP66

Serie Atrium

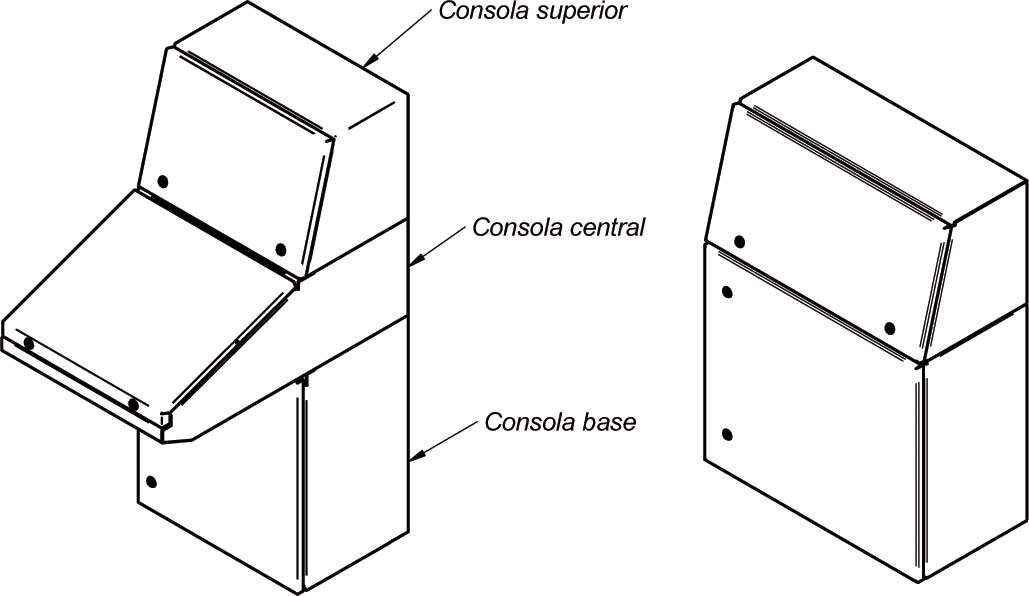

Pupitre desmontable construido en tres partes. Fácil acceso para el operador, fabricado en acero inoxidable.  Estanqueidad IP66 (en una puerta, IP55 en dos puertas) y la máxima resistencia IK10. Puerta superior con amortiguadores que facilitan su apertura y retención, fondo desmontable, bisagras ocultas. Canal vierte aguas evita el contacto de líquidos con la junta de poliuretano homologada UL sin uniones. Se incluyen pernos de masa.

Pupitre Modular Inoxidable Atrium IP66 · Delvalle BoxDelvalle Box
Pupitre Modular Inoxidable Atrium IP66 · Delvalle BoxDelvalle Box
Pupitre Modular Inoxidable Atrium IP66 · Delvalle BoxDelvalle Box

Este producto cuenta con los siguientes certificados

  • Logo CE · Delvalle Box
  • Logo EMC · Delvalle Box
  • Logo IK10 · Delvalle Box
  • Logo IP55 · Delvalle Box
  • Logo IP66 · Delvalle Box
  • Logo ROHS · Delvalle Box
  • Logo 10 años anticorrosión · Delvalle Box
  • Logo 5 años partes mecánicas · Delvalle Box
  • Logo Corrosion resistant · Delvalle Box
  • Logo Easy to clean · Delvalle Box
  • Logo Temperature resistant · Delvalle Box
  • Logo Waterproof · Delvalle Box

Descripción

Pupitre desmontable serie Atrium, elegante y funcional, construido en tres partes para poder elegir en cada una de ellas la que más se adapte a la necesidad de cada instalación, de fácil acceso para el operador, fabricado en acero inoxidable, su diseño permite una estanqueidad IP66 (en una puerta, IP55 en dos puertas) y la máxima resistencia IK10. Puerta superior con amortiguadores que facilitan su apertura y retención, fondo desmontable, bisagras ocultas.

Su canal vierteaguas evita el contacto de líquidos con la junta de poliuretano homologada UL sin uniones, la apertura de la puerta es de 130° lo que facilita el acceso interior. Se incluyen pernos de masa.

Para la apertura de las puertas se coloca un cierre estándar de doble bit de 5mm.



Descubre las ventajas

Amplio espacio de montaje y gran accesibilidad.
Gran robustez del conjunto.
Apertura de la puerta a 130°.
De serie con cierre de doble bit.
Perfecta estanqueidad gracias a las juntas utilizadas en las uniones.
Gran versatilidad, por lo que puede aplicarse a casi cualquier ámbito.
Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas..., tanto en la puerta como en la envolvente.

Normativa

Desde IP55 hasta IP66 (W) según Norma IEC EN 60529.
• Grado de resistencia contra impacto IK10 según Norma IEC 62262.
• Construidos bajo normativas CE de baja tensión 2014/35/UE.
• Cumple con normativa de industria alimentaria, materiales en contacto con alimentos (CE 1935/2004).
• Máximo voltaje 1000 V.
• Cumple con normativa RoHs.
• Resistencia a la temperatura: desde -40°C +100°C (reducida exposición +160ºC).
• Opcional junta silicona: desde -60°C a +180°C (reducida exposición hasta +350°C).

Aplicaciones

Especialmente diseñado para tener la máxima flexibilidad respecto a su uso. Gracias a esto lo podemos ver en controles de máquinas, dada su comodidad en el manejo, sistemas de control, control de la distribución eléctrica, redes industriales, colocación de automatismos o entorno industrial en general.

Personalización a medida
Te ofrecemos múltiples soluciones

Pupitre Modular Inoxidable Atrium IP66 · Delvalle Box
¿Necesitas soluciones?
Catálogos de productos 2020
  • A la medida según su necesidad.
  • Hasta IP69K- DIN 40050-9.
  • Zócalos.
  • Tapa inferior pasacables.
  • Patas metálicas o ruedas.
  • Puerta transparente de policarbonato o cristal templado.
  • Fabricación en acero inoxidable AISI 316L EN 14404.
  • Placa de montaje aislante (baquelita) o en acero inoxidable.
  • Versión EMC según Norma 2014/30/UE de compatibilidad electromagnética.
Los clientes también compraron:
Luminarias para Armarios y Cajas Eléctricas · Delvalle BoxDelvalle Box
Las luminarias compactas Delvalle, están diseñadas especialmente para su uso en armarios...
Maneta Antivandálica · Delvalle BoxDelvalle Box
Maneta antivandalica de seguridad para la colocación en armarios eléctricos.
Cierres · Delvalle BoxDelvalle Box
En función del armario, y su uso a posterior buscamos el cierre que mejor se adapte a las...
Chasis Modular · Delvalle BoxDelvalle Box
Chasis modular para armarios eléctricos. Utilizado para dividir el frontal de los armarios en...
Aislante Térmico para Cuadros Eléctricos TermoTisa · Delvalle Box
El departamento de I+D de Delvalle ha diseñado específicamente el aislante TermoTisa X100 en base...
Tapa Pasacables · Delvalle BoxDelvalle Box
Las tapas pasacables de Delvalle son desmontables para poder realizar agujeros a su medida...
Puerta Transparente · Delvalle BoxDelvalle Box
Todos nuestros armarios pueden pedirse con puerta transparente y con puerta interior para la...
Placa de Montaje · Delvalle BoxDelvalle Box
Disponemos de placas montaje no perforadas y perforadas para la rápida instalación de componentes...
Patas y Ruedas · Delvalle BoxDelvalle Box
Para armarios que necesitan ser nivelados o que tengan que ser trasladados con asiduidad.
Portadocumentos · Delvalle BoxDelvalle Box
Para alojar planos de esquemas eléctricos, documentos, etc; es resistente porque esta fabricado en...
Zócalos · Delvalle BoxDelvalle Box
Zócalos en alturas de 100 y 200 mm. Permiten elevar el armario del suelo y conseguir un alojamiento...
Angular de Transporte · Delvalle BoxDelvalle Box
Los angulares de transporte aportan resistencia en la manipulación de carga y descarga de los...
Pintura Antigraffiti · Delvalle BoxDelvalle Box
En Delvalle, todos los armarios pueden suminstrarse con una protección de pintura anti-graffiti...
Branquias de Protección Anti Insectos · Delvalle BoxDelvalle Box
Conocemos el problema que supone la entrada de insectos en el interior del armario por la...
Placas de Montaje Perforadas · Delvalle BoxDelvalle Box
Placas de armarios eléctricos perforadas para la rápida instalación de componentes eléctricos.
Válvula Anticondensación de Acero Inoxidable IP68 · Delvalle BoxDelvalle Box
La válvula anticondensación acero inoxidable IP68, reduce los efectos adversos de la humedad en...
Bandeja Fija · Delvalle BoxDelvalle Box
Fijada directamente a la estructura del armario, con ella conseguimos una separación dentro del...
Branquias de Ventilación · Delvalle BoxDelvalle Box
Colocadas tanto en el frontal de armario, como en el lateral, permiten un perfecto flujo de aire en...
Carril DIN · Delvalle BoxDelvalle Box
Fijación directa a la estructura en chapa galvanizada de 1,5 mm de espesor. Medidas 35 mm por 7,5 o...
Cierre de Seguridad con Candado · Delvalle BoxDelvalle Box
Utilizado habitualmente en armarios con temporales cambios de usuarios. También se puede usar el...
Dispositivo Seguridad Puerta Abierta · Delvalle BoxDelvalle Box
Este dispositivo evita accidentes, alerta al operador de que el sistema eléctrico está vivo.
Final de Carrera para Armarios Eléctricos · Delvalle BoxDelvalle Box
Conjunto interruptor/conmutador provisto de soporte y tornillería de fijación directa al armario....
Tapas Pasacables Corredera · Delvalle BoxDelvalle Box
Gracias a estas tapas permitimos la entrada de cables entre ellas y son fácilmente desplazables.
Traviesa Guiacables · Delvalle BoxDelvalle Box
Con la colocación de esta guía en el interior de la puerta conseguimos un perfecto orden en el...
Ventana Marco de Protección · Delvalle BoxDelvalle Box
Se utiliza para una visualización máxima de los elementos de indicación, y una protección de los...
Junta Hidrófuga · Delvalle BoxDelvalle Box
Nuestros armarios disponen de junta hidrófuga inyectada de serie, homologada Ul, TÜV, CE. Delvalle...
Pupitre Modular Inoxidable Atrium IP66 · Delvalle Box

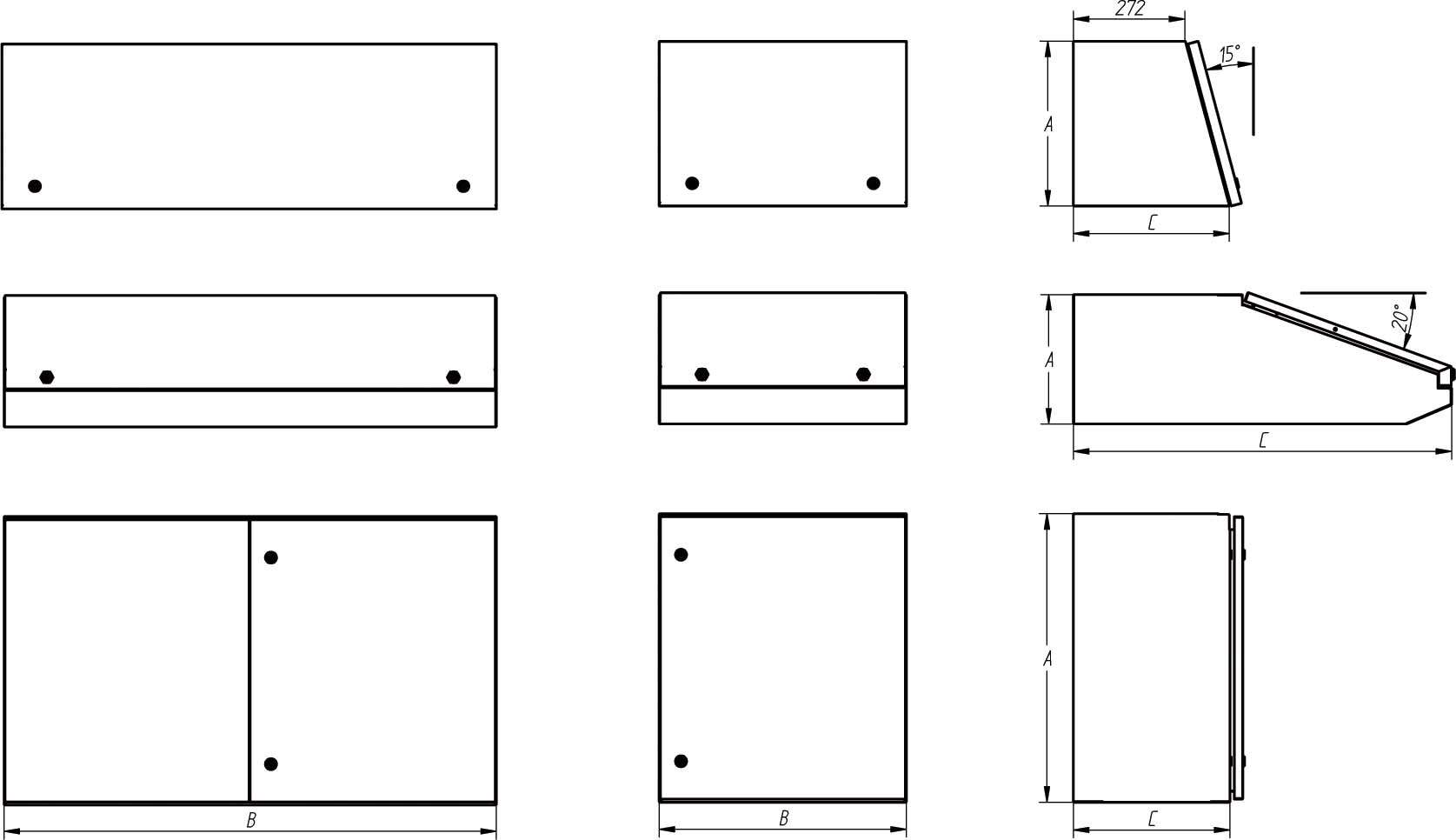

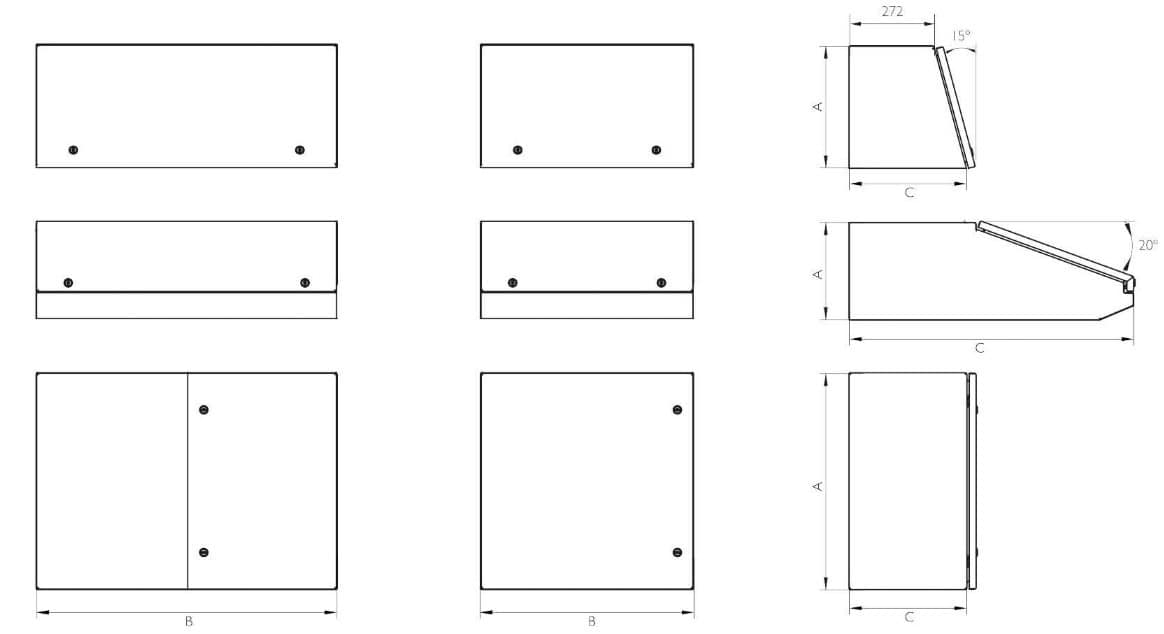

Croquis

Pupitre Modular Inoxidable Atrium IP66 · Delvalle Box
Pupitre Modular Inoxidable Atrium IP66 · Delvalle Box

Referencias

Mostrar Referencias
ReferenciaDescripciónAltoAnchoFondo
MVPCAF706038PUPITRE MODULAR INOX IP55-66 ATRIUM - BASE700600380MVPCAF706038
MVPCAF708038PUPITRE MODULAR INOX IP55-66 ATRIUM - BASE700800380MVPCAF708038
MVPCAF701038PUPITRE MODULAR INOX IP55-66 ATRIUM - BASE7001000380MVPCAF701038
MVPCAF701238PUPITRE MODULAR INOX IP55-66 ATRIUM - BASE7001200380MVPCAF701238
MVPCAF701438PUPITRE MODULAR INOX IP55-66 ATRIUM - BASE7001400380MVPCAF701438
MVPCAF701638PUPITRE MODULAR INOX IP55-66 ATRIUM - BASE7001600380MVPCAF701638
MVPCBF316091PUPITRE MODULAR INOX IP55-66 ATRIUM - CONSOLA CENTRAL314600918MVPCBF316091
MVPCBF318091PUPITRE MODULAR INOX IP55-66 ATRIUM - CONSOLA CENTRAL314800918MVPCBF318091
MVPCBF311091PUPITRE MODULAR INOX IP55-66 ATRIUM - CONSOLA CENTRAL3141000918MVPCBF311091
MVPCBF311291PUPITRE MODULAR INOX IP55-66 ATRIUM - CONSOLA CENTRAL3141200918MVPCBF311291
MVPCBF311491PUPITRE MODULAR INOX IP55-66 ATRIUM - CONSOLA CENTRAL3141400918MVPCBF311491
MVPCBF311691PUPITRE MODULAR INOX IP55-66 ATRIUM - CONSOLA CENTRAL3141600918MVPCBF311691
MVPCCF406038PUPITRE MODULAR INOX IP55-66 ATRIUM - CONSOLA SUPERIOR400600380MVPCCF406038
MVPCCF408038PUPITRE MODULAR INOX IP55-66 ATRIUM - CONSOLA SUPERIOR400800380MVPCCF408038
MVPCCF401038PUPITRE MODULAR INOX IP55-66 ATRIUM - CONSOLA SUPERIOR4001000380MVPCCF401038
MVPCCF401238PUPITRE MODULAR INOX IP55-66 ATRIUM - CONSOLA SUPERIOR4001200380MVPCCF401238
MVPCCF401438PUPITRE MODULAR INOX IP55-66 ATRIUM - CONSOLA SUPERIOR4001400380MVPCCF401438
MVPCCF401638PUPITRE MODULAR INOX IP55-66 ATRIUM - CONSOLA SUPERIOR4001600380MVPCCF401638
