Caja de bornes geo IP69K

Cajas de bornes o pulsadores Serie Geo IP69K son estancas, elegantes y funcionales, fabricadas en acero inoxidable AISI 304L EN 1.4306, finalmente pulido.

Disponibles con tapa ciega o mecanizada (Ø22.5), especialmente diseñadas para la colocación de pulsadores, botoneras. La tapa va fijada mediante tornillos de fácil colocación, los cuales están embutidos sin sobresalir de la parte frontal de la caja.

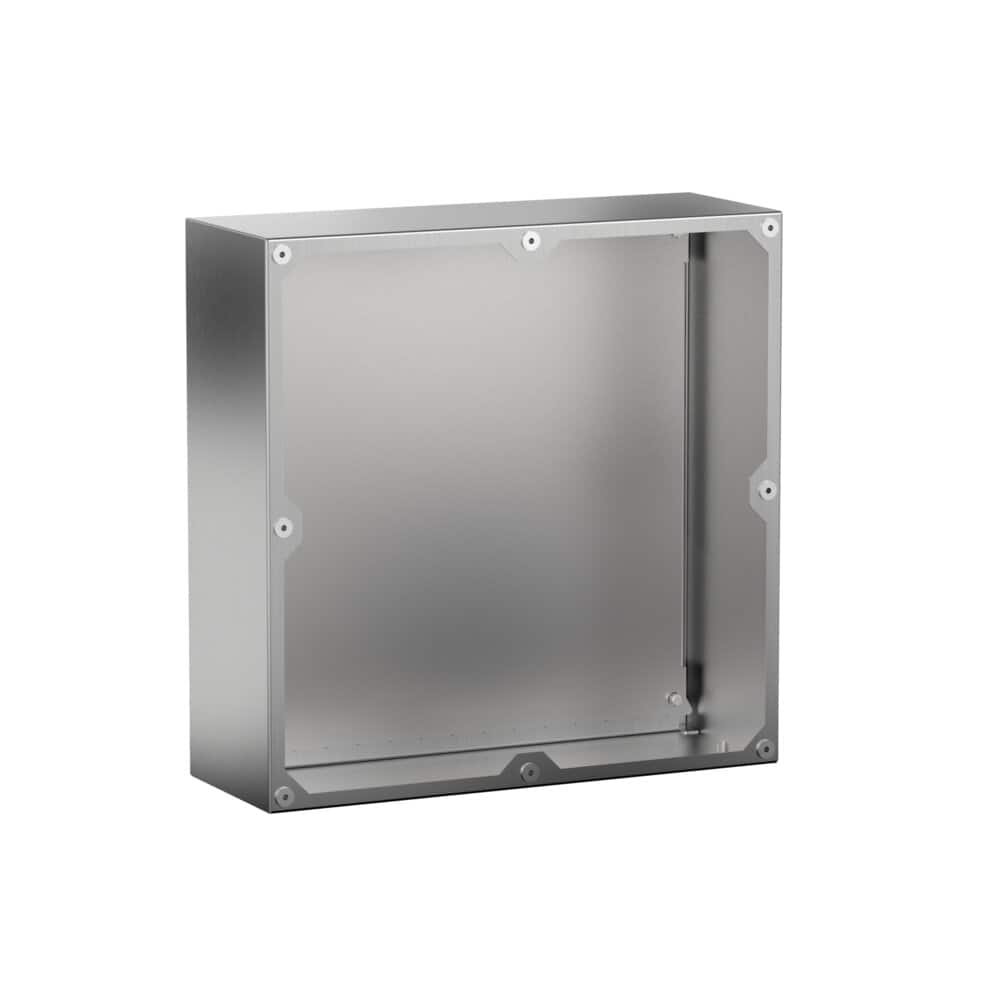

Caja de bornes geo IP6K9K · vista principal

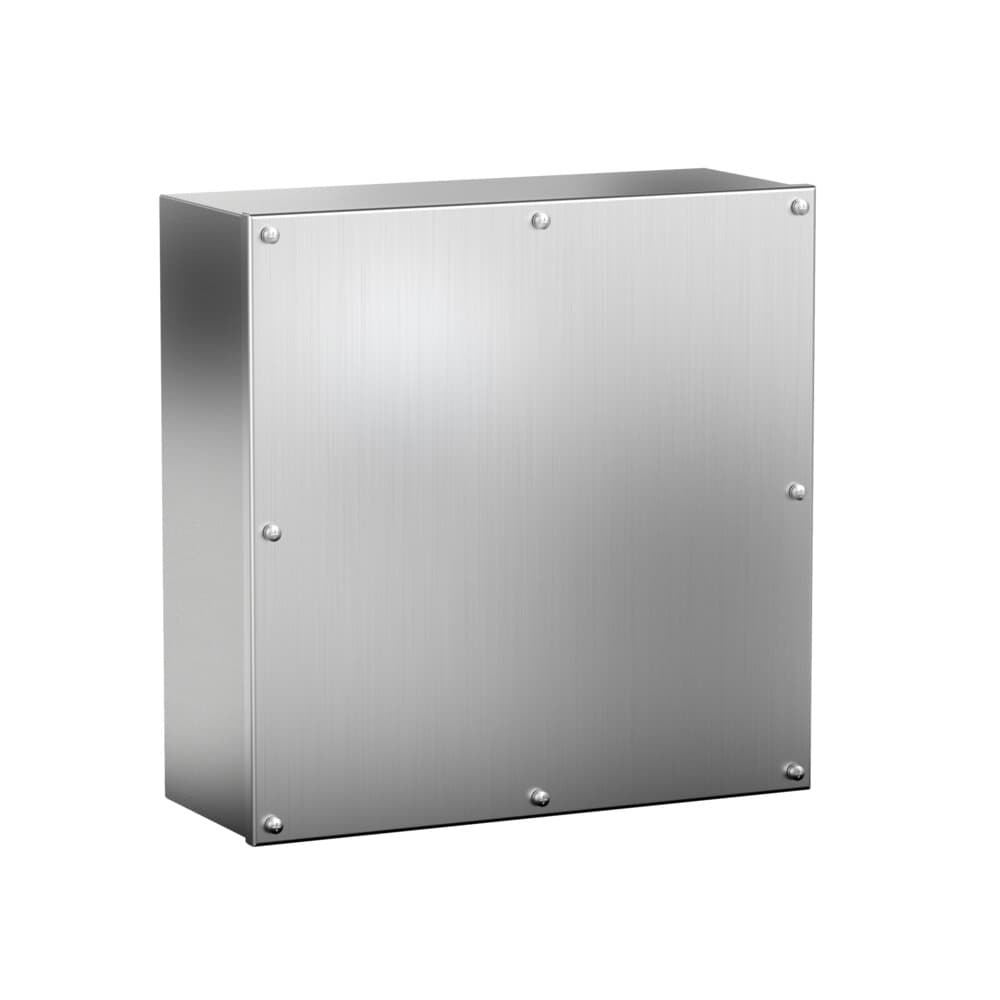

Caja de bornes geo IP6K9K: vista de detalle del producto

📄 Ficha técnica caja de bornes geo ip69k

DATOS TÉCNICOS

Medidas Mínimas	A=90-400mm B=90-400mm P=80-150mm
Medidas Mínimas Placa	A=60-370mm
Medidas Mínimas Placa	B=70-380mm
Espesor Cuerpo	1.2 mm \| 12/1 mm 0.0472 " \| 18 Gauge
Tipo Puerta	Puerta ciega
Tipo Apertura	Atornillada
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Puerta Alternativa	Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior	Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas	silicona (-60 ºC a + 180 ºC), EMC
Area Mecanizable	48x48-358x358

A la medida según su necesidad

En acero inoxidable AISI 316L EN 14404

Patas metálicas o ruedas

Tornillos imperdibles

Acabado en pintura texturizada con otros colores RAL bajo pedido

Junta de protección electromagnética EMC entre marco y las superficies

Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda

Diseño muy robusto

Resistencia a la corrosión y al impacto

Ideal para intemperie y/o condiciones adversas

Inox AISI 304L o AISI 316L

Grandes dimensiones disponibles

Hasta 1000 x100 x1000 mm

Resistencia y durabilidad

Soluciones especiales a medida

Diseño monobloc

En inox AISI 304L o AISI 316L

Infinidad de opciones

Se entrega con film protector que evita arañazos y rozaduras durante su manipulación

Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto

Perfecta estanqueidad gracias a las juntas utilizadas en las uniones

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros y canales formas, tanto en la puerta como en la envolvente

Hasta IP6K9K

Especialmente diseñado y homologado para la industria alimentaria, química, farmacéutica, centros de transformación, telecomunicaciones y en exteriores dada sus ventajas de durabilidad

IP66 (W) según Norma IEC 60529 (hasta IP67 bajo pedido)

ISO 20653 - IP6K9K

Grado de resistencia contra impacto IK10 según Norma IEC 62262

Construidos bajo Directiva CE de baja tensión 2014/35/UE

Certificado UL Nema 4x, 12, 3r y I a petición. Nº File E342220

Cumple RoHS Directive 2011/65/UE

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS			DIMENSIONES Y DATOS
TAPA CIEGA (x)	TAPA PERFORADA	Nº PERFORACIONES	ALTO -A-	ANCHO -B-	FONDO -C-	ÁREA MECANIZABLE	MEDIDAS PLACA	PESO (Kg)	VOLUMEN (m³)
MVCB0909080/69	MVCB0909080P/69	1	90	90	80	66×66	48×48	0,68	0,001
MVCB101612/69	MVCB101612P/69	3	100	160	120	76×136	58×118	1,25	0,003
MVCB149080/69	MVCB149080P/69	2	140	90	80	116×66	98×48	0,92	0,001
MVCB161612/69	MVCB161612P/69	4	160	160	120	136×136	118×118	1,75	0,004
MVCB209080/69	MVCB209080P/69	3	200	90	80	176×66	158×48	1,12	0,002
MVCB202012/69	MVCB202012P/69	6	200	200	120	176×176	158×158	2,53	0,006
MVCB202515/69	MVCB202515P/69	12	200	250	150	176×226	158×208	3,25	0,009
MVCB203015/69	MVCB203015P/69	15	200	300	150	176×276	158×258	1,75	0,011
MVCB252515/69	MVCB252515P/69	16	250	250	150	226×226	208×208	3,87	0,012
MVCB269012/69	MVCB269012P/69	4	260	90	120	236×66	218×48	1,25	0,004
MVCB289080/69	MVCB289080P/69	5	280	90	80	256×66	238×48	1,60	0,002
MVCB303015/69	MVCB303015P/69	25	300	300	150	276×276	258×258	5,16	0,016
MVCB304015/69	MVCB304015P/69	35	300	400	150	276×376	258×358	6,64	0,022
MVCB404015/69	MVCB404015P/69	49	400	400	150	376×376	358×358	8,41	0,028

Croquis:

Accesorios:

Prensaestopas métrica poliamida IP68

Prensaestopas PG poliamida IP68

Prensaestopas métrica acero inoxidable AISI316L

Prensaestopas métrica acero inoxidable IP68

Prensaestopas métrica latón niquelado IP68

Prensaestopas métrico hygienic IP69K

Prensaestopas métrico IP69K
