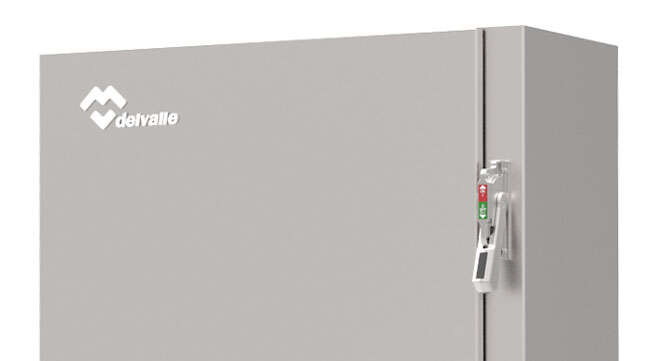

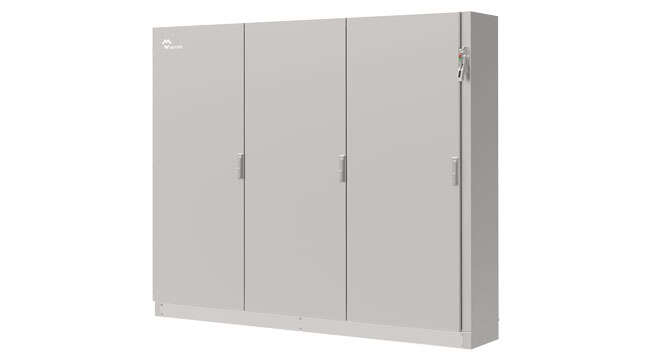

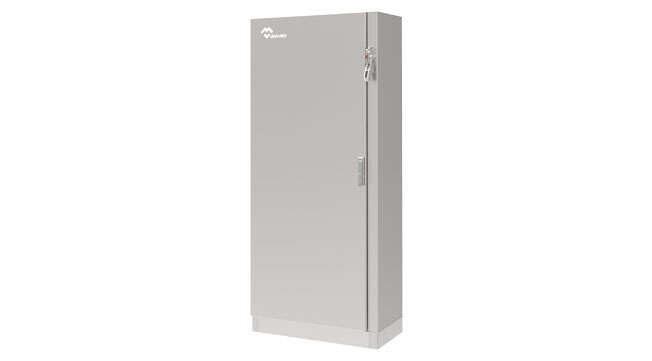

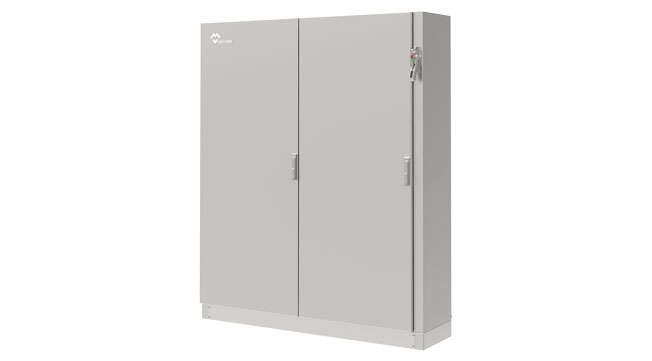

Armario Eléctrico Nema con Desconectador de Corriente

Los armarios eléctricos y cuadros eléctricos con desconectador o seccionador de corrientede Delvalle van provistos de un sistema de interruptor de seguridad,  desconectador montados directamente en el exterior del armario o caja eléctrica Nema con una maneta exterior para cumplir con requisitos de la norma UL 508 y cumpliendo los requisitos de estanqueidad Nema 1, 3r, 4x, 12.

Armario Eléctrico Nema con Desconectador de Corriente · Delvalle BoxDelvalle Box
Armario Eléctrico Nema con Desconectador de Corriente · Delvalle BoxDelvalle Box
Armario Eléctrico Nema con Desconectador de Corriente · Delvalle BoxDelvalle Box
Armario Eléctrico Nema con Desconectador de Corriente · Delvalle BoxDelvalle Box
Armario Eléctrico Nema con Desconectador de Corriente · Delvalle BoxDelvalle Box
Armario Eléctrico Nema con Desconectador de Corriente · Delvalle BoxDelvalle Box

Este producto cuenta con los siguientes certificados

  • Logo CE · Delvalle Box
  • Logo IP55 · Delvalle Box
  • Logo IP65 · Delvalle Box
  • Logo IP66 · Delvalle Box
  • Logo UL NEMA 1 · Delvalle Box
  • Logo UL NEMA 12 · Delvalle Box
  • Logo UL NEMA 3R · Delvalle Box
  • Logo UL NEMA 4 · Delvalle Box
  • Logo UL NEMA 4X · Delvalle Box
  • Logo 10 años anticorrosión · Delvalle Box
  • Logo Chemical resistant · Delvalle Box
  • Logo Corrosion resistant · Delvalle Box
  • Logo Scrach resistant · Delvalle Box
  • Logo Waterproof · Delvalle Box

Descripción

Los armarios eléctricos y cuadros eléctricos de Delvalle van provistos de un sistema de interruptor de seguridad,  desconectador montados en un armario o caja eléctrica con una maneta exterior para cumplir con requisitos de la norma UL 508 y cumpliendo los requisitos de estanqueidad Nema 1, 3r, 4x, 12.
La  envolvente, caja y armario Nema con el sistema completo montado de enclavamientos de la puerta o puertas ofrecen un nivel adicional de seguridad para el operador, ya que evitan que se abran las puertas mientras el desconectador está con corriente.
Se suministra el conjunto completo de armario con la palanca y seccionador operado por cable.

Descubre las ventajas

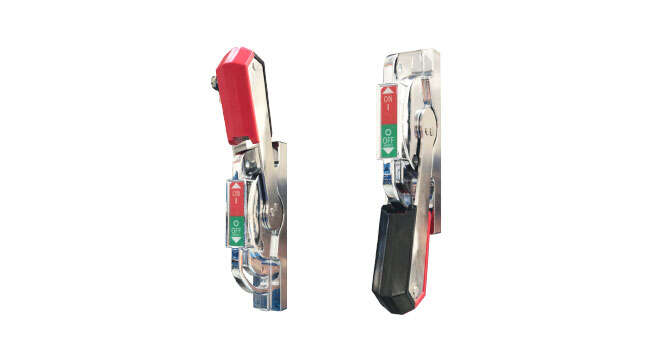

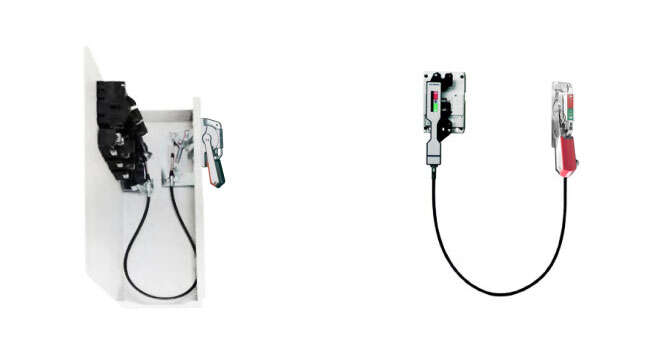

Operado mediante cable de la palanca al desconector
Admite fusibles Clase E, H, J y R
Interuptor de  30….600A
Opciones nema Armarios y cuadros eléctricos:
Armarios metálicos pintados Nema 1/3r/12
Armarios de acero inoxidable o aluminio Nema 4/4x
Poder de corte
La capacidad de interrupción de hasta 200kA permite usar una sola unidad para muchas aplicaciones
Coordinación de corriente de cortocircuito (SCCR) con contadores, relés de sobrecarga y arrancadores de motor de Allen-Bradley
Un desconectador interrumpe la alimentación eléctrica a un circuito eléctrico o a un grupo de circuitos eléctricos. Pueden usarse como dispositivos de desconexión principales en centralitas o como desconectadores de alimentadores.

Normativa



  • IP66 (W) a petición según Norma IEC 60529.
  • Grado de resistencia contra impacto IK10 según Norma IEC 62262
  • Construidos bajo Directiva CE de baja tensión 2014/35/UE.
  • Cumple Normativa de industria alimentaria, materiales en contacto con alimentos
  • (CE 1935/2004)
  • Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC).
  • Opcional junta silicona: desde –60°C a +180°C (reducida exposición hasta +350°C).
  • Cumple con Normativa RoHs.
  • Certificado UL Nema 4x, 12, 3r y 1 a petición. NºFile E342220.
  • Máximo voltaje 1000 V.
  • IEC 60947
  • UL 508
  • UL 98
  • Marcado CE
  • Certificación CSA
  • Nema 1/3r/4/4x/12
  • Certificaciones para áreas  peligrosas,  polvo Clase I, División 1 y 2, Grupos C y D y Clase II, Grupos E, F y G

Aplicaciones

Automotriz
Maquinaria en sector de alimentación y bebidas
Packaging
Petróleo y gas
Tratamiento de agua
Aguas residuales
Papel y embalaje
Servicios públicos y minería
Fabricación industrial

Armario Eléctrico Nema con Desconectador de Corriente · Delvalle Box

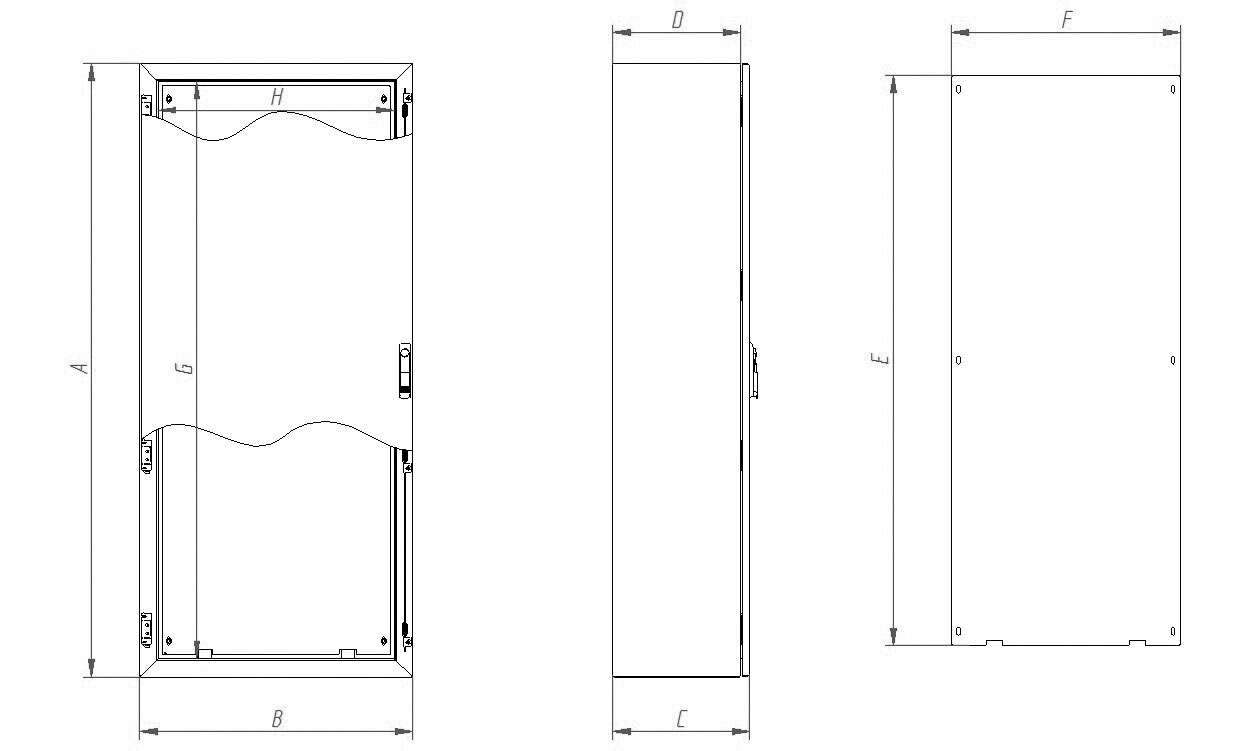

Croquis

PLANO · Delvalle Box

Referencias

Mostrar Referencias
ReferenciaDescripciónAltoAnchoFondo
MVAC165440DSC1 PUERTA1650540400MVAC165440DSC
MVAC167440DSC1 PUERTA1650740400MVAC167440DSC
MVAC169440DSC1 PUERTA1650940400MVAC169440DSC
MVAC185440DSC1 PUERTA1800540400MVAC185440DSC
MVAC187440DSC1 PUERTA1800740400MVAC187440DSC
MVAC187450DSC1 PUERTA1800740500MVAC187450DSC
MVAC189440DSC1 PUERTA1800940400MVAC189440DSC
MVAC189450DSC1 PUERTA1800940500MVAC189450DSC
MVAC205440DSC1 PUERTA2000540400MVAC205440DSC
MVAC207440DSC1 PUERTA2000740400MVAC207440DSC
MVAC207450DSC1 PUERTA2000740500MVAC207450DSC
MVAC209440DSC1 PUERTA2000940400MVAC209440DSC
MVAC209450DSC1 PUERTA2000940500MVAC209450DSC
MVAC161140DSC2 PUERTAS16501140400MVAC161140DSC
MVAC181140DSC2 PUERTAS18001140400MVAC181140DSC
MVAC181150DSC2 PUERTAS18001140500MVAC181150DSC
MVAC201140DSC2 PUERTAS20001140400MVAC201140DSC
MVAC201150DSC2 PUERTAS20001140500MVAC201150DSC
MVAC201340DSC2 PUERTAS20001340400MVAC201340DSC
MVAC201350DSC2 PUERTAS20001340500MVAC201350DSC
MVAC201540DSC2 PUERTAS20001540400MVAC201540DSC
MVAC201550DSC2 PUERTAS20001540500MVAC201550DSC
