Armario eléctrico nema con desconectador de corriente

Los armarios eléctricos y cuadros eléctricos con desconectador o seccionador de corrientede Delvalle van provistos de un sistema de interruptor de seguridad, desconectador montados directamente en el exterior del armario o caja eléctrica Nema con una maneta exterior para cumplir con requisitos de la norma UL 508 y cumpliendo los requisitos de estanqueidad Nema 1, 3r, 4x, 12.

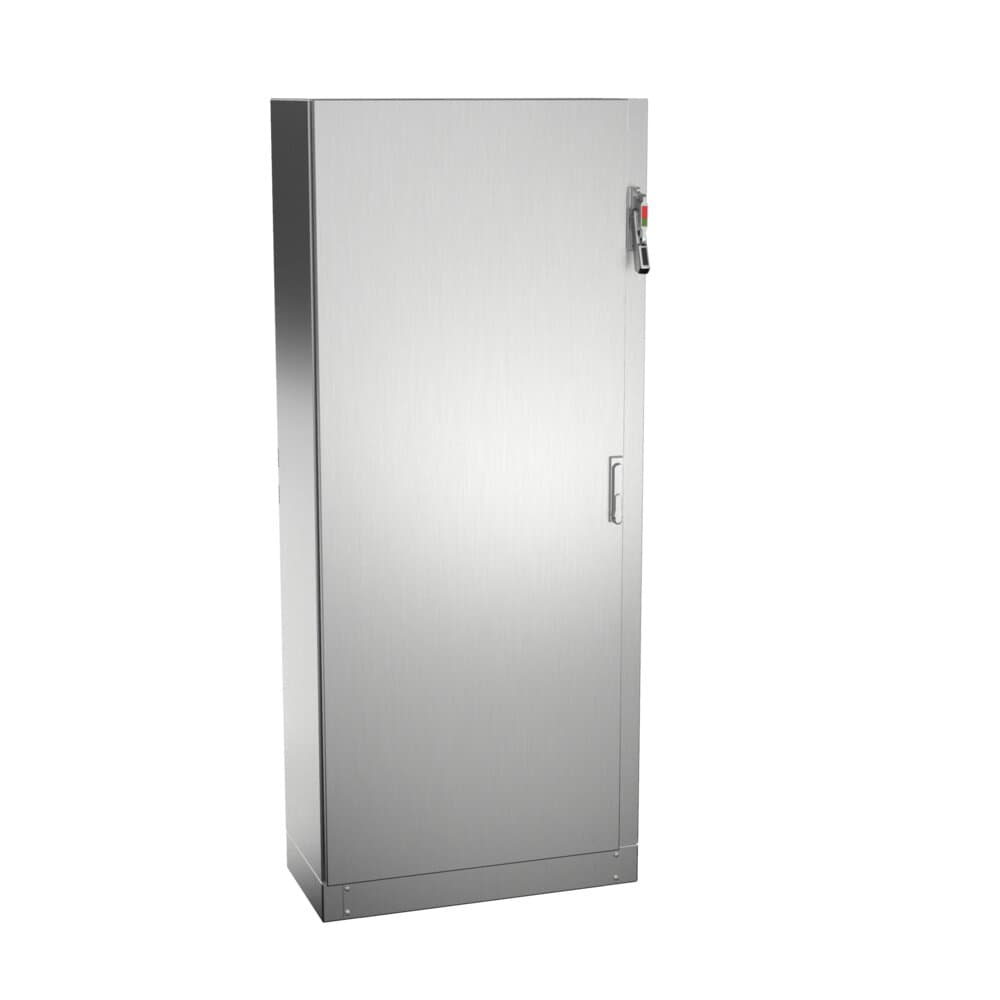

Armario eléctrico nema con desconectador de corriente: vista de detalle del producto

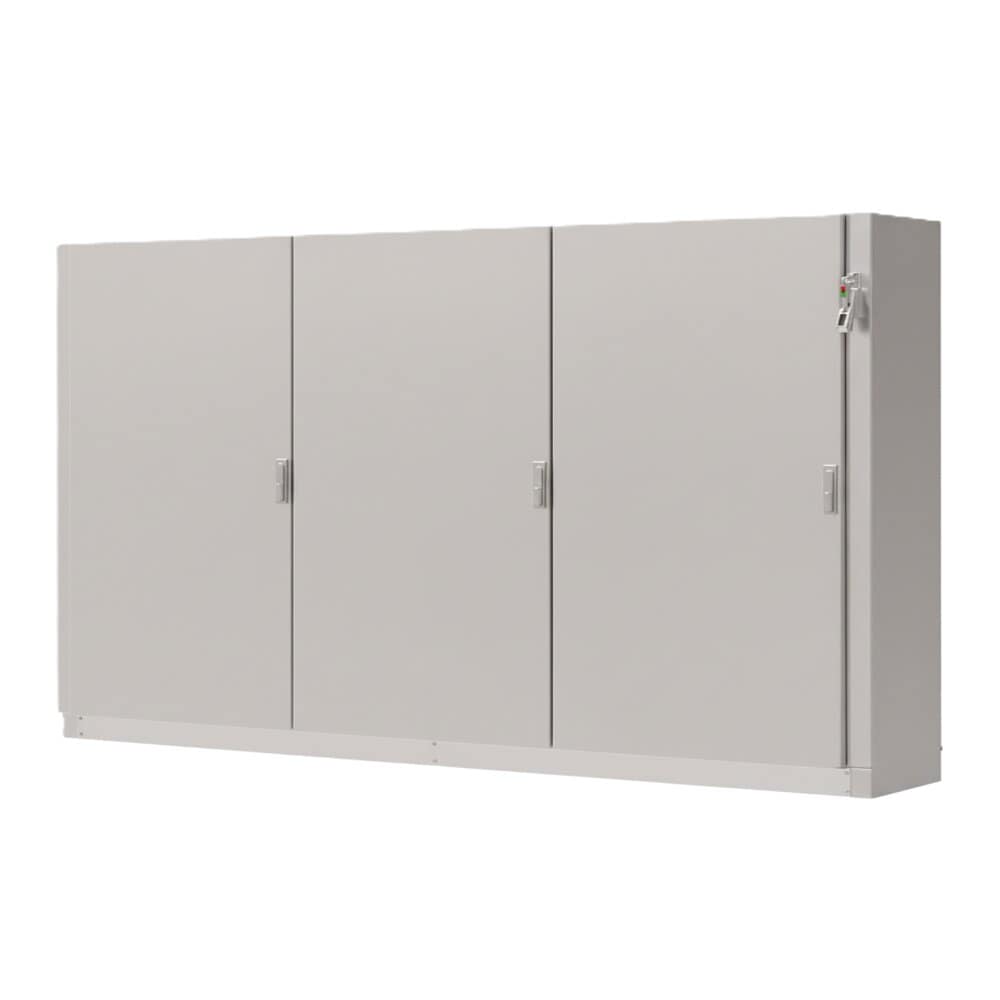

Armario eléctrico nema con desconectador de corriente: vista adicional del producto

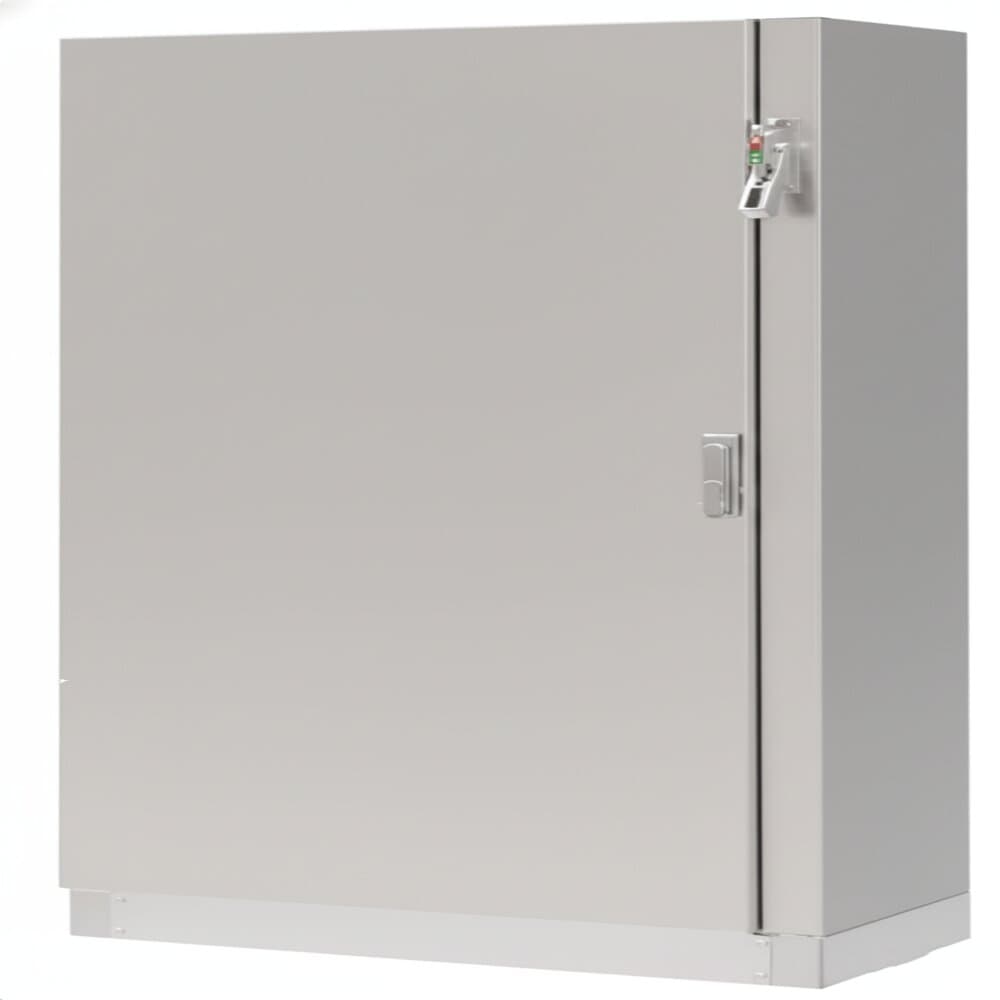

Armario eléctrico nema con desconectador de corriente: vista lateral del producto

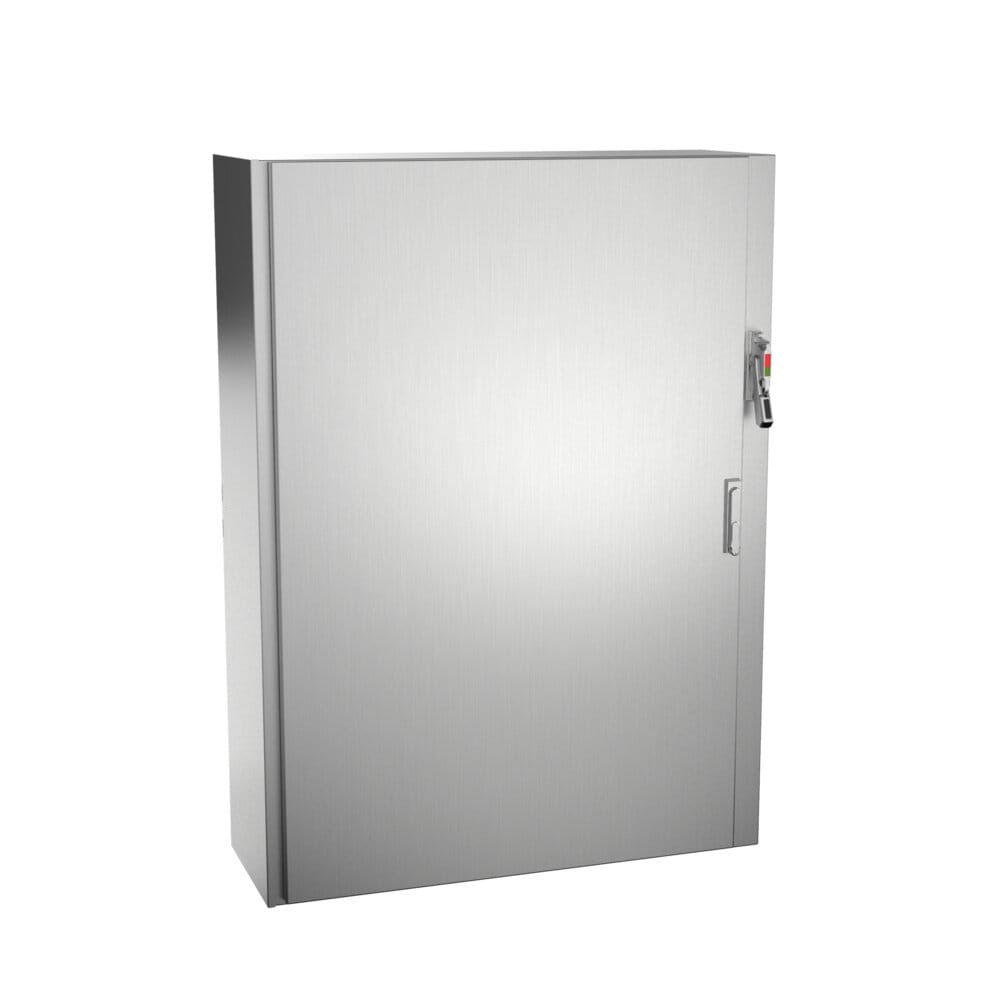

Armario eléctrico nema con desconectador de corriente: vista posterior del producto

📄 Ficha técnica armario eléctrico nema con desconectador de corriente

DATOS TÉCNICOS

Medidas Mínimas	A=1650-2000mm B=540-940mm P=500-500mm
Medidas Máximas Puerta Doble	A=2000mm B=1540mm P=500mm
Medidas Mínimas Placa	A=1520-1870mm
Medidas Mínimas Placa	B=470-1470mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	120 °
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Maneta giratoria
Profundidad Útil	375-475 mm
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Material Placa Interior	Placa de montaje en acero inoxidable, Placa de montaje aislante (baquelita)
Juntas Alternativas	silicona (-60 ºC a + 180 ºC)

Operado mediante cable de la palanca al desconector

Admite fusibles Clase E, H, J y R

Interuptor de 30….600A

Opciones nema Armarios y cuadros eléctricos

Armarios metálicos pintados Nema 1/3r/12

Armarios de acero al carbono pintado. Hay varias soluciones en el mercado, las más comunes son: Pintura Poliéster o Pintura Epoxi-Poliéster. Aunque el segundo tipo de pintura tiene un alto

Poder de corte

La capacidad de interrupción de hasta 200kA permite usar una sola unidad para muchas aplicaciones

Coordinación de corriente de cortocircuito (SCCR) con contadores, relés de sobrecarga y arrancadores de motor de Allen-Bradley

Un desconectador interrumpe la alimentación eléctrica a un circuito eléctrico o a un grupo de circuitos eléctricos. Pueden usarse como dispositivos de desconexión principales en centralitas

Automotriz

Maquinaria en sector de alimentación y bebidas

Packaging

Petróleo y gas

Tratamiento de agua

Aguas residuales

Papel y embalaje

Servicios públicos y minería

Fabricación industrial

IP66 (W) a petición según Norma IEC 60529

Grado de resistencia contra impacto IK10 según Norma IEC 62262

Construidos bajo normativas CE de baja tensión 2014/35/UE

Cumple Normativa de industria alimentaria, materiales en contacto con alimentos (CE1935/2004)

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

Cumple con Normativa RoHs

REFERENCIAS	DIMENSIONES (mm)
PUERTA CIEGA	Nº PUERTAS	ALTO – A –	ANCHO – B –	FONDO – C –	BOCA ACCESO – GxH –	FONDO ÚTIL INTERIOR – D –	ÁREA MECANIZABLE PUERTA	ÁREA LATERAL MECANIZABLE	MEDIDAS PLACA -GxF-	PESO (Kg)	VOLUMEN (m³)
MVAC165440DSC	1	1650	540	400	1540×430	375	1524.8×414.8	1640×365	1520×470	70,9	0,42
MVAC167440DSC			740		1540×630		1524.8×614.8		1520×670	93,25	0,56
MVAC169440DSC			940		1540×830		1524.8×814.8		1520×870	111,3	0,70
MVAC185440DSC		1800	540	400	1690×430	375	1674.8×414.8	1790×365	1670×470	76,61	0,46
MVAC187440DSC			740	400	1690×630	375	1600×540	1790×365	1670×670	100,76	0,61
MVAC187450DSC			740	500	1690×630	475	1600×540	1790×465	1670×670	107,21	0,76
MVAC189440DSC			940	400	1690×830	375	1600×740	1790×365	1670×870	120,24	0,76
MVAC189450DSC			940	500	1690×830	475	1600×740	1790×465	1670×870	127,18	0,95
MVAC205440DSC		2000	540	400	1890×430	375	1874.8×414.8	1990×365	1870×470	84,68	0,51
MVAC207440DSC			740	400	1890×630	375	1800×540	1990×365	1870×670	111,19	0,68
MVAC207450DSC			740	500	1890×630	475	1800×540	1990×465	1870×670	118,13	0,85
MVAC209440DSC			940	400	1890×830	375	1800×740	1990×365	1870×870	132,58	0,85
MVAC209450DSC			940	500	1890×830	475	1800×740	1990×465	1870×870	140	1,05

Separación placa fondo 20mm

REFERENCIAS	DIMENSIONES (mm)
PUERTA CIEGA	Nº PUERTAS	ALTO – A –	ANCHO – B –	FONDO – C –	BOCA ACCESO – GxH –	FONDO ÚTIL INTERIOR – D –	ÁREA MECANIZABLE PUERTA	ÁREA LATERAL MECANIZABLE	MEDIDAS PLACA -GxF-	PESO (Kg)	VOLUMEN (m³)
MVAC161140DSC	2	1650	1140	400	1540×1030	375	1524.8×404.2 y 1524.8×437.2	1640×365	1520×1070	129,33	0,84
MVAC181140DSC		1800	1140	400	1690×1030	375	1674.8×404.2 y 1674.8×437.2	1790×365	1670×1070	139,7	0,91
MVAC181150DSC		1800	1140	500	1690×1030	475	1674.8×404.2 y 1674.8×437.2	1790×465	1670×1070	147,12	1,14
MVAC201140DSC		2000	1140	400	1890×1030	375	1874.8×404.2 y 1874.8×437.2	1990×365	1870×1070	149,61	1,02
MVAC201150DSC			1140	500	1890×1030	475	1874.8×404.2 y 1874.8×437.2	1990×465	1870×1070	157,51	1,26
MVAC201340DSC			1340	400	1890×1230	375	1874.8×604.2 y 1874.8×637.2	1990×365	1870×1270	169,38	1,18
MVAC201350DSC			1340	500	1890×1230	475	1874.8×604.2 y 1874.8×637.2	1990×465	1870×1270	177,76	1,47
MVAC201540DSC			1540	400	1890×1430	375	1810×545 y 1810×545	1990×365	1870×1470	189,12	1,35
MVAC201550DSC			1540	500	1890×1430	475	1810×545 y 1810×545	1990×465	1870×1470	197,99	1,68

Separación placa fondo 20mm

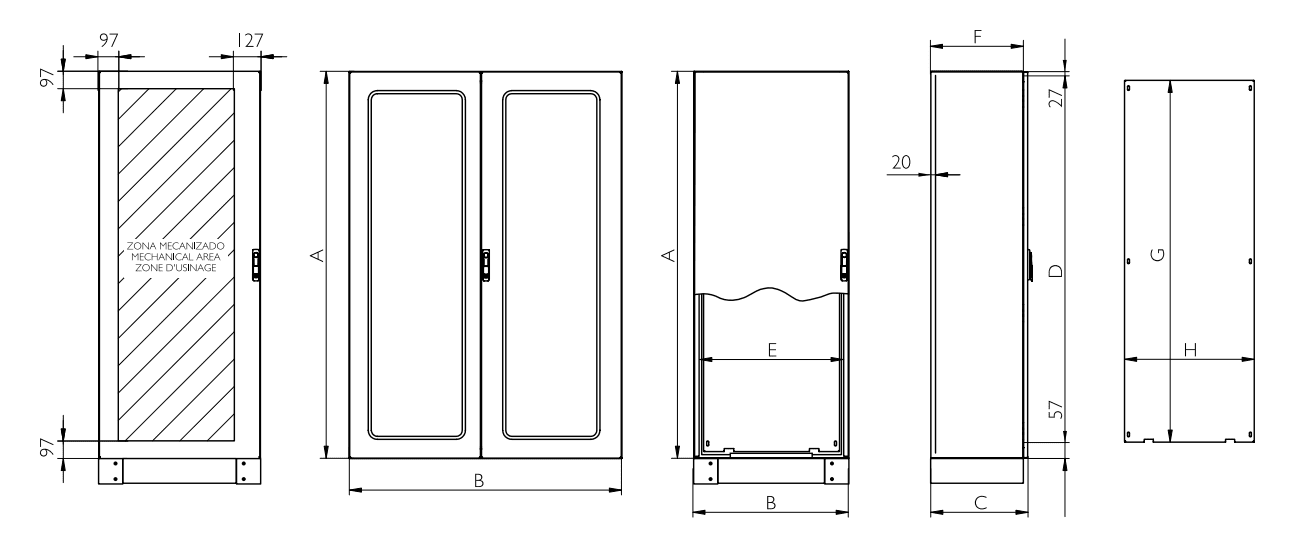

Croquis:
