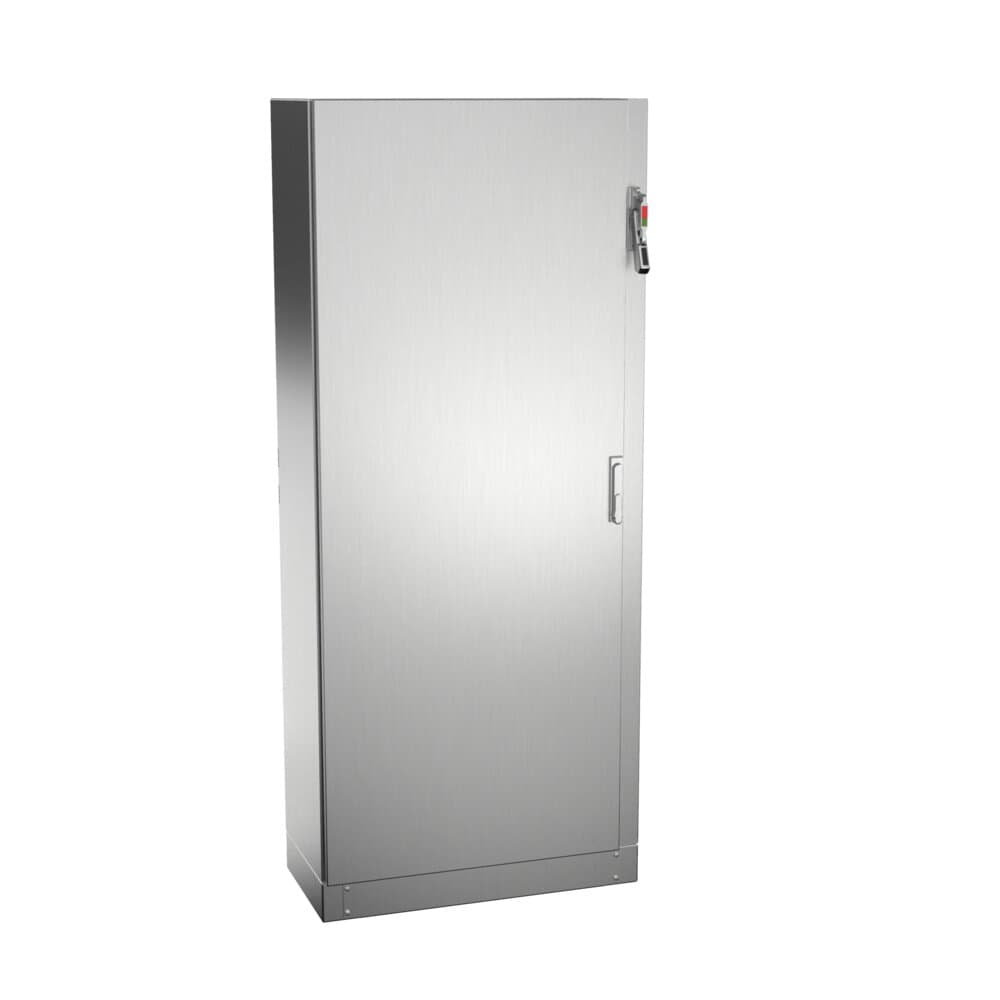

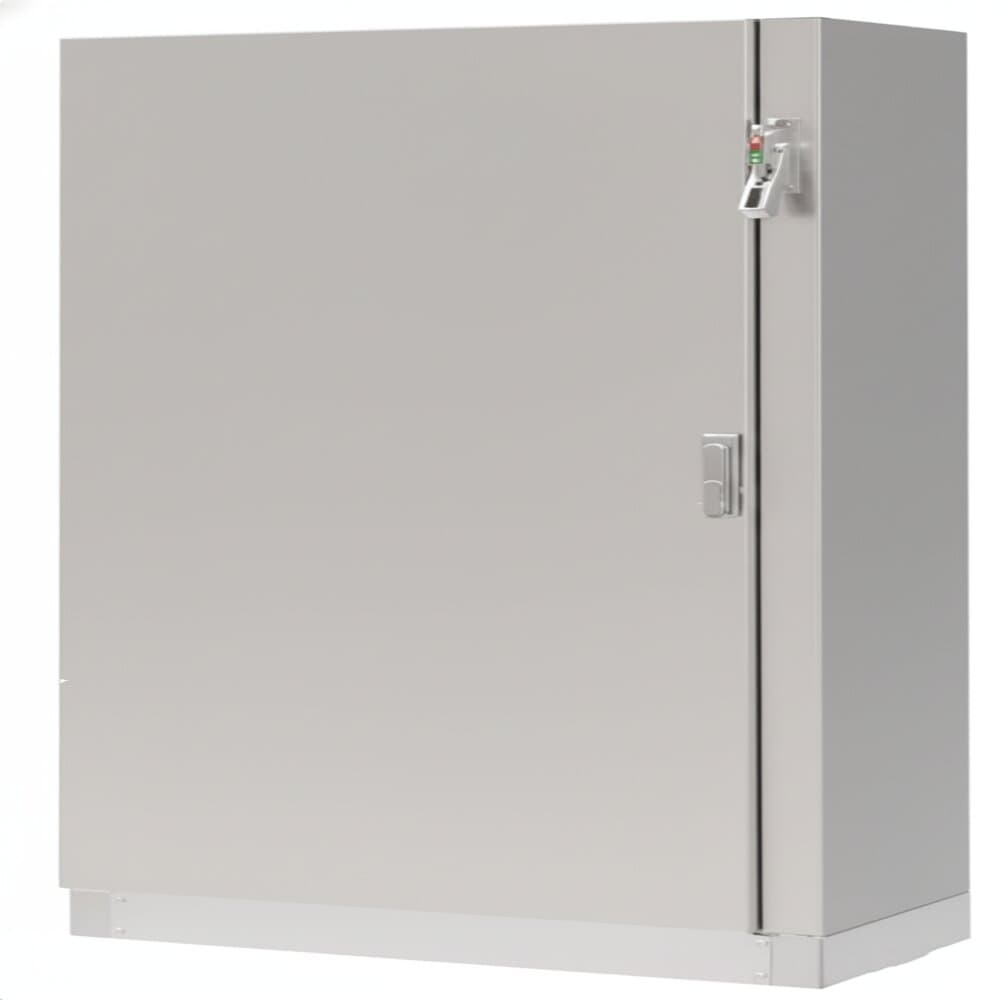

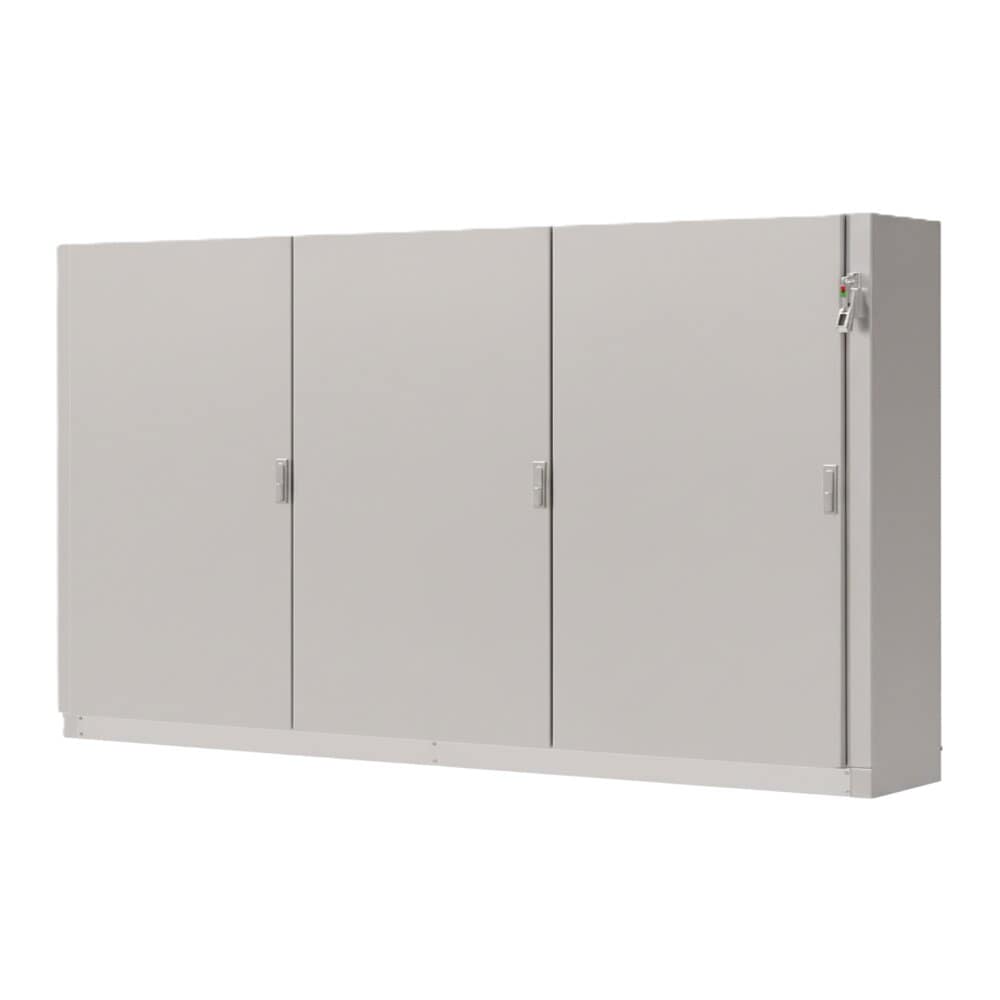

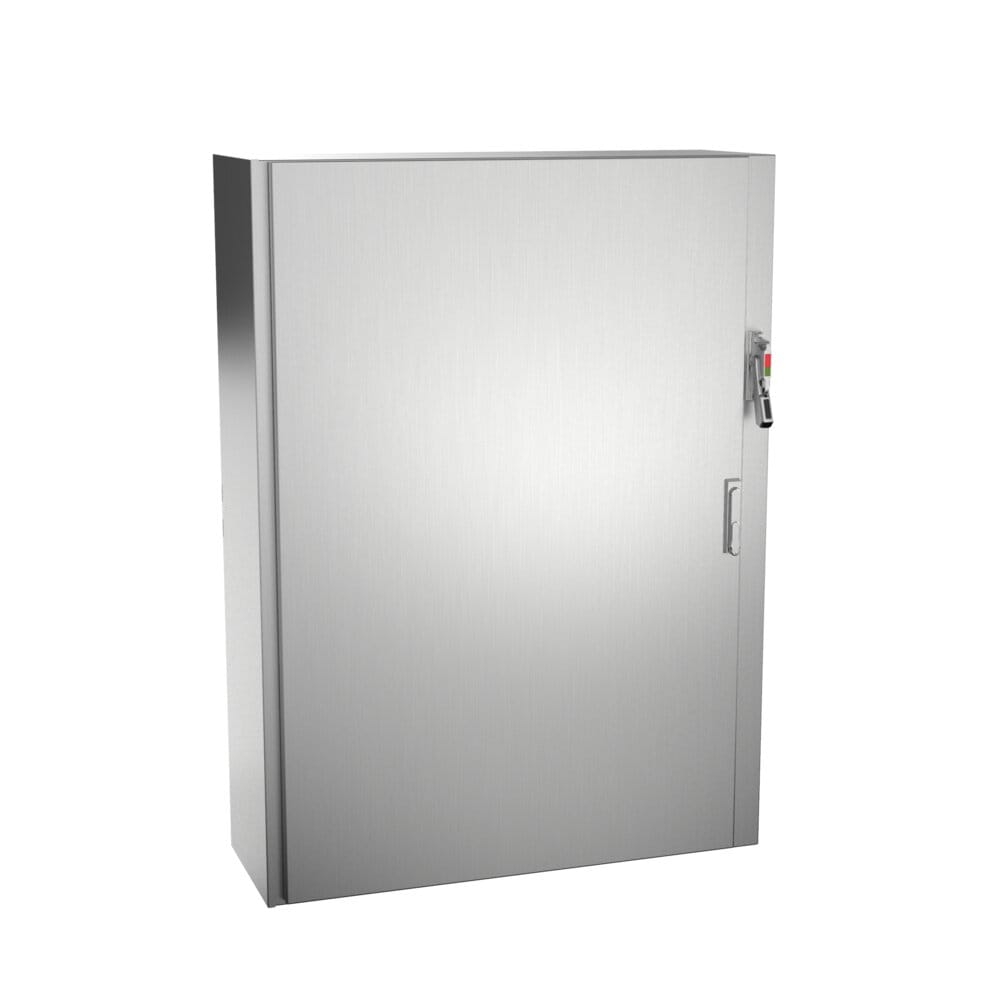

Installés dans armoires Nema 1/3r/4/4x/12, les interrupteurs – sectionneurs avec dispositif de verrouillage renforcent la sécurité de l’opérateur en empêchant d’ouvrir les portes quand le sectionneur est sous tension.
Installés dans armoires Nema 1/3r/4/4x/12, les interrupteurs – sectionneurs avec dispositif de verrouillage renforcent la sécurité de l’opérateur en empêchant d’ouvrir les portes quand le sectionneur est sous tension.
| Dimensions minimales | A=1650-2000mm B=540-940mm P=500-500mm |
|---|---|
| Dimensions maximales de la double porte | A=2000mm B=1540mm P=500mm |
| Dimensions minimales de la plaque | A=1520-1870mm |
| Dimensions minimales de la plaque | B=470-1470mm |
| Épaisseur du corps | 1.5 mm | 15/10 mm 0.059 " | 16 Gauge |
| Ouverture de la porte | 120 ° |
| Type de porte | Porte aveugle |
| Type d'ouverture | Pivotante avec charnières invisibles |
| Système de fermeture | Poignée pivotante |
| Profondeur utile | 375-475 mm |
| Matériau | AISI 304L/AISI 316L |
| Finition | Satiné |
| Matériau de la plaque | Galvanisé |
| Joint étanche | Polyuréthane |
| Température de fonctionnement | -40°C a +100°C (reducida exposición +160ºC) |
| Tension maximale | 1000 V |
| Matériaux alternatifs | AISI 316L, Galvanisé, Aluminium |
|---|---|
| Finitions alternatives | Peint en RAL 7035 |
| Matériau de la plaque intérieure | Plaque de montage en acier inoxydable, Plaque de montage isolante (bakélite) |
| Joints alternatifs | silicone (-60 °C à + 180 °C) |
|
RÉFÉRENCES |
DIMENSIONS (mm) |
||||||||||
|
PORTE PLEINE |
NB DE PORTES |
HAUTEUR – A – |
LARGEUR – B – |
PROFONDEUR – C – |
OUVERTURE D'ACCÈS – GxH – |
PROFONDEUR UTILE INTÉRIEURE – D – |
ZONE USINABLE PORTE |
ZONE LATÉRALE USINABLE |
DIMENSIONS PLAQUE -GxF- |
POIDS (Kg) |
VOLUME (m³) |
|
MVAC165440DSC |
1 |
1650 |
540 |
400 |
1540×430 |
375 |
1524.8×414.8 |
1640×365 |
1520×470 |
70,9 |
0,42 |
|
MVAC167440DSC |
740 |
1540×630 |
1524.8×614.8 |
1520×670 |
93,25 |
0,56 |
|||||
|
MVAC169440DSC |
940 |
1540×830 |
1524.8×814.8 |
1520×870 |
111,3 |
0,70 |
|||||
|
MVAC185440DSC |
1800 |
540 |
400 |
1690×430 |
375 |
1674.8×414.8 |
1790×365 |
1670×470 |
76,61 |
0,46 |
|
|
MVAC187440DSC |
740 |
1690×630 |
1600×540 |
1670×670 |
100,76 |
0,61 |
|||||
|
MVAC187450DSC |
500 |
475 |
1790×465 |
107,21 |
0,76 |
||||||
|
MVAC189440DSC |
940 |
400 |
1690×830 |
375 |
1600×740 |
1790×365 |
1670×870 |
120,24 |
0,76 |
||
|
MVAC189450DSC |
500 |
475 |
1790×465 |
127,18 |
0,95 |
||||||
|
MVAC205440DSC |
2000 |
540 |
400 |
1890×430 |
375 |
1874.8×414.8 |
1990×365 |
1870×470 |
84,68 |
0,51 |
|
|
MVAC207440DSC |
740 |
1890×630 |
1800×540 |
1870×670 |
111,19 |
0,68 |
|||||
|
MVAC207450DSC |
500 |
475 |
1990×465 |
118,13 |
0,85 |
||||||
|
MVAC209440DSC |
940 |
400 |
1890×830 |
375 |
1800×740 |
1990×365 |
1870×870 |
132,58 |
0,85 |
||
|
MVAC209450DSC |
500 |
475 |
1990×465 |
140 |
1,05 |
||||||
Séparation plaque de fond 20mm
|
RÉFÉRENCES |
DIMENSIONS (mm) |
||||||||||
|
PORTE PLEINE |
NB DE PORTES |
HAUTEUR – A – |
LARGEUR – B – |
PROFONDEUR – C – |
OUVERTURE D'ACCÈS – GxH – |
PROFONDEUR UTILE INTÉRIEURE – D – |
ZONE USINABLE PORTE |
ZONE LATÉRALE USINABLE |
DIMENSIONS PLAQUE -GxF- |
POIDS (Kg) |
VOLUME (m³) |
|
MVAC161140DSC |
2 |
1650 |
1140 |
400 |
1540×1030 |
375 |
1524.8×404.2 et 1524.8×437.2 |
1640×365 |
1520×1070 |
129,33 |
0,84 |
|
MVAC181140DSC |
1800 |
1140 |
400 |
1690×1030 |
375 |
1674.8×404.2 et 1674.8×437.2 |
1790×365 |
1670×1070 |
139,7 |
0,91 |
|
|
MVAC181150DSC |
500 |
475 |
1790×465 |
147,12 |
1,14 |
||||||
|
MVAC201140DSC |
2000 |
1140 |
400 |
1890×1030 |
375 |
1874.8×404.2 et 1874.8×437.2 |
1990×365 |
1870×1070 |
149,61 |
1,02 |
|
|
MVAC201150DSC |
500 |
475 |
1990×465 |
157,51 |
1,26 |
||||||
|
MVAC201340DSC |
1340 |
400 |
1890×1230 |
375 |
1874.8×604.2 et 1874.8×637.2 |
1990×365 |
1870×1270 |
169,38 |
1,18 |
||
|
MVAC201350DSC |
500 |
475 |
1990×465 |
177,76 |
1,47 |
||||||
|
MVAC201540DSC |
1540 |
400 |
1890×1430 |
375 |
1810×545 et 1810×545 |
1990×365 |
1870×1470 |
189,12 |
1,35 |
||
|
MVAC201550DSC |
500 |
475 |
1990×465 |
197,99 |
1,68 |
||||||
Séparation plaque de fond 20mm

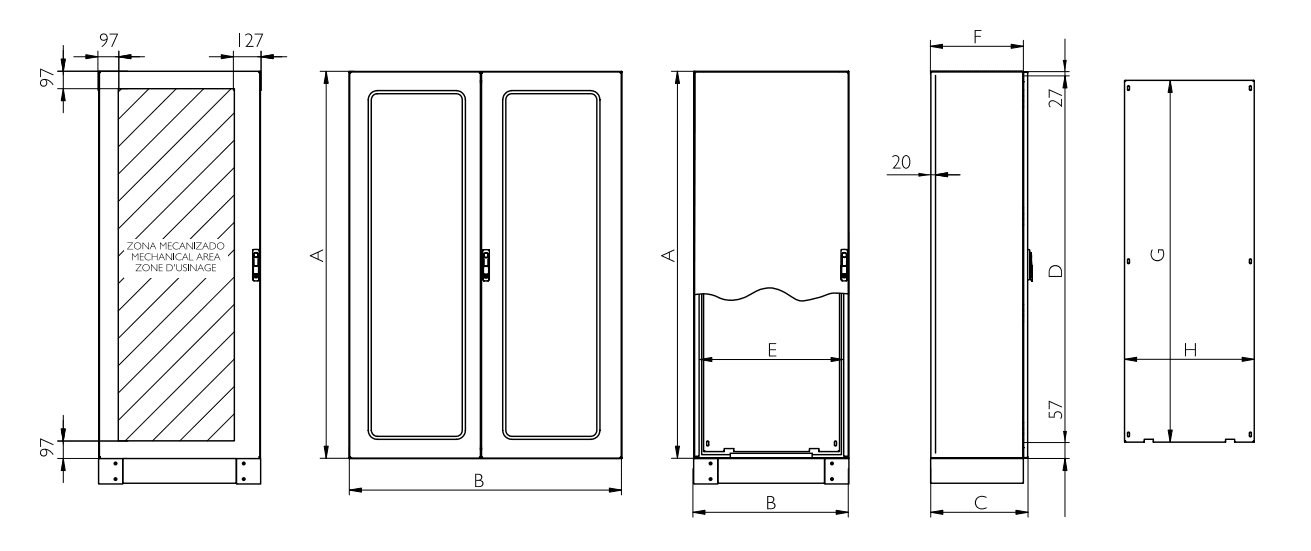

Croquis:
