Armario eléctrico inoxidable compacto tribeca IP66

SERIE TRIBECA IP66

El armario eléctrico de acero inoxidable AISI 304L de la Serie Tribeca dispone de un diseño robusto, con una flexibilidad y amplitud máxima para el desarrollo de sus montajes. Mediante su maneta giratoria, se asegura la suavidad de apertura y con sus cuatro puntos de enclavamiento, facilita su colocación sobre el suelo.

Ofrecemos la posibilidad de realizar el armario Tribeca en una, dos, tres o más puertas, con unas dimensiones de hasta 3.000 mm de longitud, por 2.400 mm de altura.

¡Descárguese el catálogo y comience ahorrar! ¡Somos Fabricantes Certificados!

DATOS TÉCNICOS
Medidas Mínimas A=1650-2000mm   B=600-1000mm   P=400-500mm
Medidas Máximas Puerta Doble A=2000mm   B=1600mm   P=500mm
Medidas Mínimas Placa A=1540-1890mm
Medidas Mínimas Placa B=490-1490mm
Espesor Cuerpo 1.5 mm | 15/10 mm
0.059 " | 16 Gauge
Apertura Puerta 120 °
Tipo Puerta Puerta ciega
Tipo Apertura Giratoria con bisagras ocultas
Sistema Cierre Maneta giratoria con 4 puntos de enclavamiento
Profundidad Útil 375-475 mm
Material AISI 304L/AISI 316L
AcabadoSatinado
Material Placa Galvanizado
Junta Estanca Poliuretano
Temperatura Trabajo -40°C a +100°C (reducida exposición +160ºC).
Voltaje Maximo 1000 V
OPCIONES ALTERNATIVAS
Materiales Alternativos AISI 316L, Galvanizado, Aluminio
Acabados AlternativosPintado RAL 7035
Sistemas de Cierres Alternativos Cierres de cuarto de vuelta doble bit
Puerta Alternativa Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas EMC, silicona (-60 ºC a + 180 ºC)
Area MecanizablePuerta: 1524,8x474,8 - 1800x800 Lateral: 1640x365 - 1990x465
A la medida según su necesidad
Hasta IP69K - DIN 40050-9
Zócalos, cáncamos y patas metálicas
En acero inoxidable AISI 316L EN 14404
Versión EMC según norma CEE 2014/30/UE de compatibilidad electromagnética
Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda
Se entrega con film protector que evita arañazos y rozaduras durante su manipulación.
Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto
Con canal vierteaguas que evita el contacto de líquidos con la junta de poliuretano y bisagras ocultas
100% inoxidable, desde la maneta hasta el sistema de apertura
Apertura de la puerta a 120°. Apertura estándar hacia la izquierda, especificar si se desea a la derecha
El cuadro eléctrico viene de serie con cierre de palanca con cuatro puntos de enclavamiento y bisagras ocultas fabricadas en acero inoxidable
Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente
Carga máxima repartida 600 kg
Armario compacto Resistencia a la corrosión C5M, según norma ISO 12944
Especialmente diseñado para la colocación de automatismos, controles de máquinas, contadores, y donde sea necesario una presencia, calidad y durabilidad superior.
Cuadro eléctrico homologado para la industria alimentaria, química, farmacéutica, centros de transformación, telecomunicaciones y en exteriores dada sus ventajas de durabilidad y resistencia
IP66 (W) (IP55 en dos puertas) según Norma IEC 60529
Grado de resistencia contra impacto IK10 según Norma IEC 62262
Construidos bajo Directiva CE de baja tensión 2014/35/UE
Cumple con normativa de industria alimentaria, materiales en contacto con alimentos (CE 1935/2004)
Cumple con Normativa RoHs
Certificado UL Nema 4x, 12, 3r, 1. Nº File E342220
Máximo voltaje 1000 V
Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)
Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS 1 PUERTA

DIMENSIONES (mm)

PUERTA CIEGA

(x)

PUERTA

POLICARBONATO

(x)

ALTO

-A-

ANCHO

-B-

FONDO

-C-

BOCA

ACCESO

-GxH-

FONDO

ÚTIL -D-

ÁREA MECANIZABLE

MEDIDAS

PLACA

-ExF-

PESO

(Kg)

VOLUMEN

(m³)

PUERTA

LATERAL

MVAC146040

MVACT146040

1400

600

400

1290×490

375

1324×474

1340×355

1270×470

64,00

0,42

MVAC148040

MVACT148040

1400

800

400

1290×690

375

1324×674

1340×355

1270×670

72,00

0,56

MVAC166040

MVACT166040

1600

600

400

1490×490

375

1524×474

1540×355

1470×470

75,00

0,48

MVAC168040

MVACT168040

1600

800

400

1490×690

375

1524×674

1540×355

1470×670

85,00

0,64

MVAC186040

MVACT186040

1800

600

400

1690×490

375

1724×474

1740×355

1670×470

86,00

0,54

MVAC188040

MVACT188040

1800

800

400

1690×690

375

1724×674

1740×355

1670×670

97,00

0,72

MVAC181040

MVACT181040

1800

1000

400

1690×890

375

1724×874

1740×355

1670×870

110,00

0,90

MVAC206040

MVACT206040

2000

600

400

1890×490

375

1924×474

1940×355

1870×470

95,00

0,60

MVAC208040

MVACT208040

2000

800

400

1890×690

375

1924×674

1940×355

1870×670

108,00

0,80

MVAC201040

MVACT201040

2000

1000

400

1890×890

375

1924×874

1940×355

1870×870

122,00

1,00

MVAC208050

MVACT208050

2000

800

500

1890×690

475

1924×674

1940×455

1870×670

115,00

1,00

MVAC201050

MVACT201050

2000

1000

500

1890×890

475

1924×874

1940×455

1870×870

130,00

1,25

* Diseño Tribeca Compacto IP66 Separación placa fondo 20mm

REFERENCIAS 2 PUERTAS

DIMENSIONES (mm)

PUERTA CIEGA

(x)

PUERTA

POLICARBONATO

(x)

ALTO

-A-

ANCHO

-B-

FONDO

-C-

BOCA

ACCESO

-GxH-

FONDO

ÚTIL -D-

ÁREA MECANIZABLE

MEDIDAS

PLACA

-ExF-

PESO

(Kg)

VOLUMEN

(m³)

PUERTA

LATERAL

MVAC161240

MVACT161240

1600

1200

400

1490×1090

375

1524×1074

1540×355

1470×1070

129,33

0,84

MVAC181240

MVACT181240

1800

1200

400

1690×1090

375

1724×1074

1740×355

1670×1070

147,12

0,94

MVAC201240

MVACT201240

2000

1200

400

1890×1090

375

1924×1074

1940×355

1870×1070

165,25

1,05

MVAC201440

MVACT201440

2000

1400

400

1890×1290

375

1924×1274

1940×355

1870×1270

185,50

1,22

MVAC201640

MVACT201640

2000

1600

400

1890×1490

375

1924×1474

1940×355

1870×1470

205,80

1,40

MVAC201250

MVACT201250

2000

1200

500

1890×1090

475

1924×1074

1940×455

1870×1070

175,50

1,31

MVAC201450

MVACT201450

2000

1400

500

1890×1290

475

1924×1274

1940×455

1870×1270

197,20

1,53

MVAC201650

MVACT201650

2000

1600

500

1890×1490

475

1924×1474

1940×455

1870×1470

218,40

1,75

* Diseño Tribeca Compacto IP66 Separación placa fondo 20mm

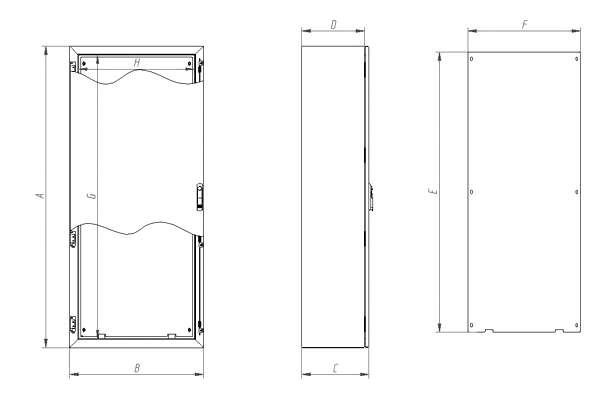

Croquis:

croquis del producto
