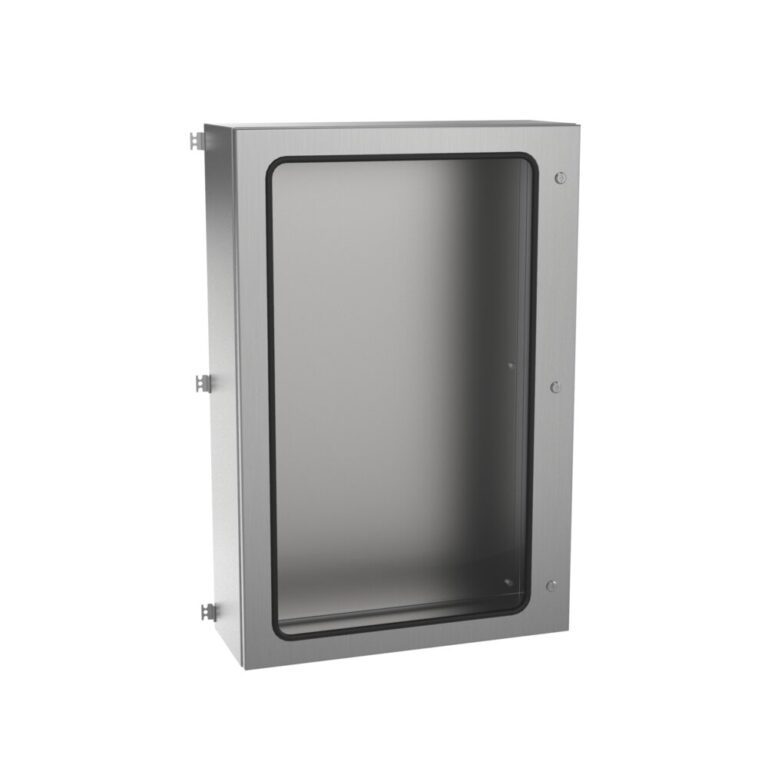

Armario de Distribución Mural Luxor IP66

SERIE LUXOR

Caja y armario eléctrico de acero inoxidable para la instalación de magnetotérmicos es una armario de distribución robusto y compacto. Diseñado para instalaciones murales de hasta 472 módulos para la colocación de diferenciales y magnetotérmicos.

Armario de realización monobloc para una perfecta estanqueidad, resistencia a la corrosión y elegante en su ejecución, con canal vierteaguas y junta de poliuretano.

Armario de Distribución Mural Luxor IP66 · Delvalle Box
Armario de Distribución Mural Luxor IP66 · Delvalle Box

Este producto cuenta con los siguientes certificados

  • Logo CE · Delvalle Box
  • Logo EMC · Delvalle Box
  • Logo IK10 · Delvalle Box
  • Logo IP55 · Delvalle Box
  • Logo IP65 · Delvalle Box
  • Logo IP66 · Delvalle Box
  • Logo UL NEMA 1 · Delvalle Box
  • Logo UL NEMA 12 · Delvalle Box
  • Logo UL NEMA 3R · Delvalle Box
  • Logo UL NEMA 4 · Delvalle Box
  • Logo UL NEMA 4X · Delvalle Box
  • Logo 10 años anticorrosión · Delvalle Box
  • Logo 5 años partes mecánicas · Delvalle Box
  • Logo Chemical resistant · Delvalle Box
  • Logo Corrosion resistant · Delvalle Box
  • Logo Easy to clean · Delvalle Box
  • Logo Scrach resistant · Delvalle Box
  • Logo Temperature resistant · Delvalle Box
  • Logo Waterproof · Delvalle Box

Descripción

Armario de distribución robusta y compacta. Diseñado para instalaciones murales de hasta 472 módulos para la colocación de diferenciales y magnetotérmicos. Realización monobloc para una perfecta estanqueidad y resistencia, con canal vierteaguas, junta de poliuretano, bisagras ocultas y cierres de cuarto de vuelta de doble bit fabricado en acero inoxidable AISI 316. Se entrega con film protector que evita arañazos y rozaduras durante su manipulación.

Las filas son tapas estándar de 150mm de altura. La puerta transparente de policarbonato combina una alta resistencia al impacto (250 veces más fuer te que el vidrio) con una excelente resistencia al fuego (UL94). Con protección rayos UVA y apta para aplicaciones outdoor.

De fácil apertura mediante cierres, suavidad en el giro y en la apertura, abertura máxima de las puertas (hasta 120°), amplitud de trabajo máxima para sus montajes, fácilmente desmontables, unas prestaciones únicas con acabado superficial pulido de vanguardia. El armario de distribución Luxor también puede realizarse en acero pintado. También disponemos de armarios de distribución empotrables (modelo Bally).


Descubre las ventajas

• La mayor capacidad de módulos del mercado.
Amplia visión de los módulos.
• Fácil montaje sobre carril DIN.
• Se han diseñado con distintas dimensiones de anchura y profundidad para permitir una total flexibilidad en sus instalaciones.
• Soportan hasta 1000 A y permiten una estanqueidad hasta IP66 (bajo demanda y con puerta ciega).
Dos opciones: puerta ciega o transparente de policarbonato.
• Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente.

Normativa

  • Propiedades puerta ciega:
    • IP66 (IP55 en dos puertas) según norma IEC EN 62208 y EN 60529.
    • Grado resistencia IK10 según Norma IEC 62208 y EN 50102.
    • Certificado UL Nema 4x, 12, 3r, 1. Nº File E342220



  • Propiedades puerta transparente de policarbonato:
    • IP55 según norma IEC EN 62208 y EN 60529.
    • Grado resistencia IK7 según Norma IEC 62208 y EN 50102.
    • Transmisión de luz: 89% y protección rayos UVA.
    • Resistencia al fuego UL 94
    • Clasificación al fuego: BS476 Parte 7 Clase 1A (5 y 6 mm)



  • Sistema que permite realizar todas las compartimentaciones según norma EN60439-1
  • Construidos bajo normativas CE de baja tensión 2014/35/UE.
  • Cumple normativa de industria alimentaria, materiales en contacto con alimentos (CE 1935/2004) y normativa RoHs.
  • Conforme a las reglamentaciones para instalación en locales de pública concurrencia, según norma EN 60695-2-11.
  • Máximo voltaje 1000 V.
  • Temperaturas de trabajo superiores a -30°C hasta +60°C.

Aplicaciones

Especialmente diseñado para todo tipo de cuadros de distribución de baja tensión generales, secundarios o terminales en entornos terciarios o industriales. También para instalaciones residenciales, terciarias o industriales de hasta 1000 A.

Entornos donde se requiera una estética, durabilidad y limpieza superior a los armarios pintados o en instalaciones en el exterior.

Personalización a medida
Te ofrecemos múltiples soluciones

Armario de Distribución Mural Luxor IP66 · Delvalle Box
¿Necesitas soluciones?
Catálogos de productos 2020

A la medida según su necesidad.
• Con posibilidad de dos puertas (a partir de 800x600).
• Bisagra de 170° que permite una máxima apertura para un fácil acceso al armario sin necesidad de desmontar la puerta.
Zócalos.
• Patas metálicas.
• Soportes murales (no incluidos en estándar).
Puerta transparente con cristal de seguridad.
• Fabricación en acero inoxidable AISI 316L EN 14404.
• Placa de montaje aislante (baquelita) o en acero inoxidable.
Versión EMC según norma 2014/30/UE de compatibilidad electromagnética.

Los clientes también compraron:
Luminarias para Armarios y Cajas Eléctricas · Delvalle BoxDelvalle Box
Las luminarias compactas Delvalle, están diseñadas especialmente para su uso en armarios...
Maneta Antivandálica · Delvalle BoxDelvalle Box
Maneta antivandalica de seguridad para la colocación en armarios eléctricos.
Cierres · Delvalle BoxDelvalle Box
En función del armario, y su uso a posterior buscamos el cierre que mejor se adapte a las...
Chasis Modular · Delvalle BoxDelvalle Box
Chasis modular para armarios eléctricos. Utilizado para dividir el frontal de los armarios en...
Aislante Térmico para Cuadros Eléctricos TermoTisa · Delvalle Box
El departamento de I+D de Delvalle ha diseñado específicamente el aislante TermoTisa X100 en base...
Tapa Pasacables · Delvalle BoxDelvalle Box
Las tapas pasacables de Delvalle son desmontables para poder realizar agujeros a su medida...
Puerta Transparente · Delvalle BoxDelvalle Box
Todos nuestros armarios pueden pedirse con puerta transparente y con puerta interior para la...
Tejadillos para Armarios · Delvalle BoxDelvalle Box
Tejadillos para la colocación en armarios electricos de exterior e intemperie (outdoor) de...
Placa de Montaje · Delvalle BoxDelvalle Box
Disponemos de placas montaje no perforadas y perforadas para la rápida instalación de componentes...
Corredera para Placas de Montaje · Delvalle BoxDelvalle Box
Correderas para las placas de montaje utilizadas para incorporar a los armarios con desplazamiento...
Portadocumentos · Delvalle BoxDelvalle Box
Para alojar planos de esquemas eléctricos, documentos, etc; es resistente porque esta fabricado en...
Pedestal · Delvalle BoxDelvalle Box
Pie soporte de fijación de los armarios al suelo. Fabricado en acero.
Zócalos · Delvalle BoxDelvalle Box
Zócalos en alturas de 100 y 200 mm. Permiten elevar el armario del suelo y conseguir un alojamiento...
Pintura Antigraffiti · Delvalle BoxDelvalle Box
En Delvalle, todos los armarios pueden suminstrarse con una protección de pintura anti-graffiti...
Branquias de Protección Anti Insectos · Delvalle BoxDelvalle Box
Conocemos el problema que supone la entrada de insectos en el interior del armario por la...
Placas de Montaje Perforadas · Delvalle BoxDelvalle Box
Placas de armarios eléctricos perforadas para la rápida instalación de componentes eléctricos.
Válvula Anticondensación de Acero Inoxidable IP68 · Delvalle BoxDelvalle Box
La válvula anticondensación acero inoxidable IP68, reduce los efectos adversos de la humedad en...
Amortiguadores para Armarios Eléctricos · Delvalle BoxDelvalle Box
Con los amortiguadores conseguimos una mejor sujeción de las puertas de los armarios y cuadros...
Bandeja Fija · Delvalle BoxDelvalle Box
Fijada directamente a la estructura del armario, con ella conseguimos una separación dentro del...
Bastidor Pivotante Rack · Delvalle BoxDelvalle Box
La solución ideal para la colocación de toda la instrumentación, consiguiendo un acceso a la zona...
Branquias de Ventilación · Delvalle BoxDelvalle Box
Colocadas tanto en el frontal de armario, como en el lateral, permiten un perfecto flujo de aire en...
Carril DIN · Delvalle BoxDelvalle Box
Fijación directa a la estructura en chapa galvanizada de 1,5 mm de espesor. Medidas 35 mm por 7,5 o...
Cierre de Seguridad con Candado · Delvalle BoxDelvalle Box
Utilizado habitualmente en armarios con temporales cambios de usuarios. También se puede usar el...
Conjunto con Contrapuerta · Delvalle BoxDelvalle Box
Puerta interior diseñada para su colocación directa al armario.
Dispositivo Seguridad Puerta Abierta · Delvalle BoxDelvalle Box
Este dispositivo evita accidentes, alerta al operador de que el sistema eléctrico está vivo.
Diseños / Puertas · Delvalle BoxDelvalle Box
La posibilidad de colocar una doble puerta en el armario eléctrico viene dada por la necesidad del...
Final de Carrera para Armarios Eléctricos · Delvalle BoxDelvalle Box
Conjunto interruptor/conmutador provisto de soporte y tornillería de fijación directa al armario....
Marco de Refuerzo · Delvalle BoxDelvalle Box
El uso de un marco de refuerzo en nuestro armario, nos otorga más seguridad y consistencia,...
Tapas Pasacables Corredera · Delvalle BoxDelvalle Box
Gracias a estas tapas permitimos la entrada de cables entre ellas y son fácilmente desplazables.
Soporte para Montaje Sobre Poste · Delvalle BoxDelvalle Box
Delvalle ofrece la solución para montaje sobre poste, consiguiendo una fijación perfecta del...
Traviesa Guiacables · Delvalle BoxDelvalle Box
Con la colocación de esta guía en el interior de la puerta conseguimos un perfecto orden en el...
Refrigeración de Exterior Tropic para Armarios Eléctricos · Delvalle BoxDelvalle Box
La mayor gama del mercado de refrigeradores acondicionadores IP54, sin necesidad de filtro y con...
Ventilador de Techo · Delvalle BoxDelvalle Box
Ventilador de techo, especialmente diseñado para la extracción de calor por la parte...
Junta Hidrófuga · Delvalle BoxDelvalle Box
Nuestros armarios disponen de junta hidrófuga inyectada de serie, homologada Ul, TÜV, CE. Delvalle...
Soporte para Armario Mural · Delvalle BoxDelvalle Box
Se fijan desde el exterior y pueden situarse en posición vertical u horizontal indistintamente.
Armario de Distribución Mural Luxor IP66 · Delvalle Box

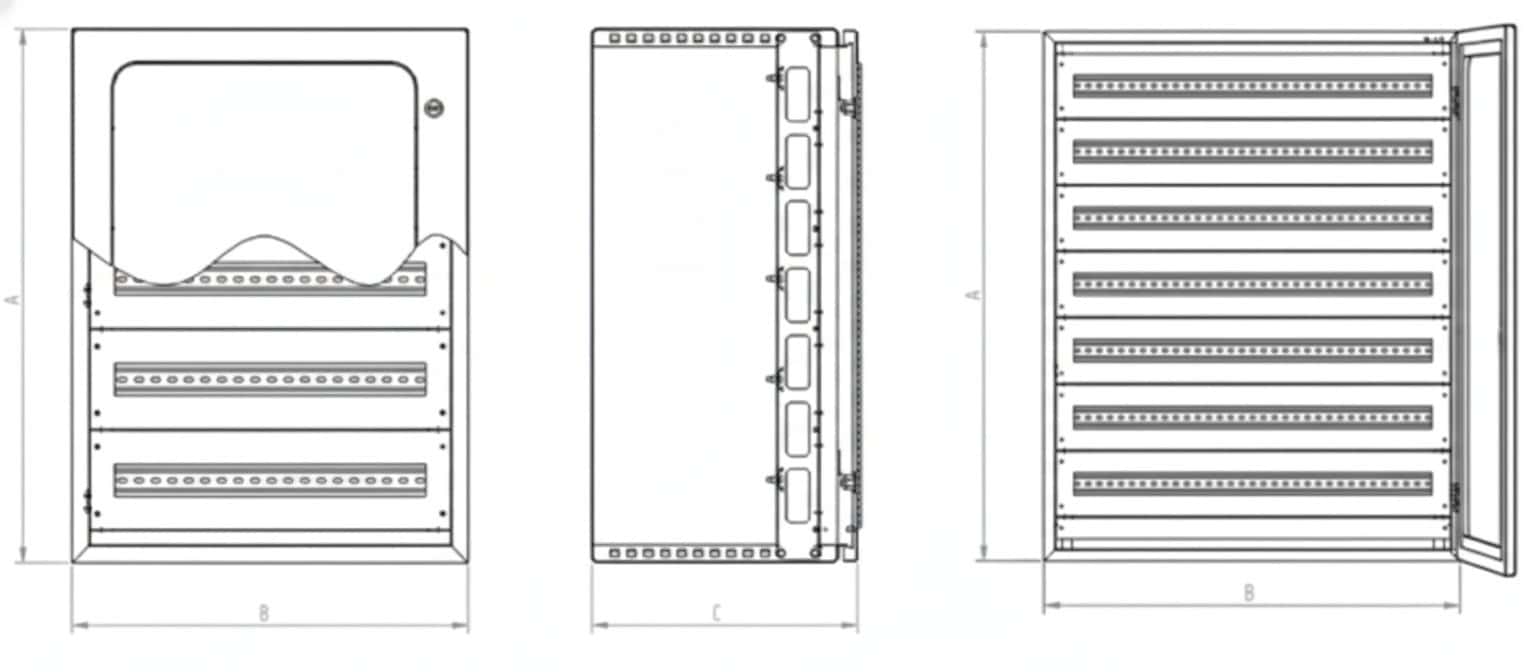

Croquis

Armario de Distribución Mural Luxor IP66 · Delvalle Box
Armario de Distribución Mural Luxor IP66 · Delvalle Box

Referencias

Mostrar Referencias
ReferenciaDescripciónAltoAnchoFondo
MVAB302015QARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR300200155MVAB302015Q
MVAB383015QARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR380300155MVAB383015Q
MVAB383021QARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR380300210MVAB383021Q
MVAB404021QARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR400400210MVAB404021Q
MVAB504021QARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR500400210MVAB504021Q
MVAB505021QARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR500500210MVAB505021Q
MVAB705021QARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR700500210MVAB705021Q
MVAB604021QARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR600400210MVAB604021Q
MVAB605021QARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR600500210MVAB605021Q
MVAB606021QARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR600600210MVAB606021Q
MVAB806030QARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR800600300MVAB806030Q
MVAB808030QARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR800800300MVAB808030Q
MVAB108030QARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR1000800300MVAB108030Q
MVAB128030QARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR1200800300MVAB128030Q
MVAB101030QARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR10001000300MVAB101030Q
MVAB121030QARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR12001000300MVAB121030Q
MVAB121230QARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR12001200300MVAB121230Q
MVAB101230QARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR10001200300MVAB101230Q
MVAB806030DQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR800600300MVAB806030DQ
MVAB808030DQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR800800300MVAB808030DQ
MVAB108030DQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR1000800300MVAB108030DQ
MVAB128030DQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR1200800300MVAB128030DQ
MVAB101030DQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR10001000300MVAB101030DQ
MVAB121030DQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR12001000300MVAB121030DQ
MVAB121230DQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL SERIE LUXOR12001200300MVAB121230DQ
MVAB302015TQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR300200155MVAB302015TQ
MVAB383015TQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR380300155MVAB383015TQ
MVAB383021TQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR380300210MVAB383021TQ
MVAB404021TQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR400400210MVAB404021TQ
MVAB504021TQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR500400210MVAB504021TQ
MVAB505021TQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR500500210MVAB505021TQ
MVAB705021TQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR700500210MVAB705021TQ
MVAB604021TQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR600400210MVAB604021TQ
MVAB605021TQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR600500210MVAB605021TQ
MVAB606021TQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR600600210MVAB606021TQ
MVAB806030TQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR800600300MVAB806030TQ
MVAB808030TQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR800800300MVAB808030TQ
MVAB108030TQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR1000800300MVAB108030TQ
MVAB128030TQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR1200800300MVAB128030TQ
MVAB101030TQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR10001000300MVAB101030TQ
MVAB121030TQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR12001000300MVAB121030TQ
MVAB121230TQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR12001200300MVAB121230TQ
MVAB101230TQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR10001200300MVAB101230TQ
MVAB806030DTQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR800600300MVAB806030DTQ
MVAB808030DTQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR800800300MVAB808030DTQ
MVAB108030DTQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR1000800300MVAB108030DTQ
MVAB128030DTQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR1200800300MVAB128030DTQ
MVAB101030DTQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR10001000300MVAB101030DTQ
MVAB121030DTQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR12001000300MVAB121030DTQ
MVAB121230DTQARMARIO DE DISTRIBUCIÓN INOXIDABLE MURAL PTA. POLICARBONATO SERIE LUXOR12001200300MVAB121230DTQ
Gasoducto Trans Adriático · Delvalle Box
Albania
El gasoducto Trans Adriático es uno de los más ambiciosos proyectos de ingeniería de la última...
Minera Chinalco en Perú · Delvalle Box
Perú
Nicsa Perú fue la adjudicataria del proyecto de traceado eléctrico “llave en mano” en una de...
Túneles Ferroviarios Follo Line, el Mayor Proyecto Ferroviario en Noruega · Delvalle Box
Noruega
Serán los túneles ferroviarios más largos de Escandinavia, incluidos en el proyecto Follo Line,...
Nuevo Aeropuerto Internacional Hamad de Doha · Delvalle Box
Qatar
El Aeropuerto Internacional Hamad fue diseñado principalmente para hacer frente a la creciente...
Estaciones de Carga Rápida para Vehículos Eléctricos · Delvalle Box
España
Armarios eléctricos diseñados para instalar equipos de recarga en el exterior en lugares de acceso...
Parque Eólico Marino Flotante Kincardine (Escocia) · Delvalle Box
Reino Unido
Delvalle es elegida para el suministro de más de cajas eléctricas offshore IP66 e IP67 murales,...
Aeropuertos Ryanair · Delvalle Box
España
Delvalle ha sido elegida por la compañia Ryanair para la realización de sus armarios de...
Colisionador de Hadrones del CERN · Delvalle Box
Suiza
El Laboratorio Europeo de Física de Partículas (CERN), es una de las instalaciones más singulares...
Nueva Línea del Metro de Guadalajara (México) · Delvalle Box
México
Las obras de construcción de la línea 3 del metro de Guadalajara (México) se encuentra en...
Nuevo Puerto Marítimo en Doha · Delvalle Box
Qatar
En Delvalle somos proveedores de las empresas que están trabajando ya en la construcción del nuevo...
Autopista C-16 · Delvalle Box
España
Somos proveedores de los armarios eléctricos de la autopista C-16. Nuestros armarios eléctricos...
AVE Monforte del Cid – Murcia · Delvalle Box
España
Armarios eléctricos de la línea de AVE entre Monforte del Cid (Alicante) y Murcia, Delvalle lo ha...
Fábrica de Yogurt Danone en EEUU, Ohio · Delvalle Box
Estados Unidos
Delvalle fue elegida como proveedor exclusivo para la realización de Armarios de acero inoxidable...
Proyecto Wikinger, el Mayor Parque Eólico Offshore · Delvalle Box
Reino Unido
Somos proveedores de los sistemas de  armarios y cajas eléctricas situados en los aerogeneradores...
Centrales Nucleares · Delvalle Box
Francia
Con el reciente desastre de Fukushima existe una sensibilidad especial por evitar riesgos...
Ampliación Puerto Barcelona · Delvalle Box
España
Un puerto especial y diferente para uso comercial, ciudadano, energético y logístico. El puerto de...
Tranvía Orán (Argelia) · Delvalle Box
Argelia
Armarios eléctricos cumpliendo las exigentes especificaciones galas. Delvalle suministró todos los...
Túnel Ferroviario en el Mar de Mármara · Delvalle Box
Turquía
Delvalle y Siemens diseñaron armarios electricos EMC para la colocación de electronica y...
AVE Madrid - Valencia · Delvalle Box
España
Armarios eléctricos para la transmisión datos a la central, con multitud de información. En el...
Canal de Panamá · Delvalle Box
Panamá
Fabricación de armarios eléctricos Nema 4x estancos IP67  resistentes a la corrosion,...
Planta Desalinizadora Kuwait · Delvalle Box
Kuwait
Armarios eléctricos especiales para soportar inclemencias propias de la zona desértica....
{{thanks}}Valoración 5 sobre 5. Votos totales: 2.
