Armario de distribución mural luxor IP66

SERIE LUXOR IP66

Caja y armario eléctrico de acero inoxidable para la instalación de magnetotérmicos es una armario de distribución robusto y compacto. Diseñado para instalaciones murales de hasta 472 módulos para la colocación de diferenciales y magnetotérmicos.

Armario de realización monobloc para una perfecta estanqueidad, resistencia a la corrosión y elegante en su ejecución, con canal vierteaguas y junta de poliuretano..

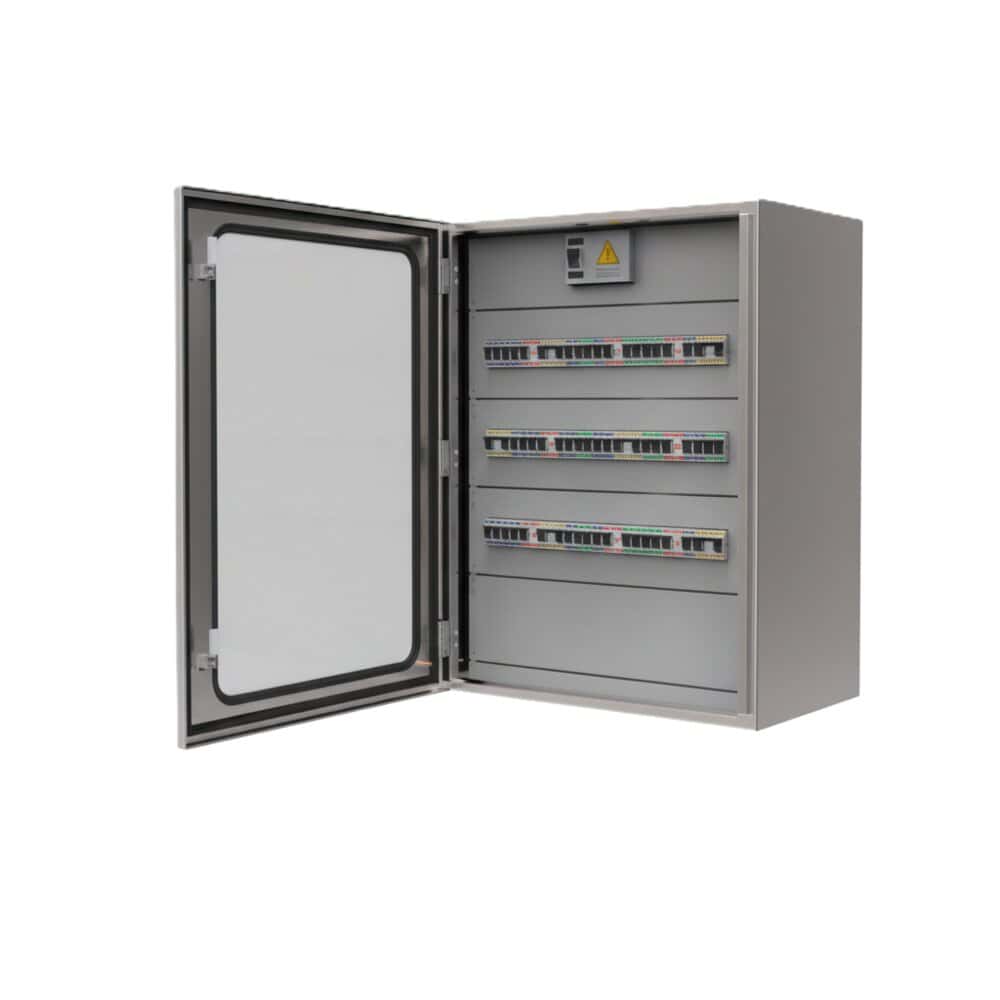

Armario de distribución mural luxor IP66: vista principal del producto

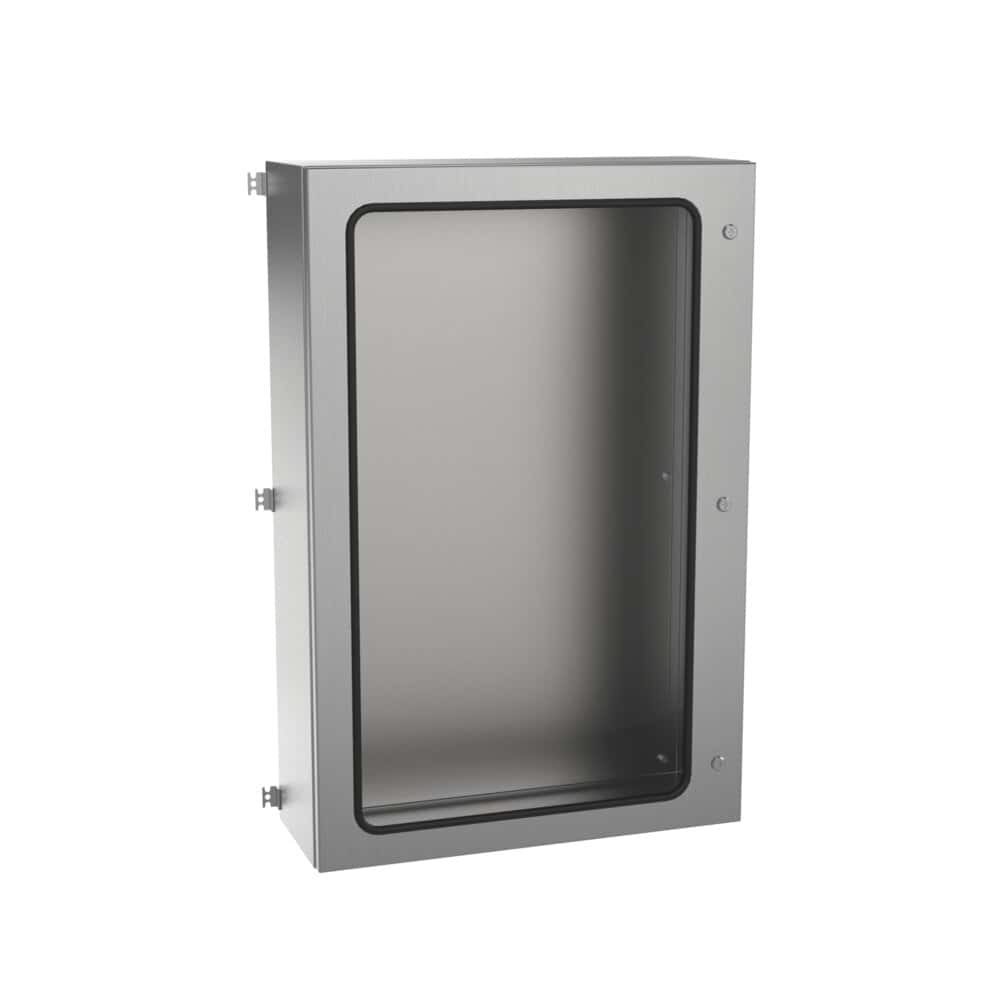

Armario de distribución mural luxor IP66: vista de detalle del producto

DATOS TÉCNICOS

Medidas Mínimas	A=300-1000mm B=200-1200mm P=155-300mm
Medidas Máximas Puerta Doble	A=1200mm B=1200mm P=300mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	120 °
Tipo Puerta	Puerta con panel de policarbonato, Puerta con cristal de seguridad
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Cierres de cuarto de vuelta doble bit
Profundidad Útil	135 - 275 mm
Material	AISI 304L/AISI 316L
Acabado	Satinado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Sistemas de Cierres Alternativos	Maneta giratoria
Apertura Puerta Alternativa	170º
Puerta Alternativa	Puerta ciega
Material Placa Interior	Placa de montaje en acero inoxidable, Placa de montaje aislante (baquelita)
Juntas Alternativas	EMC, silicona (-60 ºC a + 180 ºC)
Area Mecanizable	Puerta: 207x70 - 806x976, Lateral: 270x105 - 970x240

A la medida según su necesidad

Con posibilidad de dos puertas (a partir de 800x600)

Bisagra de 170° que permite una máxima apertura para un fácil acceso al armario sin necesidad de desmontar la puerta

Zócalos

Patas metálicas

Soportes murales

En acero inoxidable AISI 316L EN 14404

Versión EMC según norma CEE 2014/30/UE de compatibilidad electromagnética

La mayor capacidad de módulos del mercado

Amplia visión de los módulos

Fácil montaje sobre carril DIN

Se han diseñado con distintas dimensiones de anchura y profundidad para permitir una total flexibilidad en sus instalaciones

Soportan hasta 1000 A y permiten una estanqueidad hasta IP66 (bajo demanda y con puerta ciega)

Dos opciones: puerta ciega o transparente de policarbonato

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente

Especialmente diseñado para todo tipo de cuadros de distribución de baja tensión generales, secundarios o terminales en entornos terciarios o industriales

Entornos donde se requiera una estética, durabilidad y limpieza superior en armarios pintados o en instalaciones en el exterior

Propiedades puerta ciega: IP66 (IP55 en dos puertas) según norma IEC EN 62208 y EN 60529. Grado resistencia IK10 según Norma IEC 62208 y EN 50102. Certificado UL Nema 4x, 12, 3r, 1

Propiedades puerta transparente de policarbonato: IP55 según norma IEC EN 62208 y EN 60529. Grado resistencia IK7 según Norma IEC 62208 y EN 50102. Transmisión de luz: 89% y protección rayos

Sistema que permite realizar todas las compartimentaciones según norma EN60439-1

Construidos bajo Directiva CE de baja tensión 2014/35/UE

Cumple con normativa industria alimentaria, materiales en contacto con alimentos (CE 1935/2004) y normativa RoHs

Conforme a las reglamentaciones para instalación en locales de pública concurrencia, según norma EN 60695-2-11

Máximo voltaje 1000 V

REFERENCIAS		DIMENSIONES (mm)
PUERTA CIEGA	PUERTA POLICARBONATO	ALTO -A-	ANCHO -B-	FONDO -C-	FILAS	MÓDULOS POR FILAS	MÓDULOS TOTALES	ALTO ÚTIL INTERIOR	ANCHO ÚTIL INTERIOR	FONDO ÚTIL INTERIOR	ÁREA MECANIZABLE
											PUERTA	LATERAL
MVAB806030DQ	MVAB806030DTQ	800	600	300	5	18	90	746	546	270	260×125	260×130
MVAB808030DQ	MVAB808030DTQ	800	800		5	18	150	746	746		260×225	260×230
MVAB108030DQ	MVAB108030DTQ	1000			6	30	180	946			360×225	360×230
MVAB128030DQ	MVAB128030DTQ	1200			8	30	240	1146			460×225	460×230
MVAB101030DQ	MVAB101030DTQ	1000	1000		6	41	246	946	946		360×325	360×330
MVAB121030DQ	MVAB121030DTQ	1200	1000		8	41	328	1146	946		460×325	460×330
MVAB121230DQ	MVAB121230DTQ	1200	1200		8	52	416	1146	1146		460×425	460×430
Versión: Normativa UL, Nema 4x, 12, 3r y 1	Añadir "UL" a la referencia. Ej: "MVAB302015QUL"

Separación placa fondo 20mm

REFERENCIAS		DIMENSIONES (mm)
PUERTA CIEGA	PUERTA POLICARBONATO	ALTO -A-	ANCHO -B-	FONDO -C-	FILAS	MÓDULOS POR FILAS	MÓDULOS TOTALES	ALTO ÚTIL INTERIOR	ANCHO ÚTIL INTERIOR	FONDO ÚTIL INTERIOR	ÁREA MECANIZABLE
											PUERTA	LATERAL
MVAB806030DQ	MVAB806030DTQ	800	600	300	5	18	90	746	546	270	260×125	260×130
MVAB808030DQ	MVAB808030DTQ	800	800		5	18	150	746	746		260×225	260×230
MVAB108030DQ	MVAB108030DTQ	1000			6	30	180	946			360×225	360×230
MVAB128030DQ	MVAB128030DTQ	1200			8	30	240	1146			460×225	460×230
MVAB101030DQ	MVAB101030DTQ	1000	1000		6	41	246	946	946		360×325	360×330
MVAB121030DQ	MVAB121030DTQ	1200	1000		8	41	328	1146	946		460×325	460×330
MVAB121230DQ	MVAB121230DTQ	1200	1200		8	52	416	1146	1146		460×425	460×430
Versión: Normativa UL, Nema 4x, 12, 3r y 1	Añadir "UL" a la referencia. Ej: "MVAB302015QUL"

Separación placa fondo 20mm

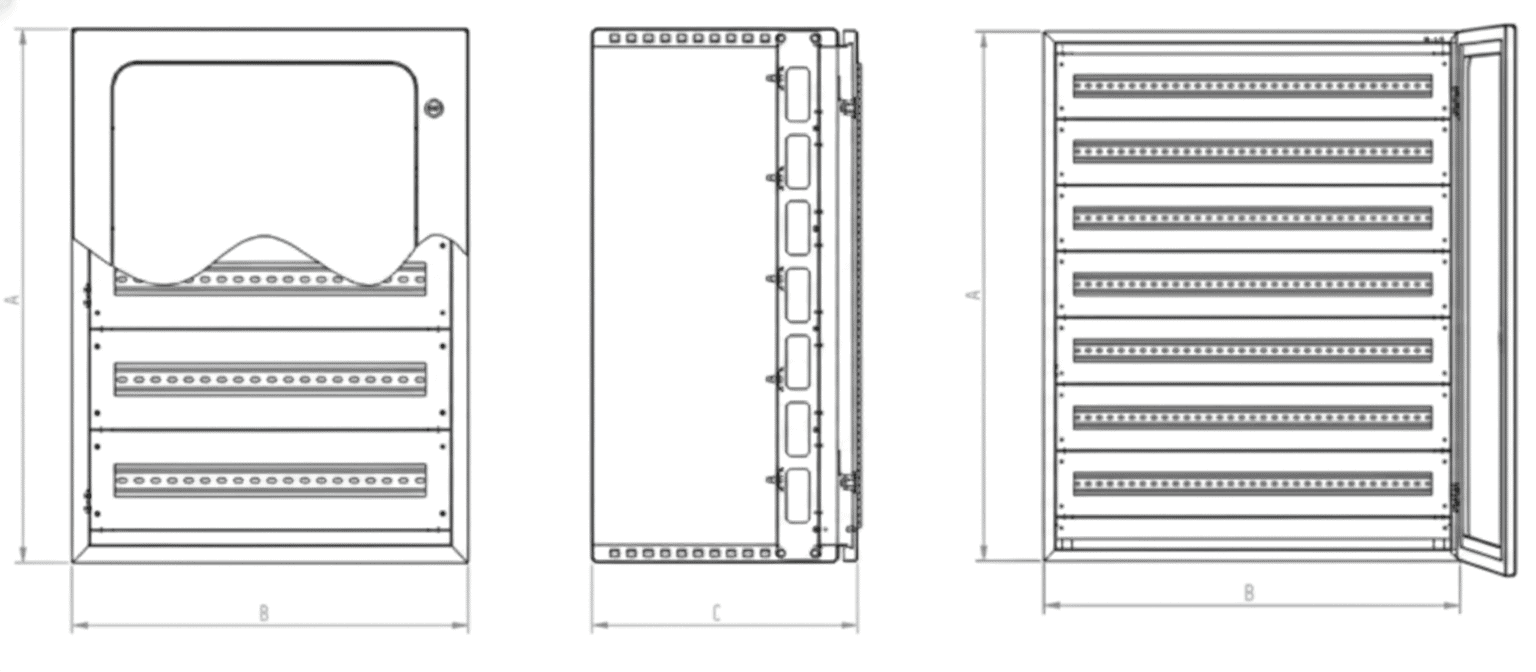

Croquis:
