Brazo Articulado Inoxidable Cobra

SERIE COBRA

El sistema de brazos articulados giratorios se utiliza para el soporte de cajas de mando con longitud de brazos realizados a medida para la colocación en maquinaria, como terminal de operador o bien para la visualización y control de maquinaria HMI, en la industria 4.0. Aptos para la industria alimentaria IP66 fabricado en fundicion de aluminio pintado en gris, para la colocación de pantallas, botoneras, ordenadores,... a pie de máquina. Nos adaptamos a sus medidas y requisitos.

Más rápido- Concepto de ajuste y ensamblaje simplificado - Un solo sistema para todas las cargas posibles - Ajuste fácil sin tener que desmontar - Brazo soporte con rotación integral perfectamente ajustable

Brazo Articulado Inoxidable Cobra · Delvalle BoxDelvalle Box
Brazo Articulado Inoxidable Cobra · Delvalle BoxDelvalle Box
Brazo Articulado Inoxidable Cobra · Delvalle BoxDelvalle Box
Brazo Articulado Inoxidable Cobra · Delvalle BoxDelvalle Box
Brazo Articulado Inoxidable Cobra · Delvalle BoxDelvalle Box

Este producto cuenta con los siguientes certificados

  • Logo EMC · Delvalle Box
  • Logo IK10 · Delvalle Box
  • Logo IP66 · Delvalle Box
  • Logo ROHS · Delvalle Box
  • Logo 10 años anticorrosión · Delvalle Box
  • Logo 5 años partes mecánicas · Delvalle Box
  • Logo Corrosion resistant · Delvalle Box
  • Logo Waterproof · Delvalle Box

Descripción

Sistema de brazos articulados giratorios, se utilizan para el soporte de Cajas de mando con longitud de brazos realizados a medida para la colocación en maquinaria, como terminal de operador o bien para la visualización y control de maquinaria HMI, en la industria 4.0

Pueden completarse el sistema con las cajas de mando o terminal de operador diseñadas especificamente que combinan diseño con funcionalidad y versatilidad. Son utilizadas para la colocación de pantallas, pulsatería, autómatas u HMI, que se ubican a pie de máquina, garantizando un mejor manejo de la misma.
Disponen de un sistema robusto de tubos de acero inoxidable con un diámetro de 48mm, con elementos de rotación de fundición de aluminio pintado en RAL 9011 de gran resistencia a la torsion, que permiten la reubicación del panel hasta la posición deseada.

Se fabrican los tubos a medida en acero inoxidable AISI 304 con posibilidad de fabricación en acero inoxidable AISI 316 para las zonas más exigentes.
Las cajas de mando, tienen dos modelos diferentes: cajas con los vértices cuadrados (modelo A) y con vértices redondeados (modelo B), con un diseño más elegante.
Incorpora una tapa fácilmente desmontable de espesor 2mm, que permite el acceso al interior de la caja.

Hemos lanzado una versión actualizada que resulta más fácil de manejar, admite mejor las cargas pesadas y facilita el montaje de accesorios.



Descubre las ventajas

Fácil instalación de los componentes para cualquiera de las dos versiones de caja.

Apertura frontal de la caja.

Gran robustez, resistencia y vida útil del conjunto.
Estanqueidad IP66 gracias a la junta inyectada en la tapa.
Posibilidad de fabricación en acero inoxidable AISI 316L, para una mayor resistencia a la corrosión.
Movilidad de la caja de mandos, gracias al sistema de brazo-soporte.
Fabricación a medida para cualquier dimensiones de caja y combinación de brazos, incluyendo la mecanización de la caja para la instalación de componentes.

Normativa

  • Hasta IP66 (W) según Norma IEC 60529.
  • Grado de resistencia contra impacto IK10 según Norma IEC 62262.
  • Construido bajo Directiva 2014/35/UE.
  • Cumple con Normativa RoHs.

Aplicaciones

Industria Alimentaria

Industria 4.0

Las cajas de mando están diseñadas para la colocación de pantallas, HMI, pulsatería y cualquier componente necesario para facilitar el control de maquinaria. Se colocan a pie de máquina gracias al sistema de brazo-soporte. Sencillo control de maquinaria de alimentación, farmacéutica y packaging.

Personalización a medida
Te ofrecemos múltiples soluciones

Brazo Articulado Inoxidable Cobra · Delvalle Box
¿Necesitas soluciones?
Catálogos de productos 2020
  • Fabricación en acero inoxidable AISI 316L (EN 1.4404).
  • Hasta IP69K - DIN 40050-9.
  • Dos modelos de fabricación: vértices cuadrados, vértices redondeados.
  • Tapa ciega, transparente con policarbonato o transparente con cristal templado.
  • Soportes para permitir el movimiento de la caja de mandos a su posición óptima.
  • Sistema de brazos de varias formas: brazo recto, en forma de L, en forma de U. y en forma de Z.
  • Posibilidad de fabricación sobre pedestal de acero inoxidable.
  • Opción de caja con cierres: cierres frontales o cierres laterales (solo disponible para esquinas cuadradas, modelo A).
  • Versión EMC según Norma 2014/30/UE de compatibilidad electromagnética.
Los clientes también compraron:
Cierres · Delvalle BoxDelvalle Box
En función del armario, y su uso a posterior buscamos el cierre que mejor se adapte a las...
Chasis Modular · Delvalle BoxDelvalle Box
Chasis modular para armarios eléctricos. Utilizado para dividir el frontal de los armarios en...
Aislante Térmico para Cuadros Eléctricos TermoTisa · Delvalle Box
El departamento de I+D de Delvalle ha diseñado específicamente el aislante TermoTisa X100 en base...
Tapa Pasacables · Delvalle BoxDelvalle Box
Las tapas pasacables de Delvalle son desmontables para poder realizar agujeros a su medida...
Puerta Transparente · Delvalle BoxDelvalle Box
Todos nuestros armarios pueden pedirse con puerta transparente y con puerta interior para la...
Pedestal · Delvalle BoxDelvalle Box
Pie soporte de fijación de los armarios al suelo. Fabricado en acero.
Pintura Antigraffiti · Delvalle BoxDelvalle Box
En Delvalle, todos los armarios pueden suminstrarse con una protección de pintura anti-graffiti...
Branquias de Protección Anti Insectos · Delvalle BoxDelvalle Box
Conocemos el problema que supone la entrada de insectos en el interior del armario por la...
Branquias de Ventilación · Delvalle BoxDelvalle Box
Colocadas tanto en el frontal de armario, como en el lateral, permiten un perfecto flujo de aire en...
Cierre de Seguridad con Candado · Delvalle BoxDelvalle Box
Utilizado habitualmente en armarios con temporales cambios de usuarios. También se puede usar el...
Dispositivo Seguridad Puerta Abierta · Delvalle BoxDelvalle Box
Este dispositivo evita accidentes, alerta al operador de que el sistema eléctrico está vivo.
Final de Carrera para Armarios Eléctricos · Delvalle BoxDelvalle Box
Conjunto interruptor/conmutador provisto de soporte y tornillería de fijación directa al armario....
Tapas Pasacables Corredera · Delvalle BoxDelvalle Box
Gracias a estas tapas permitimos la entrada de cables entre ellas y son fácilmente desplazables.
Traviesa Guiacables · Delvalle BoxDelvalle Box
Con la colocación de esta guía en el interior de la puerta conseguimos un perfecto orden en el...
Junta Hidrófuga · Delvalle BoxDelvalle Box
Nuestros armarios disponen de junta hidrófuga inyectada de serie, homologada Ul, TÜV, CE. Delvalle...
Brazo Articulado Inoxidable Cobra · Delvalle Box

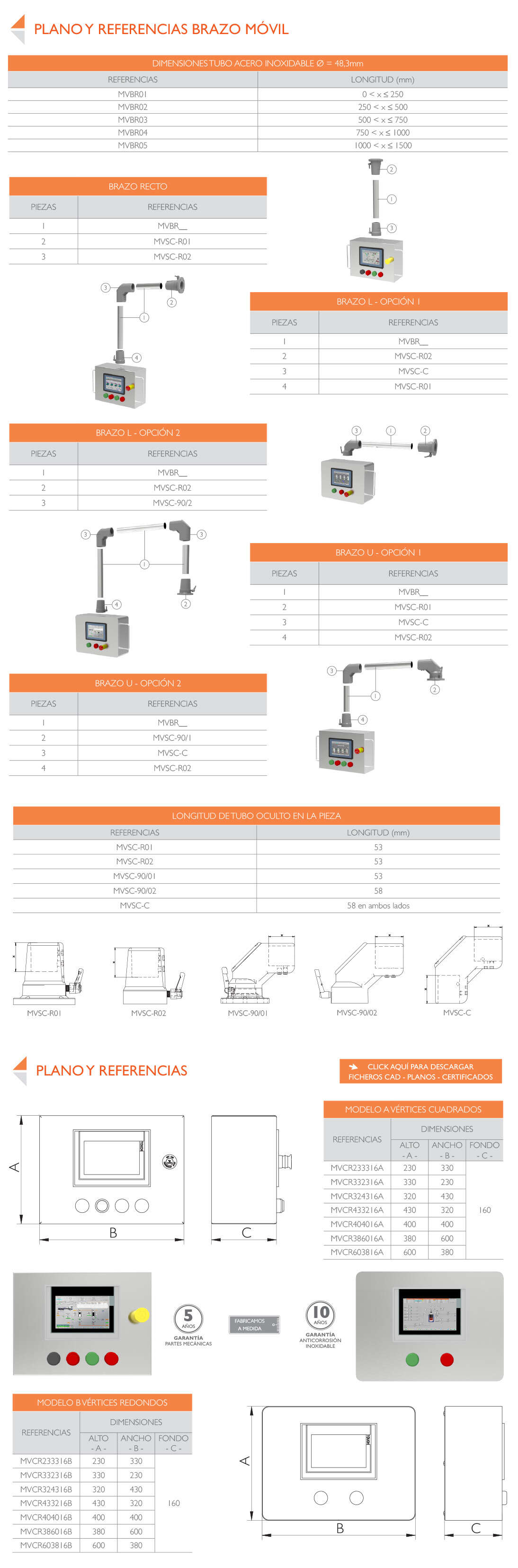

Croquis
