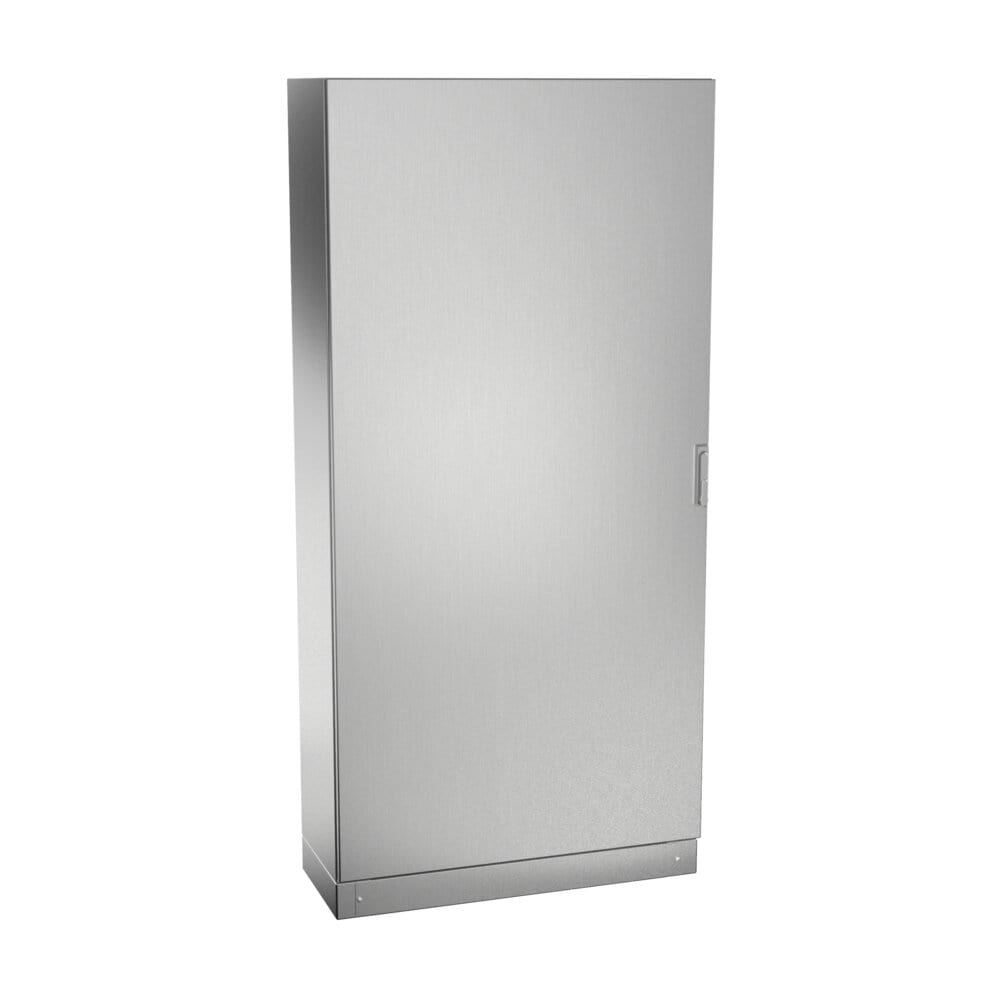

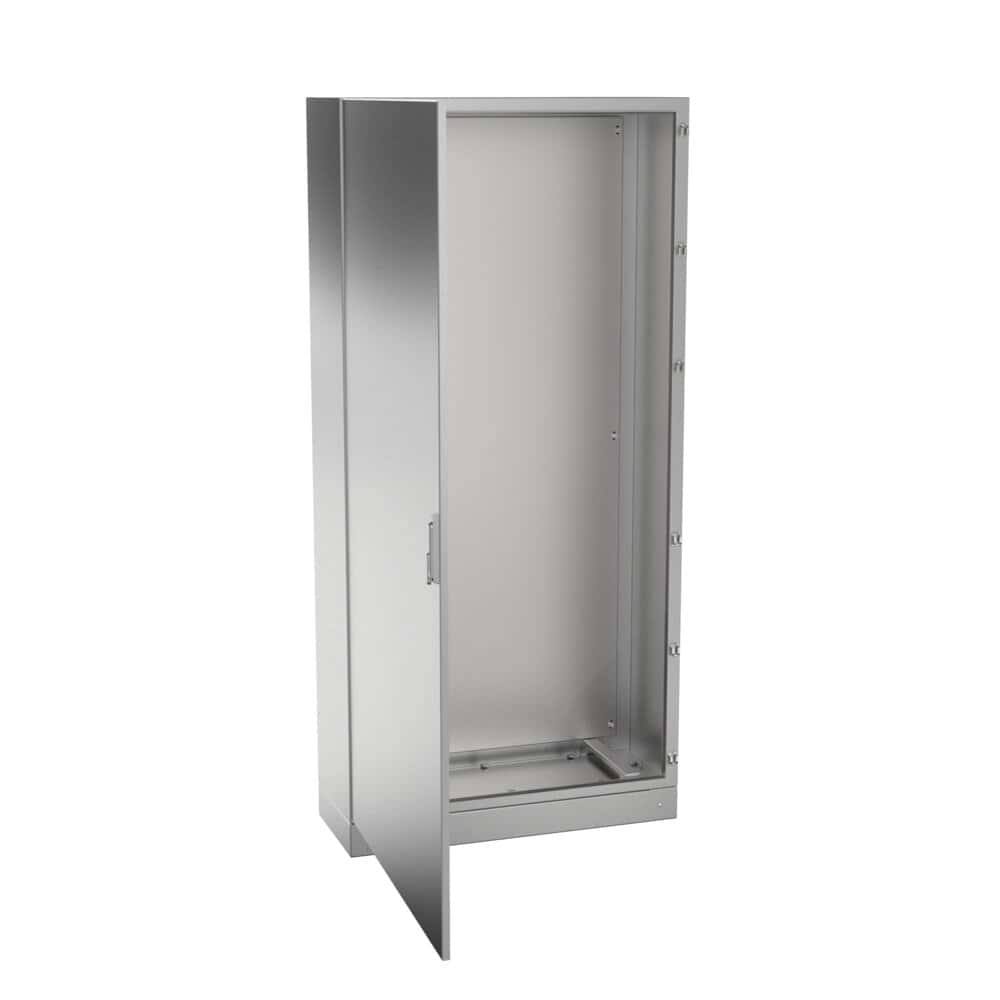

Armario eléctrico compacto Serie Tribeca IP66 dispone de un diseño mejorado, robusto y de fácil apertura mediante maneta giratoria con tres puntos de enclavamiento; también dispone de suavidad en su apertura, facilidad de colocación sobre el suelo y amplitud de trabajo máxima para sus montajes eléctricos.
| Medidas Mínimas | A=1650-2000mm B=600-1000mm P=400-500mm |
|---|---|
| Medidas Máximas Puerta Doble | A=2000mm B=1600mm P=500mm |
| Medidas Mínimas Placa | A=1540-1890mm |
| Medidas Mínimas Placa | B=490-1490mm |
| Espesor Cuerpo | 1.5 mm | 15/10 mm 0.059 " | 16 Gauge |
| Apertura Puerta | 120 ° |
| Tipo Puerta | Puerta ciega |
| Tipo Apertura | Giratoria con bisagras ocultas |
| Sistema Cierre | Maneta giratoria con 4 puntos de enclavamiento |
| Profundidad Útil | 375-475 mm |
| Material | AISI 304L/AISI 316L |
| Acabado | Satinado |
| Material Placa | Galvanizado |
| Junta Estanca | Poliuretano |
| Temperatura Trabajo | -40°C a +100°C (reducida exposición +160ºC). |
| Voltaje Maximo | 1000 V |
| Materiales Alternativos | AISI 316L, Galvanizado, Aluminio |
|---|---|
| Acabados Alternativos | Pintado RAL 7035 |
| Sistemas de Cierres Alternativos | Cierres de cuarto de vuelta doble bit |
| Puerta Alternativa | Puerta con panel de policarbonato, Puerta con cristal de seguridad |
| Material Placa Interior | Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable |
| Juntas Alternativas | EMC, silicona (-60 ºC a + 180 ºC) |
| Area Mecanizable | Puerta: 1524,8x474x8 - 1800x800, Lateral: 1640x365 - 1990x465 |
|
REFERENCIAS |
DIMENSIONES (mm) |
||||||||||
|
PUERTA CIEGA |
PUERTA POLICARBONATO |
ALTO – A – |
ANCHO – B – |
FONDO – C – |
BOCA ACCESO – GxH – |
FONDO ÚTIL INTERIOR – D – |
ÁREA MECANIZABLE PUERTA |
ÁREA LATERAL MECANIZABLE |
MEDIDAS PLACA -ExF- |
PESO (Kg) |
VOLUMEN (m³) |
|
MVHC166040 |
MVHCT166040 |
1650 |
600 |
400 |
1560×490 |
375 |
1524.8×474.8 |
1640×365 |
1540×490 |
70,9 |
0,42 |
|
MVHC168040 |
MVHCT168040 |
800 |
1560×690 |
1524.8×674.8 |
1640×365 |
1540×690 |
93,25 |
0,56 |
|||
|
MVHC161040 |
MVHCT161040 |
1000 |
1560×890 |
1524.8×874.8 |
1640×365 |
1540×890 |
111,3 |
0,70 |
|||
|
MVHC186040 |
MVHCT186040 |
1800 |
600 |
1710×490 |
1674.8×474.8 |
1790×365 |
1690×490 |
76,61 |
0,46 |
||
|
MVHC188040 |
MVHCT188040 |
800 |
1710×690 |
1600×600 |
1790×365 |
1690×690 |
100,76 |
0,61 |
|||
|
MVHC188050 |
MVHCT188050 |
500 |
475 |
1790×465 |
107,21 |
0,76 |
|||||
|
MVHC181040 |
MVHCT181040 |
1000 |
400 |
1710×890 |
375 |
1600×800 |
1790×365 |
1690×890 |
120,24 |
0,76 |
|
|
MVHC181050 |
MVHCT181050 |
500 |
475 |
1790×465 |
127,18 |
0,95 |
|||||
|
MVHC206040 |
MVHCT206040 |
2000 |
600 |
1910×490 |
1874.8×474.8 |
1990×465 |
1890×490 |
84,68 |
0,51 |
||
|
MVHC208040 |
MVHCT208040 |
800 |
400 |
1910×690 |
375 |
1800×600 |
1990×365 |
1890×690 |
111,19 |
0,68 |
|
|
MVHC208050 |
MVHCT208050 |
500 |
475 |
1990×465 |
118,13 |
0,85 |
|||||
|
MVHC201040 |
MVHCT201040 |
1000 |
400 |
1910×890 |
375 |
1800×800 |
1990×365 |
1890×890 |
132,58 |
0,85 |
|
|
MVHC201050 |
MVHCT201050 |
500 |
475 |
1990×465 |
140 |
1,05 |
|||||
Separación placa fondo 20mm
|
REFERENCIAS |
DIMENSIONES (mm) |
||||||||||
|
PUERTA CIEGA |
PUERTA POLICARBONATO |
ALTO – A – |
ANCHO – B – |
FONDO – C – |
BOCA ACCESO – GxH – |
FONDO ÚTIL INTERIOR – D – |
ÁREA MECANIZABLE PUERTA |
ÁREA LATERAL MECANIZABLE |
MEDIDAS PLACA -ExF- |
PESO (Kg) |
VOLUMEN (m³) |
|
MVHC161240 |
MVHCT161240 |
1650 |
1200 |
1560×1090 |
375 |
1524,8×464,2 y 1524,8×497,2 |
1640×365 |
1540×1090 |
129,33 |
0,84 |
|
|
MVHC181240 |
MVHCT181240 |
1800 |
1200 |
400 |
1710×1090 |
1674,8×464,2 y 1674,8×497,2 |
1790×365 |
1690×1090 |
139,7 |
0,91 |
|
|
MVHC181250 |
MVHCT181250 |
500 |
1710×1090 |
475 |
1674,8×464,2 y 1674,8×497,2 |
1790×465 |
1690×1090 |
147,12 |
1,14 |
||
|
MVHC201240 |
MVHCT201240 |
2000 |
1200 |
400 |
1910×1090 |
375 |
1874,8×464,2 y 1874,8×497,2 |
1990×365 |
1890×1090 |
149,61 |
1,02 |
|
MVHC201250 |
MVHCT201250 |
500 |
1910×1090 |
475 |
1874,8×464,2 y 1874,8×497,2 |
1990×465 |
1890×1090 |
157,51 |
1,26 |
||
|
MVHC201440 |
MVHCT201440 |
1400 |
400 |
1910×1290 |
375 |
1874,8×664,2 y 1874,8×697,2 |
1990×365 |
1890×1290 |
169,38 |
1,18 |
|
|
MVHC201450 |
MVHCT201450 |
500 |
1910×1290 |
475 |
1874,8×664,2 y 1874,8×697,2 |
1990×465 |
1890×1290 |
177,76 |
1,47 |
||
|
MVHC201640 |
MVHCT201640 |
1600 |
400 |
1910×1490 |
375 |
1810×605 y 1810×605 |
1990×365 |
1890×1490 |
189,12 |
1,35 |
|
|
MVHC201650 |
MVHCT201650 |
500 |
1910×1490 |
475 |
1810×605 y 1810×605 |
1990×465 |
1890×1490 |
197,99 |
1,68 |
||
Separación placa fondo 20mm

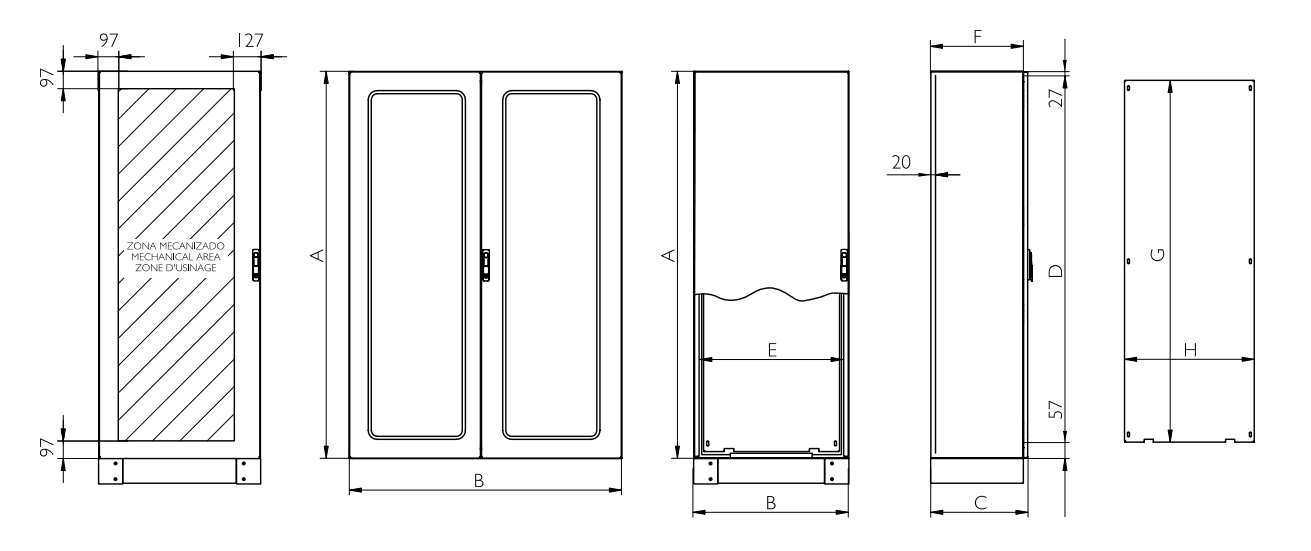

Croquis:
