Armario de intemperie desert IP66

SERIE DESERT

Especialmente diseñado para zonas desérticas o áreas con alta exposición solar. La serie de armarios eléctricos Desert evita hasta un 90% de la radiación solar directa, es estanco contra, polvo, lluvia,… alargando y protegiendo la vida de tus equipos eléctricos y/o electrónicos.

Ha sido diseñado especialmente para intemperie en zonas desérticas o en caso de protección del armario eléctrico contra los rayos solares, de esta forma disminuimos la temperatura interior del armario hasta en un 50%, sin necesidad de incorporar equipos de ventilacion, conservando la máxima estanqueidad contra polvo y lluvia. Diseño avalado por grandes compañias, que ya hacen uso de este sistema eficiente contra el incremento de temperatura interior en armarios y cuadros electricos en el exterior.

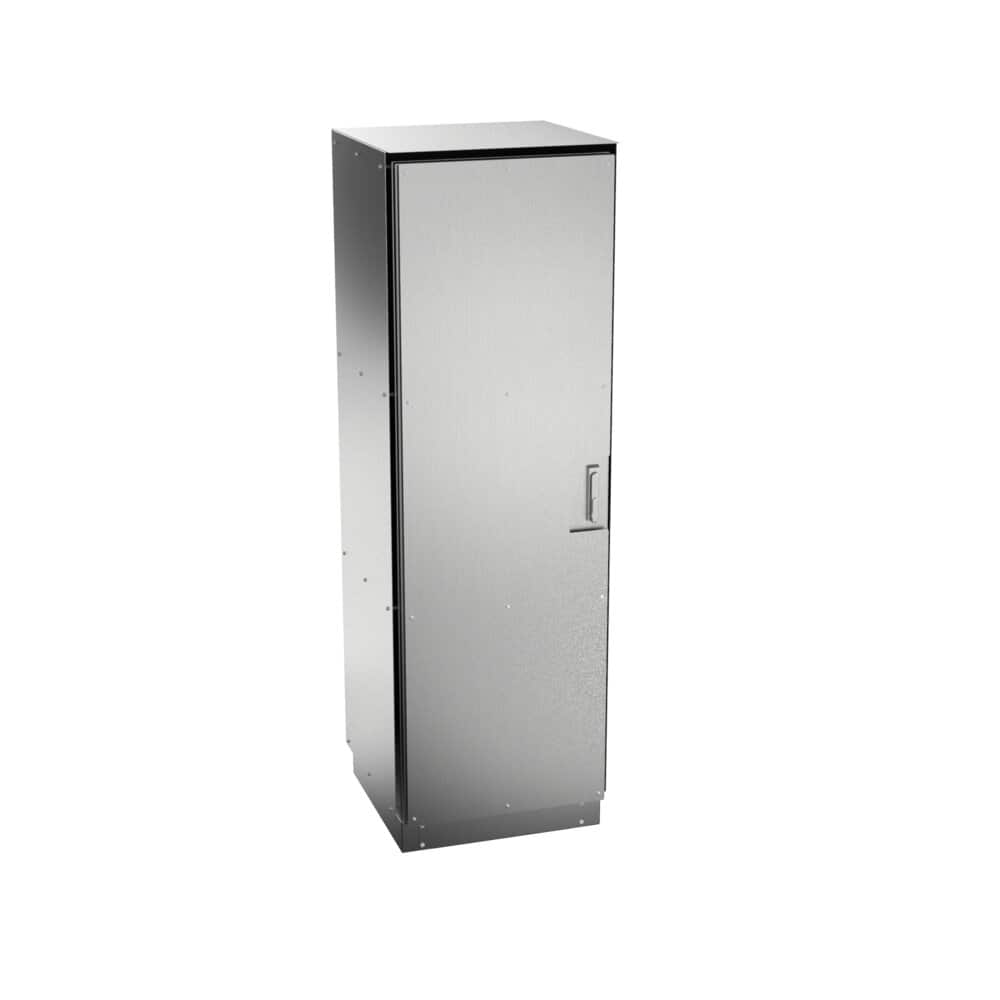

Armario de intemperie desert IP66: vista principal del producto

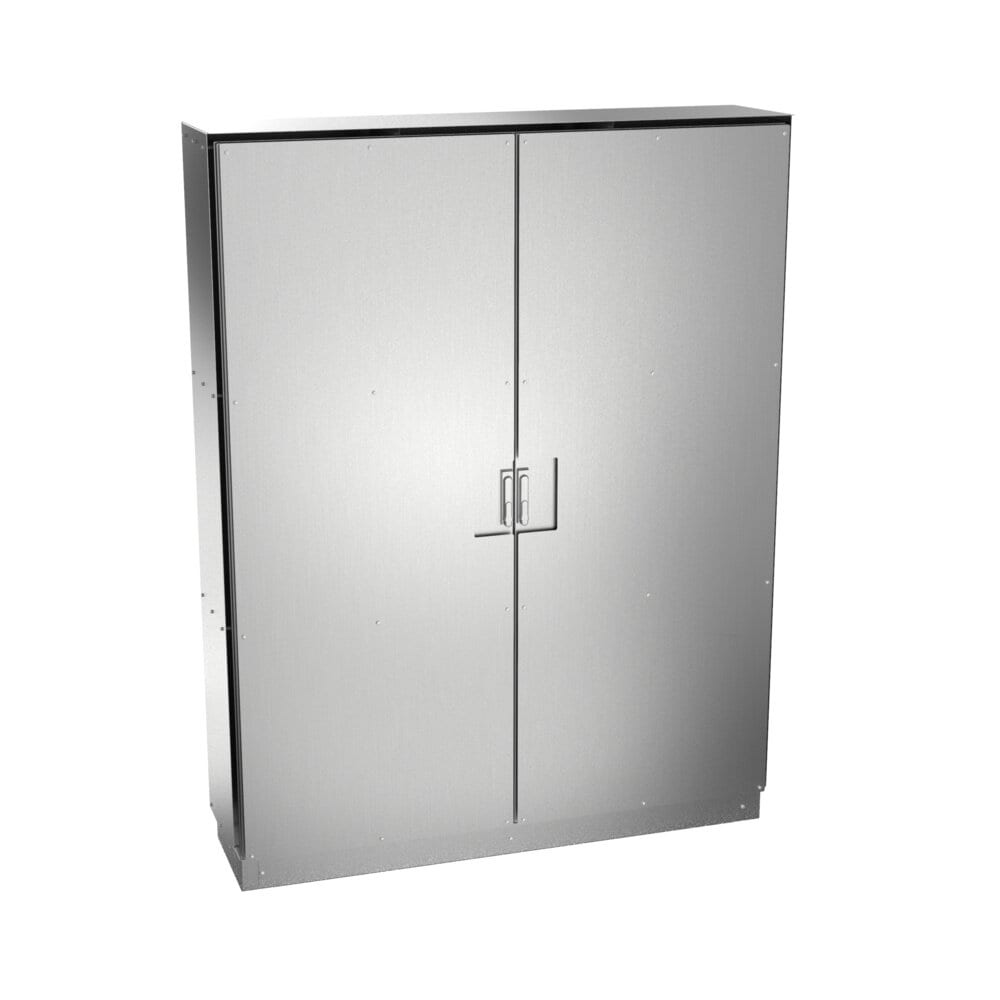

Armario de intemperie desert IP66: vista de detalle del producto

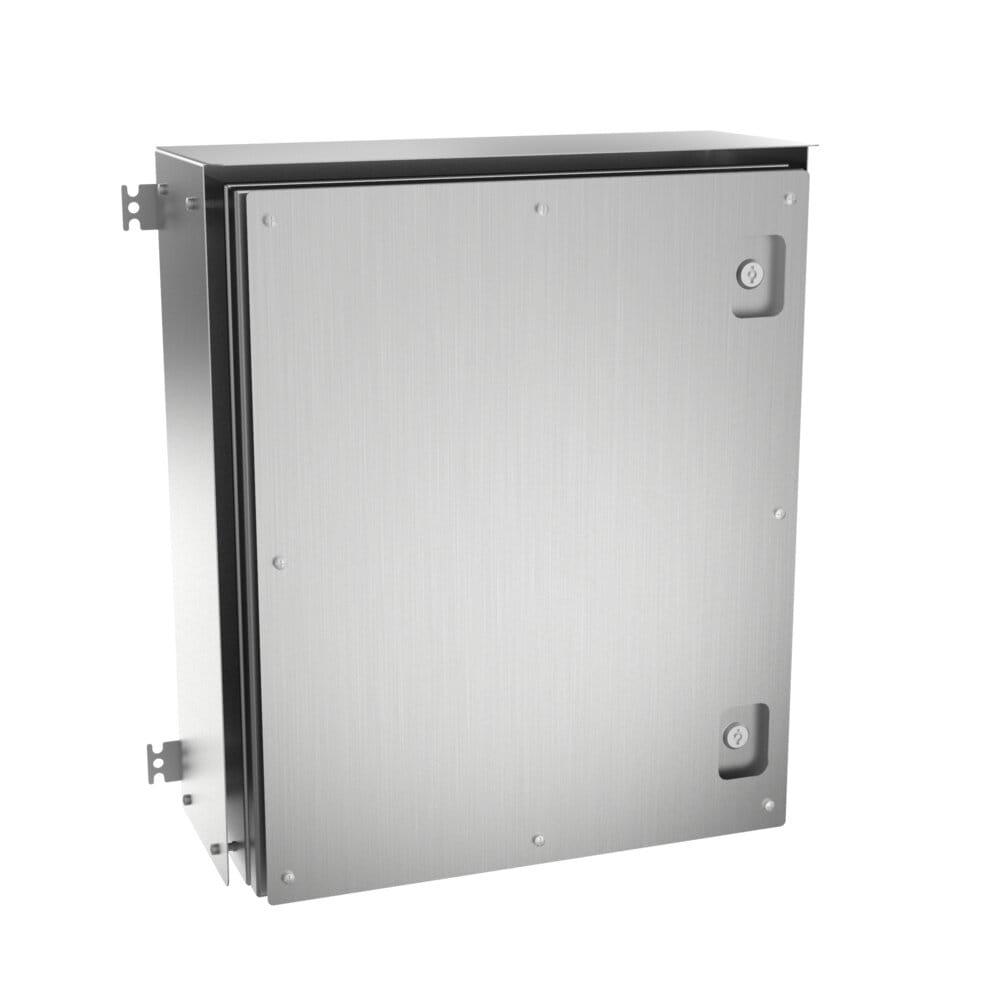

Armario de intemperie desert IP66: vista adicional del producto

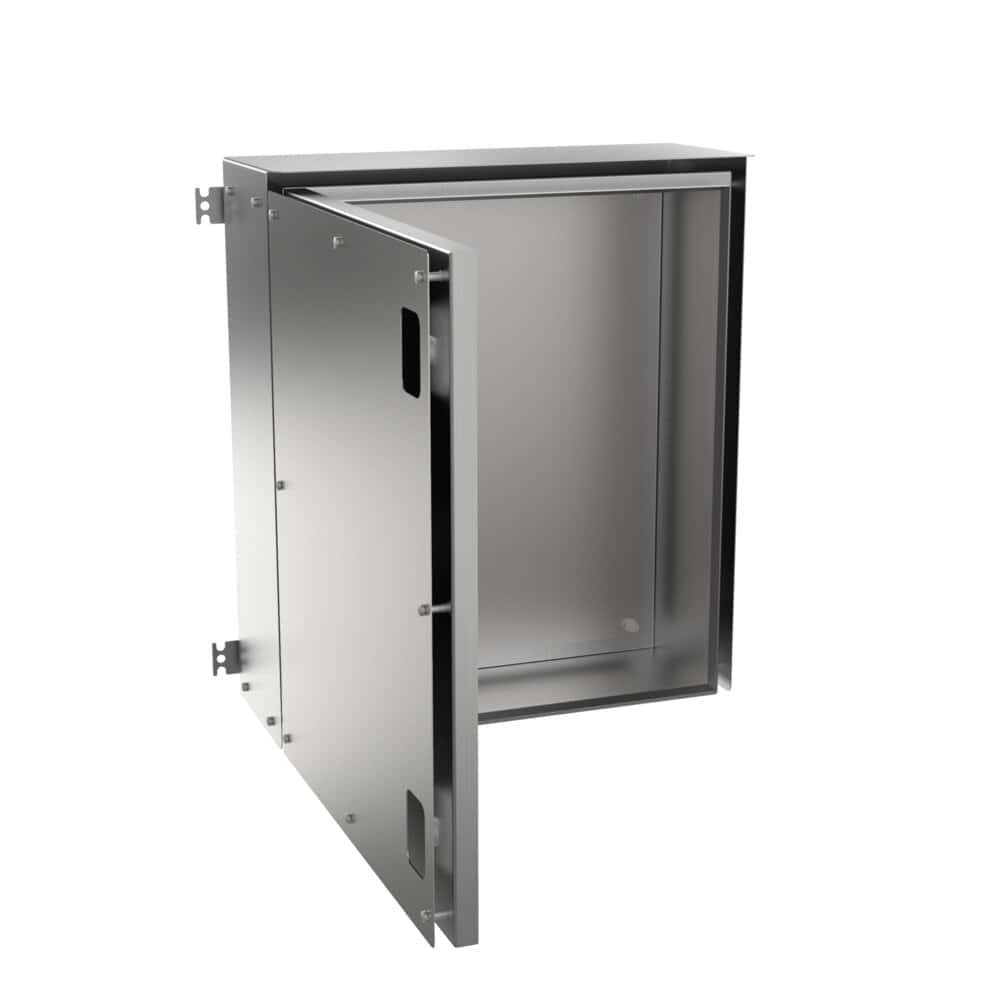

Armario de intemperie desert IP66: vista lateral del producto

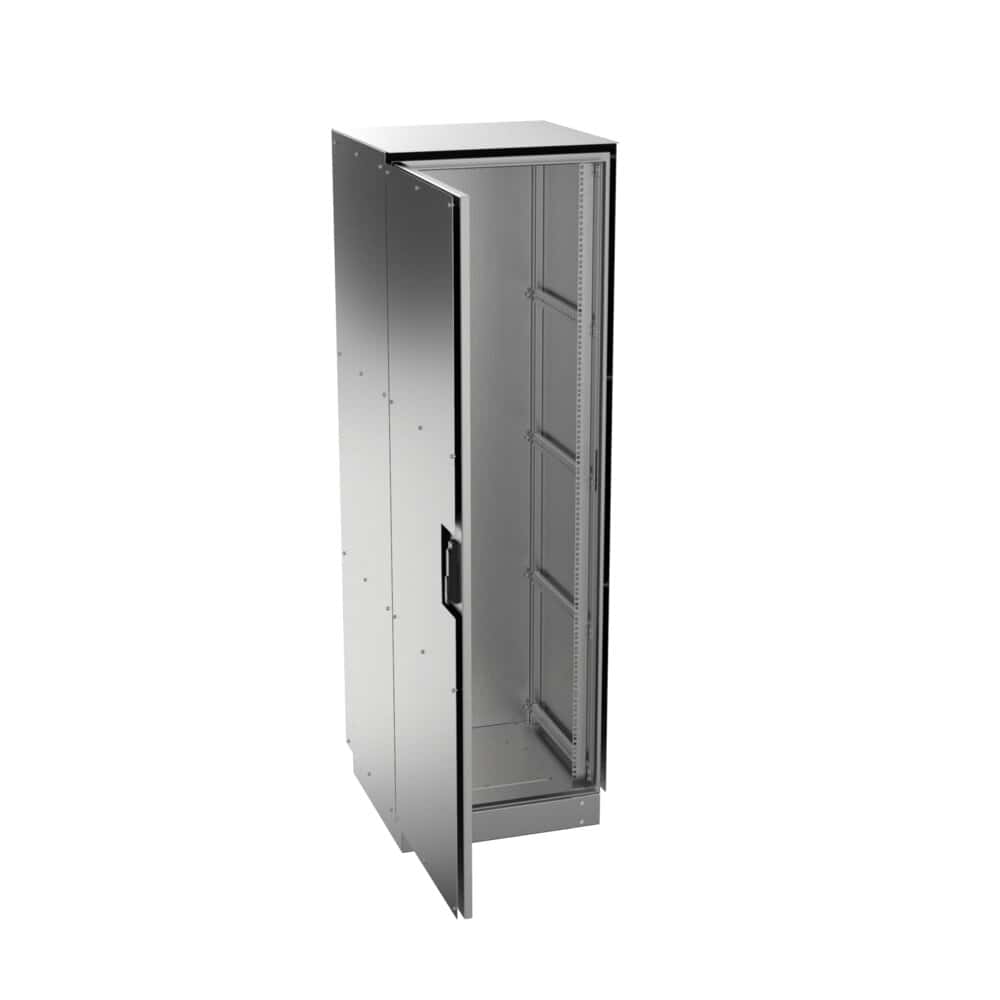

Armario de intemperie desert IP66: vista posterior del producto

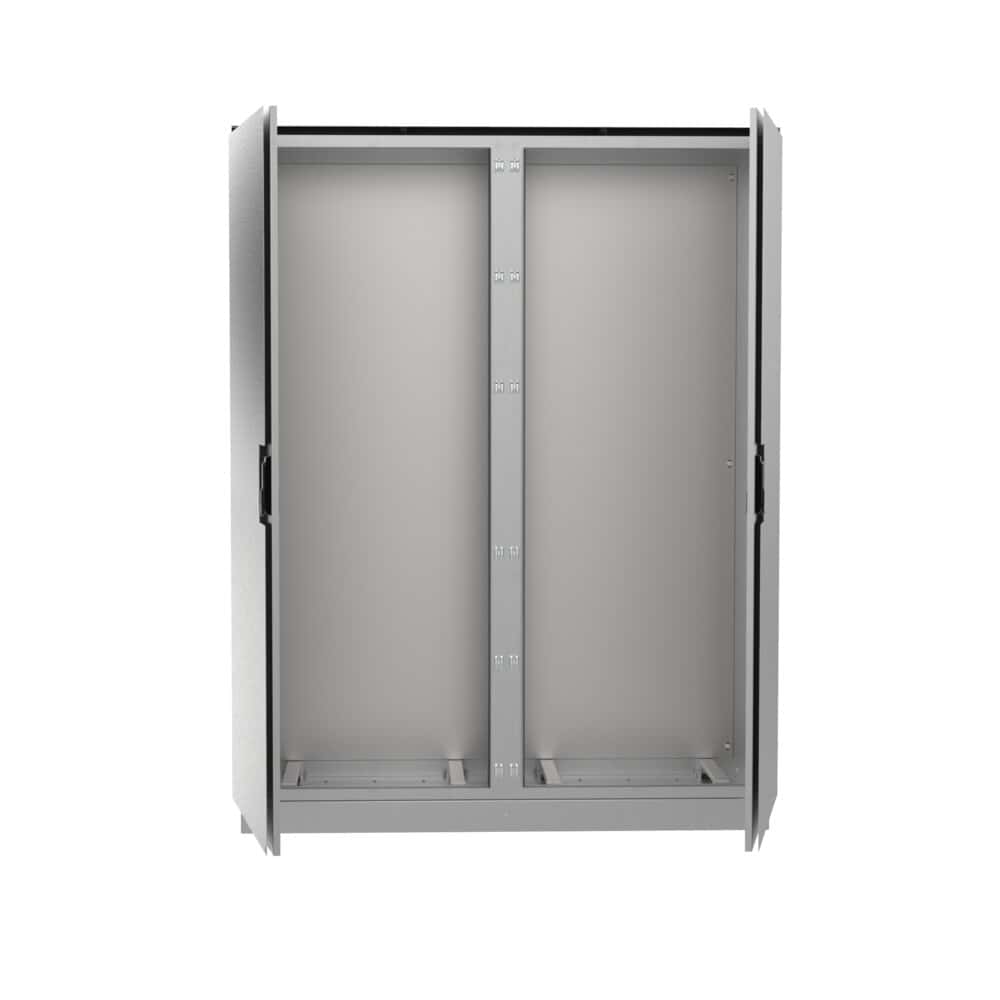

Armario de intemperie desert IP66: configuración alternativa del producto

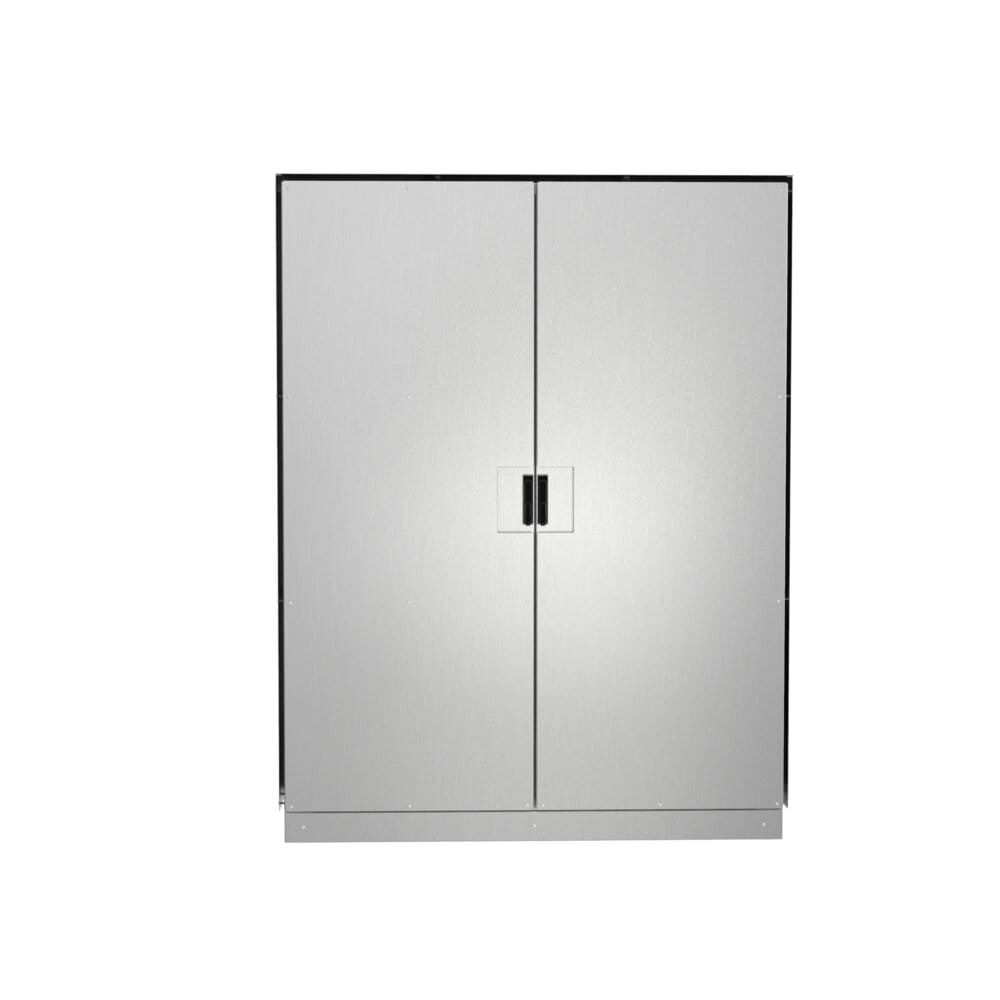

Armario de intemperie desert IP66: vista complementaria del producto

📄 Ficha técnica armario de intemperie desert ip66

DATOS TÉCNICOS

Medidas Mínimas	A=645-1045mm B=563-1263mm P=273-363mm
Medidas Máximas Puerta Doble	A=1246mm B=1263mm P=363mm
Medidas Mínimas Placa	A=565-1140mm
Medidas Mínimas Placa	B=445-540mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Maneta giratoria
Profundidad Útil	180-270 mm
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Material Placa Interior	Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas	silicona (-60 ºC a + 180 ºC), EMC

Tratamiento superficial con pigmento especial que disminuye aproximadamente el 50% de la radiación solar provocada por rayos infrarrojos

Acero Galvanizado pintado en poliéster RAL 7035

En AISI3L04 o bien AISI316L en ambientes especialmente agresivos

El aluminio en armarios que necesita una mayor refrigeración interior

Adecuado para zonas desérticas o en áreas con alta radiación solar

Protegido contra polvo, arena e inclemencias meteorológicas

Sin necesidad de equipos de refrigeración ni ventilación

Evita hasta un 90% de radiación solar directa

Estanco IP66 protege el interior de arena, lluvia, etc

Sin mantenimiento

Robusto y duradero

Zonas desérticas

Zonas portuarias

Zonas agrícolas

IP66, Norma IEC 60529-2004

IK10, Norma IEC 62262-2002

EN61969-3 Estructuras mecánicas para armarios de exterior y equipos electrónicos

IEC 60068-2-30 y IEC 60068-2-11

Construidos bajo Directiva CE de baja tensión 2014/35/UE

Certificado UL NºFile E342220

Resistencia a los choques con objetos punzantes EN 60439-5

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Fijación de Equipos DIN 41494 e IEC 297 (para 19”)

Fijación de Equipos IEC 917 (para ETSI o Métrico 515m/m)

Compatibilidad Electromagnética EMC y RFI (IP55)

Protección Electromagnética IEC TS 61587-3. (IP55)

REFERENCIAS 1 PUERTA	DIMENSIONES (mm)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	ALTO INTERNO	ANCHO INTERNO	FONDO INTERNO	BOCA ACCESO	FONDO ÚTIL	MEDIDAS PLACA
MVAB645627SOL	645	563	273	600	500	210	560×453	180	565×445
MVAB646627SOL	645	663	273	600	600	210	560×553	180	565×545
MVAB846636SOL	845	663	363	800	600	300	760×553	270	765×545
MVAB848636SOL	845	863	363	800	800	300	760×753	270	765×745
MVAB108636SOL	1045	863	363	1000	800	300	960×753	270	965×745
MVAB128636SOL	1245	863	363	1200	800	300	1160×753	270	1165×745
MVAB101036SOL	1045	1063	363	1000	1000	300	960×953	270	965×945
MVAB121036SOL	1245	1063	363	1200	1000	300	1160×953	270	1165×945
MVAB101236SOL	1045	1263	363	1000	1200	300	960×1153	270	965×1145
MVAB121236SOL	1245	1263	363	1200	1200	300	1160×1153	270	1165×1145
MVAC176646SOL	1700	663	463	1650	600	400	1540×490	375	1520×470
MVAC178646SOL	1700	863	463	1650	800	400	1540×690	375	1520×670
MVAC171046SOL	1700	1063	463	1650	1000	400	1540×890	375	1520×870
MVAC171246SOL	1700	1263	463	1650	1200	400	1540×1090	375	1520×1070
MVAC186646SOL	1850	663	463	1800	600	400	1690×490	375	1670×470
MVAC188646SOL	1850	863	463	1800	800	400	1690×690	375	1670×670
MVAC188656SOL	1850	863	563	1800	800	500	1690×690	475	1670×670
MVAC181046SOL	1850	1063	463	1800	1000	400	1690×890	375	1670×870
MVAC181056SOL	1850	1063	563	1800	1000	500	1690×890	475	1670×870
MVAC206656SOL	2050	663	563	2000	600	500	1890×490	475	1870×470
MVAC208646SOL	2050	863	463	2000	800	400	1890×690	375	1870×670
MVAC208656SOL	2050	863	563	2000	800	500	1890×690	475	1870×670
MVAC201046SOL	2050	1063	463	2000	1000	400	1890×890	375	1870×870
MVAC201056SOL	2050	1063	563	2000	1000	500	1890×890	475	1870×870

REFERENCIAS 2 PUERTAS	DIMENSIONES (mm)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	ALTO INTERNO	ANCHO INTERNO	FONDO INTERNO	BOCA ACCESO	FONDO ÚTIL	MEDIDAS PLACA
MVAB846636DSOL	845	663	363	800	600	300	746×246	270	740×240
MVAB848636DSOL	845	863	363	800	800	300	746×346	270	740×340
MVAB108636DSOL	1045	863	363	1000	800	300	946×346	270	940×340
MVAB128636DSOL	1245	863	363	1200	800	300	1146×346	270	1140×340
MVAB101036DSOL	1045	1063	363	1000	1000	300	946×446	270	940×440
MVAB121036DSOL	1245	1063	363	1200	1000	300	1146×446	270	1140×440
MVAB121236DSOL	1245	1263	363	1200	1200	300	1146×546	270	1140×540
MVAC181246SOL	1850	1263	463	1800	1200	400	1690×490	375	1670×470
MVAC181256SOL	1850	1263	563	1800	1200	500	1690×490	475	1670×470
MVAC201246SOL	2050	1263	463	2000	1200	400	1890×490	375	1870×470
MVAC201256SOL	2050	1263	563	2000	1200	500	1890×490	475	1870×470
MVAC201446SOL	2050	1463	463	2000	1400	400	1890×590	375	1870×570
MVAC201456SOL	2050	1463	563	2000	1400	500	1890×590	475	1870×570
MVAC201646SOL	2050	1663	463	2000	1600	400	1890×690	375	1870×670
MVAC201656SOL	2050	1663	563	2000	1600	500	1890×690	475	1870×670

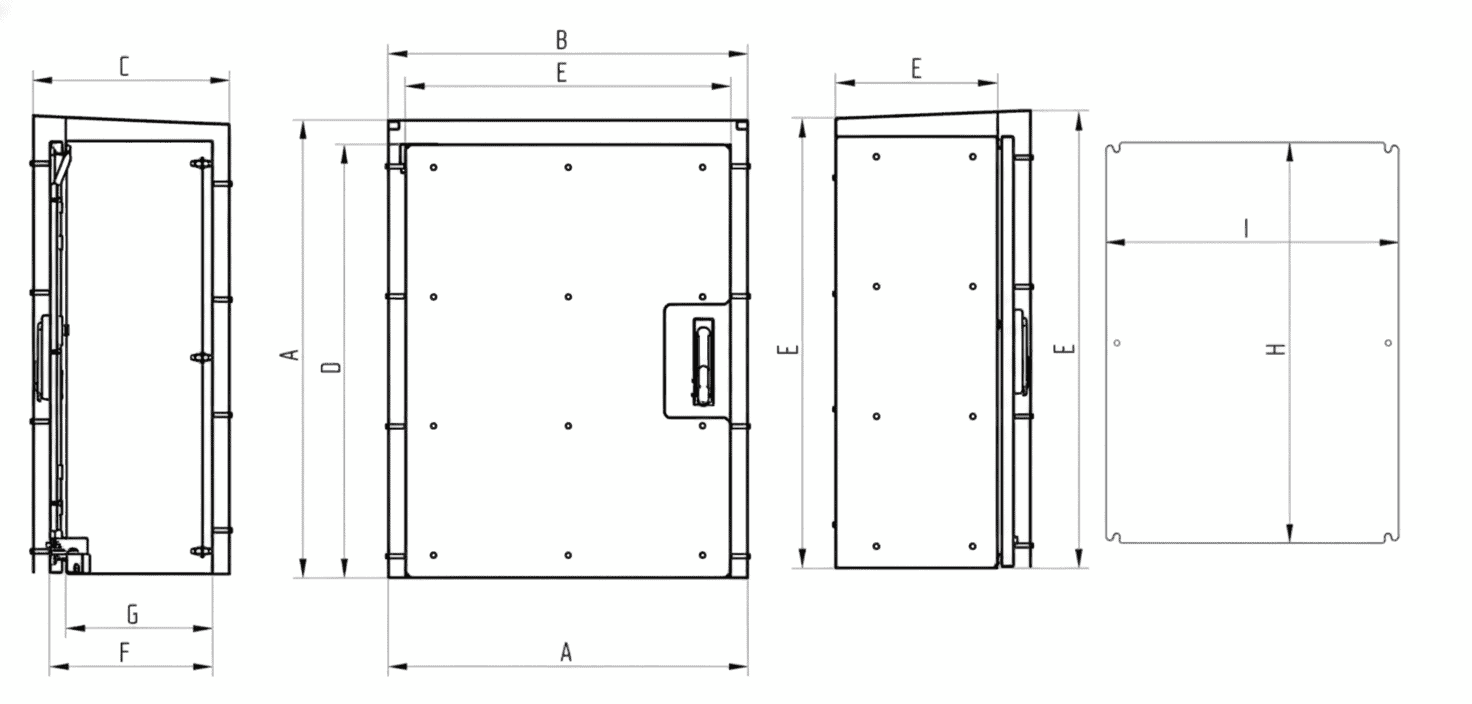

Croquis:
