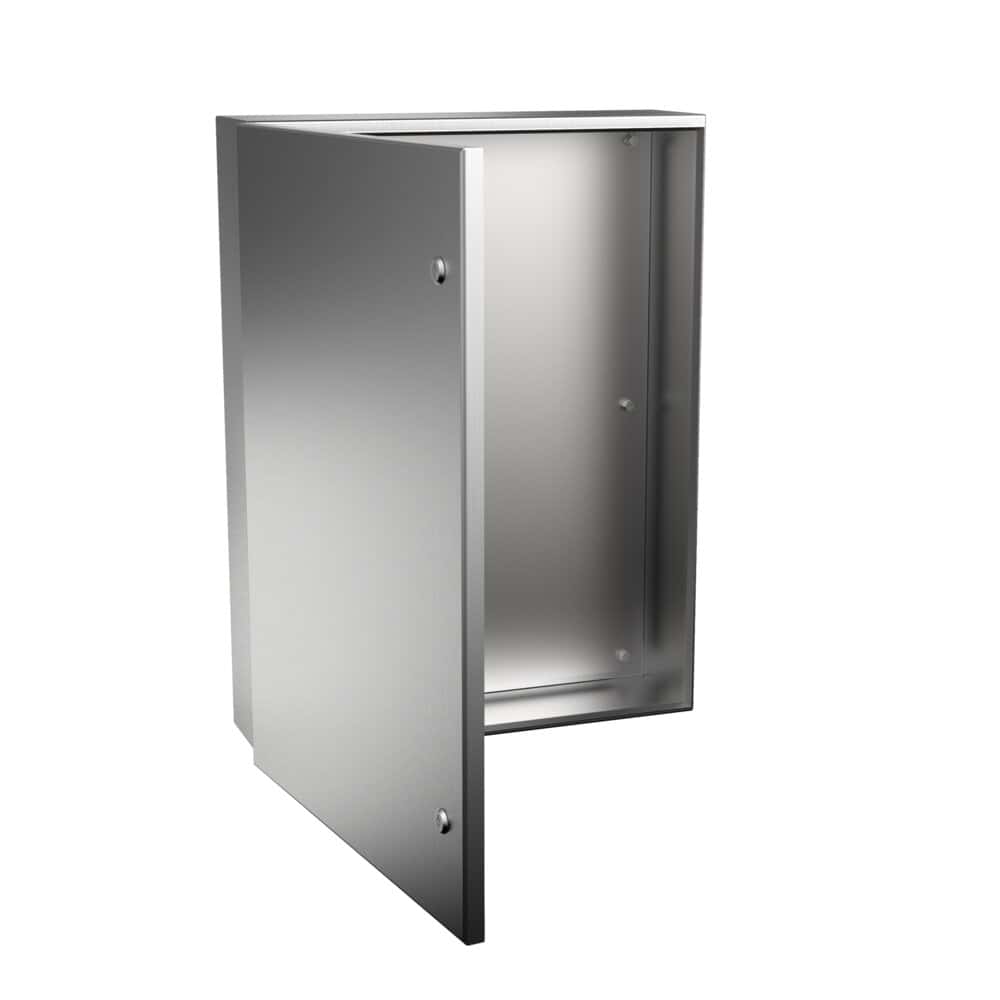

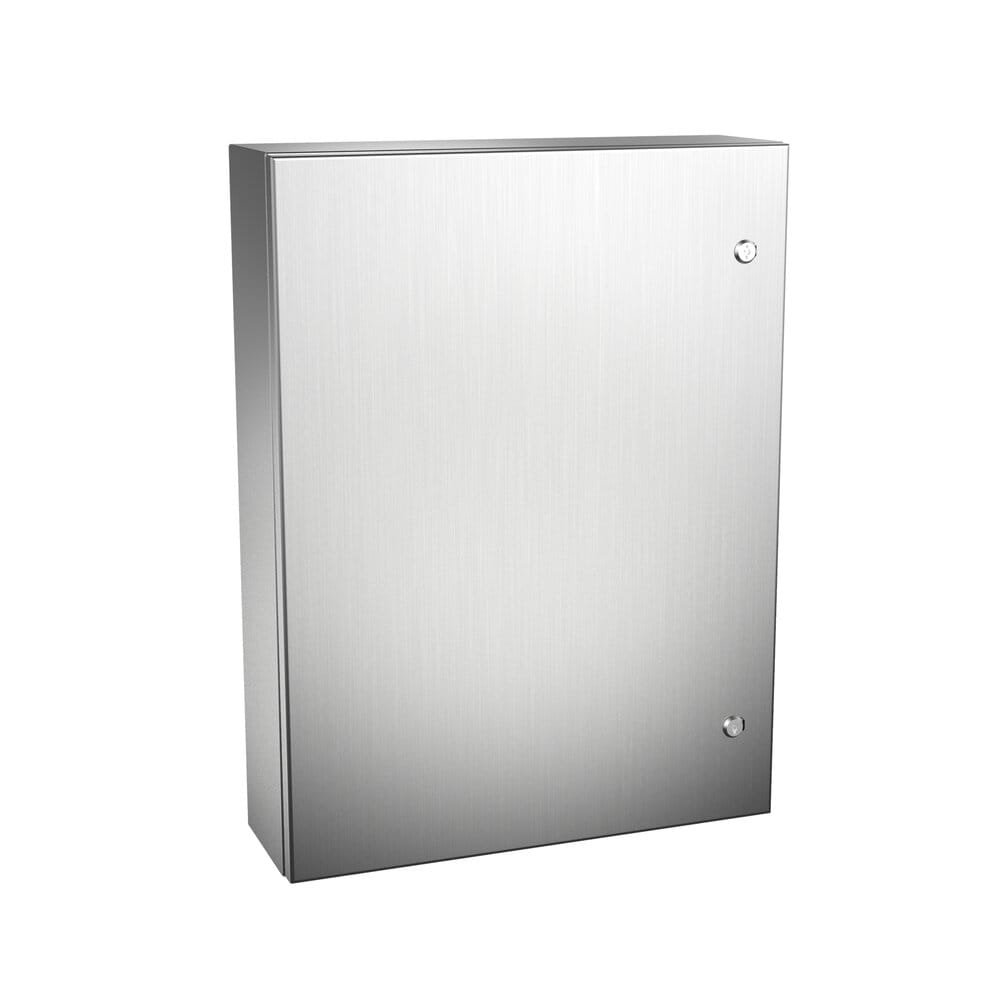

Armario EMC Luxor con junta de EPDM conductora entre marco y las superficies de contacto, garantizando una perfecta conexión eléctrica y apantallamiento superior. Tiene todas las homologaciones necesarias para garantizar la seguridad en sus montajes eléctricos.
Certificados bajo normativa EMC 2014/30/UE
| Medidas Mínimas | A=300-1200mm B=200-1200mm P=155-300mm |
|---|---|
| Medidas Mínimas Placa | A=240-1140mm |
| Medidas Mínimas Placa | B=130-1140mm |
| Espesor Cuerpo | 1.5 mm | 15/10 mm 0.059 " | 16 Gauge |
| Apertura Puerta | 120 ° |
| Tipo Puerta | Puerta ciega |
| Tipo Apertura | Giratoria con bisagras ocultas |
| Sistema Cierre | Cierres de cuarto de vuelta doble bit |
| Profundidad Útil | 270 mm |
| Material | AISI 304L/AISI 316L |
| Acabado | Satinado |
| Material Placa | Galvanizado |
| Junta Estanca | EMC |
| Temperatura Trabajo | -40°C a +100°C (reducida exposición +160ºC) |
| Voltaje Maximo | 1000 V |
| Materiales Alternativos | AISI 316L, Aluminio, Galvanizado |
|---|---|
| Acabados Alternativos | Pintado RAL 7035 |
| Material Placa Interior | Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable |
| Juntas Alternativas | silicona (-60 ºC a + 180 ºC), Poliuretano |
|
REFERENCIAS 1 PUERTA |
DIMENSIONES (mm) |
|||||||||
|
PUERTA CIEGA (x) |
ALTO -A- |
ANCHO -B- |
FONDO -C- |
BOCA ACCESO -GxH- |
FONDO ÚTIL -D- |
ÁREA MECANIZABLE |
MEDIDAS PLACA -ExF- |
PESO (Kg) |
VOLUMEN (m³) |
|
|
PUERTA |
LATERAL |
|||||||||
|
MVHB302015EMC |
300 |
200 |
155 |
260×153 |
125 |
220×76 |
270×125 |
265×145 |
4,65 |
0,01 |
|
MVHB383015EMC |
380 |
300 |
155 |
340×253 |
125 |
300×176 |
350×125 |
345×245 |
7,68 |
0,02 |
|
MVHB404021EMC |
400 |
400 |
210 |
360×353 |
180 |
320×276 |
370×180 |
365×345 |
11,12 |
0,04 |
|
MVHB504021EMC |
500 |
400 |
210 |
460×353 |
180 |
420×276 |
470×180 |
465×345 |
13,51 |
0,05 |
|
MVHB604021EMC |
600 |
400 |
210 |
560×353 |
180 |
520×276 |
570×180 |
565×345 |
15,74 |
0,06 |
|
MVHB606021EMC |
600 |
600 |
210 |
560×553 |
180 |
520×476 |
570×180 |
565×545 |
22,0 |
0,08 |
|
MVHB705021EMC |
700 |
500 |
210 |
660×453 |
180 |
620×376 |
670×180 |
665×445 |
21,55 |
0,08 |
|
MVHB806030EMC |
800 |
600 |
300 |
760×553 |
270 |
720×476 |
770×270 |
765×545 |
31,35 |
0,16 |
|
MVHB108030EMC |
1000 |
800 |
300 |
960×753 |
270 |
920×676 |
970×270 |
965×745 |
50,69 |
0,26 |
|
MVHB121030EMC |
1200 |
1000 |
300 |
1090×890 |
275 |
1000×800 |
1190×265 |
1070×870 |
78,82 |
0,46 |
|
REFERENCIAS 2 PUERTAS |
DIMENSIONES (mm) |
|||||||||
|
PUERTA CIEGA (x) |
ALTO -A- |
ANCHO -B- |
FONDO -C- |
BOCA ACCESO -GxH- |
FONDO ÚTIL -D- |
ÁREA MECANIZABLE |
MEDIDAS PLACA -ExF- |
PESO (Kg) |
VOLUMEN (m³) |
|
|
PUERTA |
LATERAL |
|||||||||
|
MVHB806030DEMC |
800 |
600 |
300 |
746×546 |
270 |
720×217,5 y 720×273,5 |
770×240 |
740×540 |
32,5 |
0,16 |
|
MVHB101030DEMC |
1000 |
1000 |
300 |
946×946 |
270 |
920×417,5 y 920×373,5 |
970×240 |
940×940 |
62,0 |
0,32 |
|
MVHB121230DEMC |
1200 |
1200 |
300 |
1146×1146 |
270 |
1120×517,5 y 1120×473,5 |
1170×240 |
1140×1140 |
92,09 |
0,39 |
Croquis:
