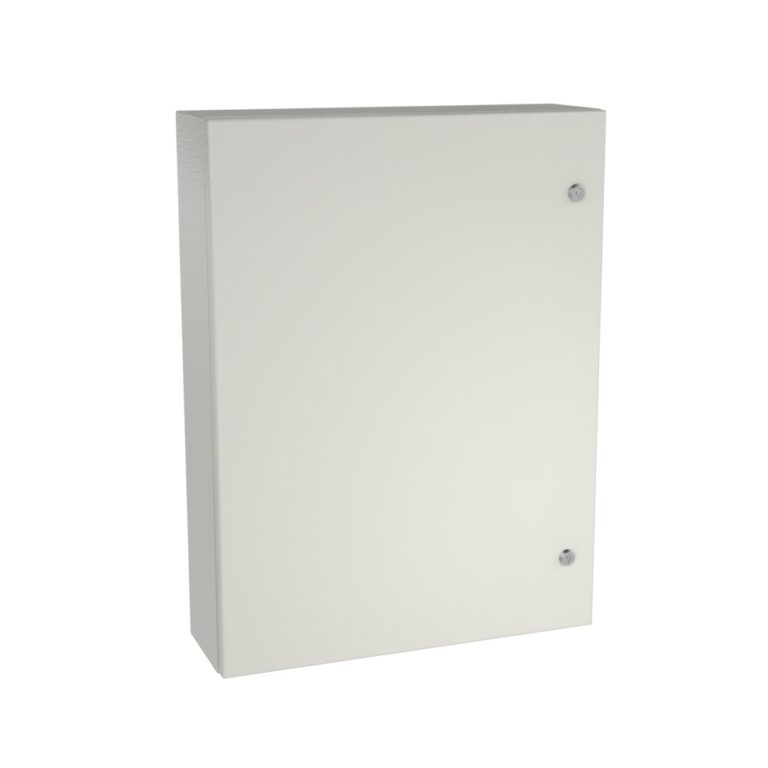

Caja mural aluminio luxor IP66

SERIE LUXOR IP66

Caja eléctrica mural de aluminio Serie Luxor de una o dos puertas con acabado estándar en pintura RAL 7035. El único armario del mercado fabricado íntegramente en aluminio de grandes medidas.

Perfecta refrigeración gracias al aluminio, que consigue que el armario expulse el calor al exterior naturalmente por toda su superficie.

DATOS TÉCNICOS
Medidas Mínimas A=300-1200mm   B=200-1200mm   P=155-300mm
Medidas Máximas Puerta Doble A=1200mm   B=1200mm   P=300mm
Medidas Mínimas Placa A=264-1140mm
Medidas Mínimas Placa B=147-1140mm
Espesor Cuerpo 1.5 mm | 15/10 mm
0.059 " | 16 Gauge
Apertura Puerta 120 °
Tipo Puerta Puerta ciega
Tipo Apertura Giratoria con bisagras ocultas
Sistema Cierre Cierres de cuarto de vuelta doble bit, Maneta giratoria con 3 puntos de enclavamiento
Profundidad Útil 125-275 mm
Material Aluminio pintado
AcabadoPintado
Material Placa Galvanizado
Junta Estanca Poliuretano
Voltaje Maximo 1000 V
OPCIONES ALTERNATIVAS
Acabados AlternativosPintado RAL 7035
Apertura Puerta Alternativa 170º
Puerta Alternativa Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas EMC
Area MecanizablePuerta: 220x76-1000x990, Lateral: 270x125-1170x265
A la medida según su necesidad
Con posibilidad de dos puertas (a partir de 800x600)
IP66 en dos puertas con montaje intermedio según Norma IEC 60529
Acabado en pintura texturizada con otros colores RAL bajo pedido
Tejado para proteger del sol, lluvia, etc
Versión EMC según norma CEE 2014/30/UE de compatibilidad electromagnética
Amplio espacio de montaje
Peso 3 veces inferior a un armario normal
Perfecta refrigeración, gracias al aluminio, que consigue que el armario expulse el calor al exterior naturalmente por toda su superficie
Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto
Con canal vierteaguas que evita el contacto de líquidos con la junta de poliuretano y bisagras ocultas
El cuadro eléctrico viene de serie con cierres de cuarto de vuelta de doble bit
Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente
Especialmente diseñado para la colocación de automatismos, controles de máquinas, contadores, calefacción, aire acondicionado, sistemas de control, distribución eléctrica, redes industriales
IP66 (IP55 en dos puertas) según norma IEC EN 62208 y EN 60529
Grado de resistencia contra impacto IK10 según Norma IEC 62208 y EN 62262
Construidos bajo normativa CE 2014/35/UE
Certificado UL Nema 4x, 12, 3r, 1. Nº File E342220

REFERENCIAS

DIMENSIONES (mm)

PUERTA CIEGA

(x)

ALTO

-A-

ANCHO

-B-

FONDO

-C-

ALTO ÚTIL

INTERIOR

ANCHO ÚTIL

INTERIOR

FONDO ÚTIL

INTERIOR

ÁREA MECANIZABLE

MEDIDAS PLACA

-ExF-

PUERTA

LATERAL

MVALB302015

300

200

155

237

137

135

214,5×78,7

270×150

240×130

MVALB383015

380

300

155

317

237

135

294,5×178,7

350×250

320×230

MVALB383021

380

300

210

317

237

190

294,5×178,7

350×250

320×230

MVALB404021

400

400

210

337

337

190

314,5×278,7

370×350

340×330

MVALB504021

500

400

210

437

337

190

414,5×278,7

470×350

440×330

MVALB505021

500

500

210

437

437

190

414,5×378,7

470×450

440×430

MVALB603821

600

400

210

537

337

190

514,5×278,7

570×350

540×330

MVALB705021

700

500

210

637

437

190

614,5×378,7

670×450

640×430

MVALB605021

600

500

210

537

437

190

514,5×378,7

570×450

540×430

MVALB606021

600

600

210

537

537

190

514,5×478,7

570×550

540×530

MVALB806030

800

600

300

737

537

280

714,5×478,7

770×550

740×530

MVALB808030

800

800

300

737

737

280

653×613

770×750

740×730

MVALB108030

1000

800

300

937

737

280

853×613

970×750

940×730

MVALB128030

1200

800

300

1137

737

280

1053×613

1170×750

1140×730

MVALB101030

1000

1000

300

937

937

280

853×813

970×950

940×930

MVALB121030

1200

1000

300

1137

937

280

1053×813

1170×950

1140×930

*MVALB101230

1000

1200

300

946

1146

275

1053×1013

970×240

870×1070

*MVALB121230

1200

1200

300

1146

1146

275

853×1013

1170×240

1070×1070

* Diseño Tribeca

Separación placa fondo 20mm

REFERENCIAS

DIMENSIONES (mm)

2 PUERTAS CIEGAS

(x)

ALTO

– A –

ANCHO

– B –

FONDO

– C –

BOCA

ACCESO

FONDO

ÚTIL

ÁREA MECANIZABLE

MEDIDAS PLACA

-ExF-

PUERTA

LATERAL

MVALB806030D

800

600

300

746 x 546

270

720×217.5 y 720×173.5

720×240

740 x 540

MVALB808030D

800

800

300

746 x 746

720×317.5 y 720×273.5

720×240

740 x 740

MVALB108030D

1000

800

300

946 x 746

920×317.5 y 920×273.5

970×240

940 x 740

MVALB128030D

1200

800

300

1146 x 746

1120×317.5 y 1120×273.5

1170×240

1140 x 740

MVALB101030D

1000

1000

300

946 x 946

920×417.5 y 920×373.5

970×240

940 x 940

MVALB121030D

1200

1000

300

1146 x 946

1120×617.5 y 1120×573.5

1170×240

1140 x 940

MVALB121230D

1200

1200

300

1146 x 1146

1120×717.5 y 1120×673.5

1170×240

1140 x 1140

Separación placa fondo 20mm
