Caja eléctrica IP67 inox mural luxor

SERIE LUXOR-AMPHIBOX

Las cajas ip67 inox son estancas de la Serie Luxor Amphibox fabricadas en acero inoxidable AISI 304L, combinan unas características ideales para aplicaciones eléctricas y electrónicas, donde la perfecta estanqueidad y seguridad contra el polvo y el agua sean imprescindibles.

Permanecen estancos un mínimo de 30 minutos a 1 metro de profundidad.

Sus características más apreciadas son la facilidad de desmontaje mediante tornillos y su puerta giratoria 120º que permite la actuación en el interior del cuadro sin necesidad de desmontaje.

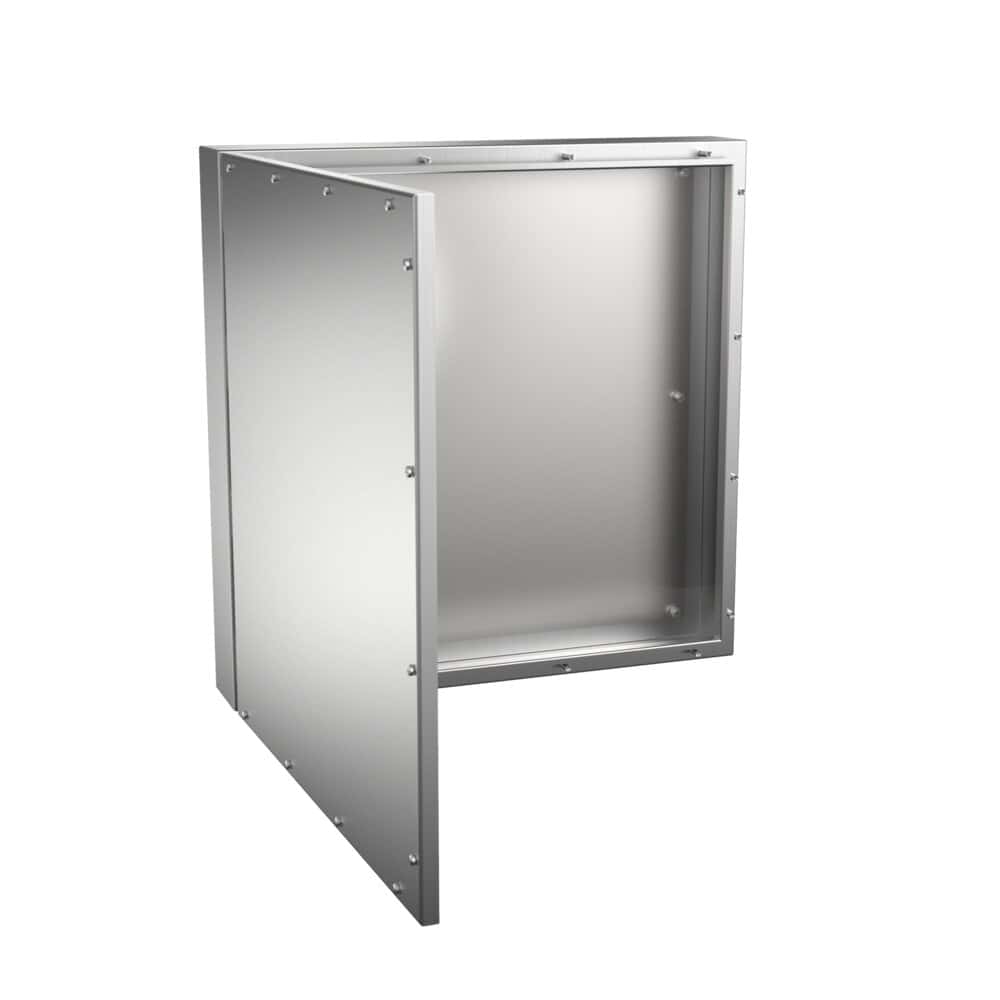

Caja eléctrica IP67 inox mural luxor: vista principal del producto

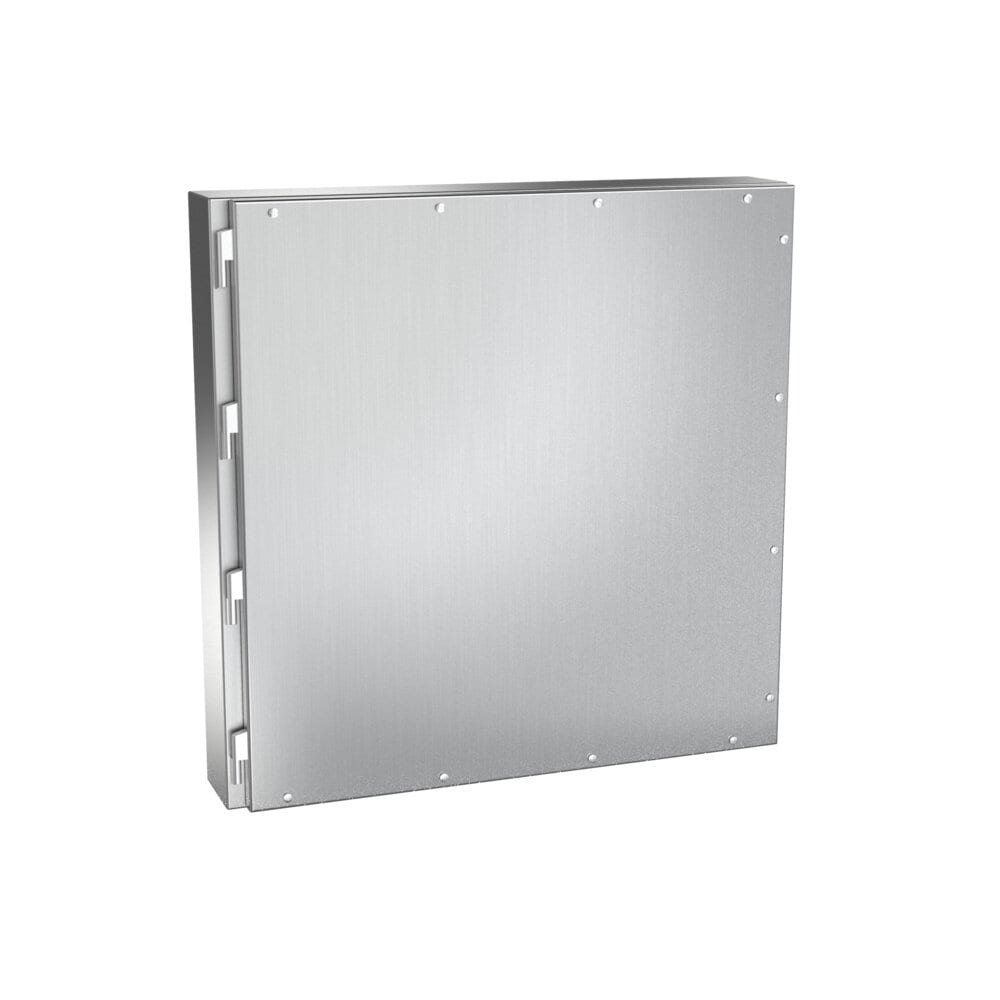

Caja eléctrica IP67 inox mural luxor: vista de detalle del producto

DATOS TÉCNICOS

Medidas Mínimas	A=300-1200mm B=200-1200mm P=155-300mm
Medidas Mínimas Placa	A=220-1120mm
Medidas Mínimas Placa	B=120-1120mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	180 °
Tipo Puerta	Puerta ciega
Tipo Apertura	Atornillada, Giratoria
Profundidad Útil	129-274 mm
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Material Placa Interior	Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas	EMC, silicona (-60 ºC a + 180 ºC)
Area Mecanizable	Puerta: 215,5x110,5-1020x1020, Lateral: 270x99-1170x244, Inferior: 99x170-244x1170

A la medida según su necesidad

Aconsejamos la utilización de nuestros prensaestopas de acero inoxidable IP68 para el paso de cables

En acero inoxidable AISI 316L EN 14404

Acabado en pintura texturizada con otros colores RAL bajo pedido

Junta de protección electromagnética EMC entre marco y las superficies de contacto. Garantizando una perfecta conexión eléctrica. Norma 2014/30/UE

El sellado permite la protección total contra polvo y agua a corto plazo de 1 metro de profundidad

Resistencia a la corrosión y al impacto. La más alta del mercado IK10

Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto

Se entrega con film protector

Con canal vierteaguas que evita el contacto de líquidos con la junta de poliuretano

Armario eléctrico compacto resistencia a la corrosión C5M, según norma ISO 12944

Esta combinación de características de estanqueidad y resistencia lo hacen ideal para el alojamiento interior de aparatos electrónicos y eléctricos delicados en entornos adversos

IP67 bajo Norma IEC EN 60529. Sumergible a 1m durante 30 minutos

Resistencia al impacto IK10 según Norma IEC 62262

CE según norma de baja tensión 2014/35/UE

Resistencia a la corrosión C5M, según norma ISO 12944

Cumple con Normativa RoHs

Resistencia a la corrosión C5M, según norma ISO 12944 (AISI 316)

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS	DIMENSIONES (mm)
PUERTA CIEGA	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	ÁREA MECANIZABLE			MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
PUERTA CIEGA	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	PUERTA	LATERAL	INFERIOR	MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
MVAB302015/67	300	200	155	226×121	129	215,5×110,5	270×99	99×170	220×120	4,602	0,01
MVAB383015/67	380	300	155	306×221	129	295,5×210,5	350×99	99×270	300×220	7,624	0,02
MVAB383021/67	380	300	210	306×221	184	295,5×210,5	350×154	154×270	300×220	8,517	0,03
MVAB404021/67	400	400	210	326×321	184	315,5×310,5	370×154	154×370	320×320	11,148	0,04
MVAB504021/67	500	400	210	426×321	184	415,5×310,5	470×154	154×370	420×320	13,49	0,05
MVAB505021/67	500	500	210	426×421	184	415,5×410,5	470×154	154×470	420×420	16,201	0,06
MVAB705021/67	700	500	210	626×421	184	615,5×410,5	670×154	154×470	620×420	21,504	0,08
MVAB603815/67	600	380	155	526×301	129	515,5×290,5	570×99	99×350	520×300	13,792	0,06
MVAB603821/67	600	380	210	526×301	184	515,5×290,5	570×154	154×350	520×300	15,082	0,06
MVAB605021/67	600	500	210	526×421	184	515,5×410,5	570×154	154×470	520×420	18,853	0,07
MVAB606021/67	600	600	210	526×521	184	515,5×510,5	570×154	154×570	520×520	21,962	0,08
MVAB806030/67	800	600	300	726×521	274	715,5×510,5	770×244	244×570	720×520	31,342	0,16
MVAB808030/67	800	800	300	726×721	274	620×620	770×244	244×770	720×720	39,78	0,21
MVAB108030/67	1000	800	300	960×721	274	820×620	970×244	244×720	920×720	50,418	0,26
MVAB128030/67	1200	800	300	1126×721	274	1020×620	1170×244	244×770	1120×720	59,247	0,31
MVAB101030/67	1000	1000	300	926×921	274	820×820	970×244	244×970	920×920	60,85	0,32
MVAC121230/67	1200	1200	300	1126×1121	274	1020×1020	1170×244	244×1170	1120×1120	83,58	0,39
Versión: Normativa UL	Añadir "UL" a la referencia. Ej. "MVAB128030/67UL"

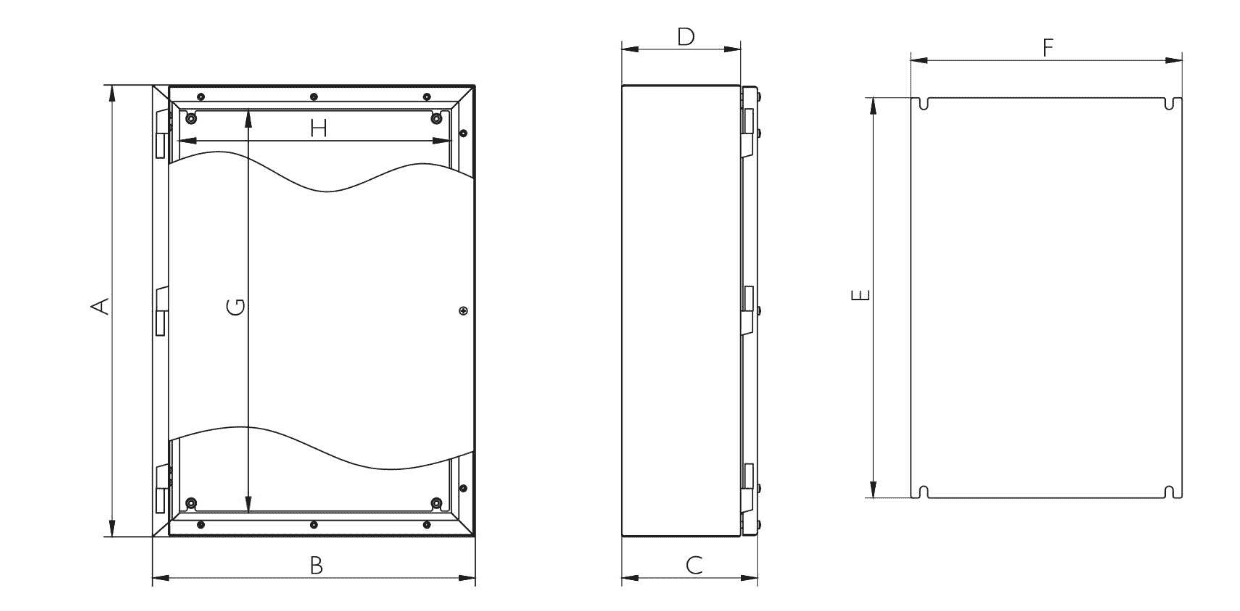

Croquis:
