Caja Mural Techo Inclinado IP69K

SERIE FRESH

Caja mural con techo inclinado higiénico mural Serie Fresh Luxor IP69K está diseñado especialmente para la industria alimentaria. Sin aberturas, bisagras y canal vierteaguas en donde pudieran alojarse bacterias; es robusto, de fácil apertura mediante cierres y gran amplitud de apertura. La inclinación de su tejadillo evita la colocación de objetos en su superficie y dispone de un acabado superficial electropulido en dirección vertical, consiguiendo así la no proliferación de bacterias y virus en la superficie del armario.

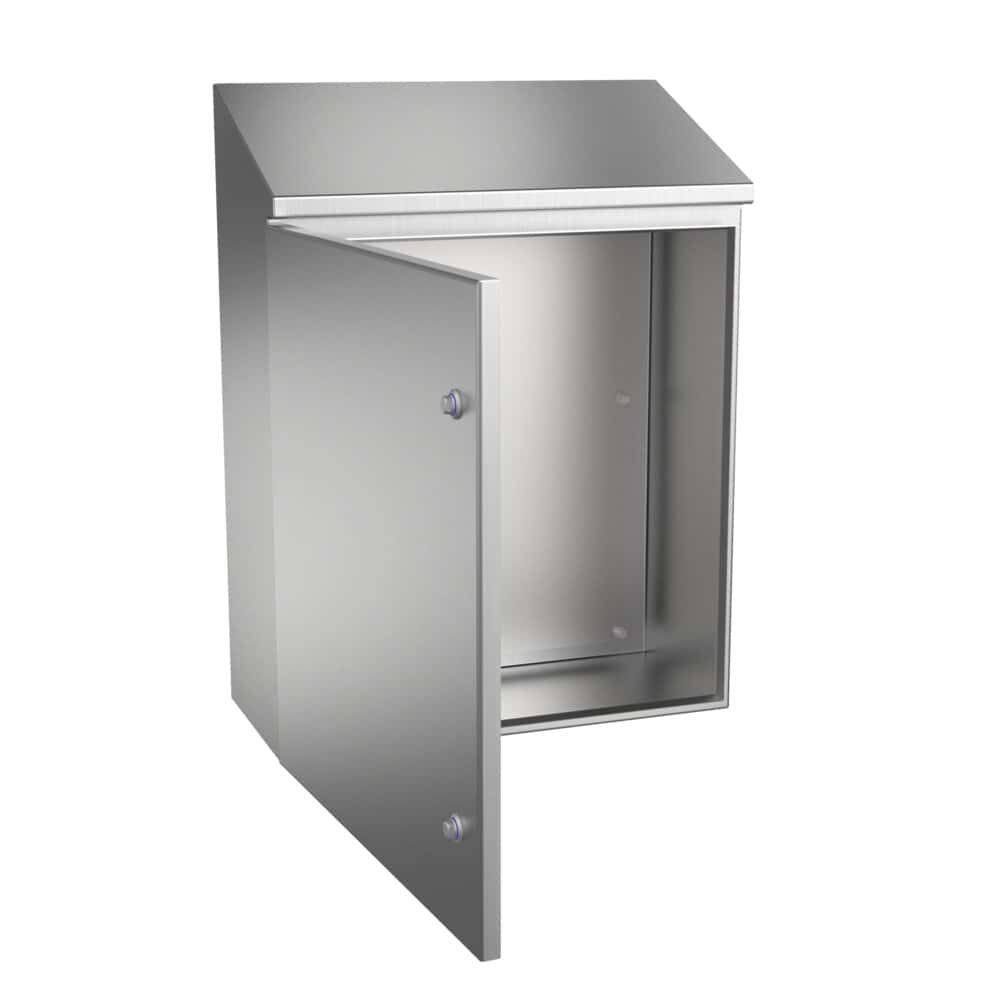

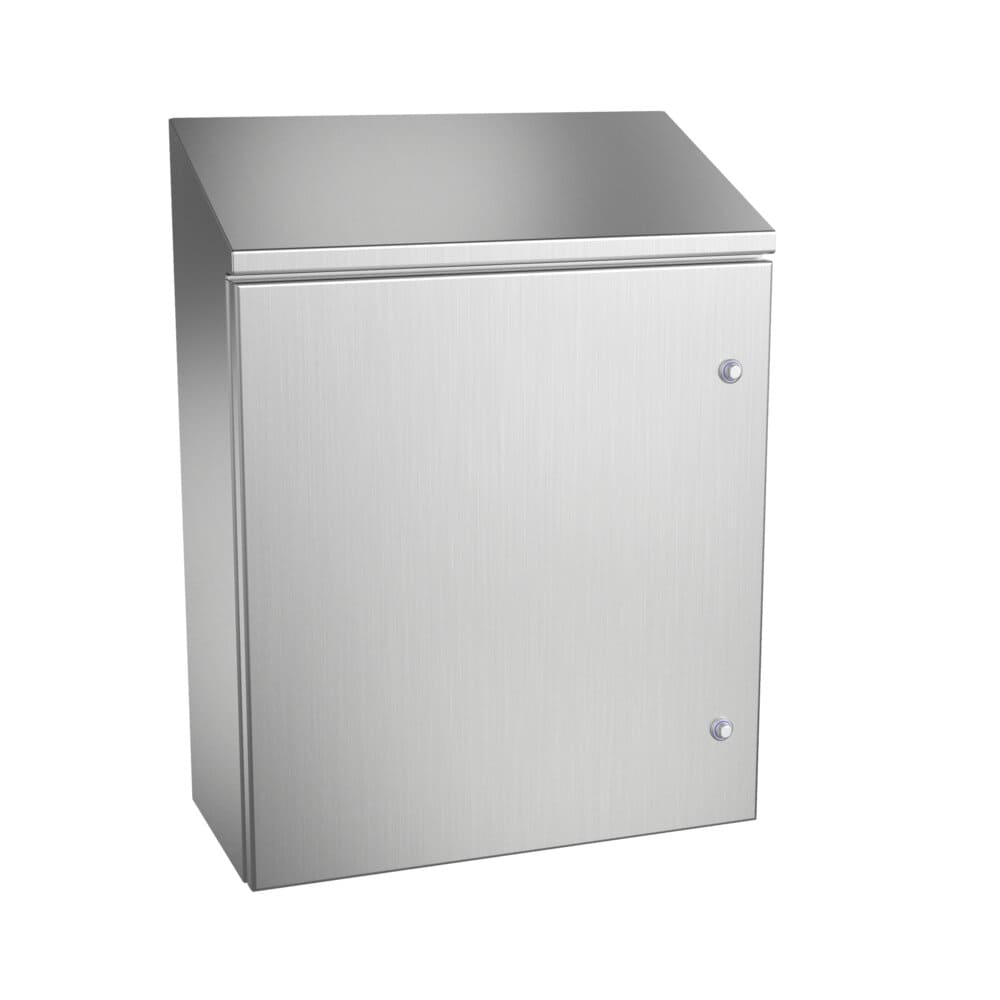

Caja Mural Techo Inclinado IP6K9K: vista principal del producto

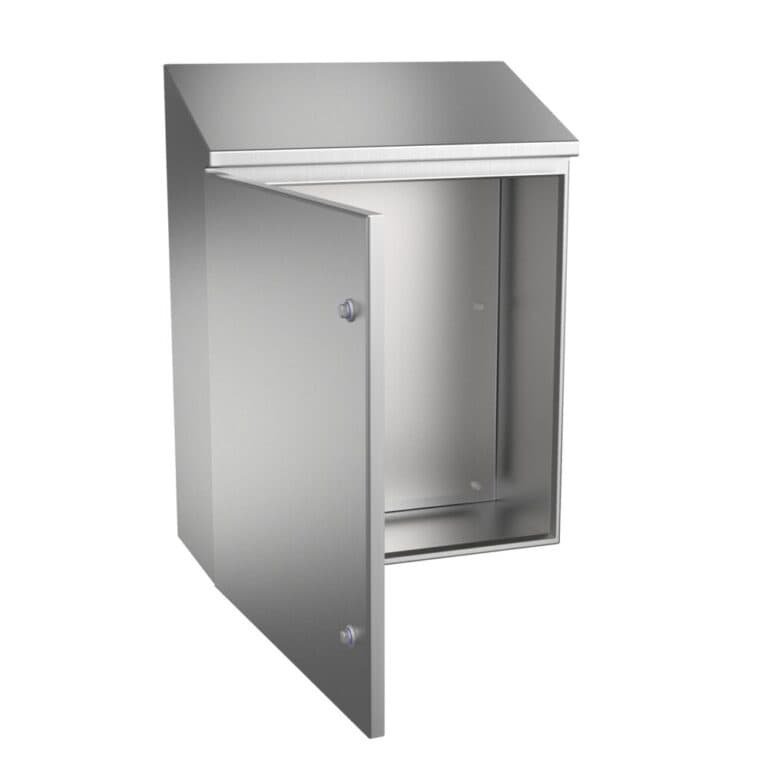

Caja Mural Techo Inclinado IP6K9K: vista de detalle del producto

DATOS TÉCNICOS

Medidas Mínimas	A=500-1200mm B=300-1000mm P=155-300mm
Medidas Mínimas Placa	A=290-990mm
Medidas Mínimas Placa	B=240-940mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	120 °
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Cierres Hygienic
Profundidad Útil	125-270 mm
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Sistemas de Cierres Alternativos	Cierres de cuarto de vuelta doble bit
Puerta Alternativa	Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior	Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas	silicona (-60 ºC a + 180 ºC)
Area Mecanizable	Puerta: 280,2x195,2-928x835, Lateral: 459,2x95-1159,2x240

Con posibilidad de dos puertas (a partir de 800x600)

Zócalos y patas metálicas

En acero inoxidable AISI 316L EN 14404

Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda

Se entrega con film protector que evita arañazos y rozaduras durante su manipulación.

Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto

Sin aberturas donde pudieran alojarse bacterias

Apertura de la puerta a 120°. Apertura estándar hacia la izquierda, especificar si se desea a la derecha

Con acabado electropulido que ayuda a resbalar los líquidos y junta hidrófuga que evita depositarse suciedad y bacterias

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente

Especialmente diseñado para la industria alimentaria y salas blancas, precocinados, empresas lácteas, vitivinícolas o cualquier otro lugar donde sea imprescindible un ambiente limpio

IP66(W) según Norma IEC 60529

ISO 20653 - IP6K9K

DIN EN ISO 14 159 Seguridad en máquinas – Requisitos en higiene para la configuración de máquinas

Directiva máquinas industria alimentaria (2006/42/CE)

EHEDG Guideline Hygienic Design apart. 13 de aparatos para procesos abiertos

DIN EN 1672-2:2005 Requisitos máquinas para la industria alimentaria

Resistencia contra impacto IK10, IEC 62262

Normativa de industria alimentaria, materiales en contacto con alimentos (CE1935/2004)

Cumple directiva de baja tensión 2014/35/UE

Cumple normativa RoHs

Certificado UL Nema 4x, 12, 3r y I a petición. Nº File E342220

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS 1 PUERTA		DIMENSIONES (mm)
ACERO INOXIDABLE AISI 304L	ACERO INOXIDABLE AISI 316L	ALTURA -A-	ANCHO -B-	PROFUNDIDAD -C-	DIMENSIONES DE LA PLACA -ExF-
MVAB302015	MVAB302015316	300	200	150	270×150
MVAB353015	MVAB353015316	350	300	150	320×250
MVAB353020	MVAB353020316	350	300	200	320×250
MVAB403020	MVAB403020316	400	300	200	370×250
MVAB404020	MVAB404020316	400	400	200	370×350
MVAB504020	MVAB504020316	500	400	200	470×350
MVAB505020	MVAB505020316	500	500	200	470×450
MVAB604020	MVAB604020316	600	400	200	570×350
MVAB604025	MVAB604025316	600	400	250	570×350
MVAB605020	MVAB605020316	600	500	200	570×450
MVAB605025	MVAB605025316	600	500	250	570×450
MVAB606020	MVAB606020316	600	600	200	570×550
MVAB606030	MVAB606030316	600	600	300	570×550
MVAB705020	MVAB705020316	700	500	200	670×450
MVAB705025	MVAB705025316	700	500	250	670×450
MVAB806020	MVAB806020316	800	600	200	770×550
MVAB806025	MVAB806025316	800	600	250	770×550
MVAB806030	MVAB806030316	800	600	300	770×550
MVAB808020	MVAB808020316	800	800	200	770×750
MVAB808030	MVAB808030316	800	800	300	770×750
MVAB106025	MVAB106025316	1000	600	250	970×550
MVAB106030	MVAB106030316	1000	600	300	970×550
MVAB108025	MVAB108025316	1000	800	250	970×750
MVAB108030	MVAB108030316	1000	800	300	970×750
MVAB126030	MVAB126030316	1200	600	300	1170×550
MVAB128030	MVAB128030316	1200	800	300	1170×750

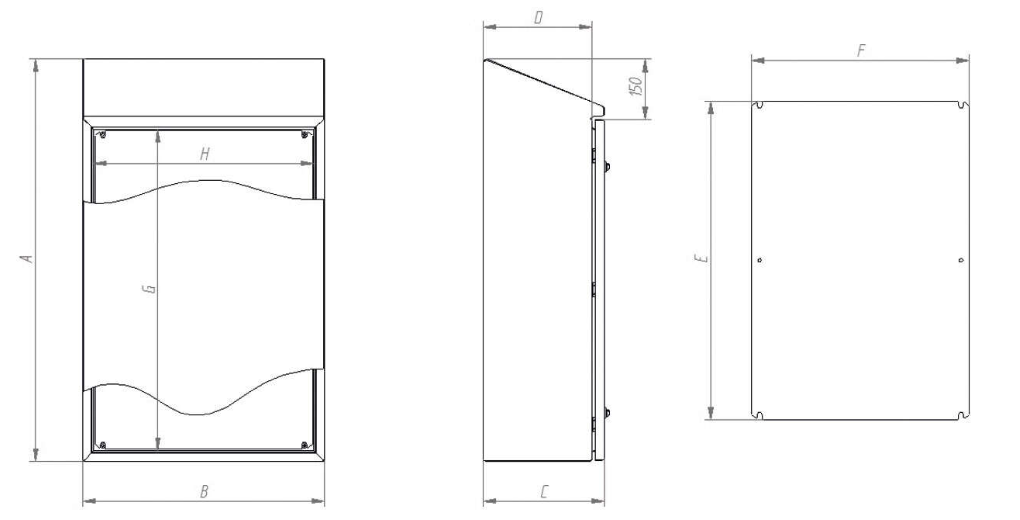

Croquis:

Accesorios:

Prensaestopas métrica poliamida IP68

Prensaestopas PG poliamida IP68

Prensaestopas métrica acero inoxidable AISI316L

Prensaestopas métrica acero inoxidable IP68

Prensaestopas métrica latón niquelado IP68

Prensaestopas métrico hygienic IP69K

Prensaestopas métrico IP69K
