Armario hygienic design luxor IP69K

SERIE HYGIENIC DESIGN

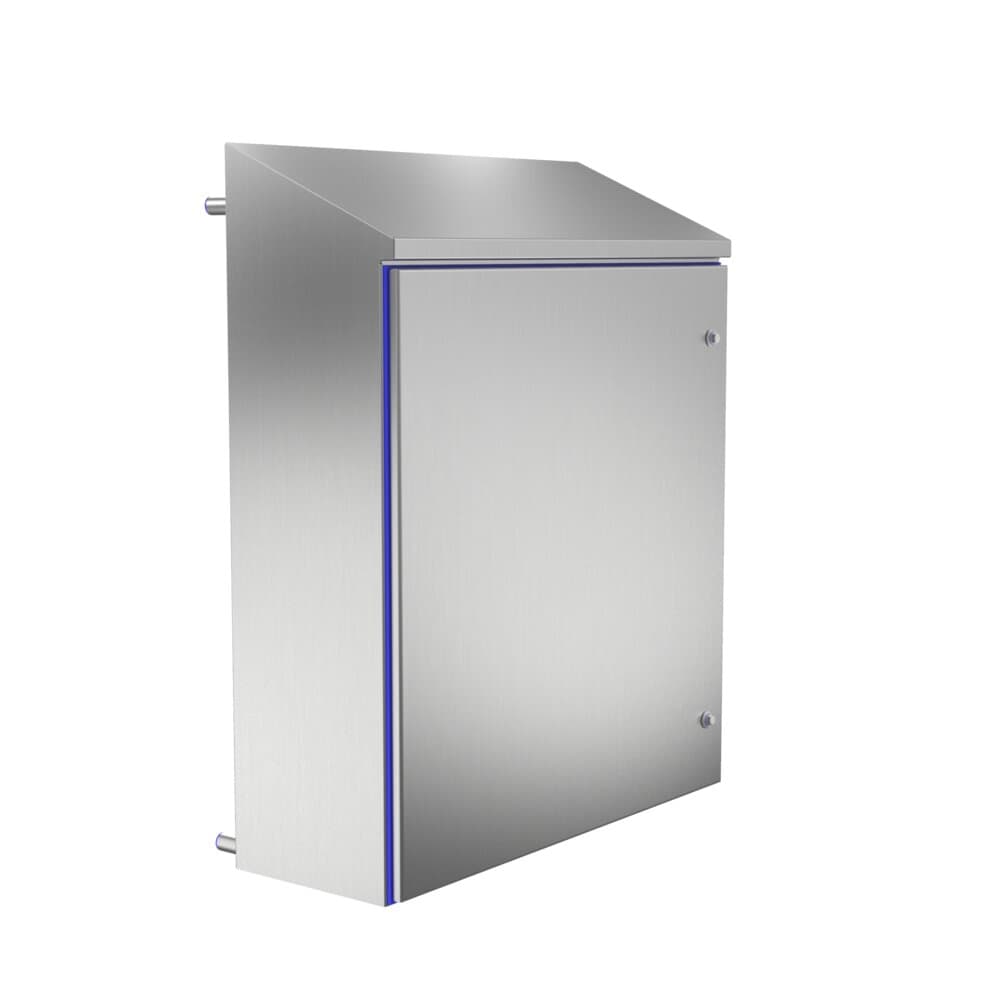

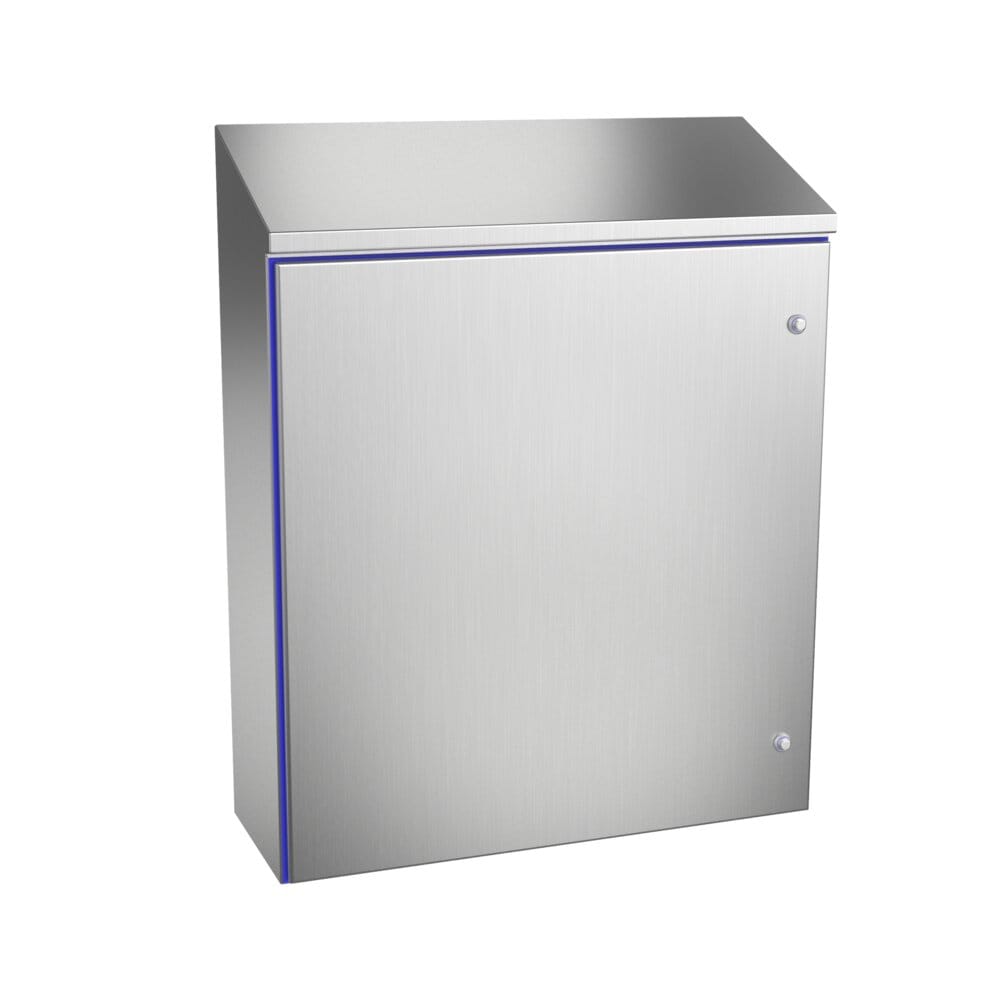

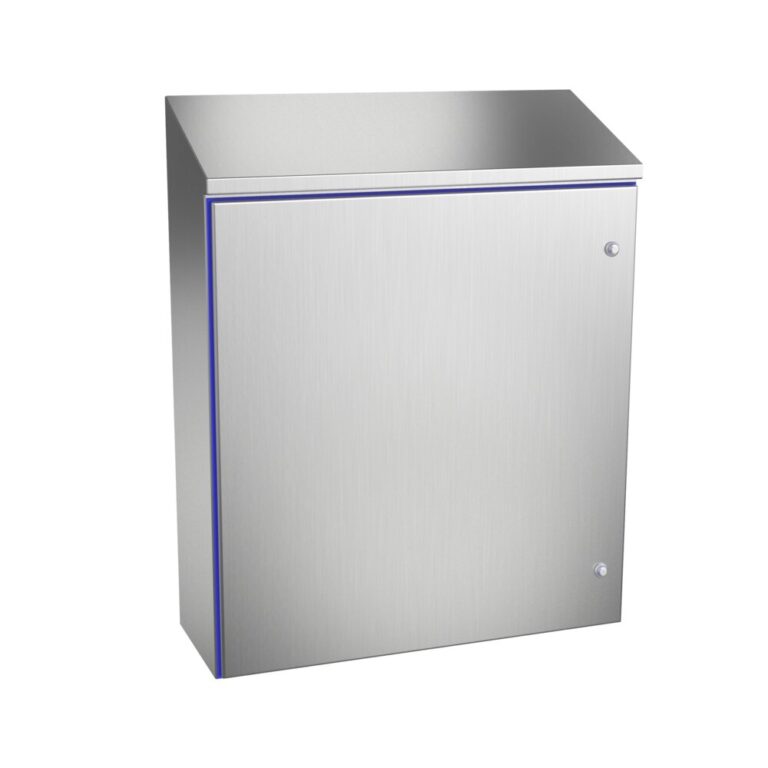

Armario eléctrico de Montaje mural Hygienic Design serie Luxor fabricado en acero inoxidable AISI304L o AISI316L. Estanco IP69K Diseñado especialmente para la industria alimentaria.

Sin aberturas, bisagras, ni canal vierteaguas donde pudieran alojarse bacterias, son robustos y de fácil apertura mediante cierres, así como de una gran amplitud de apertura para facilitar el trabajo en su interior.

La inclinación de su tejadillo evita la colocación de objetos en su superficie y dispone de un acabado superficial electropulido en dirección vertical, consiguiendo así la no proliferación de bacterias y virus en la superficie del armario.

DATOS TÉCNICOS
Medidas Mínimas A=370-1450mm   B=300-810mm   P=155-400mm
Medidas Máximas Puerta Doble A=1450mm   B=1620mm   P=400mm
Medidas Mínimas Placa A=265-1340mm
Medidas Mínimas Placa B=240-750mm
Espesor Cuerpo 1.5 mm | 15/10 mm
0.059 " | 16 Gauge
Apertura Puerta 90 °
Tipo Puerta Puerta ciega
Tipo Apertura Giratoria con bisagras ocultas
Sistema Cierre Cierres Hygienic
Profundidad Útil 133,5-378,5 mm
Material AISI 304L/AISI 316L
AcabadoSatinado
Material Placa Galvanizado
Junta Estanca Silicona
Temperatura Trabajo -60°C a +180°C (reducida exposición hasta +350°C)
Voltaje Maximo 1000 V
OPCIONES ALTERNATIVAS
Materiales Alternativos AISI 316L, Galvanizado, Aluminio
Acabados AlternativosPintado RAL 7035
Puerta Alternativa Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Area MecanizablePuerta: 155,2x191-1230,2x701, Lateral: 329,4x101-1404,4x346
IP69K extiende IEC 60529

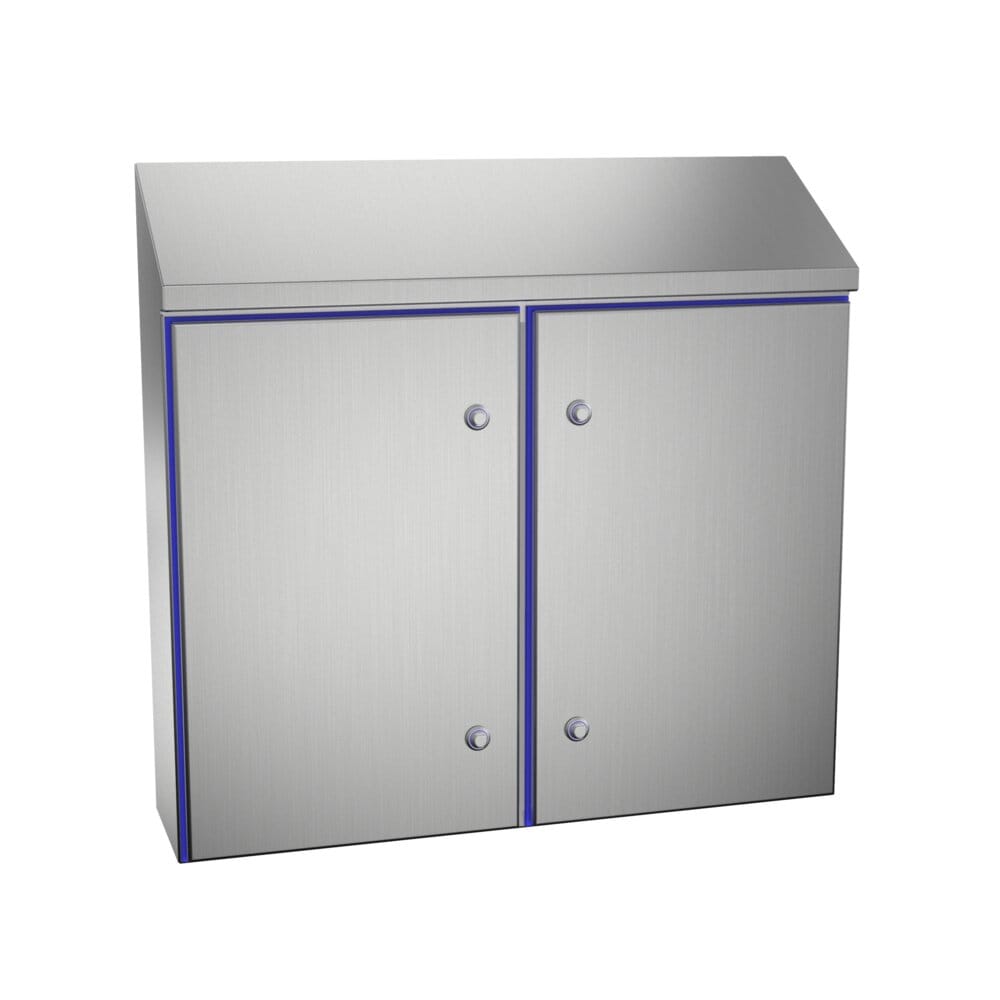

Con posibilidad de dos puertas (a partir de 800x600)

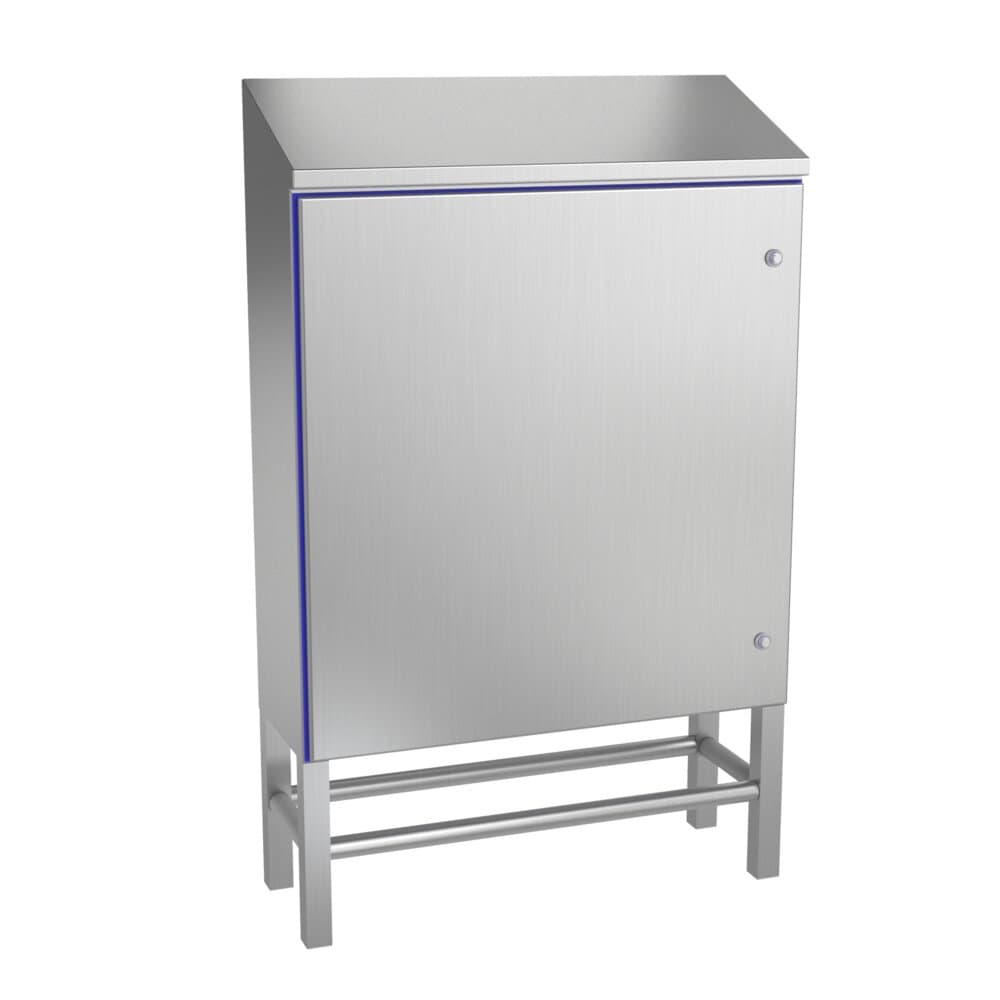

Zócalos y patas metálicas
En acero inoxidable AISI 316L EN 14404
Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda
Se entrega con film protector que evita arañazos durante su manipulación
Junta silicona resistente a temperaturas -60ºC a +200ºC
Realización monobloc que consigue una perfecta estanqueidad IP66 y resistencia al impacto IK10
Sin aberturas donde pudieran alojarse bacterias

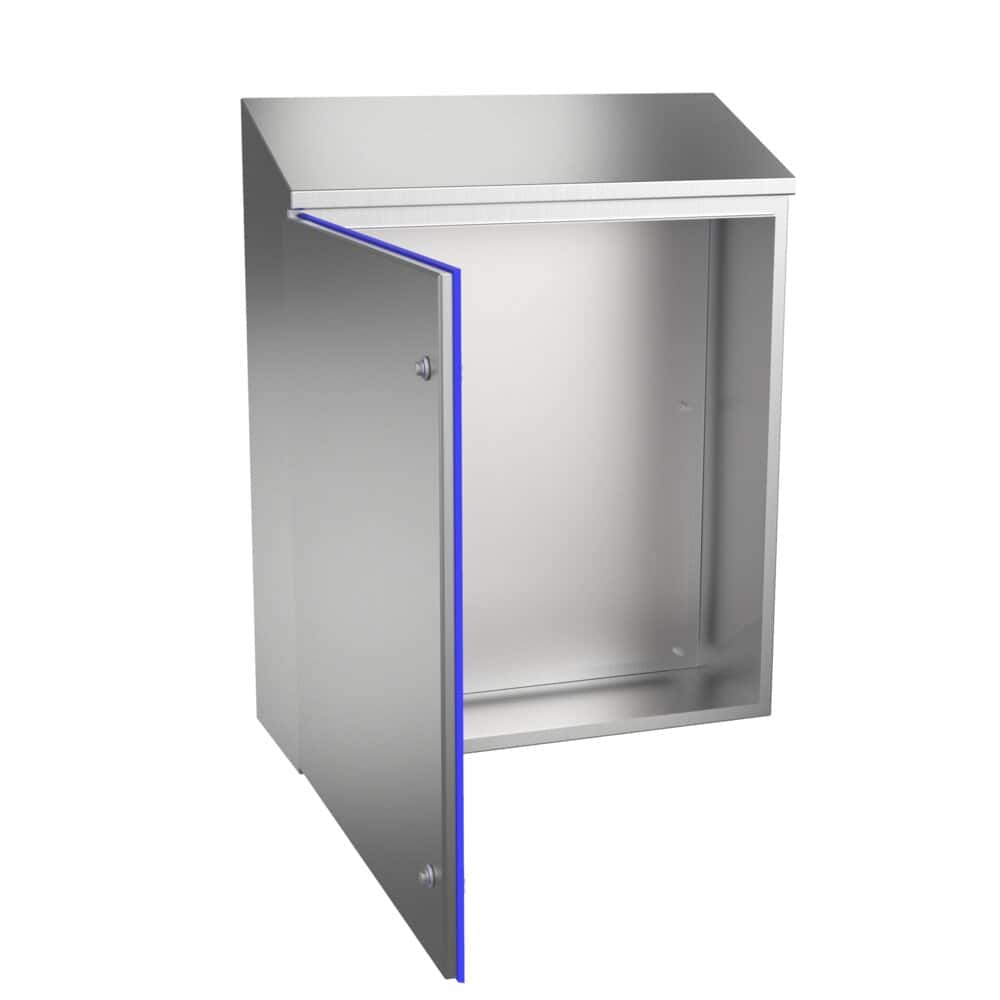

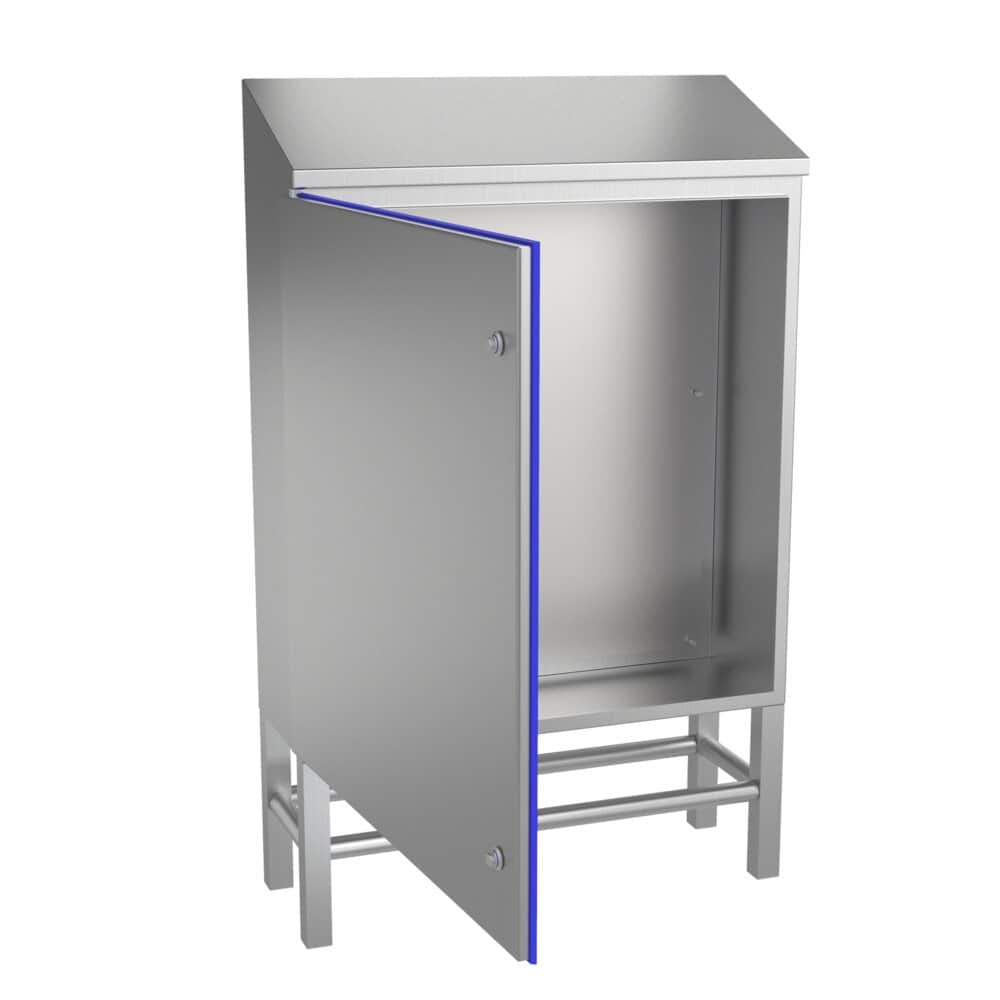

Apertura de la puerta a 90°. Apertura estándar hacia la izquierda, especificar si se desea a la derecha
Con acabado electropulido que ayuda a resbalar los líquidos y junta hidrófuga que evita depositarse suciedad y bacterias
Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros y canales formas, tanto en la puerta como en la envolvente
Armario para industria alimentaria con junta silicona azul
Zonas esterilizadas, química, laboratorios, hospitales
Cumple con las normativas de seguridad alimentaria
Resistente a agua caliente a presión IP69K
Especialmente diseñado para la industria alimentaria, salas blancas, precocinados, empresas lácteas, vitivinícolas o cualquier otro lugar donde sea imprescindible un ambiente limpio
IP66 Norma IEC EN 62208 y EN 60529
ISO 20653 - IP6K9K
Grado de resistencia contra impacto IK10 según Norma IEC 62208 y EN 50102
Construidos bajo normativas CE de baja tensión 2014/35/UE. Nema 1, 12
Cumple RoHS Directive 2011/65/UE
Certificado UL Nema 4x, 12, 3r y I a petición. Nº File E342220
Máximo voltaje 1000 V
Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)
Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS

DIMENSIONES (mm)

ACERO INOXIDABLE

AISI 304L

ACERO INOXIDABLE

AISI 316L

ALTO

-A-

ANCHO

-B-

FONDO

-C-

MEDIDAS

PLACA

-ExF-

MVHL302015

MVHL302015316

300

200

150

270×170

MVHL403020

MVHL403020316

400

300

200

370×270

MVHL504020

MVHL504020316

500

400

200

470×370

MVHL604021

MVHL604021316

600

400

210

570×370

MVHL606021

MVHL606021316

600

600

210

570×570

MVHL806030

MVHL806030316

800

600

300

770×570

MVHL108030

MVHL108030316

1000

800

300

970×770

MVHL128030

MVHL128030316

1200

800

300

1170×770

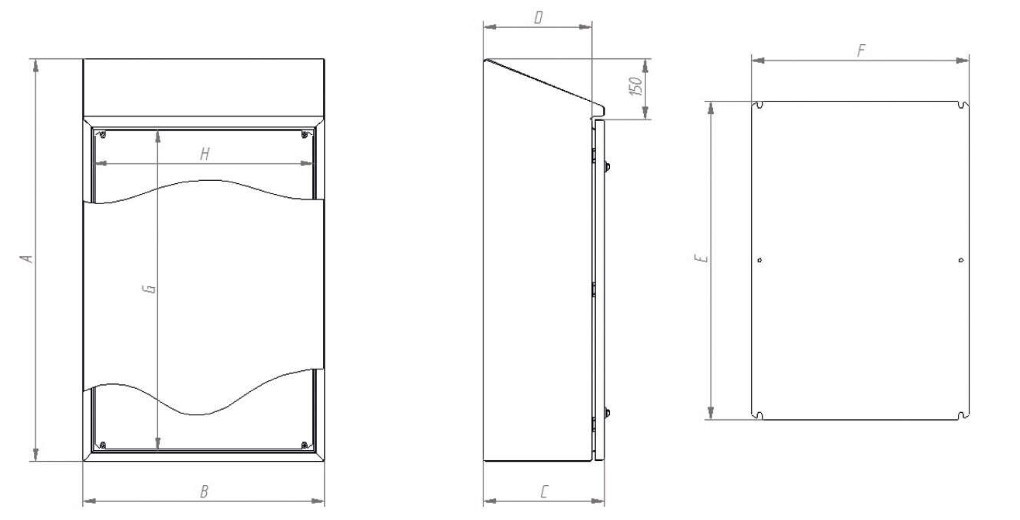

Croquis:
