Armario inoxidable modular titan IP66

SERIE TITAN IP66

Armario de acero inoxidable modular Serie Titan, elegante y resistente a la corrosión, totalmente adaptable, flexible, para entornos de industrias de alimentación, petroquímicas, farmacéuticas, eléctricas, en el cual necesiten una presencia, higiene, estanqueidad y una vida útil mas larga.

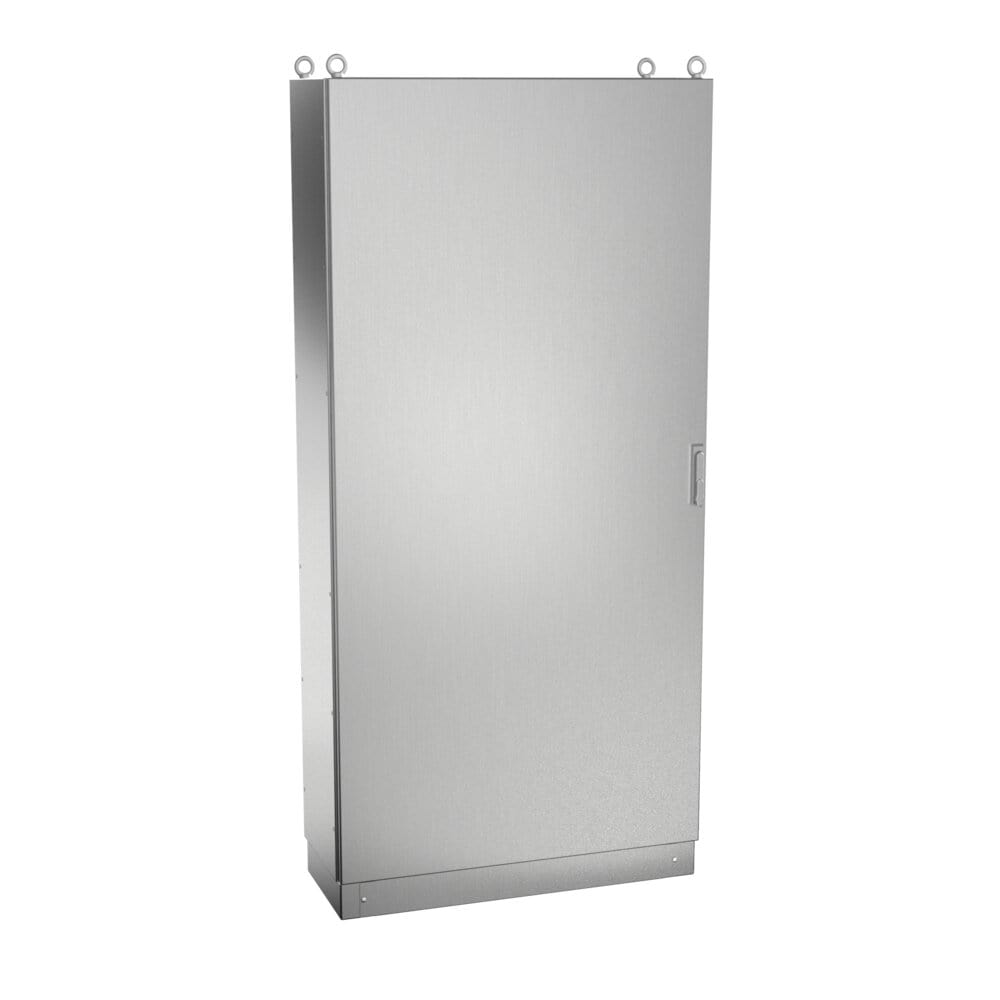

Armario inoxidable modular titan IP66 · vista principal

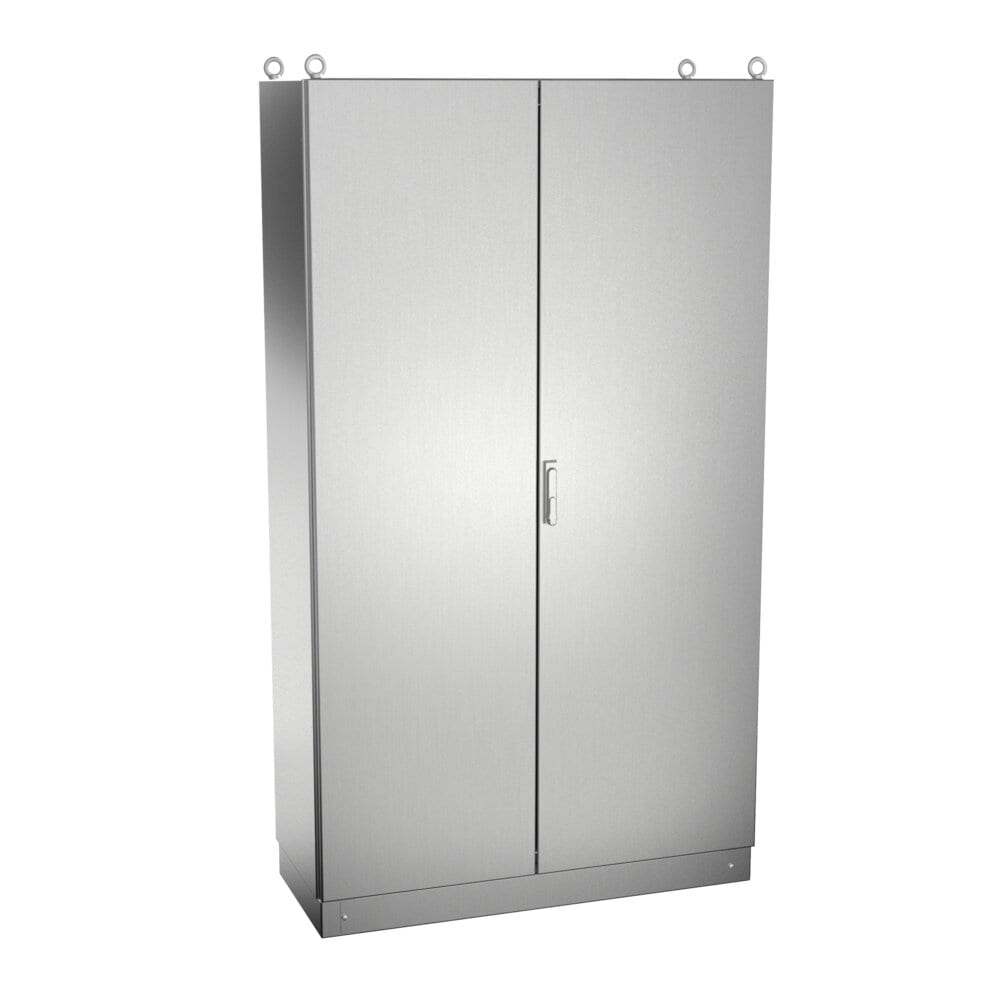

Armario inoxidable modular titan IP66: vista de detalle del producto

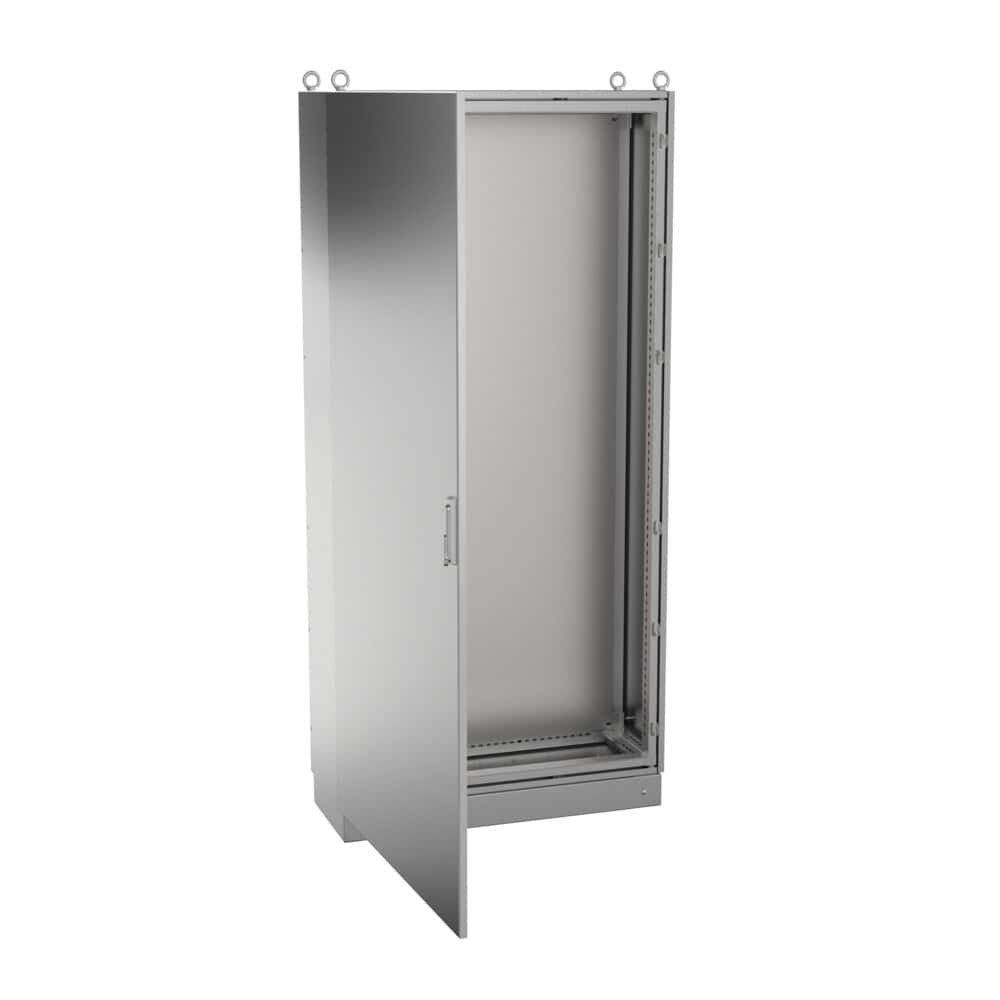

Armario inoxidable modular titan IP66: vista adicional del producto

DATOS TÉCNICOS

Medidas Mínimas	A=1200-2200mm B=600-1000mm P=400-800mm
Medidas Máximas Puerta Doble	A=2200mm B=1000mm P=800mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	120 °
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Maneta giratoria con 4 puntos de enclavamiento, Maneta giratoria con 3 puntos de enclavamiento
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC).
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Puerta Alternativa	Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior	Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas	silicona (-60 ºC a + 180 ºC), EMC

Hasta IP69K - DIN 40050-9

Con posibilidad de juntar varios módulos

Todo tipo de ventilación y climatización

Patas metálicas o ruedas

Acabado en pintura texturizada con otros colores RAL bajo pedido

Versión EMC según norma CEE 2014/30/UE de compatibilidad electromagnética

Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda

Amplio espacio de montaje y gran accesibilidad

Infinidad de opciones, tanto en número de módulos, como en medidas

Entrega soldado, lo que le con ere una gran robustez

Paneles laterales, trasero, superior e inferior fácilmente desmontables

100% inoxidable, desde la maneta hasta el sistema de apertura

Apertura de la puerta a 120º

De serie con cierre de palanca con tres o cuatro puntos de anclaje

Perfecta estanqueidad gracias a las juntas utilizadas en las uniones

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas..., tanto en la puerta como en la envolvente

Especialmente diseñado para tener la máxima flexibilidad respecto a su uso

Gracias a su versatilidad lo podemos colocar en la industria alimentaria, farmacéutica, donde la higiene es indispensable, como en petroquímicas, eléctricas

IP66 según Norma IEC EN 62208 y EN 60529

Grado de resistencia contra impacto IK10 según Norma IEC 62208 y EN 50102

Construidos bajo normativas CE de baja tensión 2014/35/UE. Nema 1, 12

Cumple RoHS Directive 2011/65/UE

Certificado UL Nema 4x, 12, 3r, 1. Nº File E342220

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS	DIMENSIONES (mm)
PUERTA CIEGA	ALTO -A-	ANCHO -B-	FONDO -C-	PESO (Kg)	VOLUMEN (m³)
MVAF126040	1200	600	400	79,75	0,31
MVAF126060			600	91,51	0,46
MVAF126080			800	107,1	0,61
MVAF128040		800	400	98,23	0,41
MVAF128060			600	110,97	0,61
MVAF128080			800	127,51	0,81
MVAF146040	1400	600	400	87,81	0,36
MVAF146060			600	101	0,53
MVAF146080			800	118,01	0,71
MVAF148040		800	400	112,63	0,48
MVAF148060			600	123,12	0,71
MVAF148080			800	141,09	0,94
MVAF166040	1600	600	400	98,14	0,41
MVAF166060			600	111,41	0,61
MVAF166080			800	129,82	0,81
MVAF168040		800	400	121,01	0,55
MVAF168060			600	135,25	0,81
MVAF168080			800	154,61	1,07
MVAF161040		1000	400	139,78	0,68
MVAF161060			600	154,98	1,01
MVAF161080			800	175,31	1,34
MVAF161240		1200	400	158,53	0,81
MVAF161260			600	174,69	1,21
MVAF161280			800	195,98	1,60
MVAF186040	1800	600	400	106,65	0,46
MVAF186050			500	113,98	0,57
MVAF186060			600	121,32	0,69
MVAF186080			800	141,16	0,91
MVAF188040		800	400	131,75	0,61
MVAF188050			500	139,56	0,76
MVAF188060			600	147,38	0,91
MVAF188080			800	168,19	1,21
MVAF181040		1000	400	139,78	0,68
MVAF181050			500	160,56	0,95
MVAF181060			600	168,86	1,13
MVAF181080			800	190,63	1,50
MVAF181240		1200	400	172,76	0,91
MVAF181250			500	181,53	1,14
MVAF181260			600	190,31	1,36
MVAF181280			800	213,05	1,80
MVAF203050	2000	300	500	90,82	0,33
MVAF203060			600	97,9	0,39
MVAF203080			800	117,73	0,52
MVAF204050		400	500	101,95	0,43
MVAF204060		400	600	109,27	0,51
MVAF206040		600	400	116,39	0,51
MVAF206050			500	124,2	0,64
MVAF206060			600	132,02	0,76
MVAF206080			800	153,28	1,01
MVAF208040		800	400	143,7	0,68
MVAF208050			500	152	0,85
MVAF208060			600	160,28	1,01
MVAF208080			800	182,51	1,34
MVAF208010			1000	199,58	1,67
MVAF201040		1000	400	165,96	0,85
MVAF201050			500	174,73	1,05
MVAF201060			600	183,52	1,26
MVAF201080			800	206,7	1,67
MVAF226060	2200	600	600	141,93	0,84
MVAF226080		600	800	164,63	1,11
MVAF228060		800	800	172,38	1,11
MVAF228080		800	800	196,04	1,47
MVAF221060		1000	600	197,36	1,38
MVAF221080		1000	800	221,97	1,83
Versión UL	Añadir "UL" a la referencia. Ej: "MVAF126040UL"
Versión: IP66	Añadir "66" a la referencia. Ej: "MVAF30201566"
Versión: IP69K	Añadir "/69" a la referencia. Ej: "MVAF302015/69"

Separación placa fondo 20mm

REFERENCIAS 2 PUERTAS		DIMENSIONES (mm)			DATOS
PUERTA CIEGA (x)	PUERTA POLICARBONATO (x)	ALTO -A-	ANCHO -B-	FONDO -C-	PESO (Kg)	VOLUMEN (m³)
MVAF181050/2	MVAFT181050/2	1800	1000	500	166,76	0,95
MVAF201050/2	MVAFT201050/2	2000	1000	500	174,73	1,05
MVAF201240/2	MVAFT201240/2	2000	1200	400	195,03	1,02
MVAF201250/2	MVAFT201250/2	2000	1200	500	204,48	1,26
MVAF221260/2	MVAFT221260/2	2200	1200	600	229,97	1,65
Versión: Normativa UL Nema 4x, 12, 3r y 1	Añadir "UL" a la referencia. Ej: "MVAF181050/2UL"

* Diseño Modular Titan IP66 Separación placa fondo 20mm

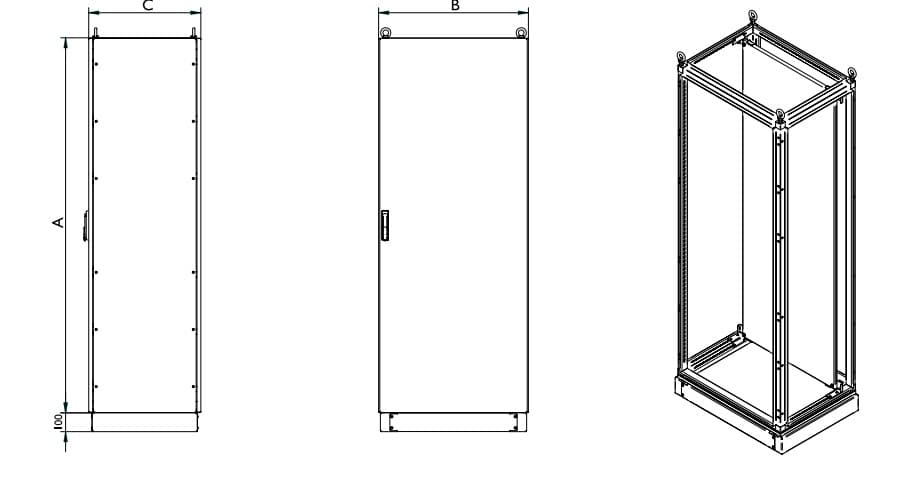

Croquis:
