Armario inoxidable mural luxor IP66

SERIE LUXOR IP66

Armario eléctrico inox de montaje mural estancas IP66 murales Serie Luxor con un diseño robusto, anticorrosivo, tanto para indoor como outdoor.

Dispone de fácil apertura mediante cierres con apertura máxima de las puertas (hasta 120°), suavidad en el giro, flexibilidad, amplitud de trabajo para sus montajes y fácilmente desmontables. Unas prestaciones únicas con acabado superficial pulido de vanguardia.

¡Fabricamos todas las medidas y dimensiones!

Stock de armarios disponible ¡Entregas en su empresa al día siguiente!

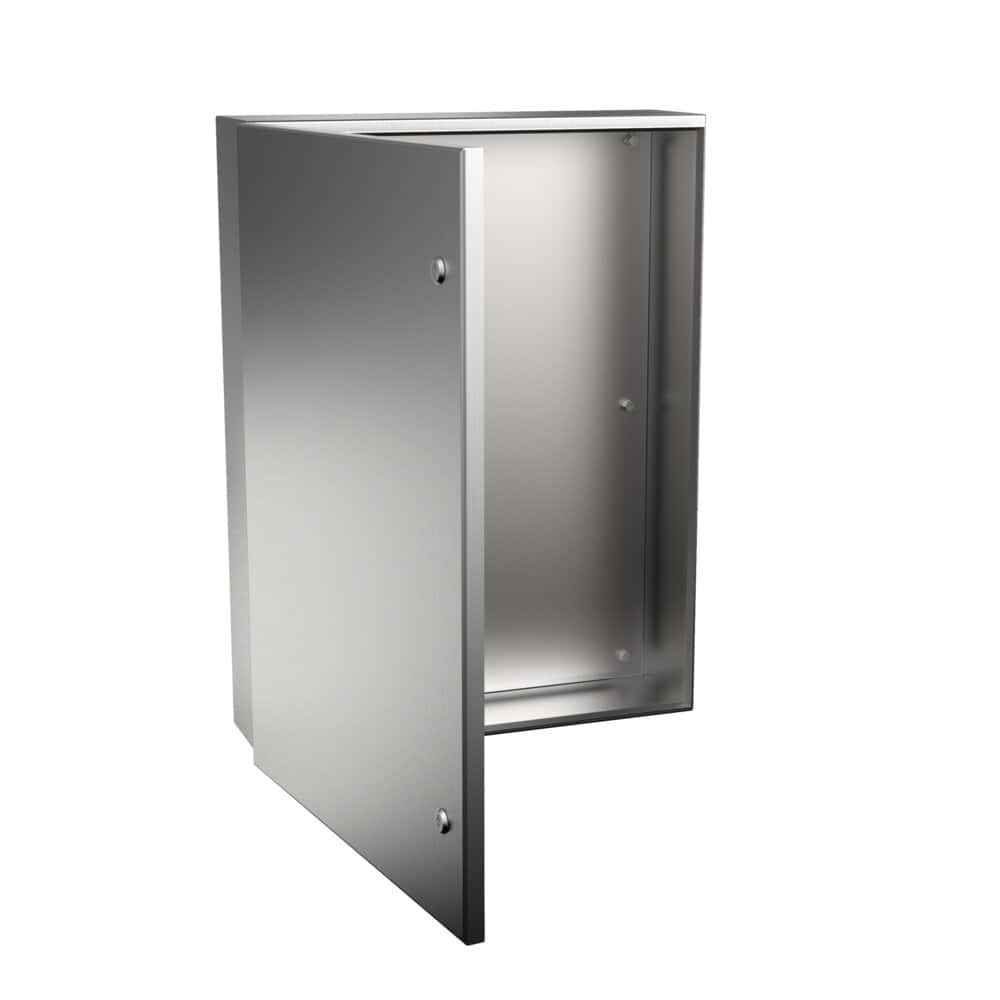

Caja inoxidable mural luxor IP66AA: vista principal del producto

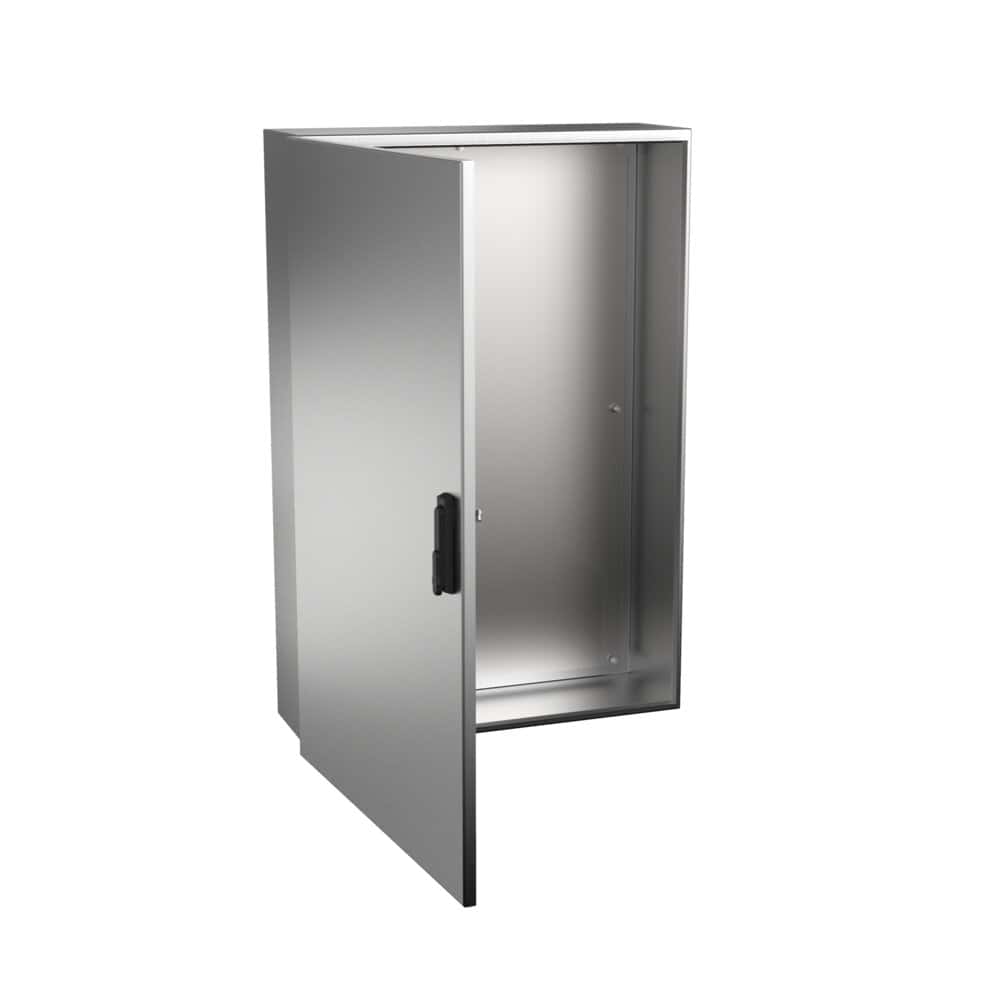

Caja inoxidable mural luxor IP66AA: vista de detalle del producto

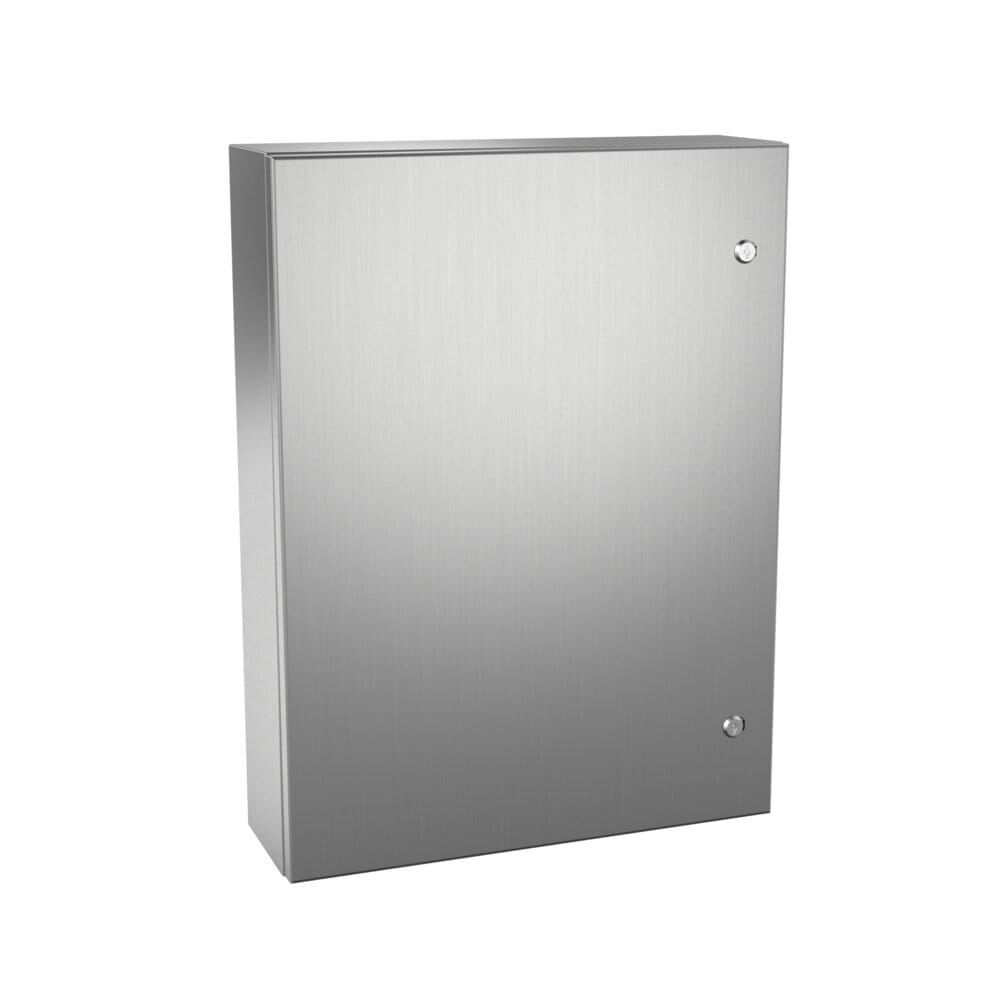

Caja inoxidable mural luxor IP66AA: vista adicional del producto

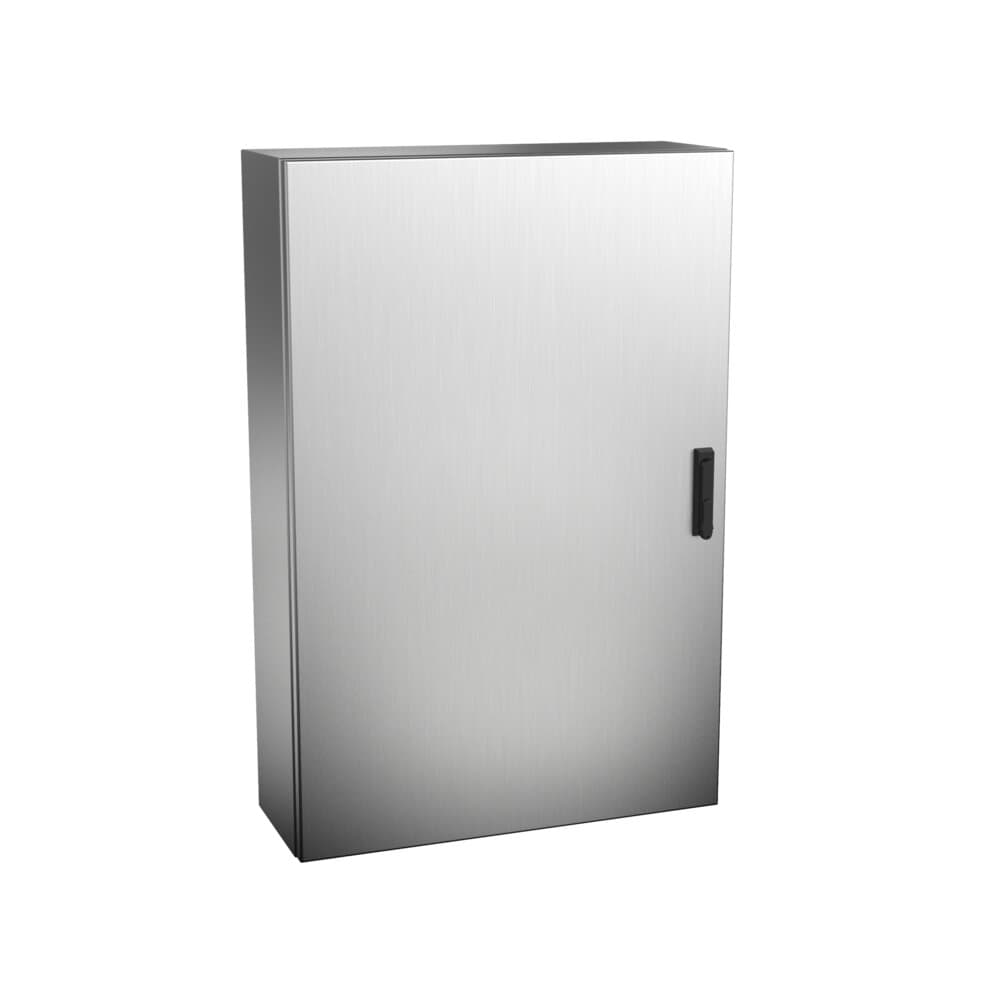

Caja inoxidable mural luxor IP66AA: vista lateral del producto

DATOS TÉCNICOS

Medidas Mínimas	A=300-1200mm B=200-1200mm P=155-300mm
Medidas Máximas Puerta Doble	A=1200mm B=1200mm P=300mm
Medidas Mínimas Placa	A=264-1140mm
Medidas Mínimas Placa	B=147-1140mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	120 °
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Maneta giratoria con 3 puntos de enclavamiento, Cierres de cuarto de vuelta doble bit
Profundidad Útil	125-275 mm
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Poliuretano
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Apertura Puerta Alternativa	170º
Puerta Alternativa	Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior	Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas	EMC
Area Mecanizable	Puerta: 220x76-1000x990, Lateral: 270x125-1170x265

A la medida según su necesidad

Hasta IP69K - DIN 40050-9

IP67 según Norma IEC EN 62208 y EN 60529

Con posibilidad de dos puertas

Bisagra de 170° que permite una máxima apertura para un fácil acceso al armario sin necesidad de desmontar la puerta

Zócalos

Patas metálicas

Soportes murales (no incluidos en estándar)

Fabricación en acero inoxidable AISI 316L. EN 14404, o acero galvanizado

Versión EMC según norma CEE 89/336 de compatibilidad electromagnética

Opción apertura mediante maneta con 3 puntos de enclavamiento

Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda

100% inoxidable, desde la maneta hasta el sistema de apertura

A la medida según su necesidad

Se entrega con film protector que evita arañazos y rozaduras durante su manipulación

Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto

Con canal vierteaguas que evita el contacto de líquidos con la junta de poliuretano y bisagras ocultas en acero inoxidable

El cuadro eléctrico viene de serie con cierres de cuarto de vuelta de doble bit fabricado en acero inoxidable

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros y canales formas, tanto en la puerta como en la envolvente

Disponemos este modelo en IP67, IP68 y IP69K

Especialmente diseñado para la colocación de automatismos, controles de máquinas, contadores, y donde sea necesario una presencia, calidad y durabilidad superior.

Cuadro eléctrico homologado para la industria alimentaria, química, farmacéutica, centros de transformación, telecomunicaciones y en exteriores dada sus ventajas de durabilidad y resistencia

IP66 (W) (IP55 en dos puertas sin montante, con montante central IP66) según Norma IEC EN 62208 y EN 60529

Nuestros cuadros eléctricos Luxor están construidos bajo normativas CE de baja tensión 2014/35/UE

Máximo voltaje 1000 V

Grado de resistencia contra impacto IK10 según Norma IEC 62208 y EN 62262

Certificado UL Nema 4x, 12, 3r, 1

Nº File E342220

Cumple con normativa industria alimentaria, materiales en contacto con alimentos (CE 1935/2004) y normativa RoHs

REFERENCIAS			DIMENSIONES (mm)
PUERTA CIEGA (x)	PUERTA POLICARBONATO (no IP69K)	PUERTA POLICARBONATO + CONTRAPUERTA (no IP69K)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	ÁREA MECANIZABLE		MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
PUERTA CIEGA (x)	PUERTA POLICARBONATO (no IP69K)	PUERTA POLICARBONATO + CONTRAPUERTA (no IP69K)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	PUERTA	LATERAL	MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
MVAB302015	MVAB302015T	MVAB302015TC	300	200	155	260×153	125	220×76	270×125	264×147	4,65	0,01
MVAB383015	MVAB383015T	MVAB383015TC	380	300	155	340×253	125	300×176	350×125	344×247	7,68	0,02
MVAB383021	MVAB383021T	MVAB383021TC	380	300	210	340×253	180	300×176	350×180	344×247	8,57	0,03
MVAB404021	MVAB404021T	MVAB404021TC	400	400	210	360×353	180	320×276	370×180	364×347	11,12	0,04
MVAB504021	MVAB504021T	MVAB504021TC	500	400	210	460×353	180	420×276	470×180	464×347	13,51	0,05
MVAB505021	MVAB505021T	MVAB505021TC	500	500	210	460×453	180	420×376	470×180	464×447	16,2	0,06
MVAB705021	MVAB705021T	MVAB705021TC	700	500	210	660×453	180	620×376	670×180	664×447	21,55	0,08
MVAB604021	MVAB604021T	MVAB604021TC	600	400	210	560×353	180	520×276	570×180	564×347	15,74	0,06
MVAB605021	MVAB605021T	MVAB605021TC	600	500	210	560×453	180	520×376	570×180	564×447	18,88	0,07
MVAB606021	MVAB606021T	MVAB606021TC	600	600	210	560×553	180	520×476	570×180	564×547	22	0,08
MVAB806030	MVAB806030T	MVAB806030TC	800	600	300	760×553	270	720×476	770×270	764×547	31,35	0,16
MVAB808030	MVAB808030T	MVAB808030TC	800	800	300	760×753	270	720×676	770×270	764×747	41,5	0,21
MVAB108030	MVAB108030T	MVAB108030TC	1000	800	300	960×753	270	920×676	970×270	964×747	50,69	0,26
MVAB128030	MVAB128030T	MVAB128030TC	1200	800	300	1160×753	270	1120×676	1170×270	1164×747	59,47	0,31
MVAB101030	MVAB101030T	MVAB101030TC	1000	1000	300	960×953	270	920×876	970×270	964×947	61,17	0,32
*MVAC121030	MVAC121030T	MVAC121030TC	1200	1000	300	1090×890	275	1000×790	1170×265	1070×870	78,82	0,46
*MVAC101230	MVAC101230T	MVAC101230TC	1000	1200	300	890×1090	275	800×990	970×265	870×1070	78,76	0,39
*MVAC121230	MVAC121230T	MVAC121230TC	1200	1200	300	1000×1000	275	1000×990	1170×265	1070×1070	92,09	0,39
Versión: Normativa UL. Nema 4x, 12, 3r y 1			Añadir «UL» a la referencia. Ej. «MVAB302015UL»
Versión: IP67			Añadir «67» a la referencia. Ej. «MVAB30201567»
Versión: IP69K			Añadir «/69» a la referencia. Ej. «MVAB302015/69»

* Diseño Tribeca

Separación placa fondo 20mm

REFERENCIAS 2 PUERTAS		DIMENSIONES (mm)
PUERTA CIEGA (x)	PUERTA POLICARBONATO (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	ÁREA MECANIZABLE		MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
							PUERTA	LATERAL
MVL101230.2P	MVLT101230.2P	1000	1200	300	946×1146	270	(2x) 940×540	955×260	964×1164	68,7	0,360
MVL121230.2P	MVLT121230.2P	1200	1200	300	1146×1146	270	(2x) 1140×540	1155×260	1164×1164	80,2	0,432
Versión: Normativa UL Nema 4x, 12, 3r y 1	Añadir «UL» a la referencia. Ej: «MVL101230.2PUL»

* Diseño Mural Luxor IP66 Separación placa fondo 20mm
