Armario luxor mural IP69K

SERIE LUXOR IP69K

Armarios eléctricos murales Serie Luxor IP69K fabricados en acero inoxidable AISI 304L con un diseño robusto, estanco, de fácil apertura mediante cierres de doble bit, suavidad en el giro, flexibilidad, gran apertura de las puertas 120°, amplitud de boca de trabajo para sus montajes, placas fácilmente desmontables, unas prestaciones únicas con acabado superficial pulido de vanguardia.

Todas las homologaciones necesarias para garantizar la seguridad en sus montajes eléctricos. Además, cada componente del armario ha superado test de pruebas de estanqueidad y resistencia en condiciones extremas garantizando una larga vida útil y protegiendo sus componentes eléctricos en el interior.

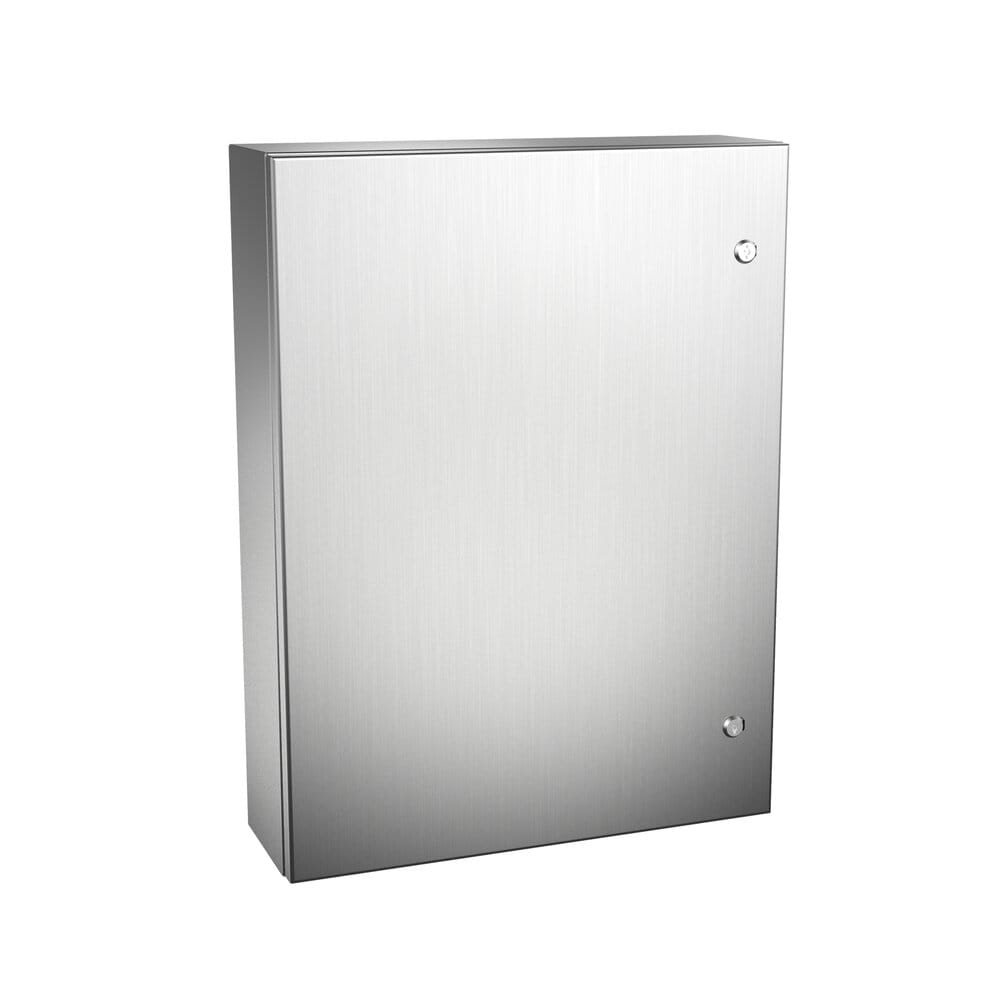

Armario luxor mural IP6K9K: vista principal del producto

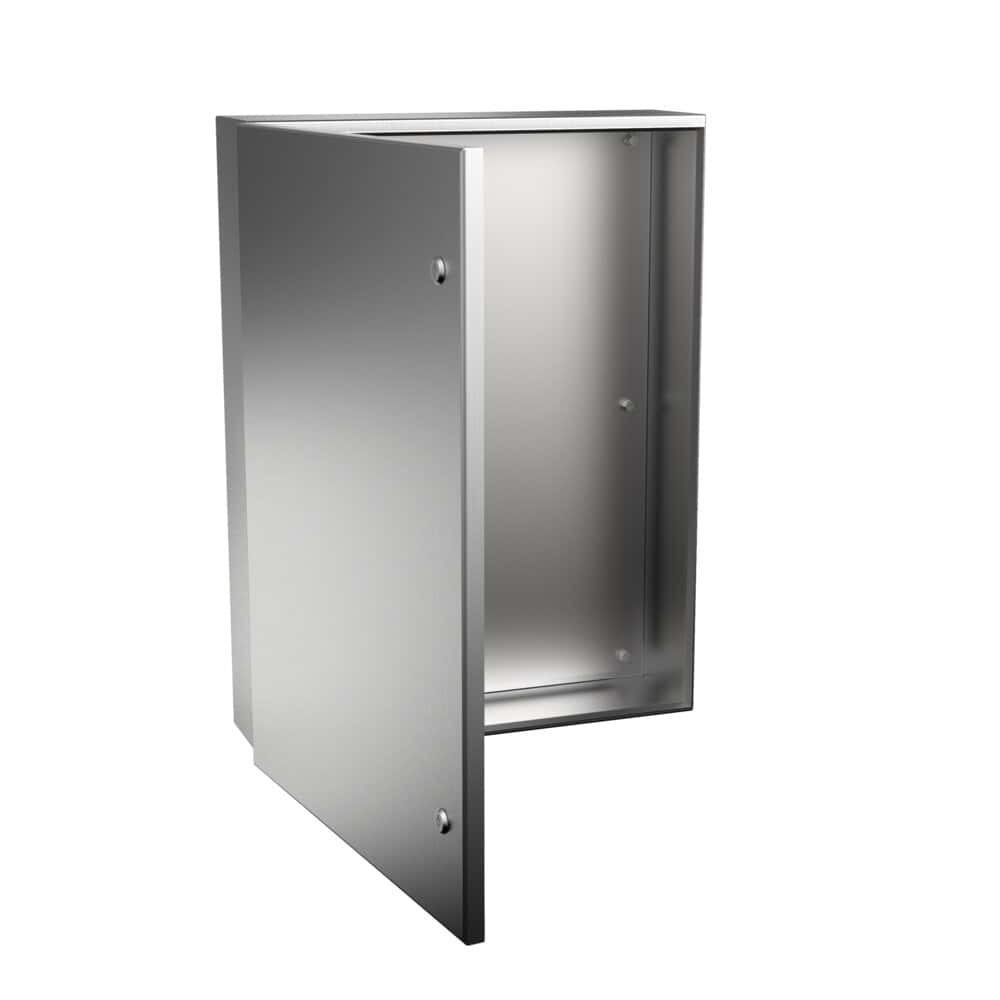

Armario luxor mural IP6K9K: vista de detalle del producto

DATOS TÉCNICOS

Medidas Mínimas	A=300-1200mm B=200-1200mm P=155-300mm
Medidas Máximas Puerta Doble	A=1200mm B=1200mm P=300mm
Medidas Mínimas Placa	A=265-1140mm
Medidas Mínimas Placa	B=145-1140mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	120 °
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Cierres de cuarto de vuelta doble bit
Profundidad Útil	125-275 mm
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Sistemas de Cierres Alternativos	Maneta giratoria
Puerta Alternativa	Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior	Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas	silicona (-60 ºC a + 180 ºC), EMC
Area Mecanizable	Puerta: 220x76-1120x717,5, Lateral: 270x125-1170x240

A la medida según su necesidad

Con posibilidad de dos puertas (a partir de 800x600)

Bisagra de 170° que permite una máxima apertura para un fácil acceso al armario sin necesidad de desmontar la puerta

Zócalos y patas metálicas

Soportes murales (no incluidos en estándar)

En acero inoxidable AISI 316L EN 14404

Versión EMC según norma CEE 2014/30/UE de compatibilidad electromagnética

Opción apertura mediante maneta con 3 puntos de enclavamiento

Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda

Se entrega con film protector que evita arañazos y rozaduras durante su manipulación.

Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto

Con canal vierteaguas que evita el contacto de líquidos con la junta de poliuretano y bisagras ocultas

El cuadro eléctrico viene de serie con cierres de cuarto de vuelta de doble bit fabricado en acero inoxidable

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente

Especialmente diseñado para la colocación de automatismos, controles de máquinas, en el exterior, zonas corrosivas, industrias de alimentación y donde sea necesario una presencia, calidad...

Cuadro eléctrico homologado para la industria alimentaria, química, farmacéutica, centros de transformación, telecomunicaciones y en exteriores dada sus ventajas de durabilidad y resistencia

IP66 (W) (IP55 en dos puertas sin montante, con montante central IP66) según Norma IEC EN 62208 y EN 60529

ISO 20653 - IP6K9K

Nuestros cuadros eléctricos Luxor están construidos bajo normativas CE de baja tensión 2014/35/UE

Máximo voltaje 1000 V

Grado de resistencia contra impacto IK10 según Norma IEC 62208 y EN 62262

Certificado UL Nema 4x, 12, 3r, 1. Nº File E342220

Cumple normativa de industria alimentaria, materiales en contacto con alimentos (CE 1935/2004) y normativa RoHs

REFERENCIAS 1 PUERTA	DIMENSIONES (mm)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	ÁREA MECANIZABLE		MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	PUERTA	LATERAL	MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
HDT166040	1650	600	400	1447×500	375,5	1424×487,8	1614,8×344	1520×490	70,9	0,42
HDT167040	1650	700	400	1447×600	375,5	1424×587,8	1614,8×344	1520×590	82,7	0,49
HDT168040	1650	800	400	1447×700	375,5	1424×687,8	1614,8×344	1520×690	94,5	0,56
HDT161040	1650	1000	400	1447×900	375,5	1424×887,8	1614,8×344	1520×890	111,41	0,66
HDT161050	1650	1000	500	1447×900	475,5	1424×887,8	1616×444	1520×890	–	–
HDT186040	1800	600	400	1597×500	375,5	1574×487,8	1764,8×344	1670×490	77,65	0,46
HDT187040	1800	700	400	1597×600	375,5	1574×587,8	1764,8×344	1670×590	91,12	–
HDT188040	1800	800	400	1597×700	375,5	1574×687,8	1764,8×344	1670×690	102,97	0,81
HDT181040	1800	1000	400	1597×900	375,5	1574×887,8	1764,8×344	1670×890	126,6	0,75
HDT181050	1800	1000	500	1597×900	475,5	1574×887,8	1766×444	1670×890	130,68	0,93
HDT206040	2000	600	400	1797×500	375,5	1774×487,8	1964,8×344	1870×490	86,09	0,51
HDT207040	2000	700	400	1797×600	375,5	1774×587,8	1964,8×344	1870×590	94,13	0,59
HDT208040	2000	800	400	1797×700	375,5	1774×687,8	1964,8×344	1870×690	103,10	0,67
HDT201040	2000	1000	400	1797×900	375,5	1774×887,8	1964,8×344	1870×890	117,58	0,83
HDT201050	2000	1000	500	1797×900	475,5	1774×887,8	1966×444	1870×890	140	1,03

REFERENCIAS 2 PUERTAS	DIMENSIONES (mm)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	ÁREA MECANIZABLE		MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	PUERTA	LATERAL	MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
HDT161240/2	1650	1200	400	1447×500	375,5	1424×487,8	1614,8×344	1520×490	123,1	0,84
HDT161440/2	1650	1400	400	1447×600	375,5	1424×587,8	1614,8×344	1520×590	146,4	0,98
HDT161640/2	1650	1600	400	1447×700	375,5	1424×687,8	1614,8×344	1520×690	170,7	1,2
HDT162040/2	1650	2000	400	1447×900	375,5	1424×887,8	1614,8×344	1520×890	201,62	1,25
HDT162050/2	1650	2000	500	1447×900	475,5	1424×887,8	1616×444	1520×890	217,35	1,49
HDT181240/2	1800	1200	400	1597×500	375,5	1574×487,8	1764,8×344	1670×490	136,8	0,93
HDT181440/2	1800	1400	400	1597×600	375,5	1574×587,8	1764,8×344	1670×590	161,54	1,01
HDT181640/2	1800	1600	400	1597×700	375,5	1574×687,8	1764,8×344	1670×690	184,54	–
HDT182040/2	1800	2000	400	1597×900	375,5	1574×887,8	1764,8×344	1670×890	231,91	1,52
HDT182050/2	1800	2000	500	1597×900	475,5	1574×887,8	1766×444	1670×890	239,26	1,86
HDT201240/2	2000	1200	400	1797×500	375,5	1774×487,8	1964,8×344	1870×490	151,78	1,12
HDT201440/2	2000	1400	400	1797×600	375,5	1774×587,8	1964,8×344	1870×590	166,67	1,19
HDT201640/2	2000	1600	400	1797×700	375,5	1774×687,8	1964,8×344	1870×690	184,51	1,31
HDT202040/2	2000	2000	400	1797×900	375,5	1774×887,8	1964,8×344	1870×890	212,67	1,61
HDT202050/2	2000	2000	500	1797×900	475,5	1774×887,8	1966×444	1870×890	296,9	2,05

Croquis:

📄 Certificación armario luxor mural ip69k

Accesorios:

Prensaestopas métrica poliamida IP68

Prensaestopas PG poliamida IP68

Prensaestopas métrica acero inoxidable AISI316L

Prensaestopas métrica acero inoxidable IP68

Prensaestopas métrica latón niquelado IP68

Prensaestopas métrico hygienic IP69K

Prensaestopas métrico IP69K
