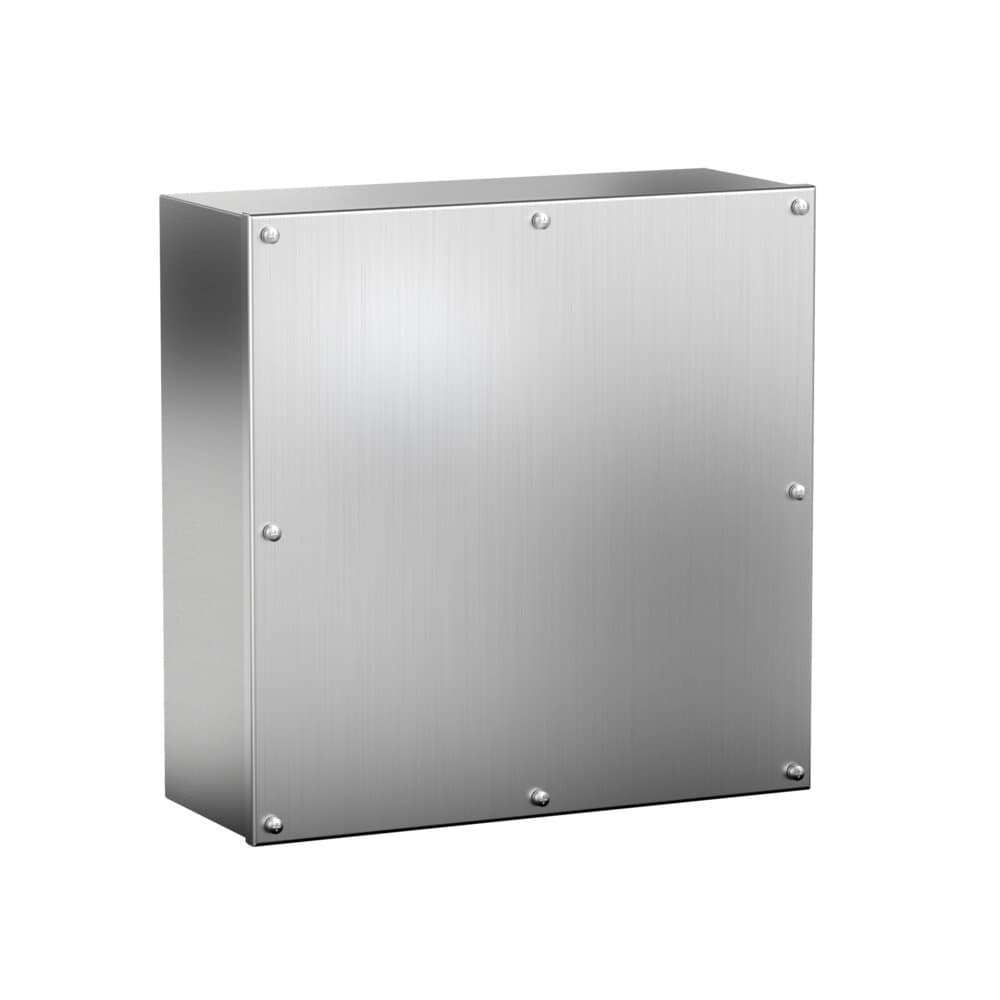

Las cajas de bornes o terminales se sirven montadas con terminales y prensaestopas; estandarizadas, certificadas y listas para su montaje.
Sus característicos diseños hacen de esta, una caja robusta, anticorrosiva, estanca IP66, con terminales premontados y 4 agujeros M20.
Entregamos la caja de terminal llave en mano, con sus prensaestopas montados (material a elegir), listas para su colocación y en stock para entrega inmediata, para que no tenga que preocuparse de nada.
| Medidas Mínimas | A=90-1000mm B=90-100mm P=80-1000mm |
|---|---|
| Medidas Mínimas Placa | A=60-370mm |
| Medidas Mínimas Placa | B=70-380mm |
| Espesor Cuerpo | 1.2 mm | 12/10 mm 0.0472 " | 18 Gauge |
| Tipo Puerta | Puerta ciega |
| Tipo Apertura | Atornillada |
| Material | AISI 304L/AISI 316L |
| Acabado | Satinado |
| Material Placa | Galvanizado |
| Junta Estanca | Poliuretano |
| Temperatura Trabajo | -40°C a +100°C (reducida exposición +160ºC) |
| Voltaje Maximo | 1000 V |
| Materiales Alternativos | AISI 316L, Galvanizado, Aluminio |
|---|---|
| Acabados Alternativos | Pintado RAL 7035 |
| Puerta Alternativa | Puerta con panel de policarbonato, Puerta con cristal de seguridad |
| Material Placa Interior | Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable |
| Juntas Alternativas | silicona (-60 ºC a + 180 ºC), EMC |
| Area Mecanizable | 48x48-358x358 |
|
REFERENCIA |
DIMENSIONES (mm) |
Nº DE TERMINALES |
ENTRADAS / TAPONES |
||||
|
ALTO -A- |
ANCHO -B- |
FONDO -C- |
BORNES |
BORNES TIERRA |
CANTIDAD |
MÉTRICA |
|
|
MVCB121290002 |
125 |
125 |
90 |
8 |
1 |
4 |
M20 |
Croquis:
