Armario rack exterior 19″ storm IP66

SERIE STORM IP66

El armario Rack de Exterior 19" de la Serie Storm IP66 es ideal para su uso en telecomunicaciones, tanto en zonas urbanas, interurbanas, sector ferroviario y otros usos en los cuales se necesite un sistema rack 19" en intemperie. Diseñado para la colocación de racks de 19" exterior en telecomunicaciones en el exterior, provisto de maneta con llave antipalanca robusta protegiendo a los equipos eléctricos y electrónicos de accesos no permitidos asi como una protección efectiva contra la lluvia, sol, viento y nieve.

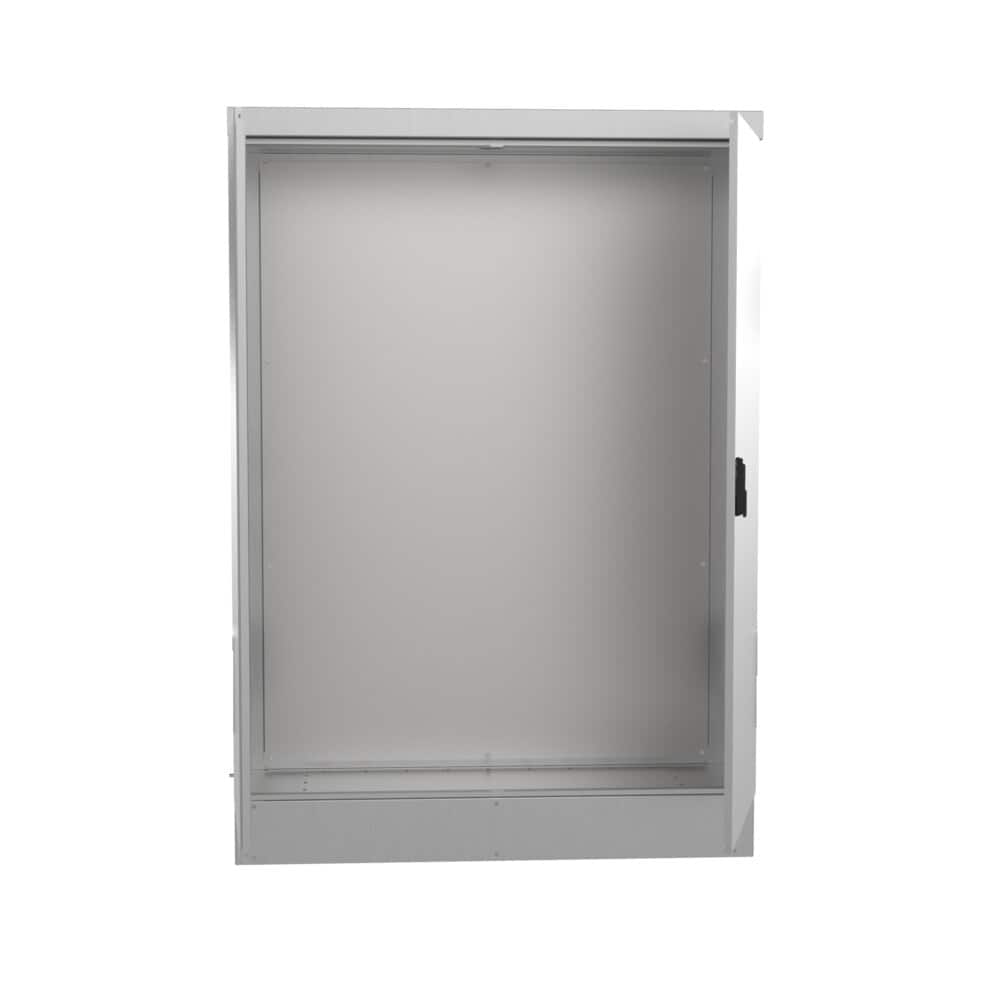

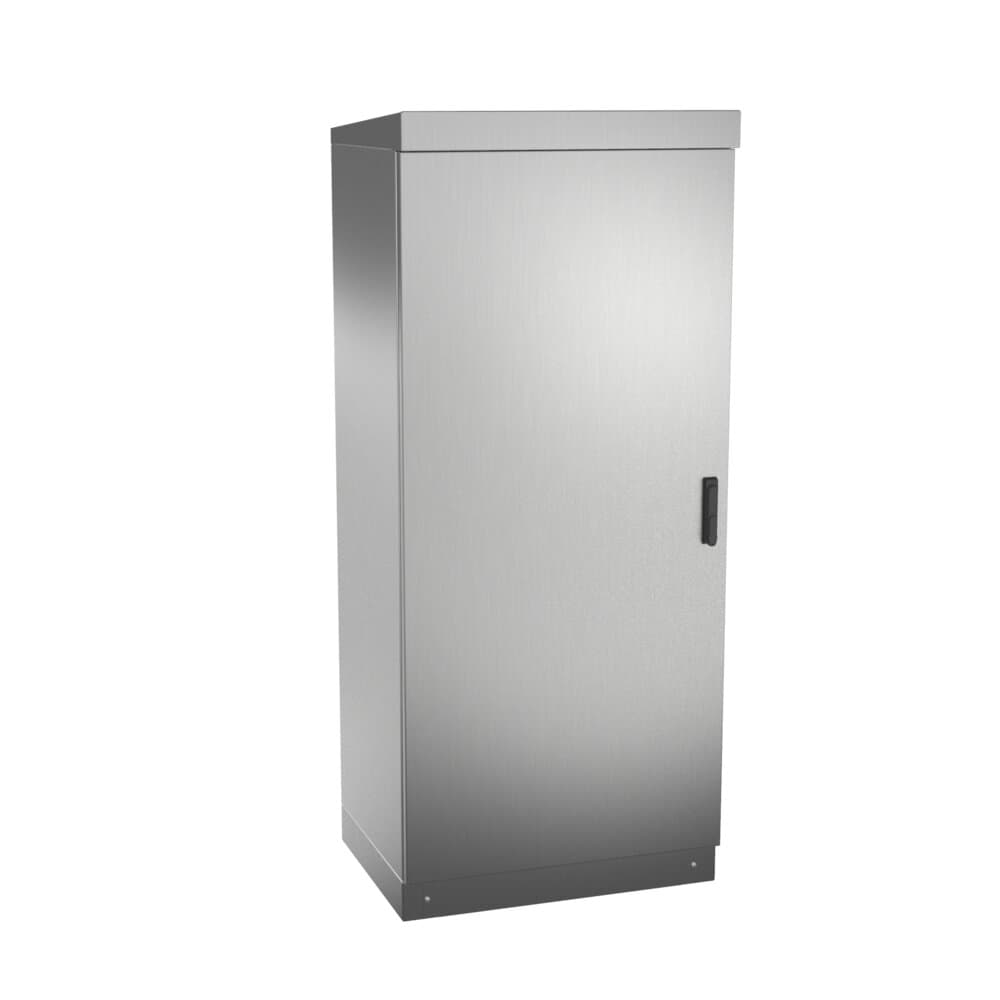

Armario rack exterior 19'' storm: vista principal del producto

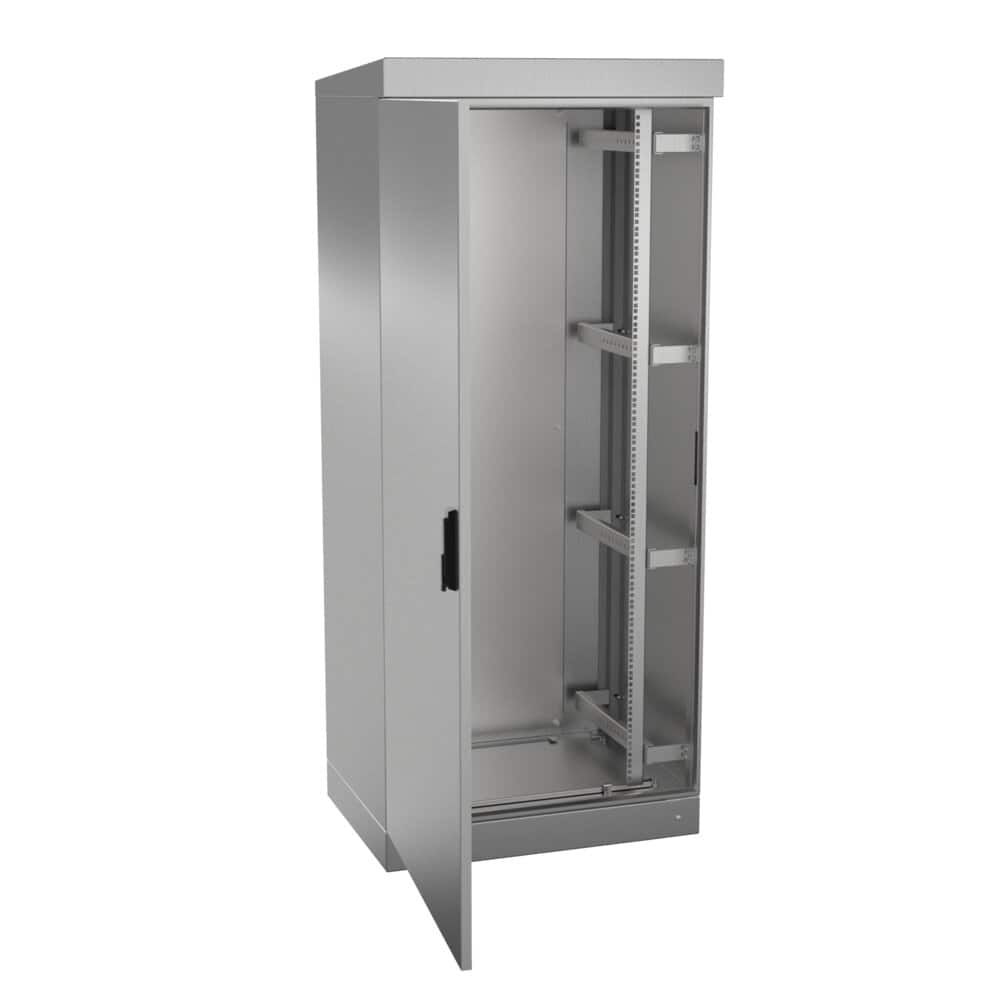

Armario rack exterior 19'' storm: vista de detalle del producto

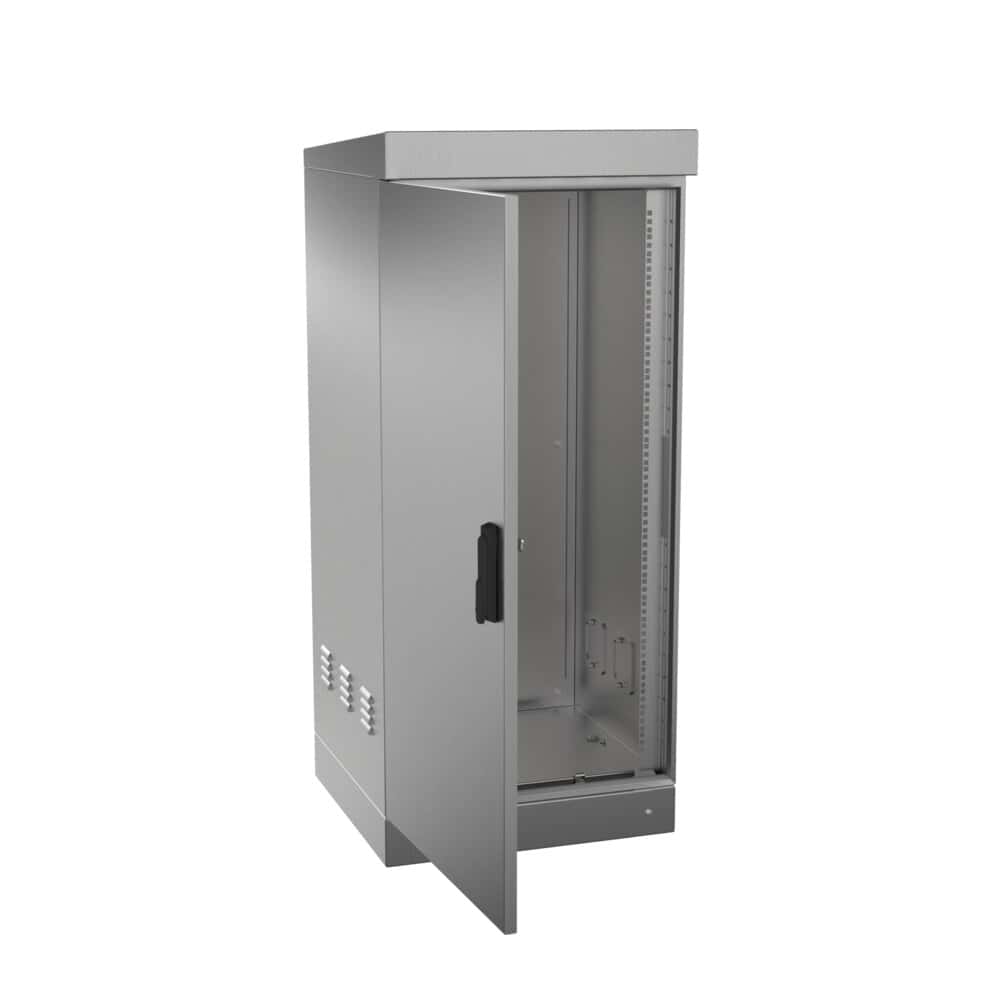

Armario rack exterior 19'' storm: vista adicional del producto

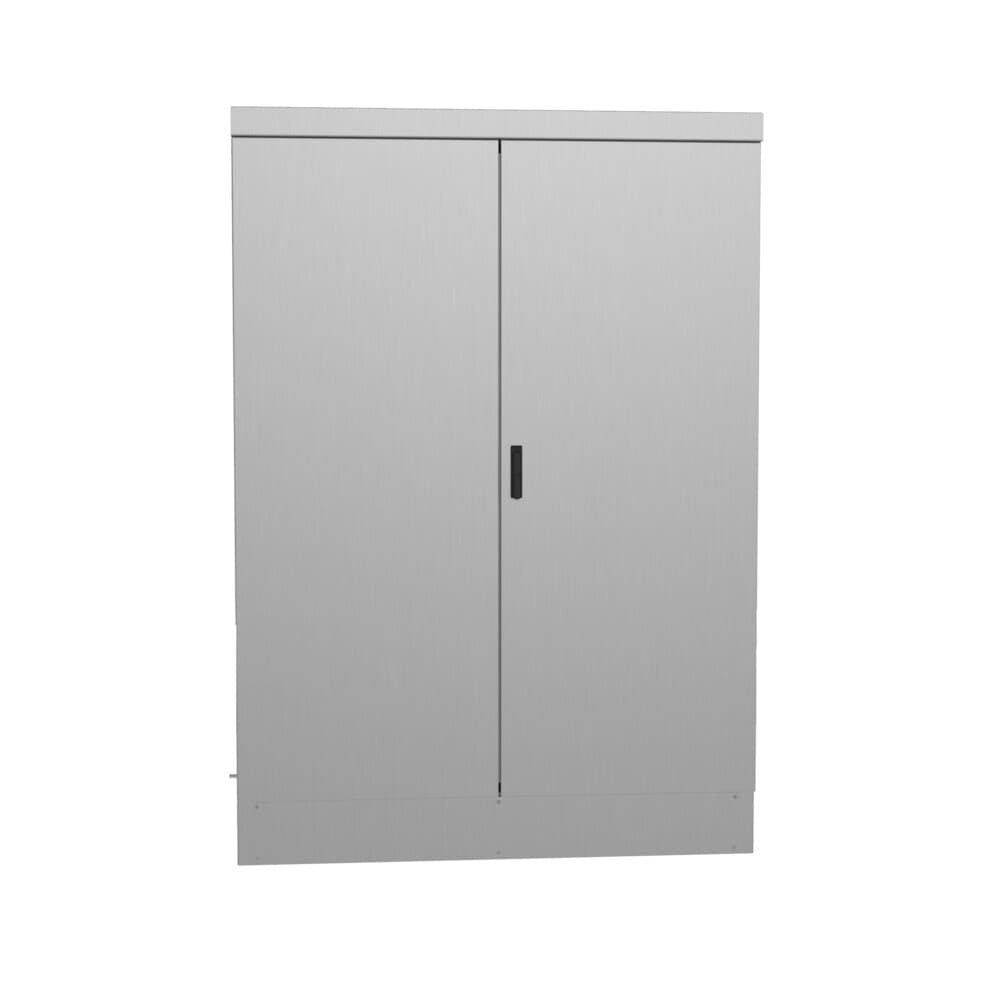

Armario rack exterior 19'' storm: vista lateral del producto

Armario rack exterior 19'' storm: vista posterior del producto

DATOS TÉCNICOS

Medidas Mínimas	A=600-1900mm B=600-800mm P=400-800mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	120 °
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Maneta giratoria
Material	AISI 304L/AISI 316L
Acabado	Satinado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Juntas Alternativas	silicona (-60 ºC a + 180 ºC), EMC

Fabricacion del rack de exterior en aluminio

Diseños y pinturas especiales bajo demanda

Zócalo para cualquier medida que permiten elevar el armario del suelo y conseguir un alojamiento extra para entrada de cables. En alturas de 100 y 200 mm

En acero inoxidable AISI 316L EN 14404

Kit de ventilación (ventilador, resistencia y termostato)

Tratamiento antigraffiti

Versión EMC según norma CEE 89/336 de compatibilidad electromagnética

Dos versiones: Inoxidable y galvanizado pintado

Opción tejado plano ventilado o estanco

Grandes propiedades mecánicas y alta resistencia a la torsión

Con junta hidrófuga inyectada, de forma que no puede acumularse humedad

Amplio espacio útil e interior

Dispositivo retenedor de puerta con topes

El armario incluye maneta antivandálica, que evita aperturas forzadas, adecuada para cierres de perfil semicilíndrico, llaves de compañía eléctrica, de gas, etc

Libre de mantenimiento durante toda su vida. Vida útil superior a 30 años

Delvalle puede adaptar este diseño a la medida que requiera el cliente conservando los fundamentos de aislamiento, estanqueidad y seguridad

Nuestros armarios rack 19" exterior Serie Storm, dado su diseño, acabado y estanqueidad están especialmente diseñados para su uso en exterior. Como bien dice su nombre

IP66 (IP23-43 con branquias) según Norma EN 62208 y EN 60529. IP55 con kit de ventilacion -forzada

Grado de resistencia contra impacto IK10 según Norma IEC 62262

EN61969-3 Estructuras mecánicas para armarios de exterior y equipos electrónicos

IEC 60068-2-30 y IEC 60068-2-11

Construidos bajo Directiva 2006/95/CE

Certificado UL NºFile E342220

Resistencia a los choques con objetos punzantes EN 60439-5

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

Fijación de Equipos DIN 41494 e IEC 297 (para 19”)

Fijación de Equipos IEC 917 (para ETSI o Métrico 515m/m)

Compatibilidad Electromagnetica EMC y RFI

Proteccion Electromagnetica IEC TS 61587-3

REFERENCIAS		DIMENSIONES (mm)			RACKS
ARMARIO INOXIDABLE	ARMARIO INOX. PUERTA DELANTERA Y TRASERA	ALTO -A-	ANCHO -B-	FONDO -C-	RACKS
RD606040	RD606040P	600	600	400	12 U
RD606050	RD606050P			500
RD606060	RD606060P			600
RD606080	RD606080P			800
RD126040	RD126040P	1200		400	24 U
RD126050	RD126050P			500
RD126060	RD126060P			600
RD126080	RD126080P			800
RD146040	RD146040P	1450		400	30 U
RD146050	RD146050P			500
RD146060	RD146060P			600
RD146080	RD146080P			800
RD148040	RD148040P		800	400
RD148050	RD148050P			500
RD148060	RD148060P			600
RD148080	RD148080P			800
RD196040	RD196040P	1900	600	400	40 U
RD196050	RD196050P			500
RD196060	RD196060P			600
RD196080	RD196080P			800
RD198040	RD198040P		800	400
RD198050	RD198050P			500
RD198060	RD198060P			600
RD198080	RD198080P			800

Croquis:
