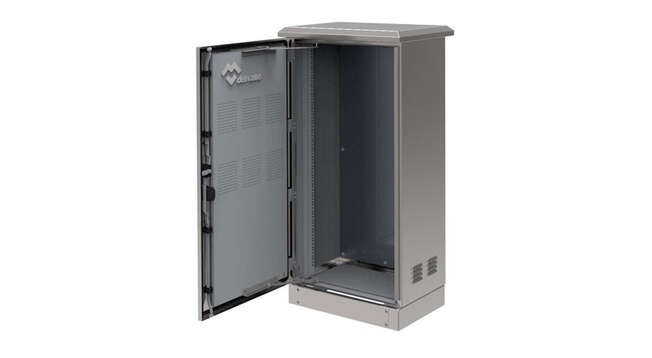

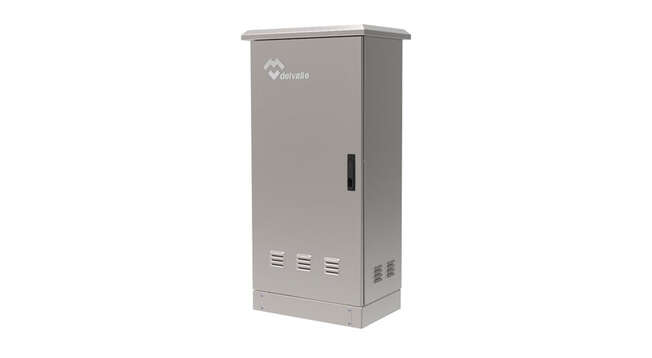

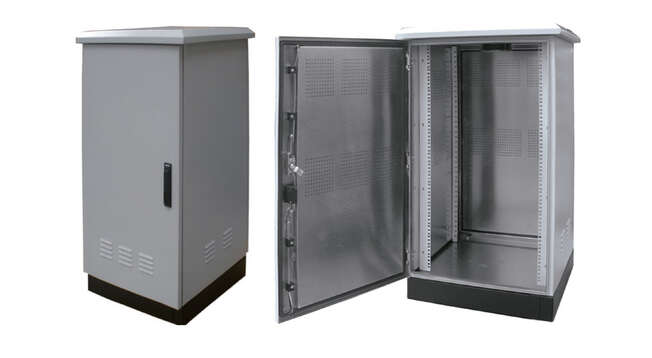

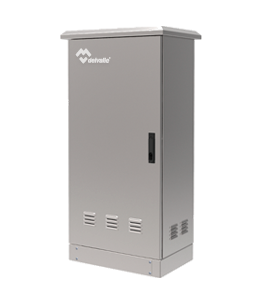

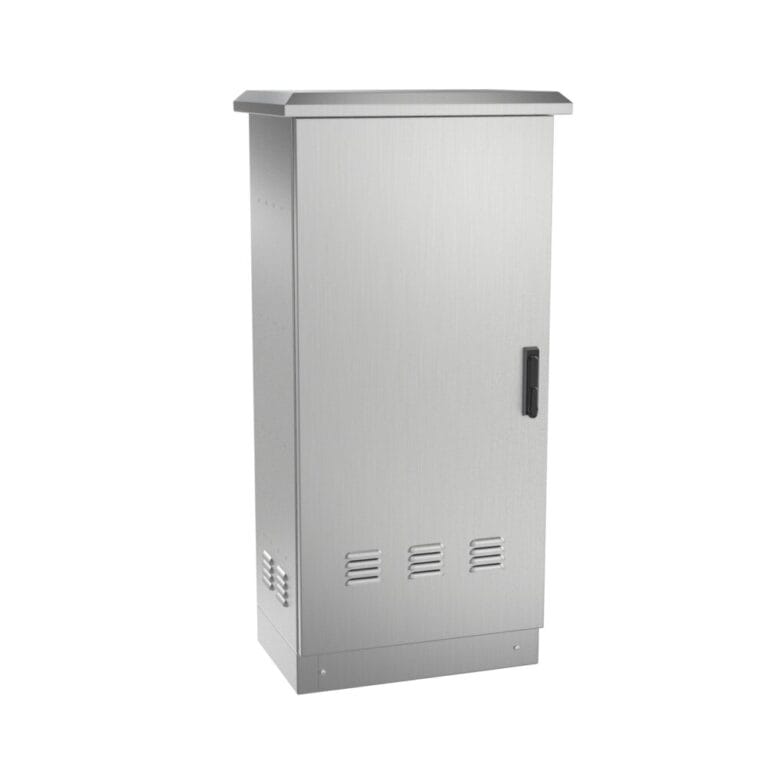

Rack Exterior Doble pared Termoaislado Tornado

SERIE TORNADO

Rack de exterior e intemperie y exterior fabricado en aluminio con doble pared termoaislada diseñado especialmente para ambientes de exterior:

Diseñado para la mejor refrigeración con doble pared termoaislada y autoventilada para una protección total de la electrónica, servidores, CCTV, telecomunicaciones, voz, datos, fibra óptica,... Ideal para proteger los equipos electrónicos contra cambios de temperatura, se puede ralizar su colocación outdoor de sistemas de telecomunicaciones, wifi, transmisiones, voz,datos,ictv,fibra optica,...

Se fabrica en tres materiales: aluminio, acero inoxidable y acero galvanizado.

Rack Exterior Doble pared Termoaislado Tornado · Delvalle Box
Rack Exterior Doble pared Termoaislado Tornado · Delvalle Box
Rack Exterior Doble pared Termoaislado Tornado · Delvalle Box

Este producto cuenta con los siguientes certificados

  • Logo CE · Delvalle Box
  • Logo EMC · Delvalle Box
  • Logo IP65 · Delvalle Box
  • Logo IP66 · Delvalle Box
  • Logo UL NEMA 1 · Delvalle Box
  • Logo UL NEMA 12 · Delvalle Box
  • Logo UL NEMA 3R · Delvalle Box
  • Logo UL NEMA 4X · Delvalle Box

Descripción

Armario de exterior telecomunicaciones con o sin sistema rack 19” ó 21” de intemperie diseñado especialmente para exterior: doble pared termoaislada y autoventilada para una mejor protección de la electrónica, servidores, CCTV, telecomunicaciones, voz, datos, fibra óptica, etc. Ideal para proteger los equipos electrónicos contra cambios de temperatura. Incorpora rejilla anti insectos para evitar la entrada de los mismos a la parte interna del armario donde se colocan los equipos.

Su diseño interior permite la sencilla colocación de racks, placas de montaje, bandejas, separadores, etc. Provisto de bandeja pasacables desmontable para facilitar el mecanizado de agujeros. Incluye zócalo de 100 mm, bastidor rack de 19”, acabado superficial en pintura de poliéster (RAL 7035) resistente a la corrosión e intemperie. Maneta antivandálica negra fabricada en duraluminio con cerradura de llave.

Se recomienda ventilador en techo para un mejor comportamientos en zonas y ambientes de calor extremo, o dias calurosos, protegiendo los sistemas electricos y electronicos del interior.

Materiales

• Rack intemperie aluminio: Mejora la refrigeración y es menos pesado (esp. 2 mm).
• Rack intemperie galvanizado: Es el rack más económico.
• Rack intemperie acero inoxidable: el mejor poder anticorrosivo y garantia hasta 30 años.

Descubre las ventajas

El mejor sistema de armarios rack outdoor de telecomunicaciones que hay en el mercado.
Terremotos y vibración controlada.
Capacidad de carga.
Termoaislado y autoventilado.
Junta hidrófuga homologada, y certificada UL, en las puer tas exteriores.
Máxima seguridad ante actos vandálicos y aperturas forzadas mediante palanca.
Zócalo cerrado antivandálico.

Normativa

• Desde IP43 (hasta IP66) según Norma IEC EN 62208 y EN 60529/10.91.

  • IP43 con branquias
  • IP54 con rejillas
  • IP66 sin ventilación

• 2006/95/CE.
• EN 50102.
• Máximo voltaje 1000 V.
Resistencia a la temperatura: desde -40°C +100°C (reducida exposición +160ºC).
• Opcional junta silicona: desde -60°C a +180°C (reducida exposición hasta +350°C).
• EN61969-3 Estructuras mecánicas para armarios de exterior y equipos electrónicos.
Certificado UL Nema 4x, 12, 3r y 1en inox y Nema 4x 12, 3r y 1en aluminio bajo petición. NºFile E342220.
• Fijacion Equipos DIN 41494 e IEC 297 para 19".
• Fijacion equipos IEC 917 (para ETSI o Metrico 515m/m) .
• Compatibilidad Electromagnetica EMC y RFI.
• Proteccion Electromagnetica IEC TS 61587-3.

Aplicaciones

Ideal para la colocación de racks de telecomunicaciones, ordenadores, telemetria, camaras de videovigilancia, radares, estaciones meteorológicas, telefonía, CCTV, ETSI, fibra óptica, seguridad y video vigilancia, alumbrado público, telecomunicaciones, señalización y control de tráfico o cualquier otra aplicación que necesite una protección contra las inclemencias metereologicas, y esté alojada en la intemperie.

• Zonas con temperaturas extremas o ambientes hostiles.
• Zonas desérticas, tropicales, alta montaña.

Personalización a medida
Te ofrecemos múltiples soluciones

Rack Exterior Doble pared Termoaislado Tornado · Delvalle Box
¿Necesitas soluciones?
Catálogos de productos 2021

En Delvalle podemos adaptar este diseño a la medida que requiera el cliente conservando los fundamentos de aislamiento térmico, estanqueidad, seguridad y fácil instalación.
• En 19” o 21”, en función de la forma de colocación del soporte rack.
KIT de ventilación: Compuesto por ventilador extractor de aire, termostato dual y resistencia calefactora.
• Varias opciones de tejadillo con ventilación extra.
• Zócalo de 200 mm.
• Posibilidad de incorporar un equipo de climatización adosado al lateral o techo.
• Opcionalmente se pueden servir sin bastidor rack y con bandejas.
• Maneta con cerradura de candado.
Disponible en 1 o 2 puertas.
• Completa gama de accesorios disponibles.
• Grado de protección: hasta IP65
• La bandeja pasacables puede incorporar micro cortes para posterior colocación de prensaestopas.

  • Se fabrica en tres materiales: aluminio, acero inoxidable y acero galvanizado.
Rack Exterior Doble pared Termoaislado Tornado · Delvalle Box

Croquis

PLANOS Y DIMENSIONES · Delvalle Box
