Rack d’intempérie tornado IP66

Armoire avec ou sans système Rack 19” Série Tornado d’intempérie spécialement conçue pour l’extérieur: double paroi thermo-isolante et auto-ventilée pour une meilleure protection de l’électronique, des serveurs, des vidéosurveillances, des télécommunications, des voix, des données, de la fibre optique,… Idéal pour protéger les équipements électroniques contre les changements de température.
Le design intérieur permet un positionnement facile de la porte, plaques de montage, plateaux, diviseurs,…
Équipée d’un plateau amovible passe-câbles pour faciliter l’usinage de trous.
Elle comprend un socle 100 mm (un cadre en rack 19”) et poignée antivandalisme en duralumin résistant à la corrosion et aux intempéries.

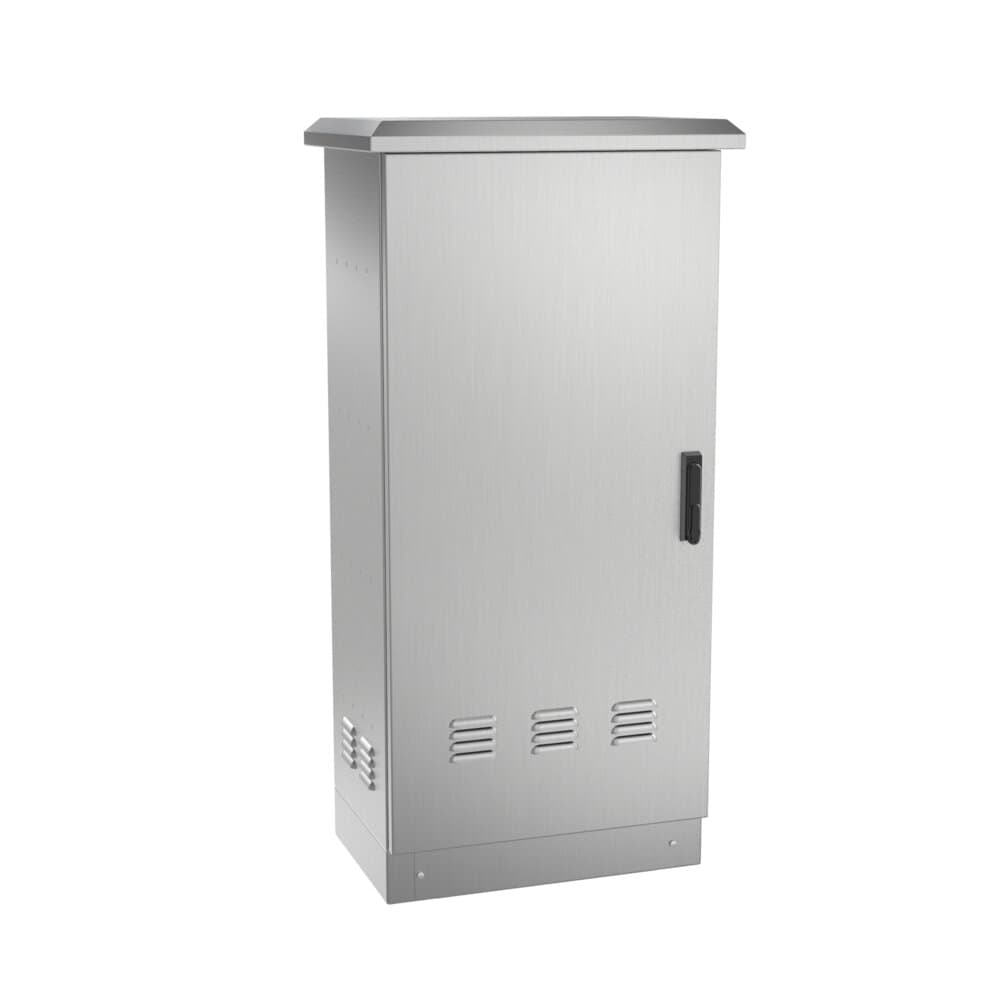

Rack d’intempérie tornado : vue principale du produit

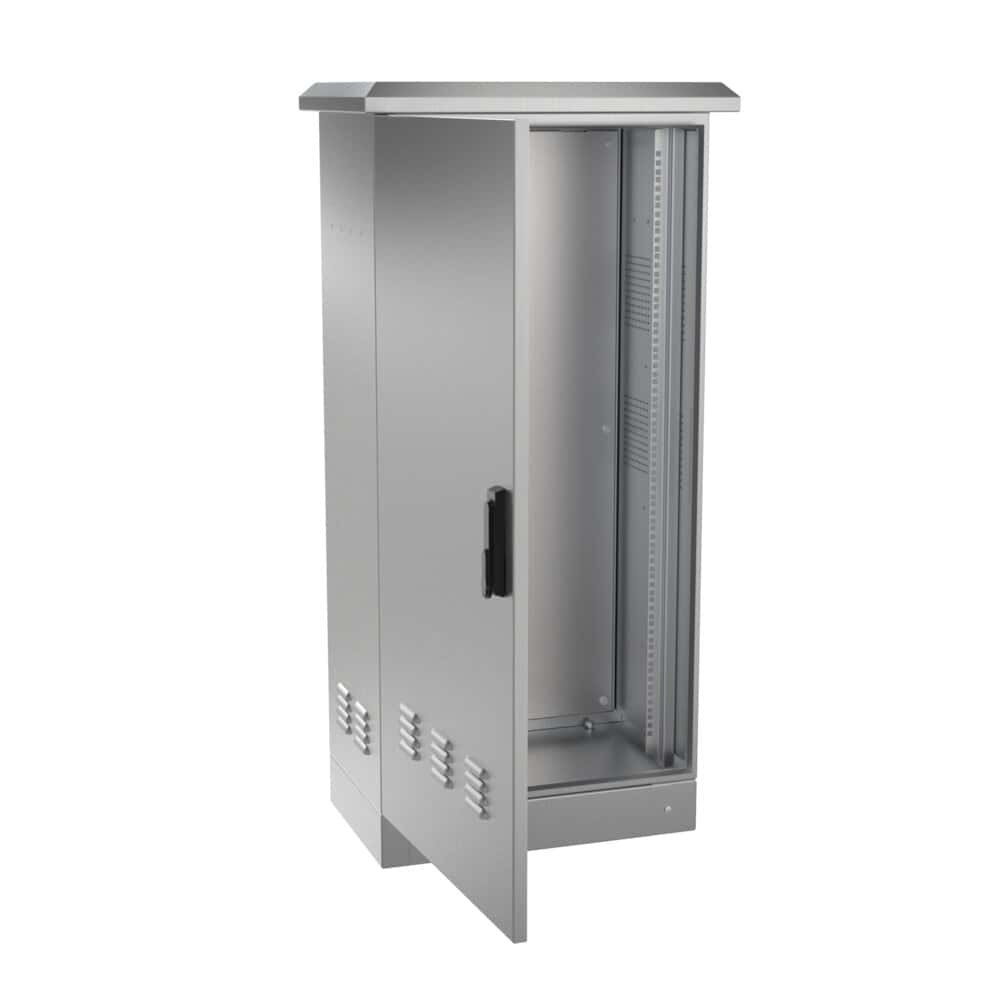

Rack d’intempérie tornado : vue de détail du produit

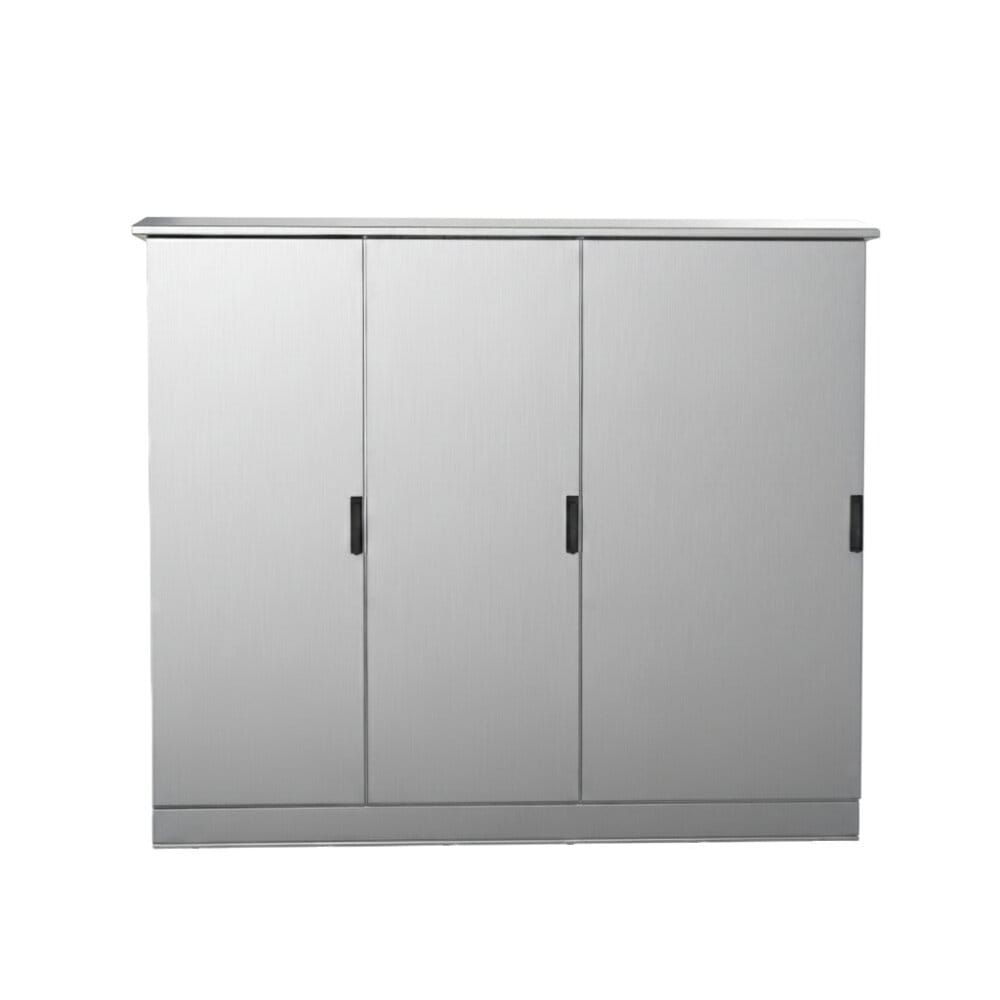

Rack d’intempérie tornado : vue additionnelle du produit

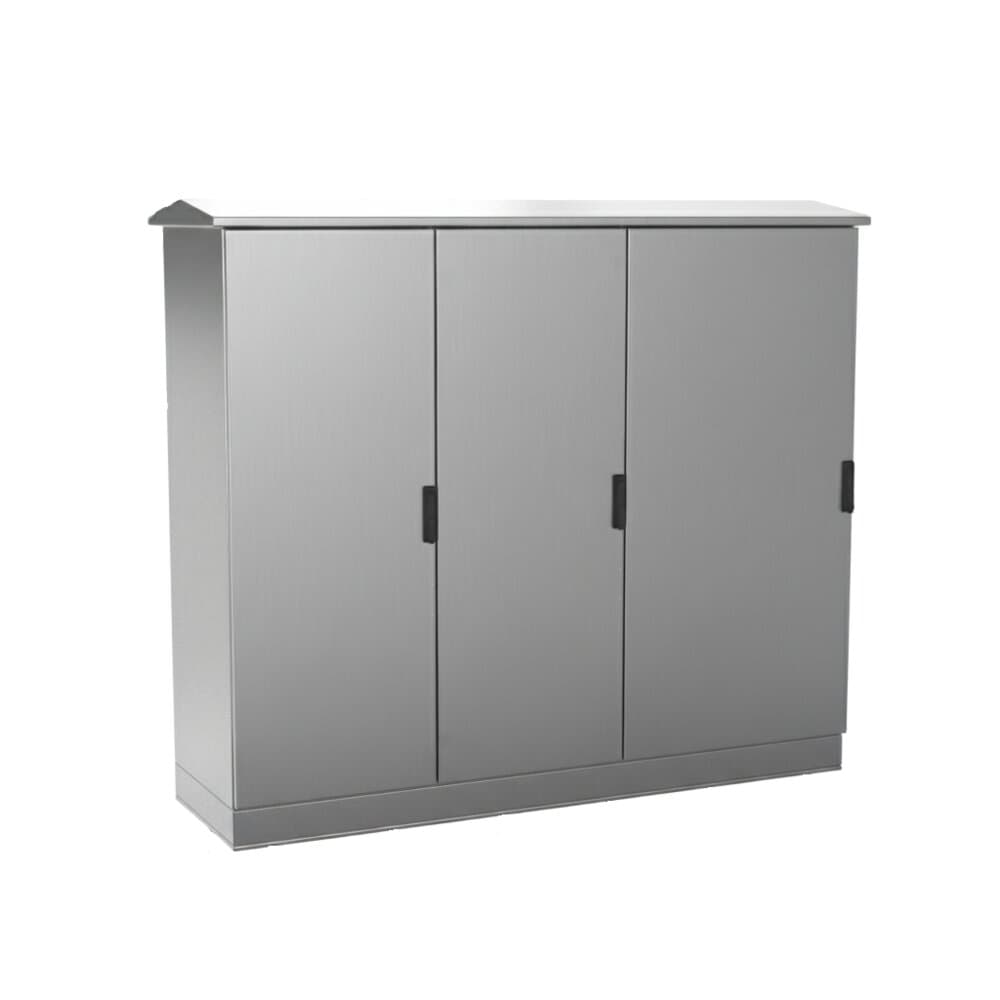

Rack d’intempérie tornado : vue latérale du produit

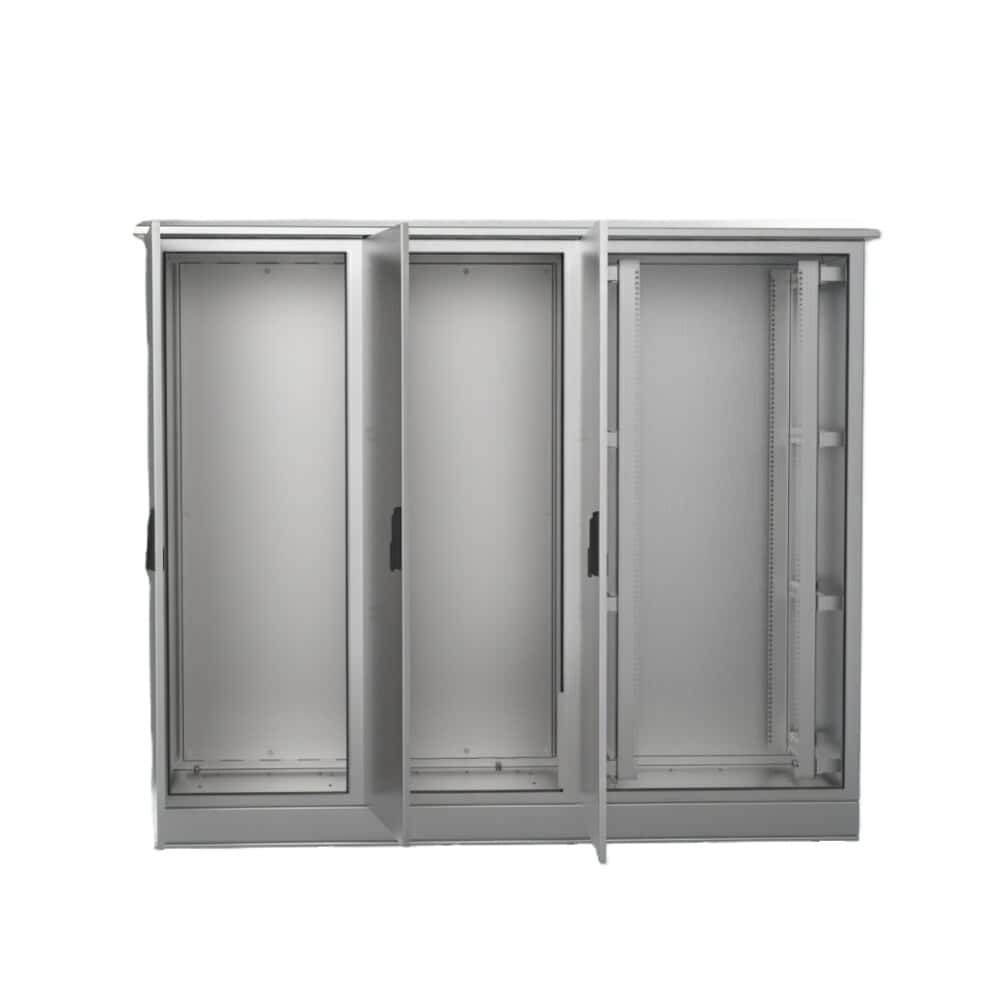

Rack d’intempérie tornado : vue arrière du produit

DONNÉES TECHNIQUES

Dimensions minimales	A=1185-2060mm B=600-800mm P=800-600mm
Dimensions maximales de la double porte	A=1835mm B=1350mm P=800mm
Dimensions minimales de la plaque	A=965-1840mm
Dimensions minimales de la plaque	B=530-730mm
Épaisseur du corps	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Type de porte	Porte aveugle
Type d'ouverture	Pivotante avec charnières invisibles
Système de fermeture	Poignée pivotante
Matériau	AISI 304L/AISI 316L
Finition	Satiné
Joint étanche	Polyuréthane
Température de fonctionnement	-40°C a +100°C (reducida exposición +160ºC)
Tension maximale	1000 V

OPTIONS ALTERNATIVES

Matériaux alternatifs	AISI 316L, Galvanisé, Aluminium
Finitions alternatives	Peint en RAL 7035
Systèmes de fermeture alternatifs	Poignée pivotante
Porte alternative	Porte aveugle
Joints alternatifs	silicone (-60 °C à + 180 °C)
Zone usinable	Puerta: 905x430-1780x630, Lateral: 925x715-1800x515

Delvalle

Armoires rack configurables

kit de ventilation

Options de toiture avec ventilation supplémentaire

Socle 200 mm

Armoires avec systèmes de climatisation

Configuration d'armoires sans cadre rack

armoires

Accessoires pour armoires électriques

Étanchéité totale contre la poussière et les jets d'eau

plateau passe-câbles

armoires électriques

Le meilleur système d'armoires rack outdoor pour télécommunications sur le marché

Tremblements de terre et vibrations contrôlées

haute capacité de charge

Thermo-isolé et auto-ventilé

Joints hydrofuges homologués et certifiés UL pour portes extérieures

Sécurité maximale contre les actes de vandalisme et les ouvertures forcées par levier

Socle fermé antivandale

Idéal pour l'installation de racks de télécommunications, ordinateurs, télémétrie, caméras de vidéosurveillance, radars, stations météorologiques, téléphonie, CCTV, ETSI, fibre optique...

Zones à températures extrêmes ou environnements hostiles

Zones désertiques, tropicales et de haute montagne

Depuis IP43 (jusqu'à IP66) selon la norme IEC EN 62208 et EN 60529/10.91

Réglementation sur la sécurité des armoires électriques Delvalle

norme EN 50102 (actuellement EN 62262)

Tension maximale 1000 V

Résistance à la température : de -40°C à +100°C (exposition réduite jusqu'à +160°C)

Joint en silicone optionnel : de -60 ºC à +180 ºC (exposition réduite jusqu'à +350 ºC)

EN61969-3 Structures mécaniques pour armoires extérieures et équipements électroniques

Certificat UL Nema 4x, 12, 3r et 1 en inox et Nema 4x 12, 3r et 1 en aluminium sur demande. NoFile E342220

Fermeture des équipements DIN 41494 et IEC 297 (pour 19”)

Fixation d'équipements IEC 917 (pour ETSI ou métrique 515 mm)

Armoires Delvalle pour protection EMC et RFI

Protección Electromagnétique IEC TS 61587-3

RÉFÉRENCES 1 PORTE			DIMENSIONS ET DONNÉES
ACIER INOXYDABLE	ALUMINIUM	GALVANISÉ	UNITÉS RACK (U)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	ZONE USINABLE		DIMENSIONS PLAQUE
ACIER INOXYDABLE	ALUMINIUM	GALVANISÉ	UNITÉS RACK (U)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	PORTE	LATÉRAL	DIMENSIONS PLAQUE
TRI126060	TRAL126060	TRG126060	20 U	1185	600	600	905×430	925×515	965×530
TRI126080	TRAL126080	TRG126080	20 U	1185	600	800	905×430	925×715	965×530
TRI128060	TRAL128060	TRG128060	20 U	1185	800	600	905×630	925×515	965×730
TRI128080	TRAL128080	TRG128080	20 U	1185	800	800	905×630	925×715	965×730
TRI146060	TRAL146060	TRG146060	25 U	1385	600	600	1105×430	1125×515	1165×530
TRI146080	TRAL146080	TRG146080	25 U	1385	600	800	1105×430	1125×715	1165×530
TRI148060	TRAL148060	TRG148060	25 U	1385	800	600	1105×630	1125×515	1165×730
TRI148080	TRAL148080	TRG148080	25 U	1385	800	800	1105×630	1125×715	1165×730
TRI166060	TRAL166060	TRG166060	30 U	1585	600	600	1305×430	1325×515	1365×530
TRI166080	TRAL166080	TRG166080	30 U	1585	600	800	1305×430	1325×715	1365×530
TRI168060	TRAL168060	TRG168060	30 U	1585	800	600	1305×630	1325×515	1365×730
TRI168080	TRAL168080	TRG168080	30 U	1585	800	800	1305×630	1325×715	1365×730
TRI186060	TRAL186060	TRG186060	35 U	1885	600	600	1555×430	1575×515	1615×530
TRI186080	TRAL186080	TRG186080	35 U	1885	600	800	1555×430	1575×715	1615×530
TRI188060	TRAL188060	TRG188060	35 U	1885	800	600	1555×630	1575×515	1615×730
TRI188080	TRAL188080	TRG188080	35 U	1885	800	800	1555×630	1575×715	1615×730
TRI206060	TRAL206060	TRG206060	40 U	2060	600	600	1780×430	1800×515	1840×530
TRI206080	TRAL206080	TRG206080	40 U	2060	600	800	1780×430	1800×715	1840×530
TRI208060	TRAL208060	TRG208060	40 U	2060	800	600	1780×630	1800×515	1840×730
TRI208080	TRAL208080	TRG208080	40 U	2060	800	800	1780×630	1800×715	1840×730

RÉFÉRENCES 2 PORTES			DIMENSIONS (mm)
ACIER INOXYDABLE	ALUMINIUM	GALVANISÉ	UNITÉS RACK (U)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-
TRI121360D	TRAL121360D	TRG121360D	20 U	1160	1350	600
TRI121380D	TRAL121380D	TRG121380D	20 U	1160	1350	800
TRI141360D	TRAL141360D	TRG141360D	25 U	1385	1350	600
TRI141380D	TRAL141380D	TRG141380D	25 U	1385	1350	800
TRI161360D	TRAL161360D	TRG161360D	30 U	1610	1350	600
TRI161380D	TRAL161380D	TRG161380D	30 U	1610	1350	800
TRI181360D	TRAL181360D	TRG181360D	35 U	1835	1350	600
TRI181380D	TRAL181380D	TRG181380D	35 U	1835	1350	800
