Rack exterior doble pared termoaislado tornado IP66

SERIE TORNADO IP66

Rack de exterior e intemperie y exterior fabricado en aluminio con doble pared termoaislada diseñado especialmente para ambientes de exterior.

Diseñado para la mejor refrigeración con doble pared termoaislada y autoventilada para una protección total de la electrónica, servidores, CCTV, telecomunicaciones, voz, datos, fibra óptica,… Ideal para proteger los equipos electrónicos contra cambios de temperatura, se puede ralizar su colocación outdoor de sistemas de telecomunicaciones, wifi, transmisiones, voz,datos, ictv, fibra optica,…

Se fabrica en tres materiales: aluminio, acero inoxidable y acero galvanizado.

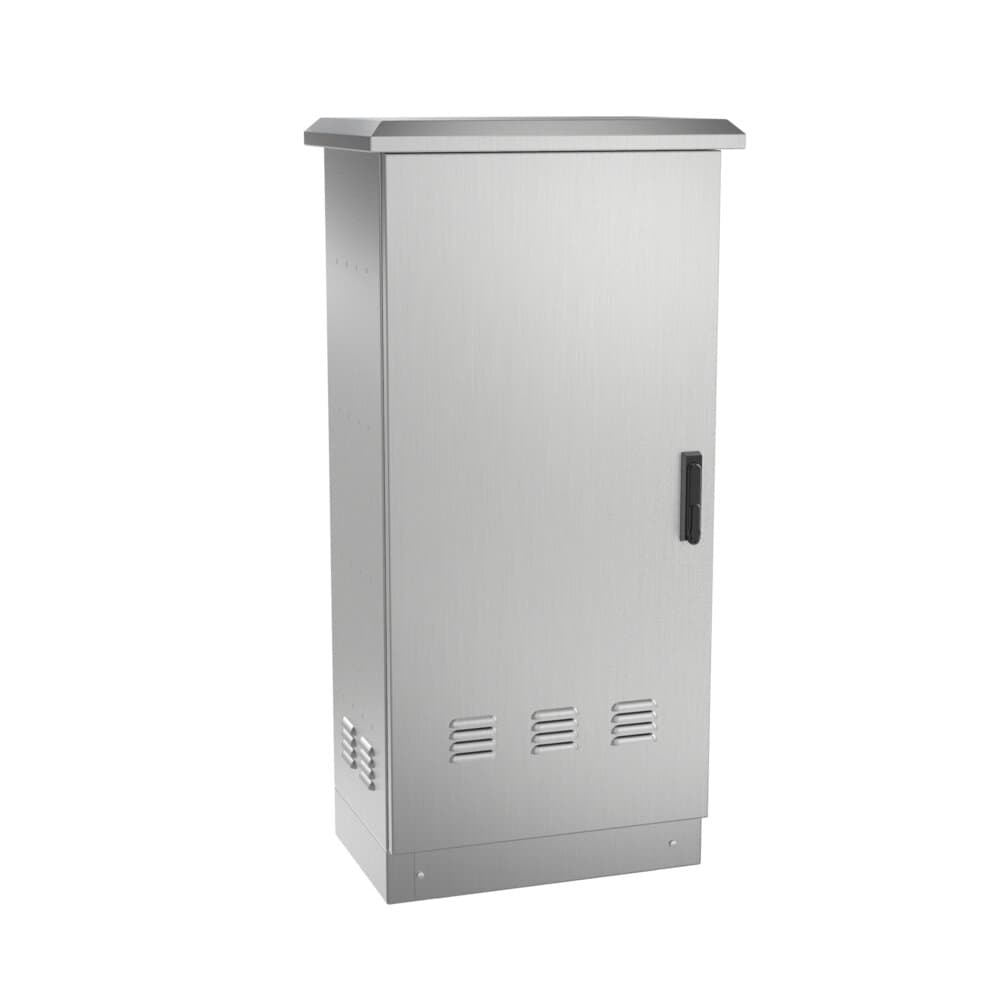

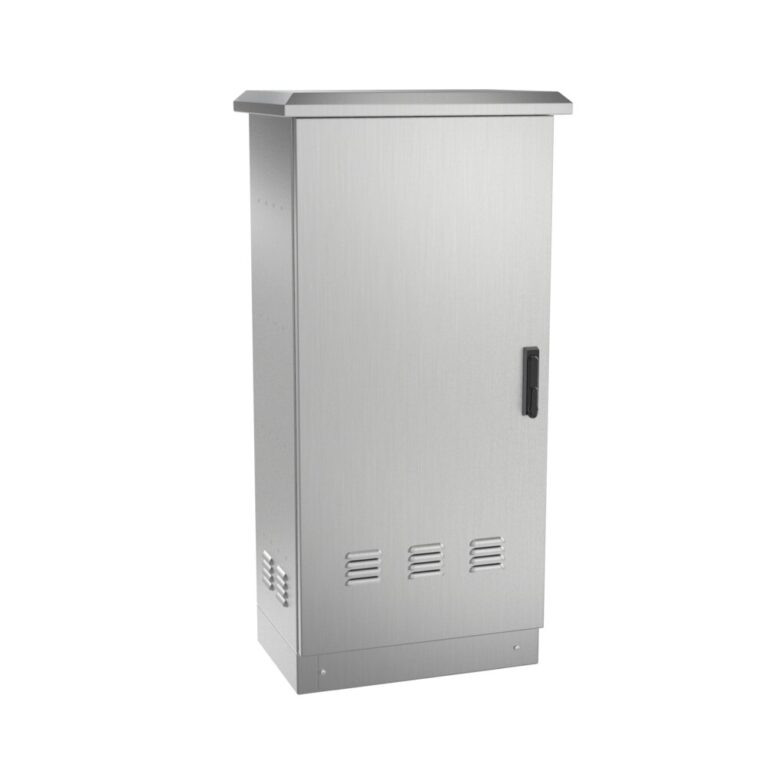

Rack exterior doble pared termoaislado tornado: vista principal del producto

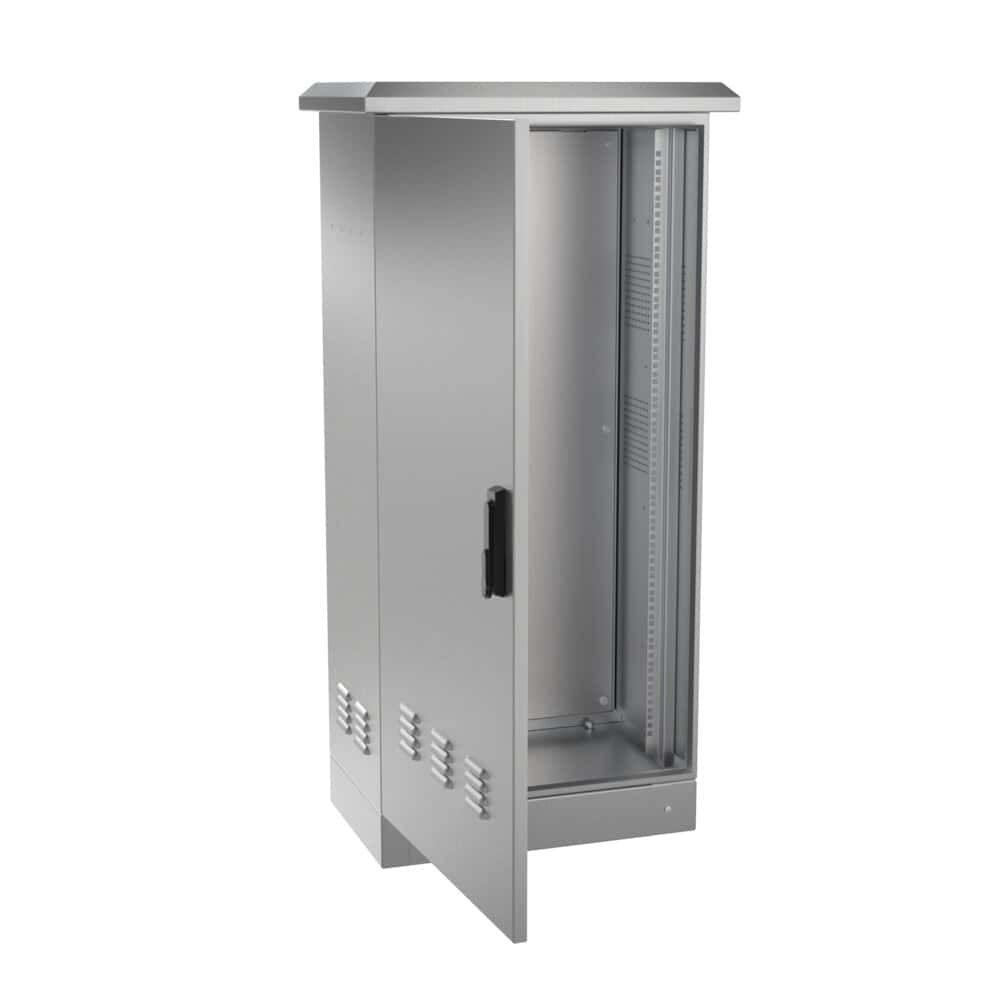

Rack exterior doble pared termoaislado tornado: vista de detalle del producto

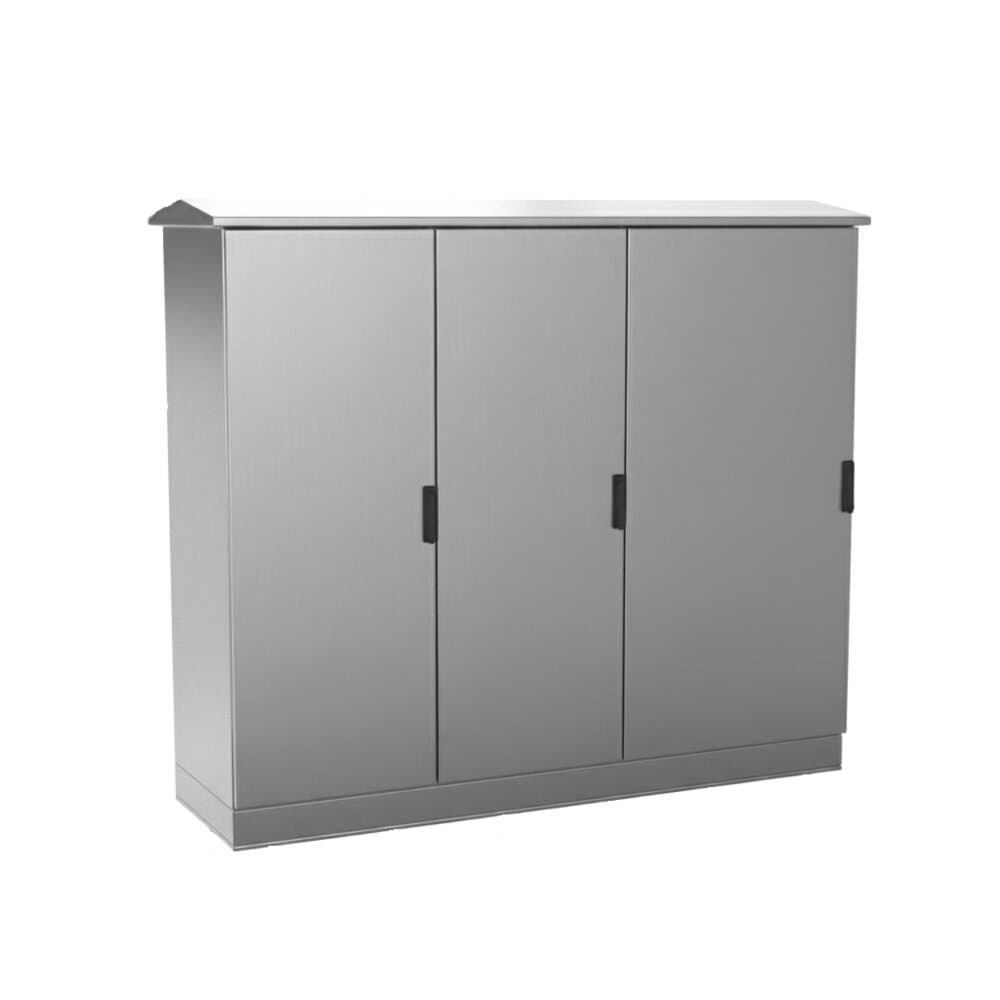

Rack exterior doble pared termoaislado tornado: vista adicional del producto

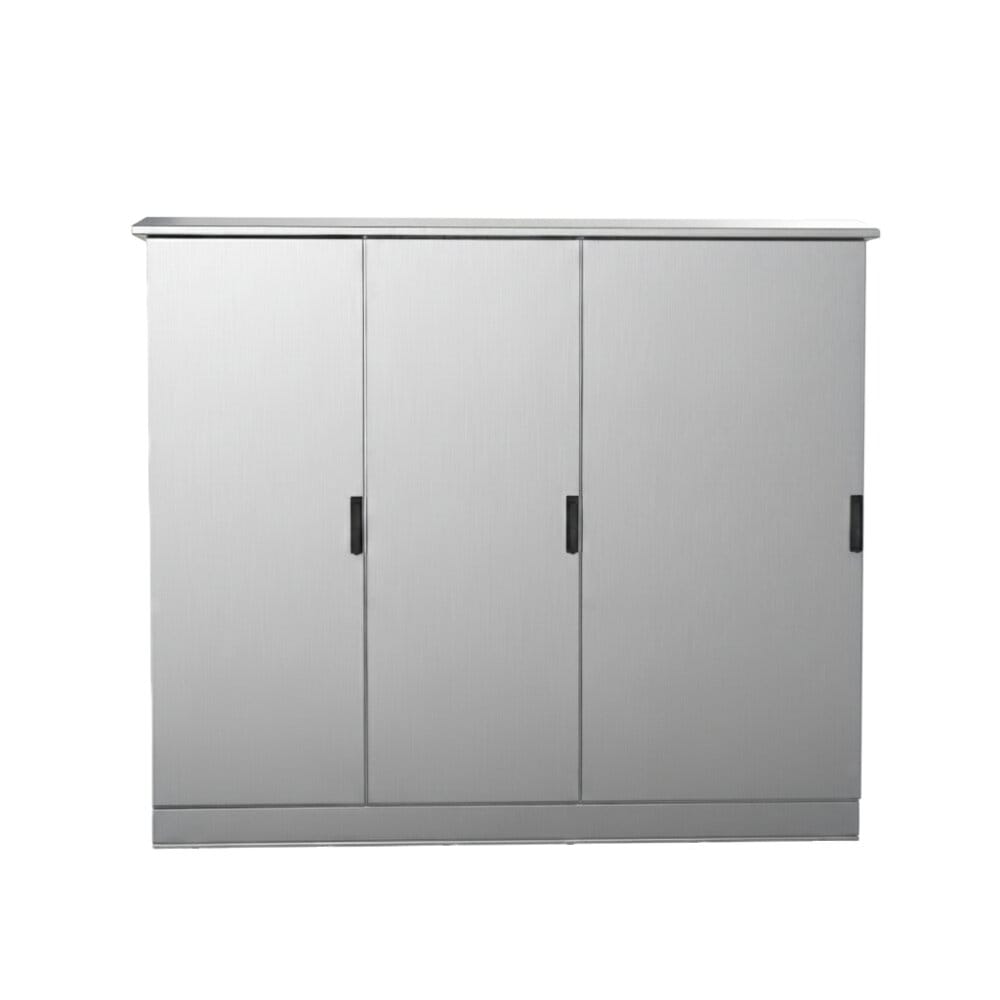

Rack exterior doble pared termoaislado tornado: vista lateral del producto

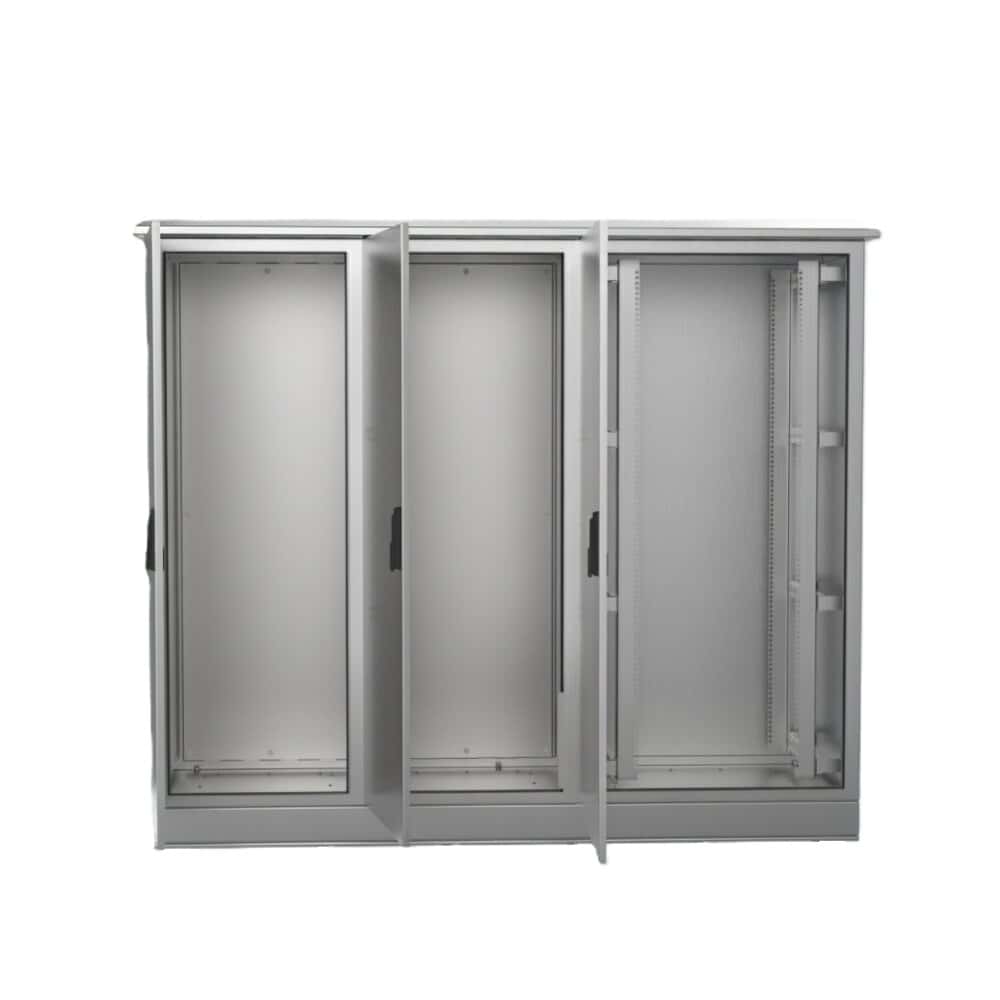

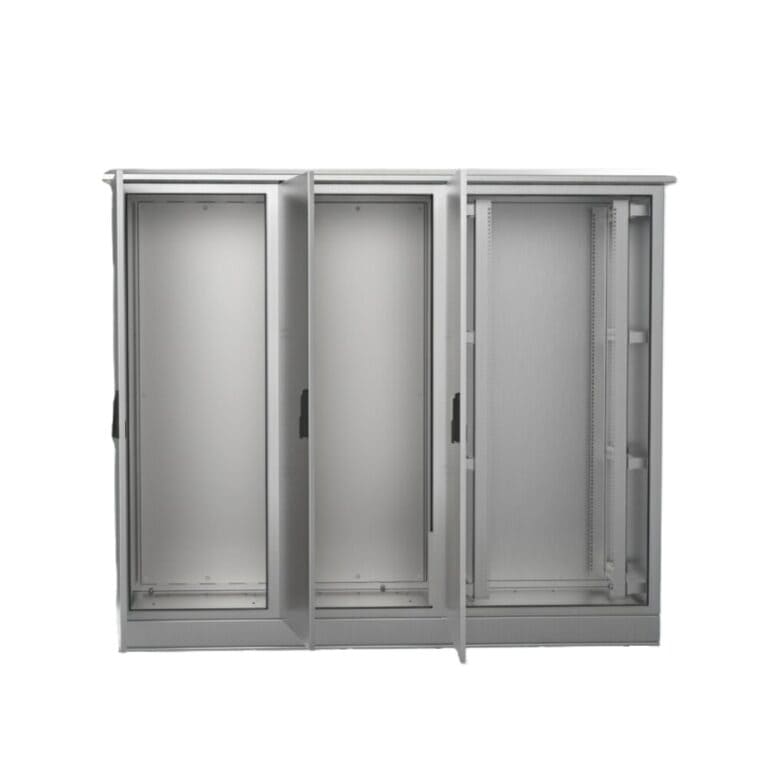

Rack exterior doble pared termoaislado tornado: vista posterior del producto

DATOS TÉCNICOS

Medidas Mínimas	A=1185-2060mm B=600-800mm P=800-600mm
Medidas Máximas Puerta Doble	A=1835mm B=1350mm P=800mm
Medidas Mínimas Placa	A=965-1840mm
Medidas Mínimas Placa	B=530-730mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Maneta giratoria
Material	AISI 304L/AISI 316L
Acabado	Satinado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Sistemas de Cierres Alternativos	Maneta giratoria
Puerta Alternativa	Puerta ciega
Juntas Alternativas	silicona (-60 ºC a + 180 ºC)
Area Mecanizable	Puerta: 905x430-1780x630, Lateral: 925x715-1800x515

En Delvalle podemos adaptar este diseño a la medida que requiera el cliente conservando los fundamentos de aislamiento térmico, estanqueidad, seguridad y fácil instalación

En 19” o 21”, en función de la forma de colocación del soporte rack

KIT de ventilación: Compuesto por ventilador extractor de aire, termostato dual y resistencia calefactora

Varias opciones de tejadillo con ventilación extra

Zócalo de 200 mm

Posibilidad de incorporar un equipo de climatización adosado al lateral o techo

Opcionalmente se pueden servir sin bastidor rack y con bandejas

Disponible en 1 o 2 puertas

Completa gama de accesorios disponibles

Grado de protección: hasta IP65

La bandeja pasacables puede incorporar micro cortes para posterior colocación de prensaestopas

Se fabrica en tres materiales: aluminio, acero inoxidable y acero galvanizado

El mejor sistema de armarios rack outdoor de telecomunicaciones que hay en el mercado

Terremotos y vibración controlada

Capacidad de carga

Termoaislado y autoventilado

Junta hidrófuga homologada, y certificada UL, en las puer tas exteriores

Máxima seguridad ante actos vandálicos y aperturas forzadas mediante palanca

Zócalo cerrado antivandálico

Ideal para la colocación de racks de telecomunicaciones, ordenadores, telemetria, camaras de videovigilancia, radares, estaciones meteorológicas, telefonía, CCTV, ETSI, fibra óptica...

Zonas con temperaturas extremas o ambientes hostiles

Zonas desérticas, tropicales, alta montaña

Desde IP43 (hasta IP66) según Norma IEC EN 62208 y EN 60529/10.91

2006/95/CE

EN 50102

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

EN61969-3 Estructuras mecánicas para armarios de exterior y equipos electrónicos

Certificado UL Nema 4x, 12, 3r y 1en inox y Nema 4x 12, 3r y 1en aluminio bajo petición. NoFile E342220

Fijación de Equipos DIN 41494 e IEC 297 (para 19”)

Fijación de Equipos IEC 917 (para ETSI o Métrico 515m/m)

Compatibilidad Electromagnetica EMC y RFI

Proteccion Electromagnetica IEC TS 61587-3

REFERENCIAS 1 PUERTA			DIMENSIONES Y DATOS
INOXIDABLE	ALUMINIO	GALVANIZADO	RACKS (U)	ALTO -A-	ANCHO -B-	FONDO -C-	ÁREA MECANIZABLE		MEDIDAS PLACA
INOXIDABLE	ALUMINIO	GALVANIZADO	RACKS (U)	ALTO -A-	ANCHO -B-	FONDO -C-	PUERTA	LATERAL	MEDIDAS PLACA
TRI126060	TRAL126060	TRG126060	20 U	1185	600	600	905×430	925×515	965×530
TRI126080	TRAL126080	TRG126080	20 U	1185	600	800	905×430	925×715	965×530
TRI128060	TRAL128060	TRG128060	20 U	1185	800	600	905×630	925×515	965×730
TRI128080	TRAL128080	TRG128080	20 U	1185	800	800	905×630	925×715	965×730
TRI146060	TRAL146060	TRG146060	25 U	1385	600	600	1105×430	1125×515	1165×530
TRI146080	TRAL146080	TRG146080	25 U	1385	600	800	1105×430	1125×715	1165×530
TRI148060	TRAL148060	TRG148060	25 U	1385	800	600	1105×630	1125×515	1165×730
TRI148080	TRAL148080	TRG148080	25 U	1385	800	800	1105×630	1125×715	1165×730
TRI166060	TRAL166060	TRG166060	30 U	1585	600	600	1305×430	1325×515	1365×530
TRI166080	TRAL166080	TRG166080	30 U	1585	600	800	1305×430	1325×715	1365×530
TRI168060	TRAL168060	TRG168060	30 U	1585	800	600	1305×630	1325×515	1365×730
TRI168080	TRAL168080	TRG168080	30 U	1585	800	800	1305×630	1325×715	1365×730
TRI186060	TRAL186060	TRG186060	35 U	1885	600	600	1555×430	1575×515	1615×530
TRI186080	TRAL186080	TRG186080	35 U	1885	600	800	1555×430	1575×715	1615×530
TRI188060	TRAL188060	TRG188060	35 U	1885	800	600	1555×630	1575×515	1615×730
TRI188080	TRAL188080	TRG188080	35 U	1885	800	800	1555×630	1575×715	1615×730
TRI206060	TRAL206060	TRG206060	40 U	2060	600	600	1780×430	1800×515	1840×530
TRI206080	TRAL206080	TRG206080	40 U	2060	600	800	1780×430	1800×715	1840×530
TRI208060	TRAL208060	TRG208060	40 U	2060	800	600	1780×630	1800×515	1840×730
TRI208080	TRAL208080	TRG208080	40 U	2060	800	800	1780×630	1800×715	1840×730

REFERENCIAS 2 PUERTAS			DIMENSIONES (mm)
INOXIDABLE	ALUMINIO	GALVANIZADO	RACKS (U)	ALTO -A-	ANCHO -B-	FONDO -C-
TRI121360D	TRAL121360D	TRG121360D	20 U	1160	1350	600
TRI121380D	TRAL121380D	TRG121380D	20 U	1160	1350	800
TRI141360D	TRAL141360D	TRG141360D	25 U	1385	1350	600
TRI141380D	TRAL141380D	TRG141380D	25 U	1385	1350	800
TRI161360D	TRAL161360D	TRG161360D	30 U	1610	1350	600
TRI161380D	TRAL161380D	TRG161380D	30 U	1610	1350	800
TRI181360D	TRAL181360D	TRG181360D	35 U	1835	1350	600
TRI181380D	TRAL181380D	TRG181380D	35 U	1835	1350	800

Croquis:

📄 Certificación rack exterior doble pared termoaislado tornado ip66
