Armario mural apaisado inoxidable luxor tedeo IP66

SERIE LUXOR TEDEO IP66

Armario eléctrico inox de montaje mural apaisado Luxor Tedeo con puerta de elevación automática mediante amortiguadores, fabricado en acero inoxidable AISI 304L o AISI 316L pulido.

El armario apaisado de la Serie Luxor Tedeo, puede ser concebido para una, dos, tres o mas puertas, todas ellas con apertura automática para un acceso al interior rápido y seguro.

Este modelo es ideal para la colocación en las parte superior de maquinaria, de envasado, packaging, food process o lugares donde el espacio sea primordial.

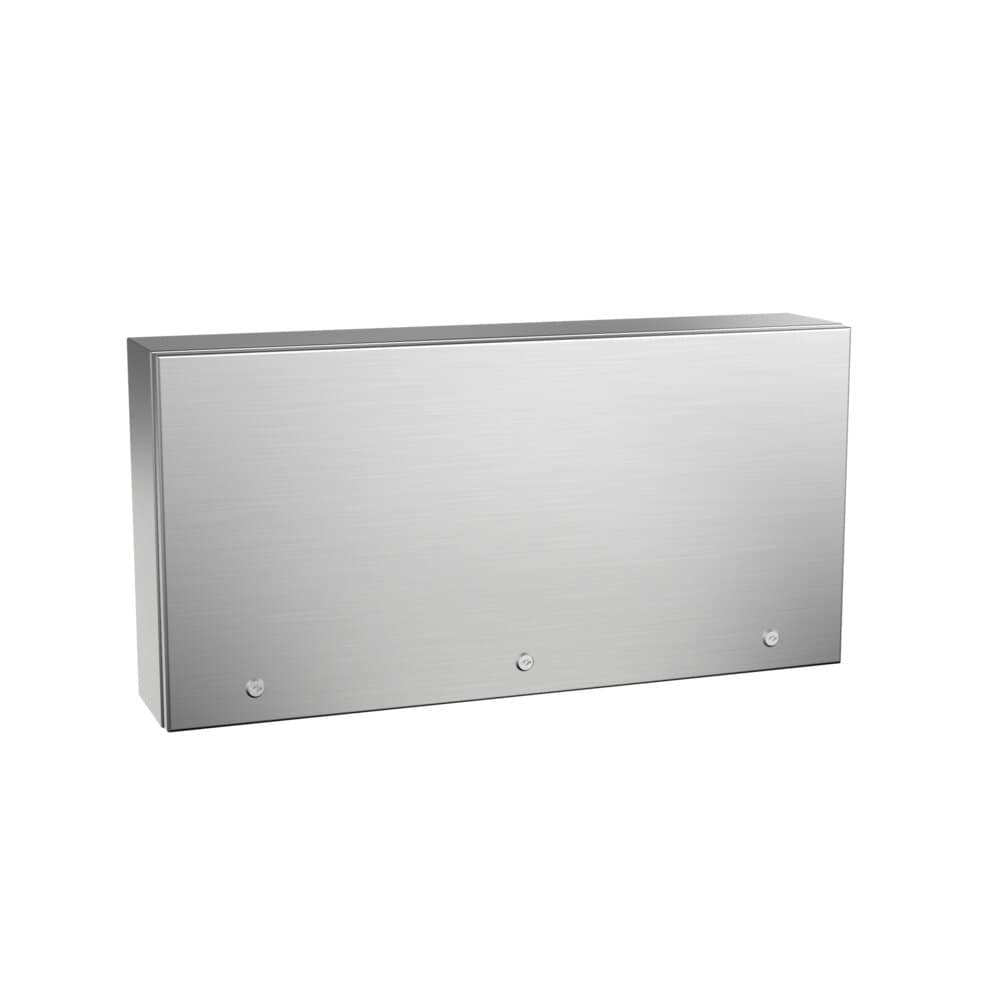

Armario mural apaisado inoxidable luxor tedeo IP66: vista principal del producto

Armario mural apaisado inoxidable luxor tedeo IP66: vista de detalle del producto

DATOS TÉCNICOS

Medidas Mínimas	A=500-500mm B=500-3000mm P=300-300mm
Medidas Mínimas Placa	A=447-440mm
Medidas Mínimas Placa	B=464-940mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Cierres de cuarto de vuelta doble bit
Profundidad Útil	270 mm
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Poliuretano

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L
Puerta Alternativa	Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior	Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas	EMC
Area Mecanizable	240x240

A la medida según su necesidad

Hasta IP69K - DIN 40050-9

Con posibilidad de tres puertas (a partir de 2000 de ancho)

IP66 en dos y tres puertas con montante intermedio según Norma IEC 60529

Patas metálicas

En acero inoxidable AISI 316L EN 14404

Versión EMC según norma CEE 2014/30/UE de compatibilidad electromagnética

Se entrega con film protector que evita arañazos y rozaduras durante su manipulación.

Puede ir tanto en la parte superior como en la inferior

Dos formas de apertura: lateral y hacia arriba con un sistema de retenedor hidráulico colocado en cada puerta, para una apertura automática sin esfuerzo

El cuadro eléctrico viene de serie con cierres de cuarto de vuelta de doble bit fabricado en acero inoxidable, con tres puntos de enclavamiento y bisagras ocultas

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente

Especialmente diseñado para fabricantes de maquinaria, que colocan este tipo de armario en el propio bastidor de la máquina.

IP66 (IP55 en dos puertas sin montante, con montante central IP66) según Norma IEC 60529

Cumple con Normativa RoHs 2011/65/UE

Cumple Normativa de industria alimentaria, materiales en contacto con alimentos (CE1935/2004)

Certificado UL Nema 4x, 12, 3r, 1. Nº File E342220

Construidos bajo Directiva CE de baja tensión 2014/35/UE

Grado de resistencia contra impacto IK10 según Norma IEC 62262

Resistencia a la temperatura: desde -40°C +80°C (reducida exposición +160ºC)

REFERENCIAS 1 PUERTA		DIMENSIONES (mm)
PUERTA CIEGA (x)	PUERTA POLICARBONATO (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -D-	FONDO ÚTIL -E-	FONDO ÚTIL INTERIOR -F-	ÁREA MECANIZABLE (F-15mm)	MEDIDAS PLACA -G-	PESO (Kg)	VOLUMEN (m³)
TD505030	TD505030T	500	500	300	446×400	270	240	440×440	447×464	20,14	0,08
TD507530	TD507530T	500	750	300	446×650	270	240	440×690	447×714	26,15	0,12
TD501030	TD501030T	500	1000	300	446×900	270	240	440×940	447×964	32,17	0,16
TD501230	TD501230T	500	1250	300	446×1150	270	240	440×1190	447×1214	38,19	0,21
TD501530	TD501530T	500	1500	300	446×1400	270	240	440×1440	447×1464	44,21	0,24
Versión: Normativa UL Nema 4x, 12, 3r y 1	Añadir "UL" a la referencia. Ej: "TD505030UL"

* Diseño Luxor Tedeo IP66 Separación placa fondo 20mm

REFERENCIAS 2 PUERTAS		DIMENSIONES (mm)
PUERTA CIEGA (x)	PUERTA POLICARBONATO (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -D-	FONDO ÚTIL -E-	FONDO ÚTIL INTERIOR -F-	ÁREA MECANIZABLE (F-15mm)	MEDIDAS PLACA -G-	PESO (Kg)	VOLUMEN (m³)
TD501030.2P	TD501030T.2P	500	1000	300	446×900	270	240	(2x) 440×440	447×964	32,97	0,16
TD501230.2P	TD501230T.2P	500	1200	300	446×1100	270	240	(2x) 440×540	447×1164	38,73	0,20
TD501430.2P	TD501430T.2P	500	1400	300	446×1300	270	240	(2x) 440×640	447×1364	44,48	0,23
TD501830.2P	TD501830T.2P	500	1800	300	446×1700	270	240	(2x) 440×840	447×1764	55,99	0,29
TD502030.2P	TD502030T.2P	500	2000	300	446×1900	270	240	(2x) 440×940	447×1964	61,75	0,33
Versión: Normativa UL Nema 4x, 12, 3r y 1	Añadir "UL" a la referencia. Ej: "TD501030.2PUL"

* Diseño Luxor Tedeo IP66 Separación placa fondo 20mm

REFERENCIAS 3 PUERTAS		DIMENSIONES (mm)
PUERTA CIEGA (x)	PUERTA POLICARBONATO (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -D-	FONDO ÚTIL -E-	FONDO ÚTIL INTERIOR -F-	ÁREA MECANIZABLE (F-15mm)	MEDIDAS PLACA -G-	PESO (Kg)	VOLUMEN (m³)
TD501630.3P	TD501630T.3P	500	1600	300	446×1500	270	240	(3x) 440×440	447×1564	50,24	0,26
TD502530.3P	TD502530T.3P	500	2500	300	446×2400	270	240	(3x) 440×740	447×2464	76,14	0,41
TD503030.3P	TD503030T.3P	500	3000	300	446×2900	270	240	(3x) 440×940	447×2964	90,50	0,49
Versión: Normativa UL Nema 4x, 12, 3r y 1	Añadir "UL" a la referencia. Ej: "TD501630.3PUL"

* Diseño Luxor Tedeo IP66 Separación placa fondo 20mm

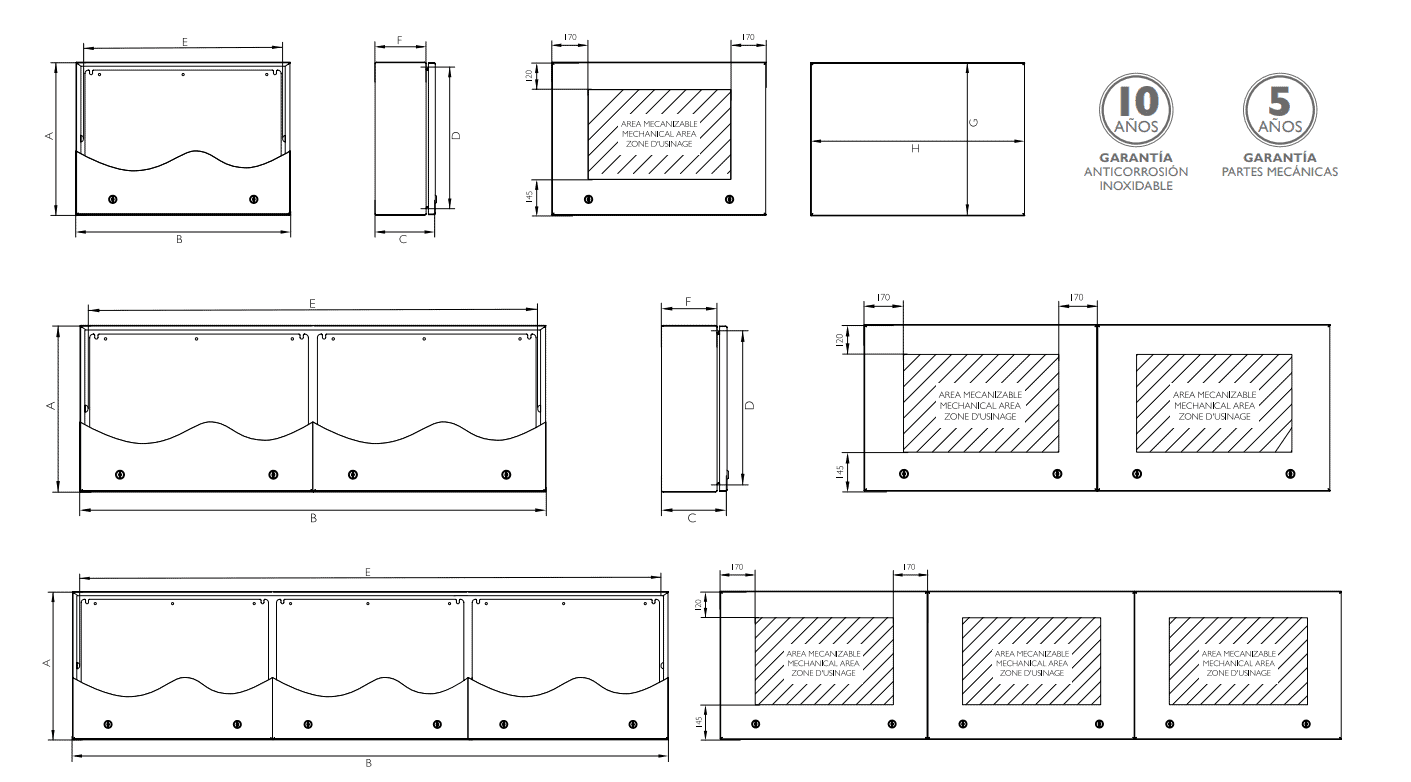

Croquis:
