Armario eléctrico compacto fabricado en aluminio pintado Serie Tribeca con un diseño mejorado, robusto, de fácil apertura mediante maneta giratoria y con cuatro puntos de enclavamiento, suavidad en la apertura, facilidad de colocación sobre el propio suelo, flexibilidad y amplitud de trabajo máxima para sus montajes y fabricado en aluminio con acabado en pintura RAL 7035.
Perfecta refrigeración gracias al aluminio que consigue que el armario expulse el calor al exterior.
| Medidas Mínimas | A=1650-2000mm B=600-1000mm P=400-500mm |
|---|---|
| Medidas Máximas Puerta Doble | A=2000mm B=1600mm P=500mm |
| Medidas Mínimas Placa | A=1540-1890mm |
| Medidas Mínimas Placa | B=490-1490mm |
| Espesor Cuerpo | 1.5 mm | 15/10 mm 0.059 " | 16 Gauge |
| Apertura Puerta | 120 ° |
| Tipo Puerta | Puerta ciega |
| Tipo Apertura | Giratoria con bisagras ocultas |
| Sistema Cierre | Maneta giratoria con 4 puntos de enclavamiento |
| Profundidad Útil | 375-475 mm |
| Material | Aluminio pintado |
| Acabado | Pintado |
| Material Placa | Galvanizado |
| Junta Estanca | Poliuretano |
| Temperatura Trabajo | -40°C a +100°C (reducida exposición +160ºC). |
| Voltaje Maximo | 1000 V |
| Acabados Alternativos | Pintado RAL 7035 |
|---|---|
| Puerta Alternativa | Puerta con panel de policarbonato, Puerta con cristal de seguridad |
| Material Placa Interior | Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable |
| Juntas Alternativas | silicona (-60 ºC a + 180 ºC), EMC |
| Area Mecanizable | Puerta: 1524,8x474x8 - 1800x800, Lateral: 1640x365 - 1990x465 |
|
REFERENCIAS 1 PUERTA |
DIMENSIONES (mm) |
|||
|
PUERTA CIEGA (x) |
PUERTA POLICARBONATO (no IP69K) |
ALTO -A- |
ANCHO -B- |
FONDO -C- |
|
MVALC166040 |
MVALCT166040 |
1650 |
600 |
400 |
|
MVALC168040 |
MVALCT168040 |
1650 |
800 |
400 |
|
MVALC161040 |
MVALCT161040 |
1650 |
1000 |
400 |
|
MVALC186040 |
MVALCT186040 |
1800 |
600 |
400 |
|
MVALC188040 |
MVALCT188040 |
1800 |
800 |
400 |
|
MVALC188050 |
MVALCT188050 |
1800 |
800 |
500 |
|
MVALC181040 |
MVALCT181040 |
1800 |
1000 |
400 |
|
MVALC181050 |
MVALCT181050 |
1800 |
1000 |
500 |
|
MVALC206040 |
MVALCT206040 |
2000 |
600 |
400 |
|
MVALC208040 |
MVALCT208040 |
2000 |
800 |
400 |
|
MVALC208050 |
MVALCT208050 |
2000 |
800 |
500 |
|
MVALC201040 |
MVALCT201040 |
2000 |
1000 |
400 |
|
MVALC201050 |
MVALCT201050 |
2000 |
1000 |
500 |
* Diseño Armario Compacto de Aluminio Tribeca IP66 Separación placa fondo 20mm
|
REFERENCIAS 2 PUERTAS |
DIMENSIONES (mm) |
|||
|
PUERTA CIEGA (x) |
PUERTA POLICARBONATO (no IP69K) |
ALTO -A- |
ANCHO -B- |
FONDO -C- |
|
MVALC161240 |
MVALCT161240 |
1650 |
1200 |
400 |
|
MVALC181240 |
MVALCT181240 |
1800 |
1200 |
400 |
|
MVALC181250 |
MVALCT181250 |
1800 |
1200 |
500 |
|
MVALC201240 |
MVALCT201240 |
2000 |
1200 |
400 |
|
MVALC201250 |
MVALCT201250 |
2000 |
1200 |
500 |
|
MVALC201440 |
MVALCT201440 |
2000 |
1400 |
400 |
|
MVALC201450 |
MVALCT201450 |
2000 |
1400 |
500 |
|
MVALC201640 |
MVALCT201640 |
2000 |
1600 |
400 |
|
MVALC201650 |
MVALCT201650 |
2000 |
1600 |
500 |
* Diseño Armario Compacto de Aluminio Tribeca IP66 Separación placa fondo 20mm

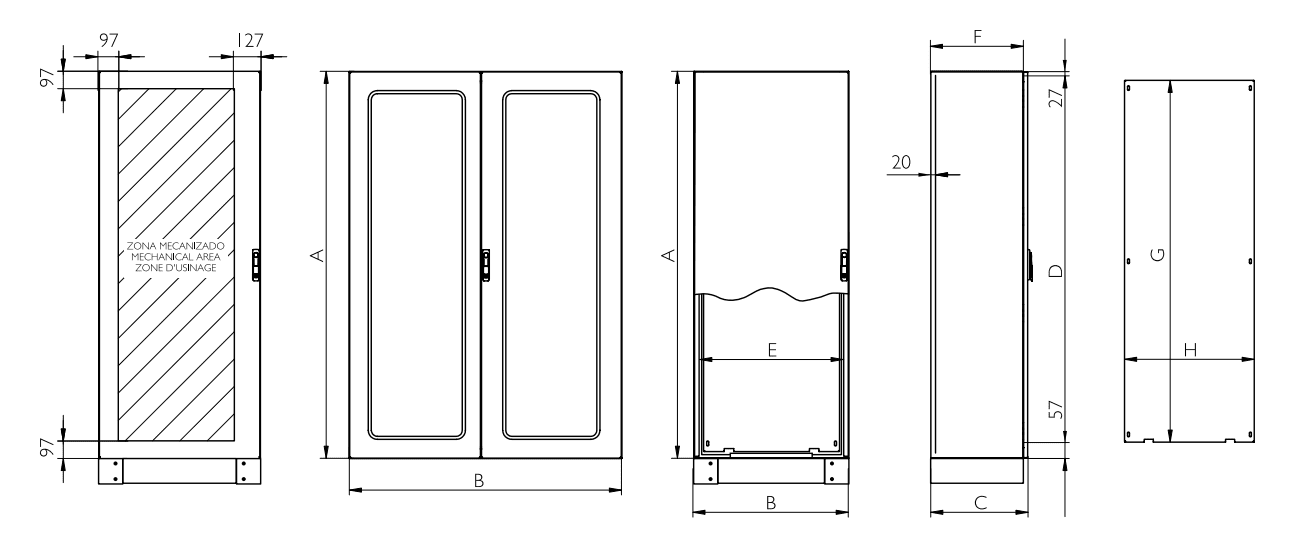

Croquis:
