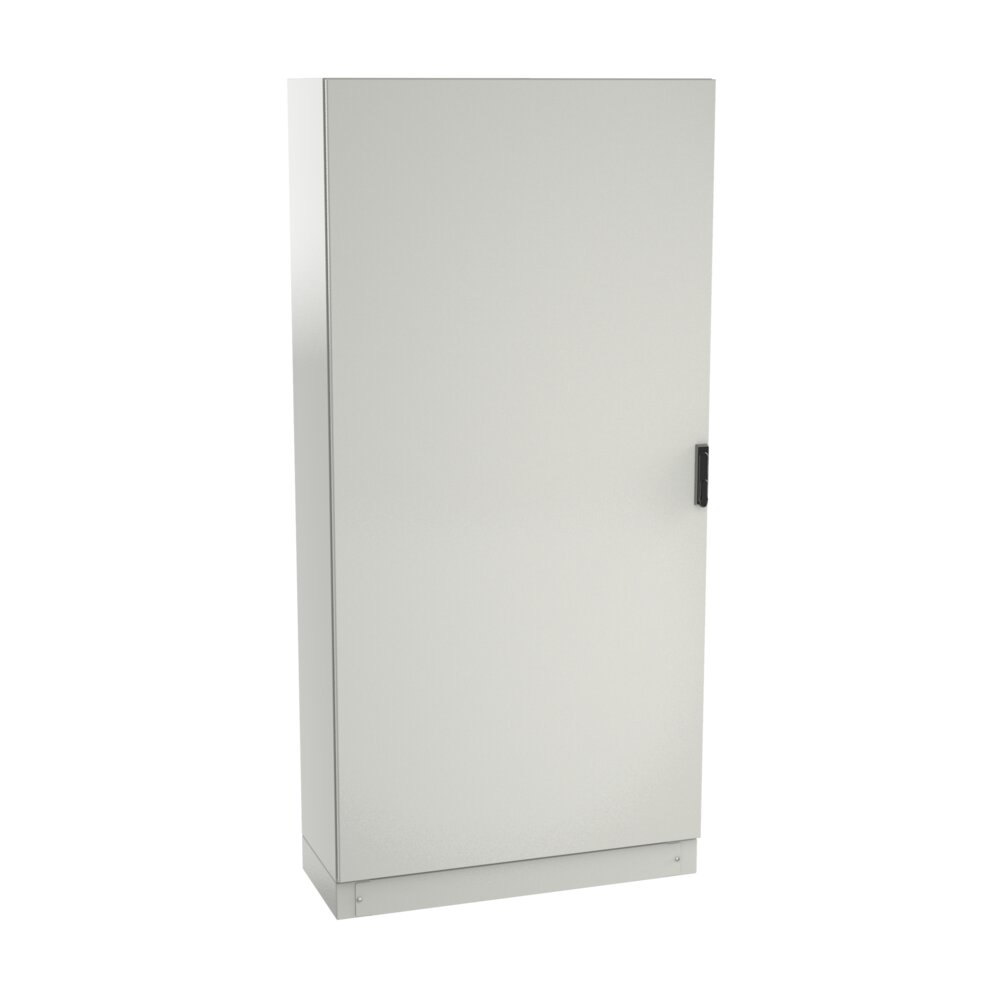

Armoire électrique compacte Série Tribeca avec un design amélioré, robuste, facile à ouvrir en tournant la poignée avec quatre points de verrouillage, douceur en l’ouverture, facilité d’installation sur le sol lui-même, la flexibilité et l´espace de travail maximale et fabriqué en aluminium avec peinture RAL 7035.
| Dimensions minimales | A=1650-2000mm B=600-1000mm P=400-500mm |
|---|---|
| Dimensions maximales de la double porte | A=2000mm B=1600mm P=500mm |
| Dimensions minimales de la plaque | A=1540-1890mm |
| Dimensions minimales de la plaque | B=490-1490mm |
| Épaisseur du corps | 1.5 mm | 15/10 mm 0.059 " | 16 Gauge |
| Ouverture de la porte | 120 ° |
| Type de porte | Porte aveugle |
| Type d'ouverture | Pivotante avec charnières invisibles |
| Système de fermeture | Poignée pivotante avec 4 points de verrouillage |
| Profondeur utile | 375-475 mm |
| Matériau | Aluminium peint |
| Finition | Peint |
| Matériau de la plaque | Galvanisé |
| Joint étanche | Polyuréthane |
| Température de fonctionnement | -40°C a +100°C (reducida exposición +160ºC). |
| Tension maximale | 1000 V |
| Finitions alternatives | Peint en RAL 7035 |
|---|---|
| Porte alternative | Porte avec panneau en polycarbonate, Porte avec vitre de sécurité |
| Matériau de la plaque intérieure | Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable |
| Joints alternatifs | silicone (-60 °C à + 180 °C), EMC |
| Zone usinable | Puerta: 1524,8x474x8 - 1800x800, Lateral: 1640x365 - 1990x465 |
|
RÉFÉRENCES 1 PORTE |
DIMENSIONS (mm) |
|||
|
PORTE PLEINE (x) |
PORTE POLYCARBONATE (non IP69K) |
HAUTEUR -A- |
LARGEUR -B- |
PROFONDEUR -C- |
|
MVALC166040 |
MVALCT166040 |
1650 |
600 |
400 |
|
MVALC168040 |
MVALCT168040 |
1650 |
800 |
400 |
|
MVALC161040 |
MVALCT161040 |
1650 |
1000 |
400 |
|
MVALC186040 |
MVALCT186040 |
1800 |
600 |
400 |
|
MVALC188040 |
MVALCT188040 |
1800 |
800 |
400 |
|
MVALC188050 |
MVALCT188050 |
1800 |
800 |
500 |
|
MVALC181040 |
MVALCT181040 |
1800 |
1000 |
400 |
|
MVALC181050 |
MVALCT181050 |
1800 |
1000 |
500 |
|
MVALC206040 |
MVALCT206040 |
2000 |
600 |
400 |
|
MVALC208040 |
MVALCT208040 |
2000 |
800 |
400 |
|
MVALC208050 |
MVALCT208050 |
2000 |
800 |
500 |
|
MVALC201040 |
MVALCT201040 |
2000 |
1000 |
400 |
|
MVALC201050 |
MVALCT201050 |
2000 |
1000 |
500 |
* Design Armoire Compacte en Aluminium Tribeca IP66 Séparation plaque de fond 20mm
|
RÉFÉRENCES 2 PORTES |
DIMENSIONS (mm) |
|||
|
PORTE PLEINE (x) |
PORTE POLYCARBONATE (non IP69K) |
HAUTEUR -A- |
LARGEUR -B- |
PROFONDEUR -C- |
|
MVALC161240 |
MVALCT161240 |
1650 |
1200 |
400 |
|
MVALC181240 |
MVALCT181240 |
1800 |
1200 |
400 |
|
MVALC181250 |
MVALCT181250 |
1800 |
1200 |
500 |
|
MVALC201240 |
MVALCT201240 |
2000 |
1200 |
400 |
|
MVALC201250 |
MVALCT201250 |
2000 |
1200 |
500 |
|
MVALC201440 |
MVALCT201440 |
2000 |
1400 |
400 |
|
MVALC201450 |
MVALCT201450 |
2000 |
1400 |
500 |
|
MVALC201640 |
MVALCT201640 |
2000 |
1600 |
400 |
|
MVALC201650 |
MVALCT201650 |
2000 |
1600 |
500 |
* Design Armoire Compacte en Aluminium Tribeca IP66 Séparation plaque de fond 20mm

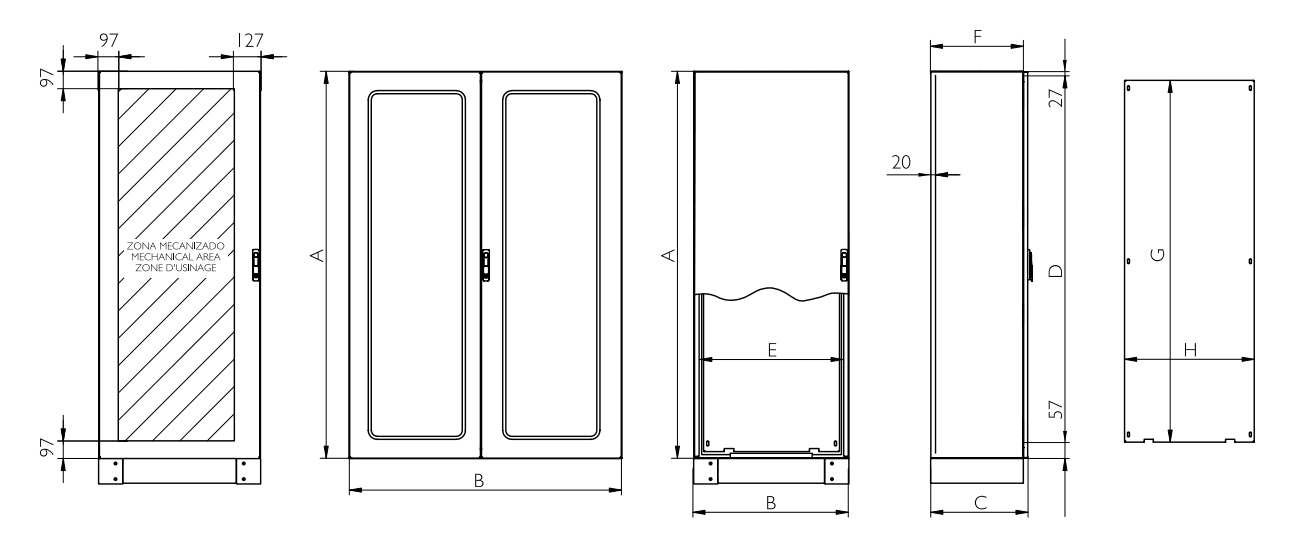

Croquis:
