Armario de distribución compacto tribeca IP66

SERIE TRIBECA IP66

Armario de distribución Tribeca IP66 es muy robusto, compacto y estanco, elaborado con materiales de gran calidad, capaz de soportar tensiones eléctricas y mecánicas muy elevadas.

Un diseño en acero inoxidable AISI 304L pulido, on capacidad de hasta 962 módulos para la colocación de diferenciales y magnetotérmicos.

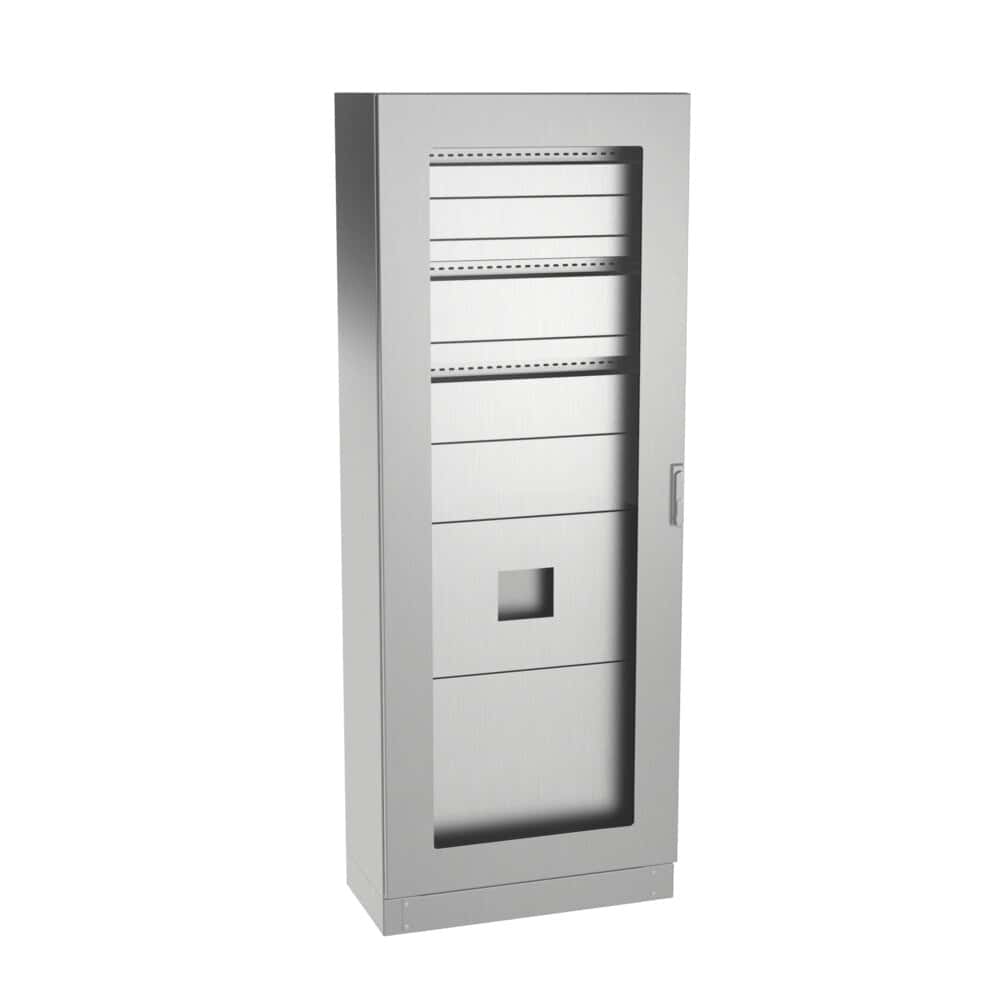

Armario de distribución compacto tribeca IP66: vista principal del producto

DATOS TÉCNICOS

Medidas Mínimas	A=1650-2000mm B=600-1000mm P=400-500mm
Medidas Máximas Puerta Doble	A=2000mm B=1600mm P=500mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	120 °
Tipo Puerta	Puerta con panel de policarbonato, Puerta con cristal de seguridad
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Maneta giratoria
Profundidad Útil	370-470 mm
Material	AISI 304L/AISI 316L
Acabado	Satinado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035, 2B
Puerta Alternativa	Puerta ciega
Material Placa Interior	Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable, Placa de montaje galvanizada
Juntas Alternativas	silicona (-60 ºC a + 180 ºC), EMC

A la medida según su necesidad con posibilidad de dos puertas (a partir de 1200 de ancho)

Zócalos

Patas metálicas

En acero inoxidable AISI 316L EN 14404

Versión EMC según norma CEE 2014/30/UE de compatibilidad electromagnética

Amplia visión de los módulos

Fácil montaje sobre carril DIN

Soportan hasta 1000 A y permiten una estanqueidad hasta IP66 (bajo demanda y con puerta ciega)

Dos opciones: puerta ciega o transparente de policarbonato. Una o dos puertas giratorias 120° fácilmente desmontables

Gran variedad de dimensiones de anchura y profundidad para permitir una total flexibilidad en el enlace de las estructuras

El cuadro eléctrico viene de serie con cierre de palanca con cuatro puntos de enclavamiento y bisagras ocultas fabricadas en acero inoxidable

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente

Especialmente diseñado para todo tipo de cuadros de distribución de baja tensión generales, secundarios o terminales en entornos terciarios o industriales

Entornos donde se requiera una estética, durabilidad y limpieza superior en armarios pintados o en instalaciones en el exterior

Propiedades puerta ciega: IP66 (IP55 en dos puertas) según norma IEC EN 62208 y EN 60529. Grado resistencia IK10 según Norma IEC 62208 y EN 50102. Certificado UL Nema 4x, 12, 3r, 1

Propiedades puerta transparente de policarbonato: IP55 según norma IEC EN 62208 y EN 60529. Grado resistencia IK7 según Norma IEC 62208 y EN 50102. Transmisión de luz: 89% y protección rayos

Sistema que permite realizar todas las compartimentaciones según norma EN60439-1

Construidos bajo Directiva CE de baja tensión 2014/35/UE

Cumple normativa de industria alimentaria, materiales en contacto con alimentos (CE 1935/2004) y normativa RoHs

Conforme a las reglamentaciones para instalación en locales de pública concurrencia, según norma EN 60695-2-11

Máximo voltaje 1000 V

REFERENCIAS 1 PUERTA	DIMENSIONES Y MÓDULOS
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	FILAS	MÓDULOS POR FILA	MÓDULOS TOTALES
MVAF1260400	1200	600	400	7	22	154
MVAF1260600	1200	600	600	7	22	154
MVAF1280400	1200	800	400	7	33	231
MVAF1280600	1200	800	600	7	33	231
MVAF1280800	1200	800	800	7	33	231
MVAF1460400	1400	600	400	8	22	176
MVAF1460600	1400	600	600	8	22	176
MVAF1460800	1400	600	800	8	22	176
MVAF1480400	1400	800	400	8	33	264
MVAF1480600	1400	800	600	8	33	264
MVAF1480800	1400	800	800	8	33	264
MVAF1660400	1600	600	400	9	22	198
MVAF1660600	1600	600	600	9	22	198
MVAF1660800	1600	600	800	9	22	198
MVAF1680400	1600	800	400	9	33	297
MVAF1680600	1600	800	600	9	33	297
MVAF1680800	1600	800	800	9	33	297
MVAF1860400	1800	600	400	11	22	242
MVAF1860500	1800	600	500	11	22	242
MVAF1860600	1800	600	600	11	22	242
MVAF1860800	1800	600	800	11	22	242
MVAF1880400	1800	800	400	11	33	363
MVAF1880500	1800	800	500	11	33	363
MVAF1880600	1800	800	600	11	33	363
MVAF1880800	1800	800	800	11	33	363
MVAF1810400	1800	1000	400	11	44	484
MVAF1810500	1800	1000	500	11	44	484
MVAF1810600	1800	1000	600	11	44	484
MVAF1812400	1800	1200	400	11	55	605
MVAF1812500	1800	1200	500	11	55	605
MVAF1812600	1800	1200	600	11	55	605
MVAF2060400	2000	600	400	12	22	264
MVAF2060500	2000	600	500	12	22	264
MVAF2060600	2000	600	600	12	22	264
MVAF2060800	2000	600	800	12	22	264
MVAF2080400	2000	800	400	12	33	396
MVAF2080500	2000	800	500	12	33	396
MVAF2080600	2000	800	600	12	33	396
MVAF2080800	2000	800	800	12	33	396
MVAF2010400	2000	1000	400	12	44	528
MVAF2010500	2000	1000	500	12	44	528
MVAF2010600	2000	1000	600	12	44	528
MVAF2010800	2000	1000	800	12	44	528
MVAF2260600	2200	600	600	13	22	286
MVAF2260800	2200	600	800	13	22	286
MVAF2280600	2200	800	600	13	33	429
MVAF2280800	2200	800	800	13	33	429
MVAF2210600	2200	1000	600	13	44	572
MVAF2210800	2200	1000	800	13	44	572

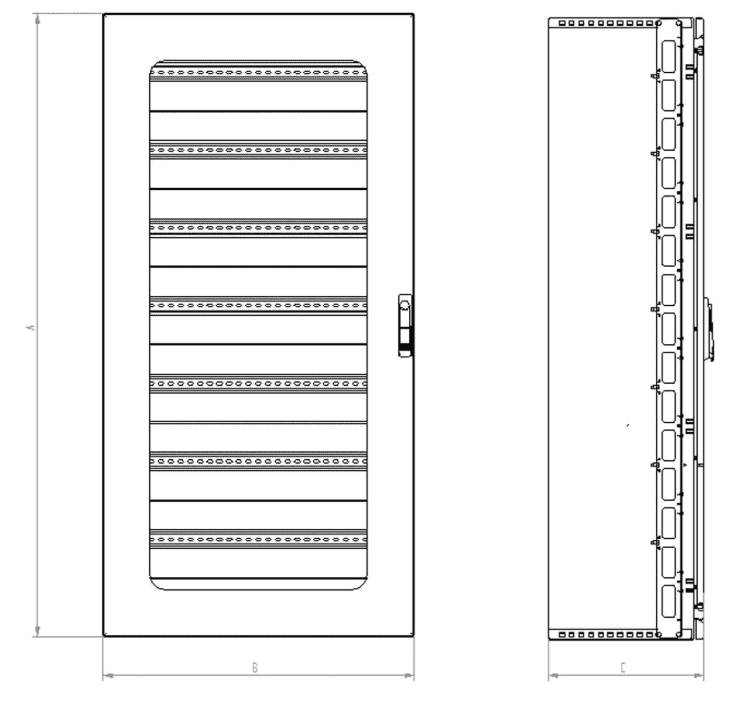

Croquis:

📄 Certificación armario de distribución compacto tribeca ip66
