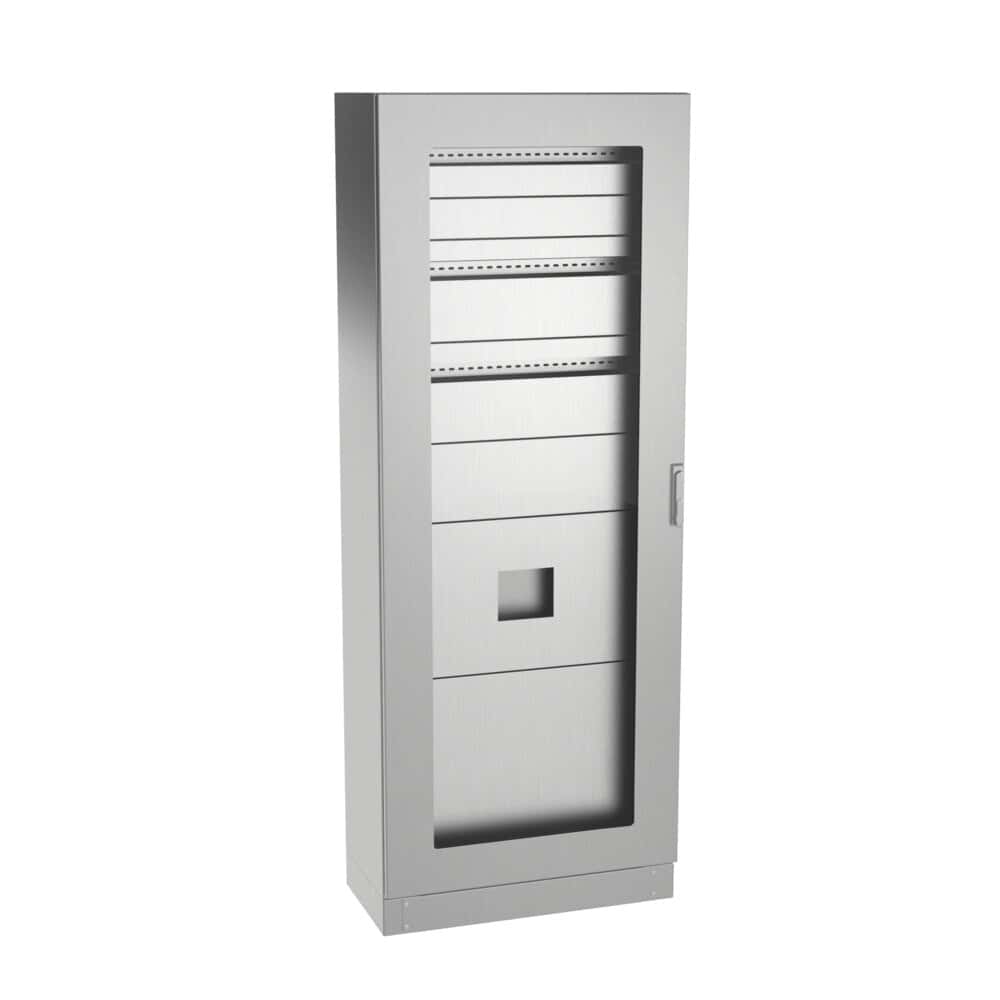

Armoire de distribution compacte tribeca IP66

SERIE TRIBECA IP66

Armoire de distribution compacte inoxydable Tribeca très robuste et compact avec des matériaux de haute qualité qui peuvent résister à des contraintes électriques et mécaniques élevées. Une conception unique en acier AISI 304L poli. Capable de porter 962 modules pour le placement de différentiels et des disjoncteurs.

DONNÉES TECHNIQUES
Dimensions minimales A=1650-2000mm   B=600-1000mm   P=400-500mm
Dimensions maximales de la double porte A=2000mm   B=1600mm   P=500mm
Épaisseur du corps 1.5 mm | 15/10 mm
0.059 " | 16 Gauge
Ouverture de la porte 120 °
Type de porte Porte avec panneau en polycarbonate, Porte avec vitre de sécurité
Type d'ouverture Pivotante avec charnières invisibles
Système de fermeture Poignée pivotante
Profondeur utile 370-470 mm
MatériauAISI 304L/AISI 316L
FinitionSatiné
Joint étanche Polyuréthane
Température de fonctionnement -40°C a +100°C (reducida exposición +160ºC)
Tension maximale 1000 V
OPTIONS ALTERNATIVES
Matériaux alternatifs AISI 316L, Galvanisé, Aluminium
Finitions alternatives Peint en RAL 7035, 2B
Porte alternative Porte aveugle
Matériau de la plaque intérieure Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable, Plaque de montage galvanisée
Joints alternatifs silicone (-60 °C à + 180 °C), EMC
armoires électriques
Socles pour armoires
armoires équipées de pieds métalliques robustes
armoires en acier inoxydable AISI 316L
large visibilité des modules intérieurs
Montage facile sur rail DIN
Supportent jusqu'à 1000 A et permettent une étanchéité jusqu'à IP66 (sur demande et avec porte aveugle)
Deux options : porte pleine ou transparente en polycarbonate. Une ou deux portes pivotantes à 120° facilement amovibles
Grande variété de dimensions en largeur et profondeur pour permettre une flexibilité totale dans le lien des structures
Le tableau électrique est fourni de série avec une fermeture à levier à quatre points de verrouillage et des charnières dissimulées en acier inoxydable
Delvalle réalise sur commande toute dimension adaptée à vos besoins, y compris des trous, des rainures et des formes, tant sur la porte que sur l'enveloppe
Conçu spécialement pour tous types d'armoires de distribution basse tension générales, secondaires ou terminales dans des environnements tertiaires ou industriels
armoires électriques
Porte aveugle
Porte transparente en polycarbonate
Système permettant de réaliser toutes les compartimentations selon la norme EN60439-1
Directive CE basse tension 2014/35/UE
Conforme aux normes de l'industrie alimentaire, matériaux en contact avec les aliments (CE 1935/2004) et norme RoHs
Conforme aux réglementations pour l'installation dans des locaux à fréquentation publique, selon la norme EN 60695-2-11
Tension maximale 1000 V

RÉFÉRENCES 1 PORTE

DIMENSIONS ET MODULES

PORTE PLEINE

(x)

HAUTEUR

-A-

LARGEUR

-B-

PROFONDEUR

-C-

RANGÉES

MODULES

PAR RANGÉE

MODULES

TOTAUX

MVAF1260400

1200

600

400

7

22

154

MVAF1260600

1200

600

600

7

22

154

MVAF1280400

1200

800

400

7

33

231

MVAF1280600

1200

800

600

7

33

231

MVAF1280800

1200

800

800

7

33

231

MVAF1460400

1400

600

400

8

22

176

MVAF1460600

1400

600

600

8

22

176

MVAF1460800

1400

600

800

8

22

176

MVAF1480400

1400

800

400

8

33

264

MVAF1480600

1400

800

600

8

33

264

MVAF1480800

1400

800

800

8

33

264

MVAF1660400

1600

600

400

9

22

198

MVAF1660600

1600

600

600

9

22

198

MVAF1660800

1600

600

800

9

22

198

MVAF1680400

1600

800

400

9

33

297

MVAF1680600

1600

800

600

9

33

297

MVAF1680800

1600

800

800

9

33

297

MVAF1860400

1800

600

400

11

22

242

MVAF1860500

1800

600

500

11

22

242

MVAF1860600

1800

600

600

11

22

242

MVAF1860800

1800

600

800

11

22

242

MVAF1880400

1800

800

400

11

33

363

MVAF1880500

1800

800

500

11

33

363

MVAF1880600

1800

800

600

11

33

363

MVAF1880800

1800

800

800

11

33

363

MVAF1810400

1800

1000

400

11

44

484

MVAF1810500

1800

1000

500

11

44

484

MVAF1810600

1800

1000

600

11

44

484

MVAF1812400

1800

1200

400

11

55

605

MVAF1812500

1800

1200

500

11

55

605

MVAF1812600

1800

1200

600

11

55

605

MVAF2060400

2000

600

400

12

22

264

MVAF2060500

2000

600

500

12

22

264

MVAF2060600

2000

600

600

12

22

264

MVAF2060800

2000

600

800

12

22

264

MVAF2080400

2000

800

400

12

33

396

MVAF2080500

2000

800

500

12

33

396

MVAF2080600

2000

800

600

12

33

396

MVAF2080800

2000

800

800

12

33

396

MVAF2010400

2000

1000

400

12

44

528

MVAF2010500

2000

1000

500

12

44

528

MVAF2010600

2000

1000

600

12

44

528

MVAF2010800

2000

1000

800

12

44

528

MVAF2260600

2200

600

600

13

22

286

MVAF2260800

2200

600

800

13

22

286

MVAF2280600

2200

800

600

13

33

429

MVAF2280800

2200

800

800

13

33

429

MVAF2210600

2200

1000

600

13

44

572

MVAF2210800

2200

1000

800

13

44

572

* Design Armoire de distribution modulaire Titan IP66 Séparation plaque de fond 20mm

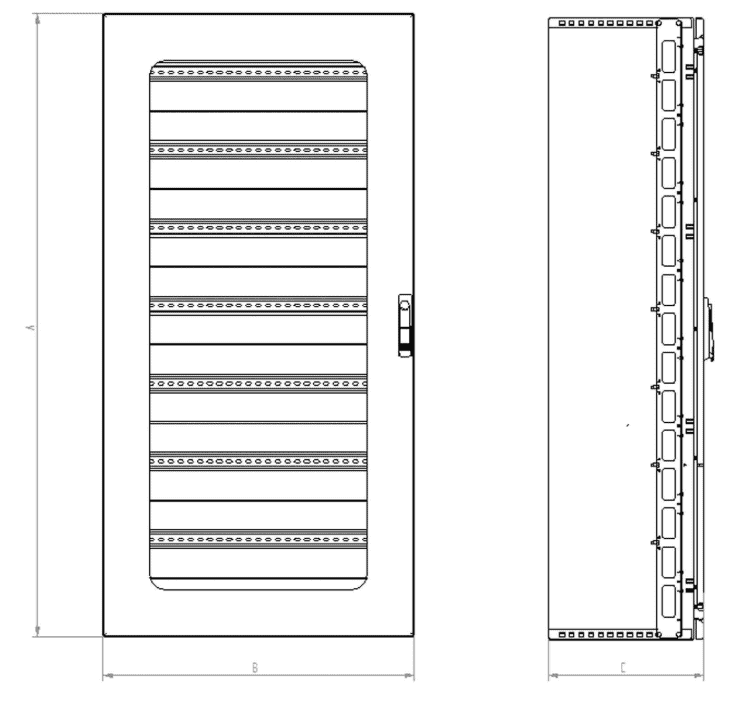

Croquis:

croquis del producto
