Armario de intemperie tropico IP66

SERIE TROPICO IP66

Armarios de intemperie Serie TRÓPICO dado su diseño, acabado y estanqueidad están especialmente diseñados para telecomunicaciones,alumbrado público, servicios auxiliares en líneas de ferrocarril, así como para albergar, con toda fiabilidad, la protección de equipos eléctricos y electrónicos, en el sector ferroviario, de armarios urbanos y en telecomunicaciones (ICT), TV, RDSI,RT, TB, TLCA.

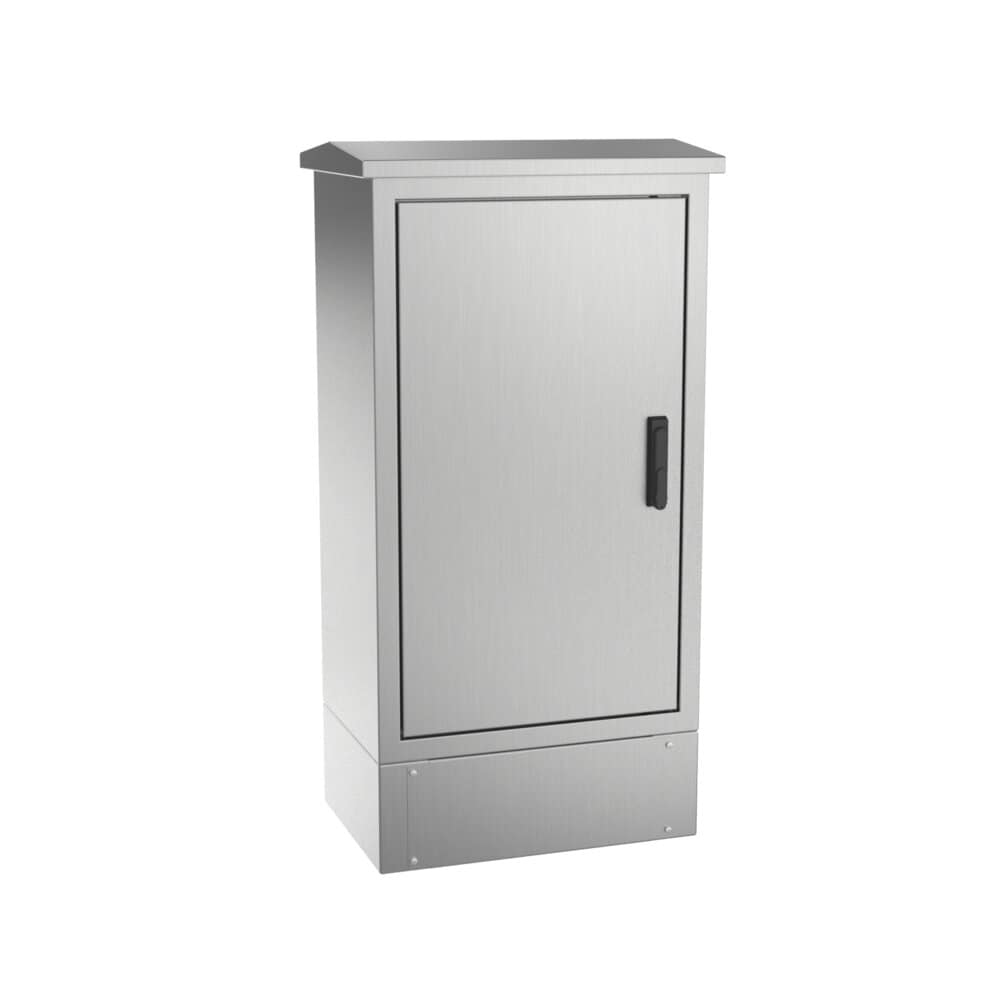

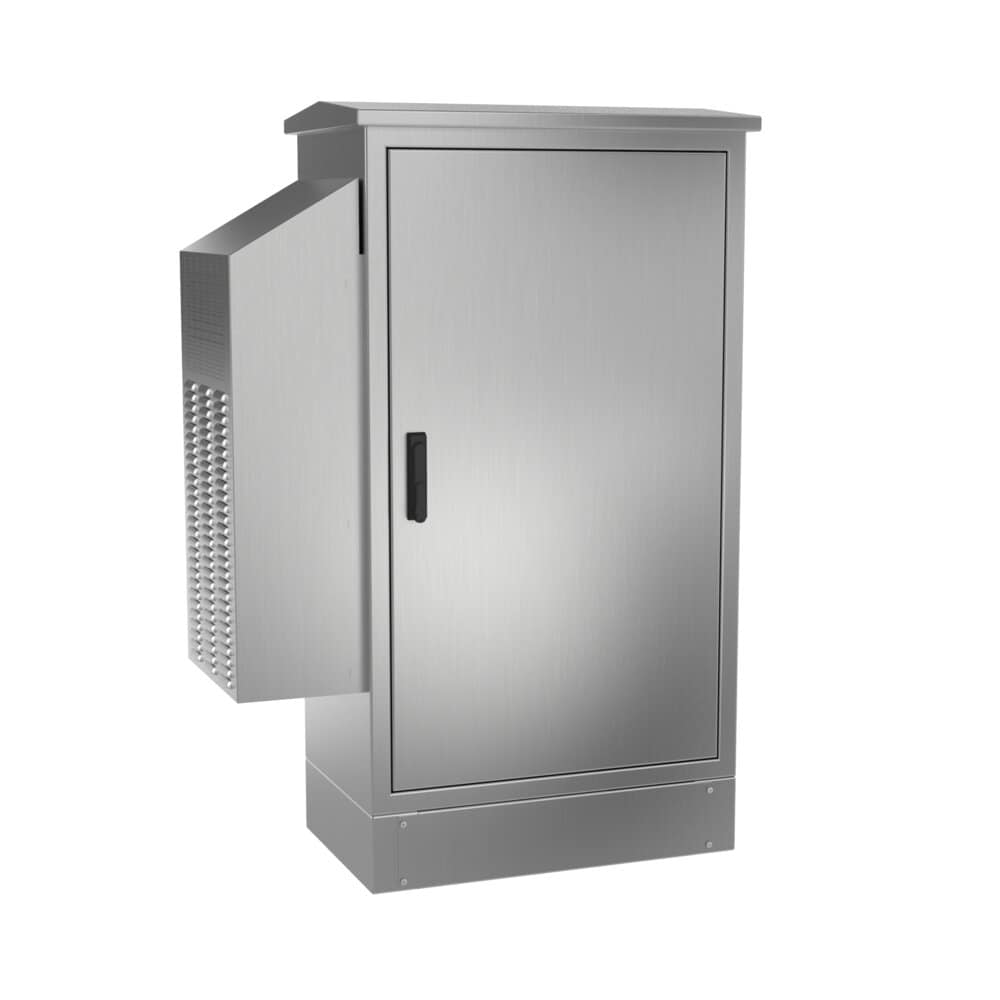

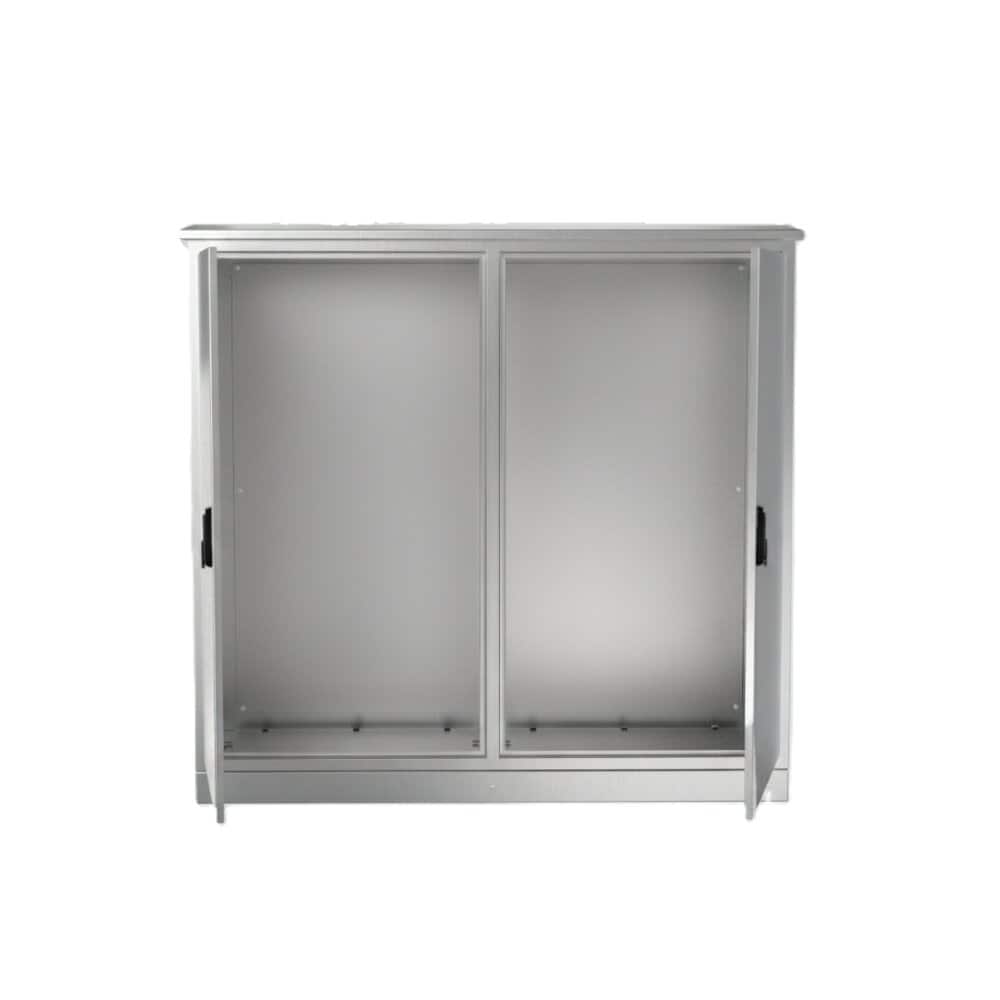

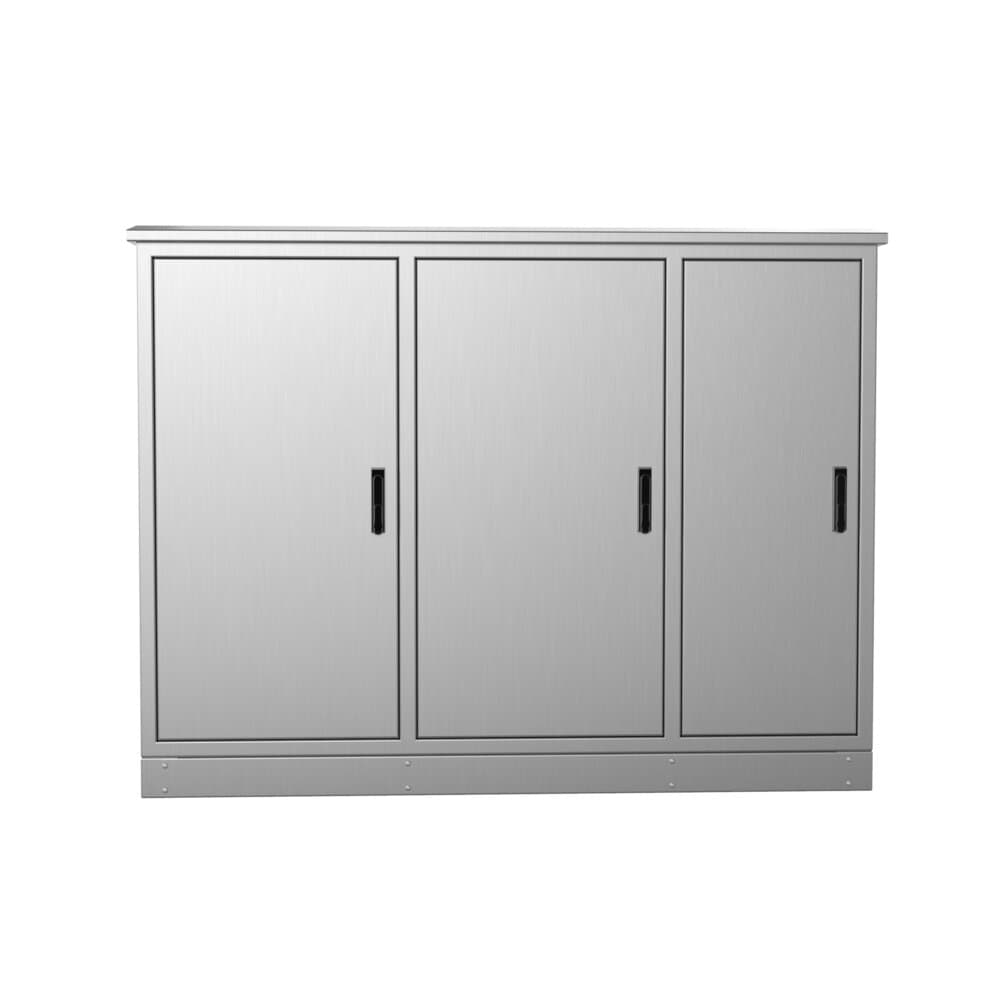

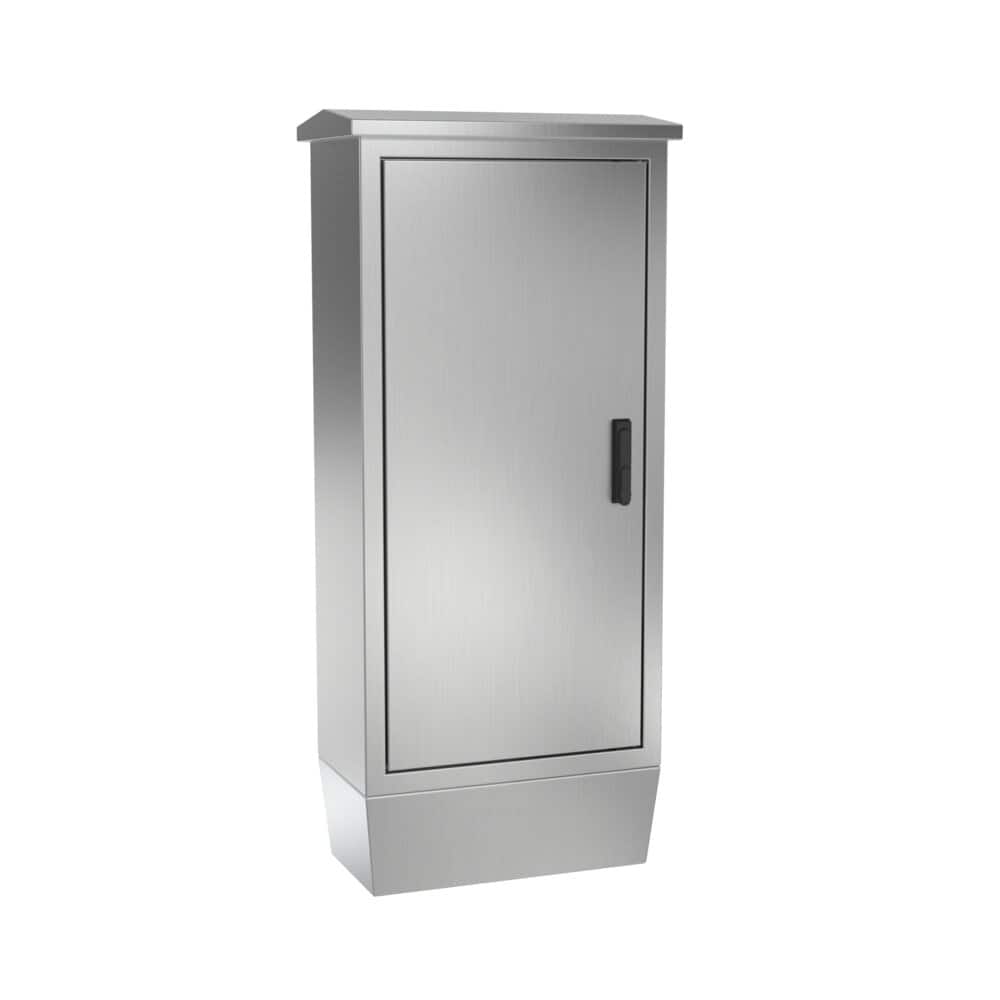

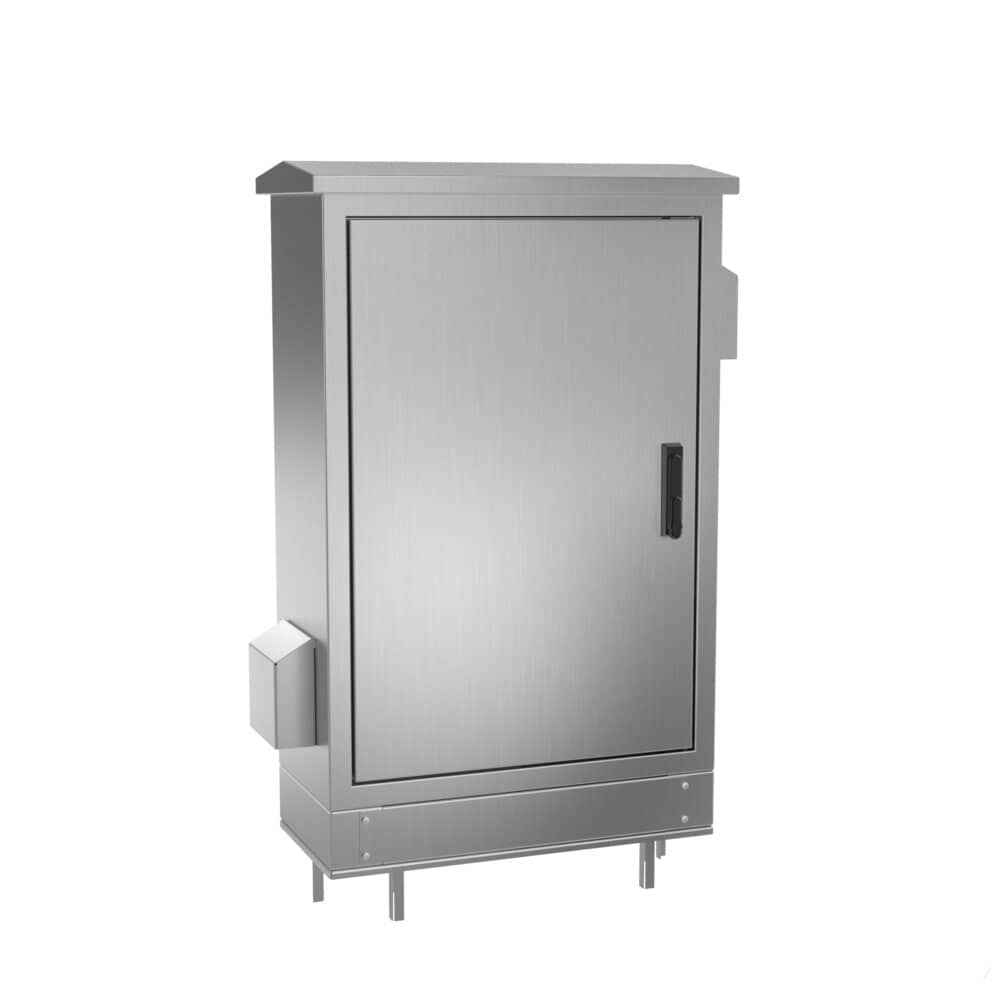

Armario de intemperie tropico IP66 · vista principal

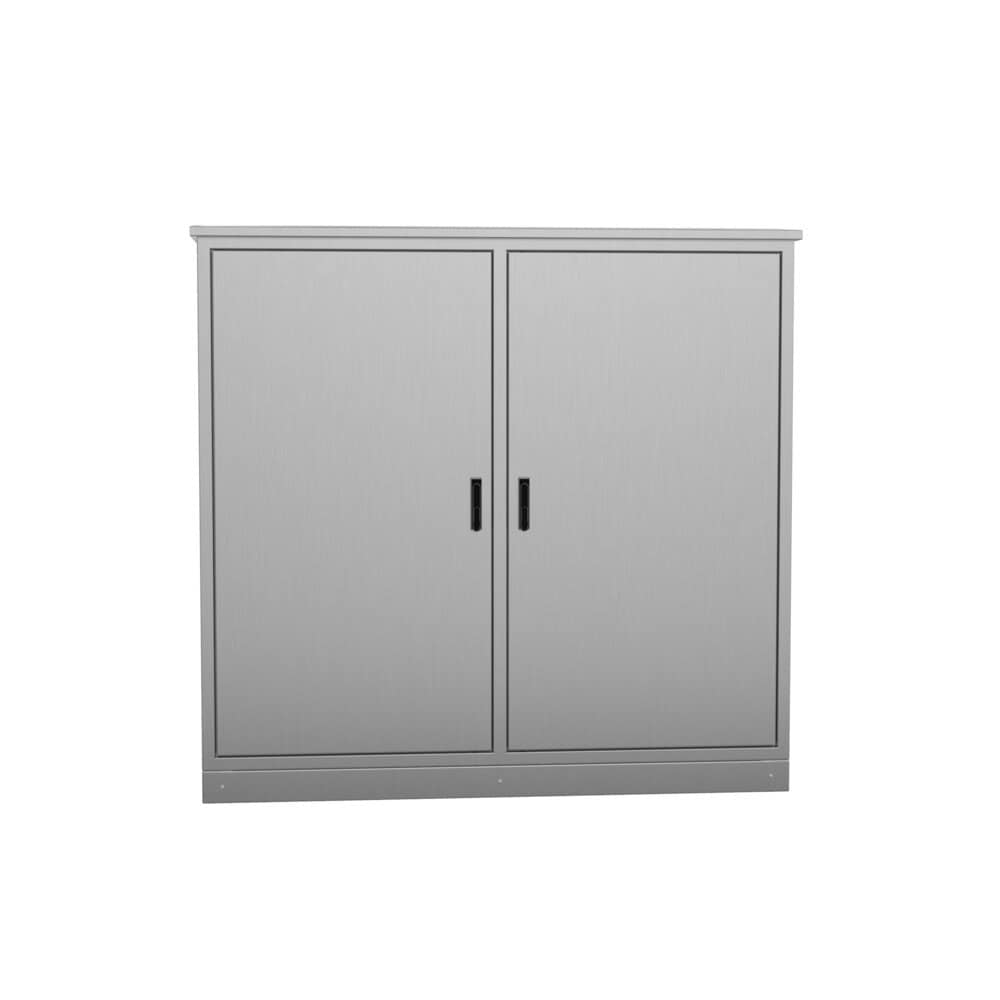

Armario de intemperie tropico IP66: vista de detalle del producto

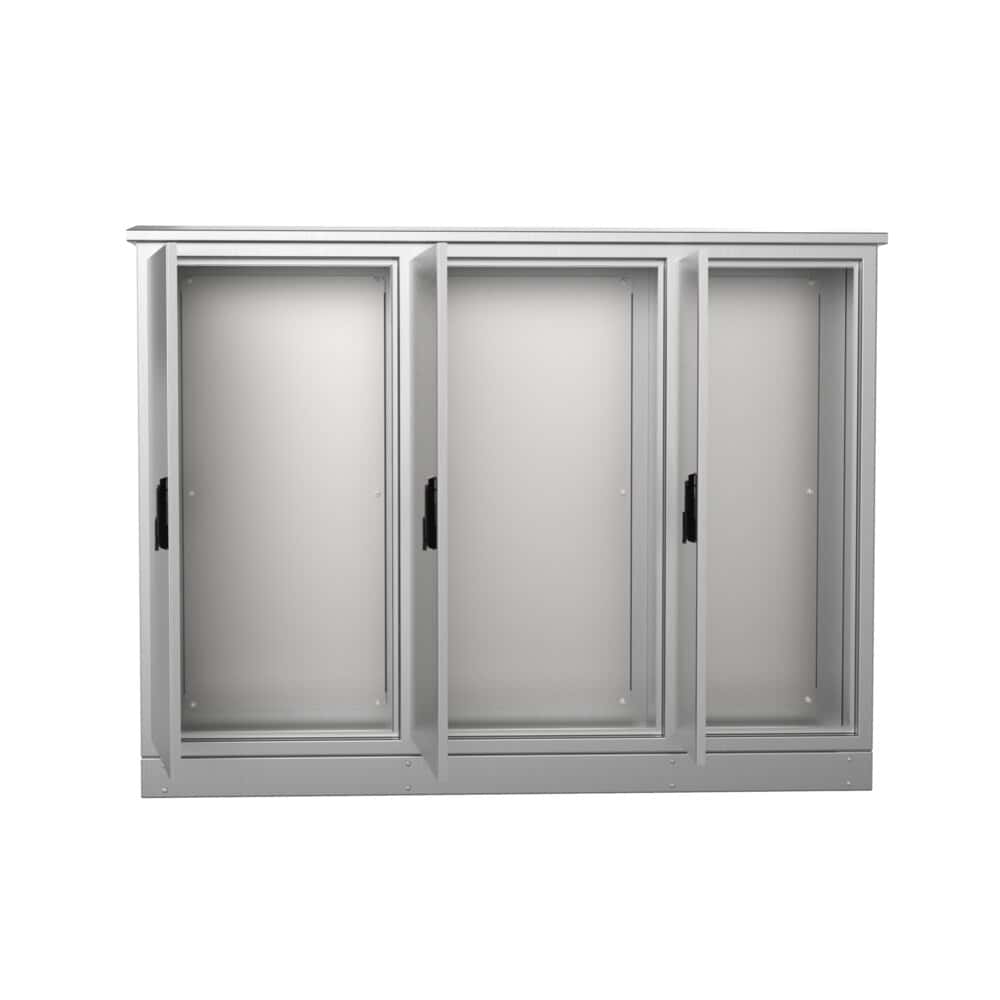

Armario de intemperie tropico IP66: vista adicional del producto

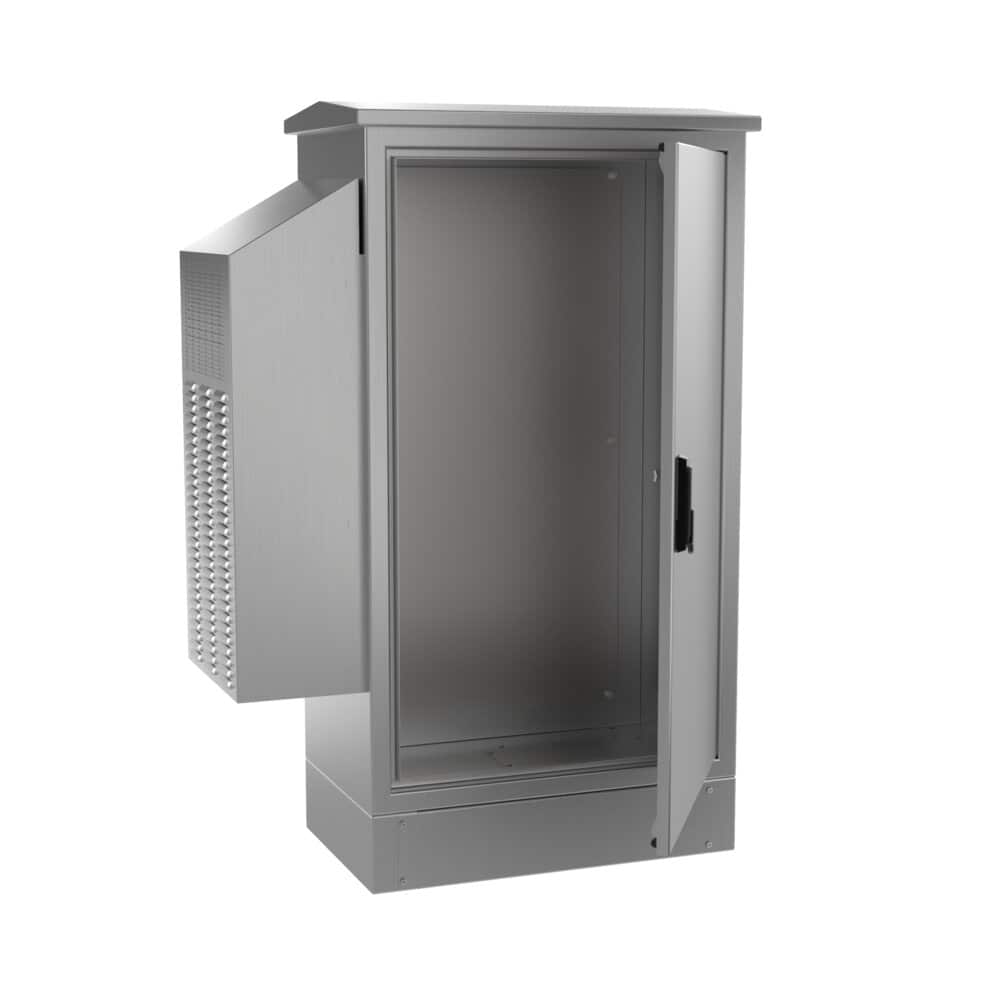

Armario de intemperie tropico IP66: vista lateral del producto

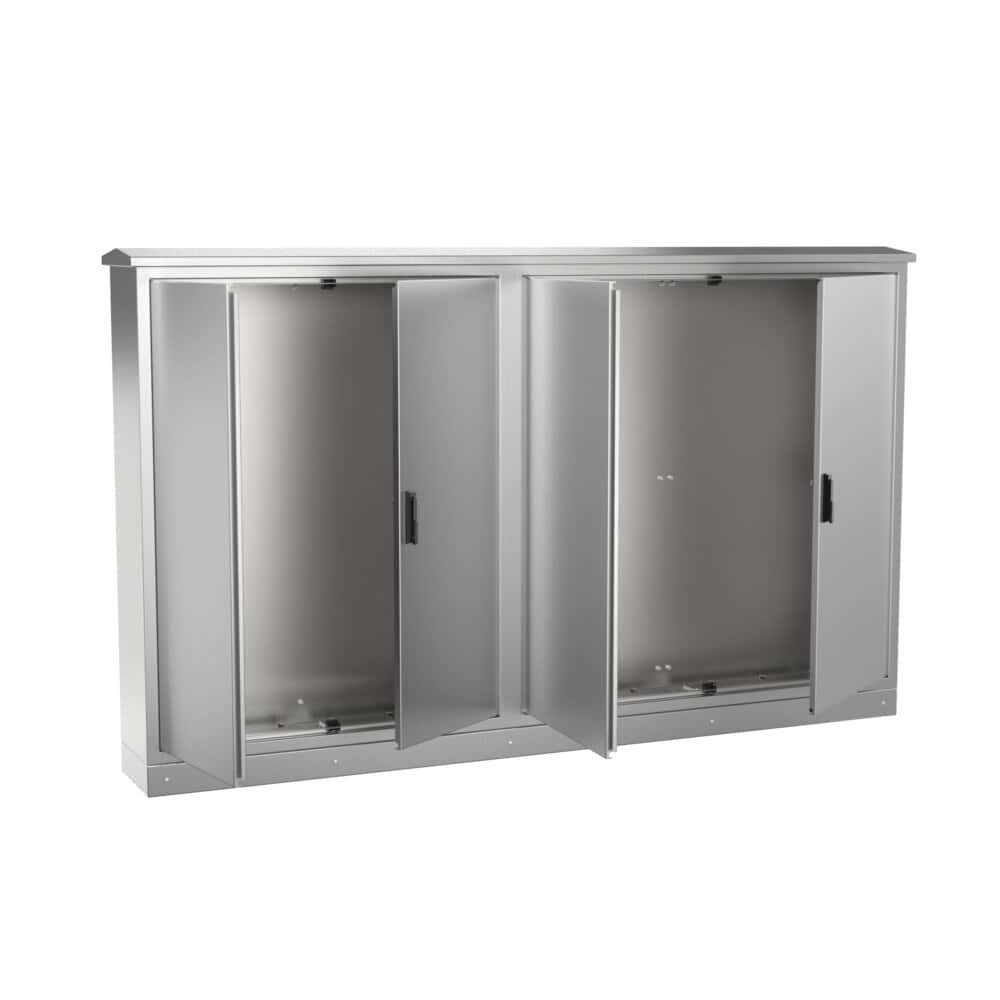

Armario de intemperie tropico IP66: vista posterior del producto

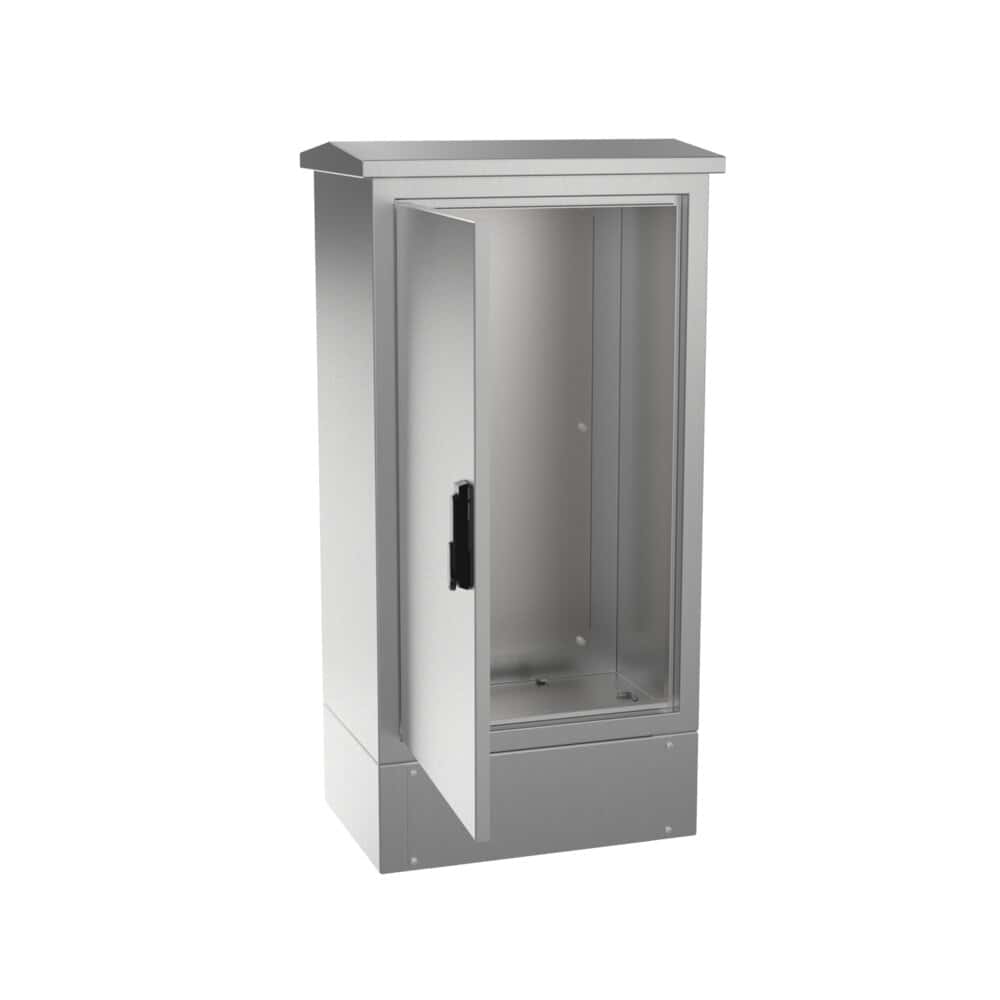

Armario de intemperie tropico IP66: configuración alternativa del producto

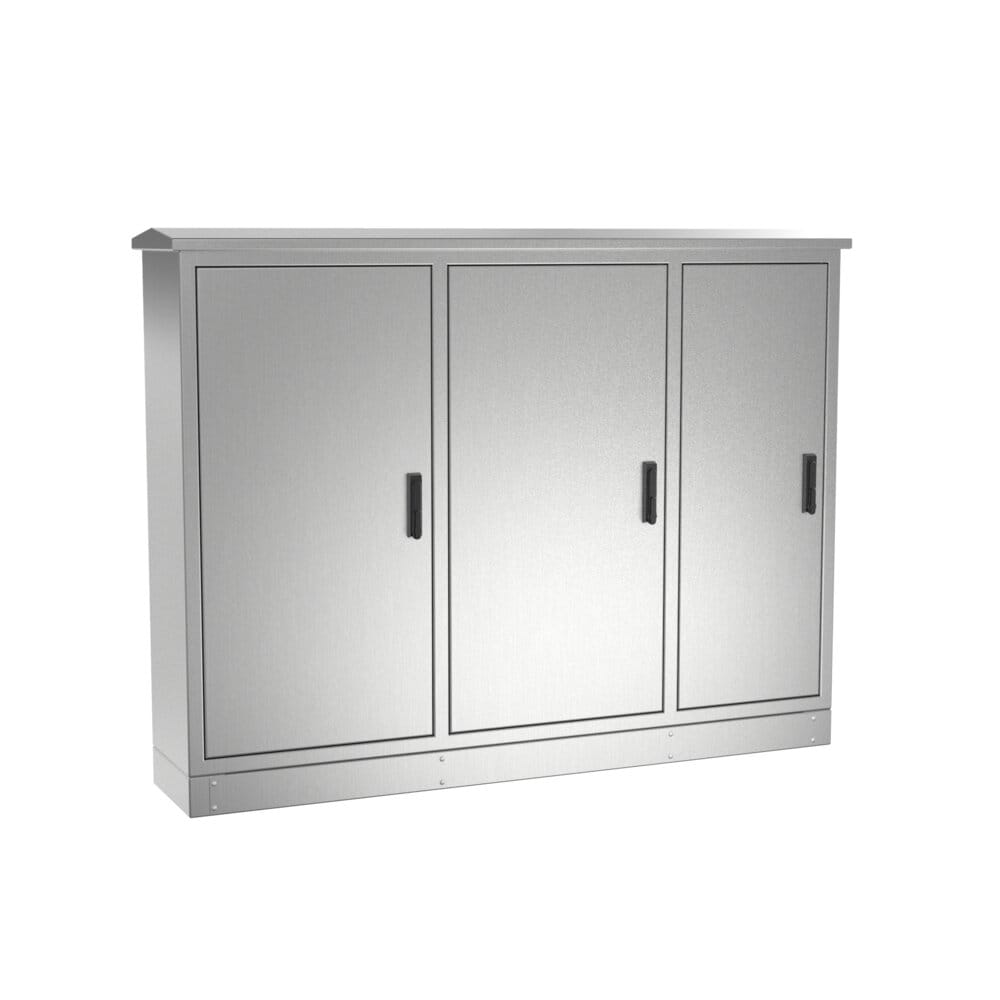

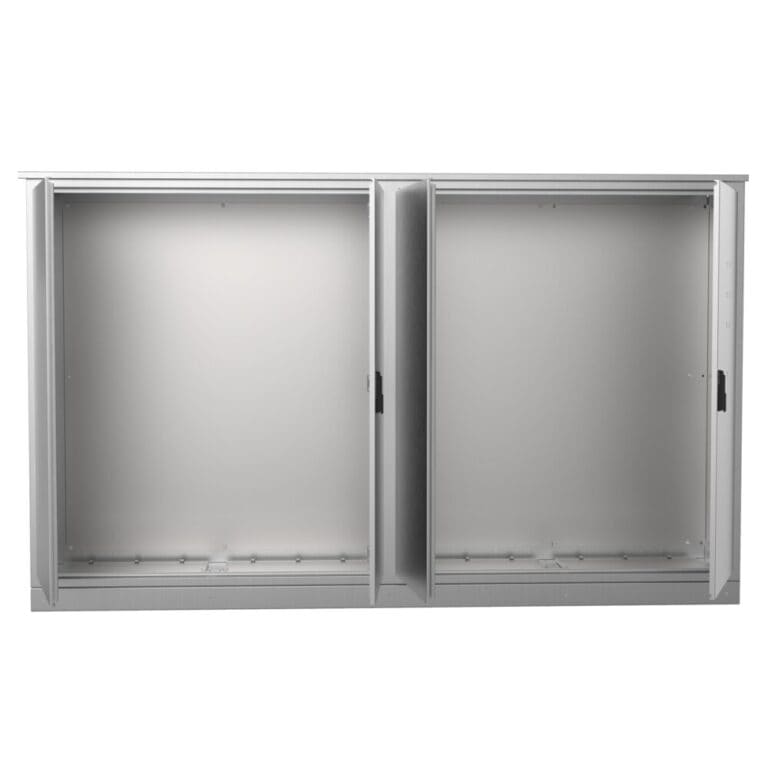

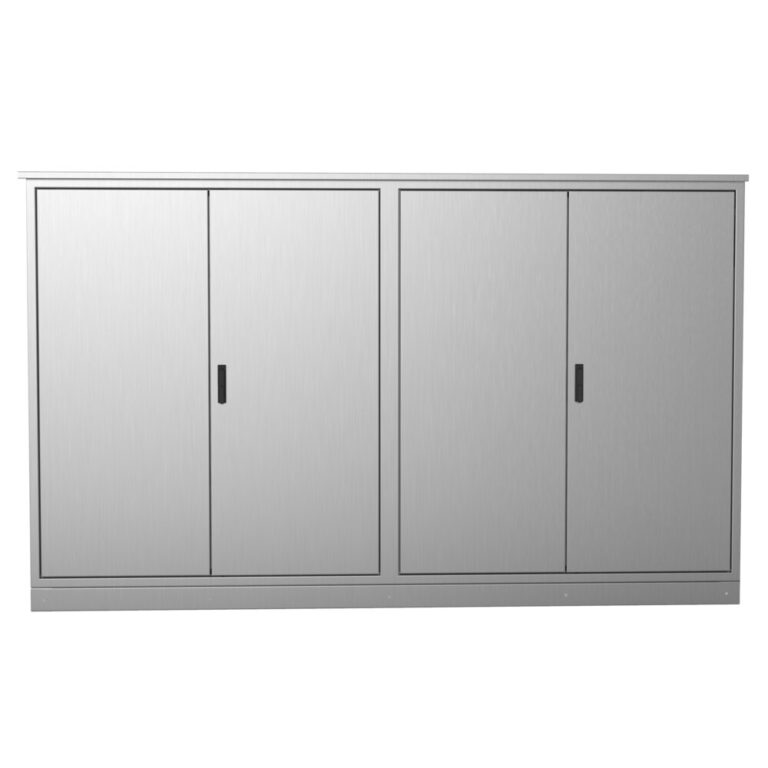

Armario de intemperie tropico IP66: vista complementaria del producto

📄 Plano de medidas armario de intemperie tropico ip66

DATOS TÉCNICOS

Medidas Mínimas	A=1000-1200mm B=600-800mm P=320-500mm
Medidas Máximas Puerta Doble	A=2200mm B=2400mm P=500mm
Medidas Mínimas Placa	A=870-2070mm
Medidas Mínimas Placa	B=475-2270mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	120 °
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Maneta giratoria
Profundidad Útil	297.5-477.5 mm
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Material Placa Interior	Placa de montaje en acero inoxidable, Placa de montaje aislante (baquelita)
Juntas Alternativas	silicona (-60 ºC a + 180 ºC), EMC
Area Mecanizable	Puerta: 858.5x412.8-2000x555.3, Lateral: 990x310-2190x490

Diseños y pinturas especiales bajo demanda

Zócalo para cualquier medida que permiten elevar el armario del suelo y conseguir un alojamiento extra para entrada de cables. En alturas de 100 y 200 mm

En acero inoxidable AISI 316L EN 14404

Fijaciones y anclajes para fijar al suelo

Tratamiento antigraffiti

Versión EMC según norma CEE 2014/30/UE de compatibilidad electromagnética

Kit de ventilación (ventilador, resistencia y termostato)

Grandes propiedades mecánicas y alta resistencia a la torsión

Con junta hidrófuga inyectada, de forma que no puede acumularse humedad

Evacuación automática de la condensación gracias al diseño exclusivo del armario

El armario incluye maneta antivandálica, que evita aperturas forzadas, adecuada para cierres de perfil semicilíndrico, llaves de compañía eléctrica, de gas, etc

Libre de mantenimiento durante toda su vida. Vida útil superior a 30 años

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente

Nuestros armarios de intemperie Serie Tropico dado su diseño, acabado y estanqueidad están especialmente diseñados para telecomunicaciones, alumbrado público, servicios auxiliares

IP66 (IP23 con branquias) según Norma EN 62208 y EN 60529

Grado de resistencia contra impacto IK10 según Norma IEC 62262

IEC 60068-2-30 y IEC 60068-2-11

Construidos bajo normativa CE 2014/35/UE

Certificado UL NºFile E342220

Resistencia a los choques con objetos punzantes EN 60439-5

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS 1 PUERTA	DIMENSIONES (mm)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	ALTO INTERNO	ANCHO INTERNO	FONDO INTERNO	BOCA ACCESO	FONDO ÚTIL	MEDIDAS PLACA
MVAB645627TOL	645	563	273	600	500	210	560×453	180	565×445
MVAB646627TOL	645	663	273	600	600	210	560×553	180	565×545
MVAB846636TOL	845	663	363	800	600	300	760×553	270	765×545
MVAB848636TOL	845	863	363	800	800	300	760×753	270	765×745
MVAB108636TOL	1045	863	363	1000	800	300	960×753	270	965×745
MVAB128636TOL	1245	863	363	1200	800	300	1160×753	270	1165×745
MVAB101036TOL	1045	1063	363	1000	1000	300	960×953	270	965×945
MVAB121036TOL	1245	1063	363	1200	1000	300	1160×953	270	1165×945
MVAB101236TOL	1045	1263	363	1000	1200	300	960×1153	270	965×1145
MVAB121236TOL	1245	1263	363	1200	1200	300	1160×1153	270	1165×1145
MVAC176646TOL	1700	663	463	1650	600	400	1540×490	375	1520×470
MVAC178646TOL	1700	863	463	1650	800	400	1540×690	375	1520×670
MVAC171046TOL	1700	1063	463	1650	1000	400	1540×890	375	1520×870
MVAC171246TOL	1700	1263	463	1650	1200	400	1540×1090	375	1520×1070
MVAC186646TOL	1850	663	463	1800	600	400	1690×490	375	1670×470
MVAC188646TOL	1850	863	463	1800	800	400	1690×690	375	1670×670
MVAC188656TOL	1850	863	563	1800	800	500	1690×690	475	1670×670
MVAC181046TOL	1850	1063	463	1800	1000	400	1690×890	375	1670×870
MVAC181056TOL	1850	1063	563	1800	1000	500	1690×890	475	1670×870
MVAC206656TOL	2050	663	563	2000	600	500	1890×490	475	1870×470
MVAC208646TOL	2050	863	463	2000	800	400	1890×690	375	1870×670
MVAC208656TOL	2050	863	563	2000	800	500	1890×690	475	1870×670
MVAC201046TOL	2050	1063	463	2000	1000	400	1890×890	375	1870×870
MVAC201056TOL	2050	1063	563	2000	1000	500	1890×890	475	1870×870

REFERENCIAS 2 PUERTAS	DIMENSIONES (mm)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	ALTO INTERNO	ANCHO INTERNO	FONDO INTERNO	BOCA ACCESO	FONDO ÚTIL	MEDIDAS PLACA
MVAB846636DTOL	845	663	363	800	600	300	746×246	270	740×240
MVAB848636DTOL	845	863	363	800	800	300	746×346	270	740×340
MVAB108636DTOL	1045	863	363	1000	800	300	946×346	270	940×340
MVAB128636DTOL	1245	863	363	1200	800	300	1146×346	270	1140×340
MVAB101036DTOL	1045	1063	363	1000	1000	300	946×446	270	940×440
MVAB121036DTOL	1245	1063	363	1200	1000	300	1146×446	270	1140×440
MVAB121236DTOL	1245	1263	363	1200	1200	300	1146×546	270	1140×540
MVAC181246TOL	1850	1263	463	1800	1200	400	1690×490	375	1670×470
MVAC181256TOL	1850	1263	563	1800	1200	500	1690×490	475	1670×470
MVAC201246TOL	2050	1263	463	2000	1200	400	1890×490	375	1870×470
MVAC201256TOL	2050	1263	563	2000	1200	500	1890×490	475	1870×470
MVAC201446TOL	2050	1463	463	2000	1400	400	1890×590	375	1870×570
MVAC201456TOL	2050	1463	563	2000	1400	500	1890×590	475	1870×570
MVAC201646TOL	2050	1663	463	2000	1600	400	1890×690	375	1870×670
MVAC201656TOL	2050	1663	563	2000	1600	500	1890×690	475	1870×670

Croquis:

📄 Certificación armario de intemperie tropico ip66
