Armoire intempéries tropico IP66

SERIE TROPICO IP66

Armoire exposée aux Intempéries et éclairage public Série Tropico en acier inox AISI 304 ou en acier galvanisé et peint.

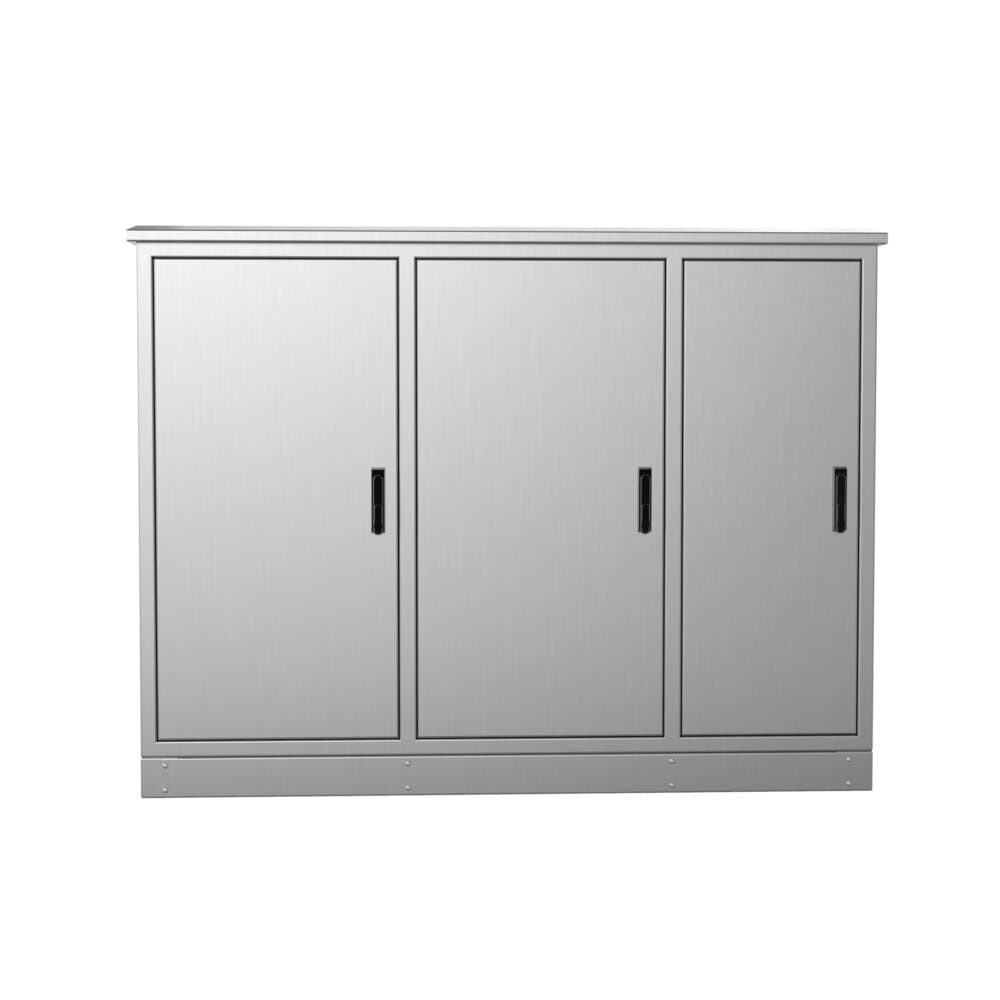

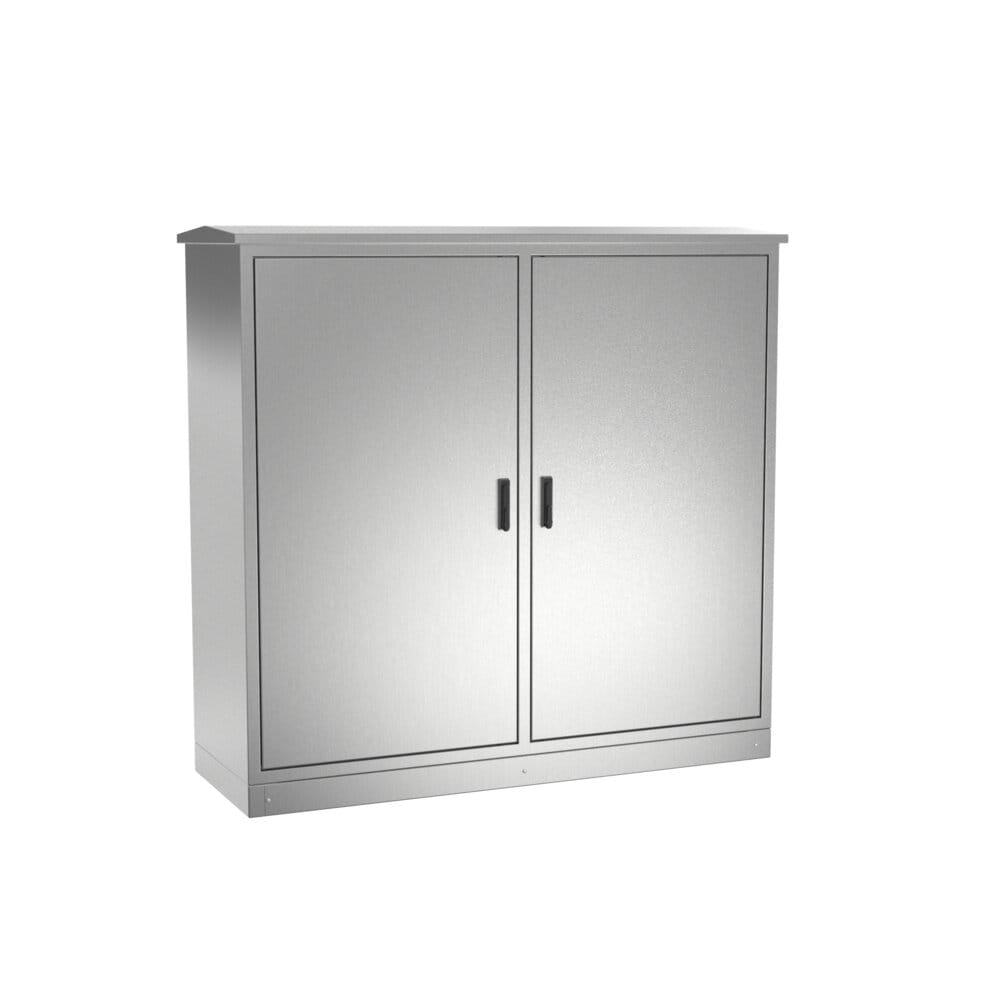

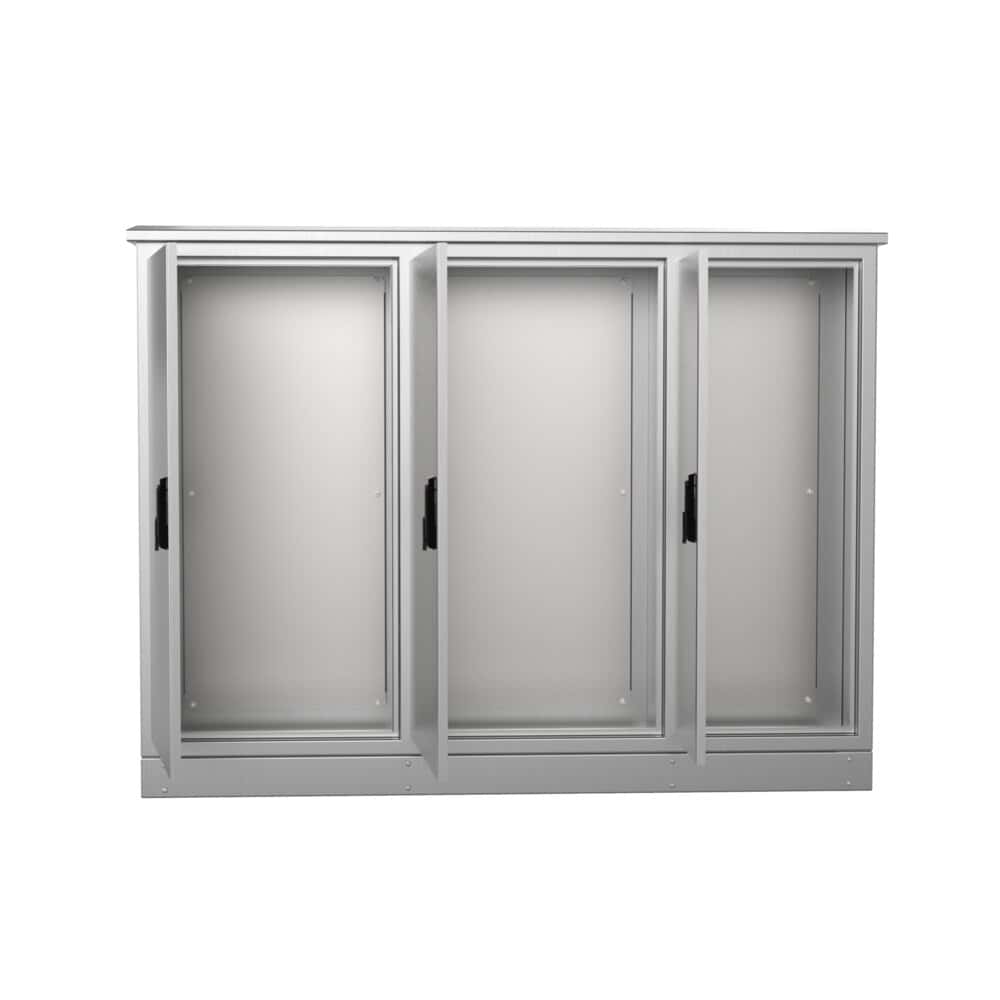

Armoire intempéries tropico IP66 · vue principale

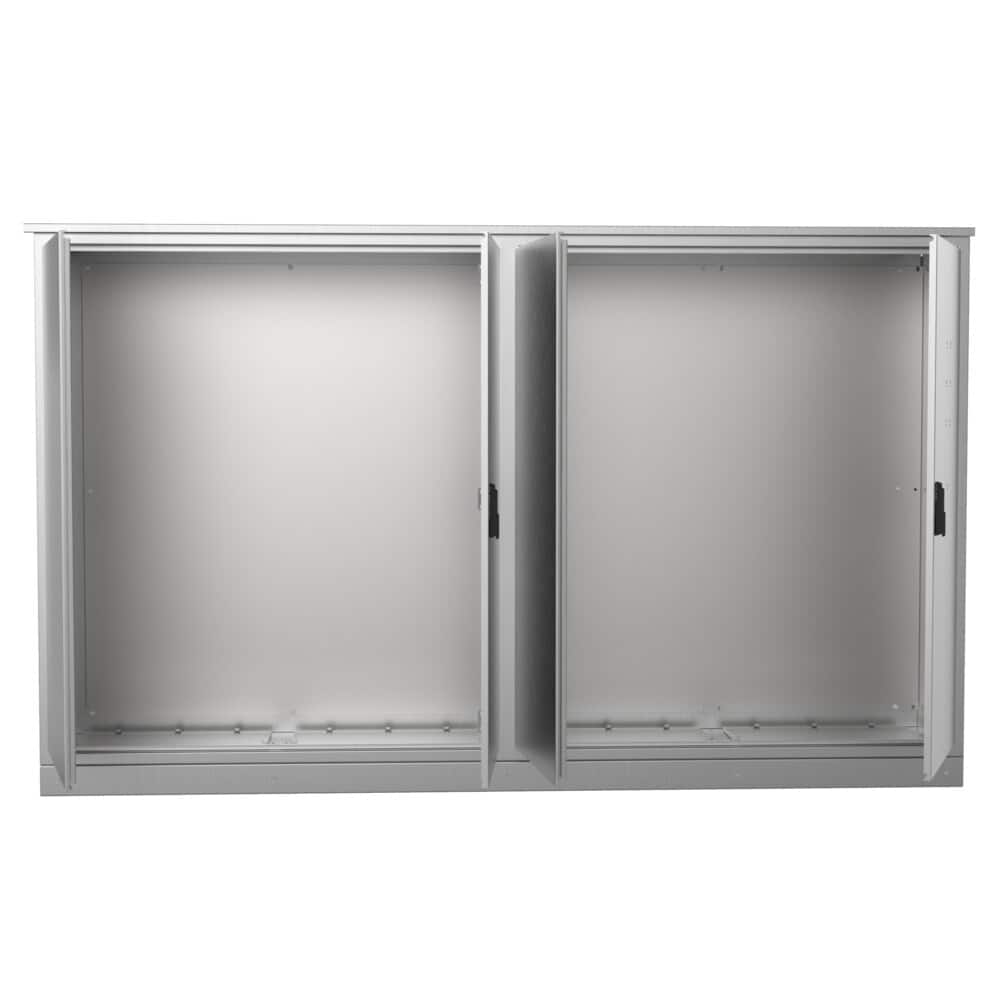

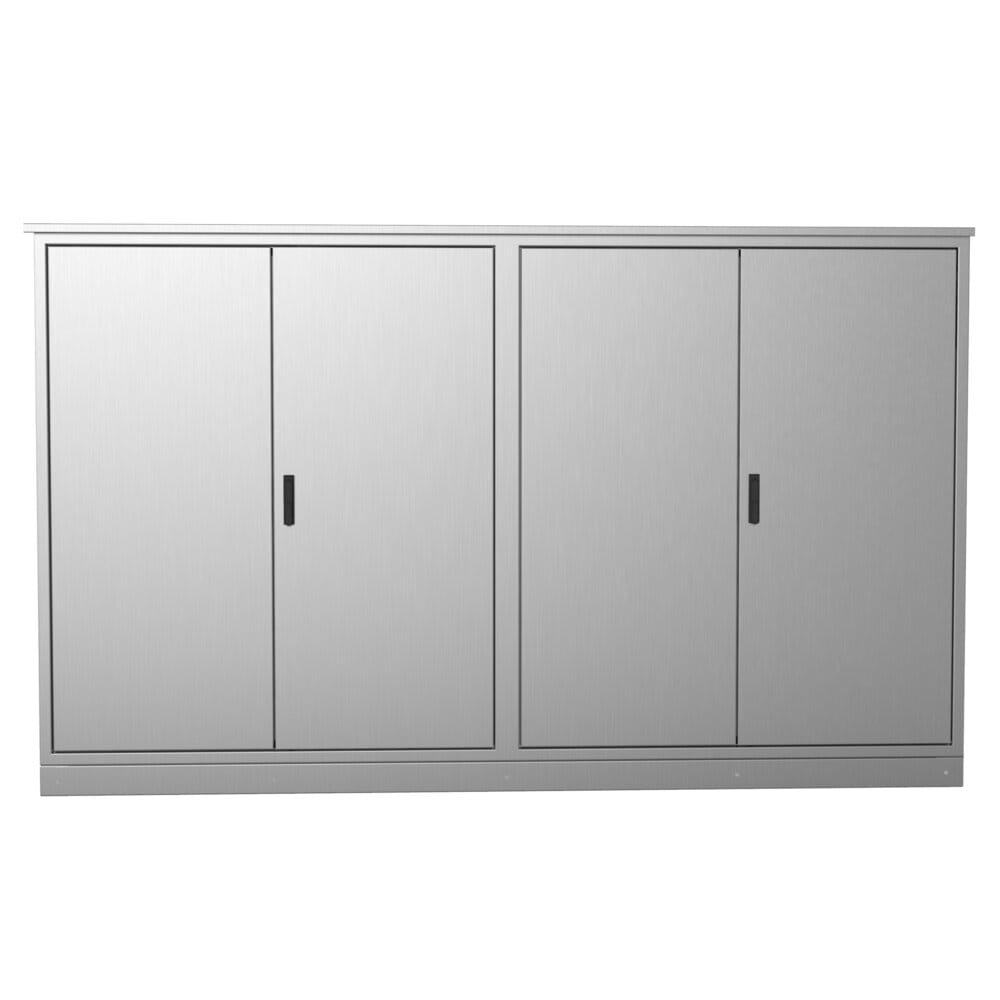

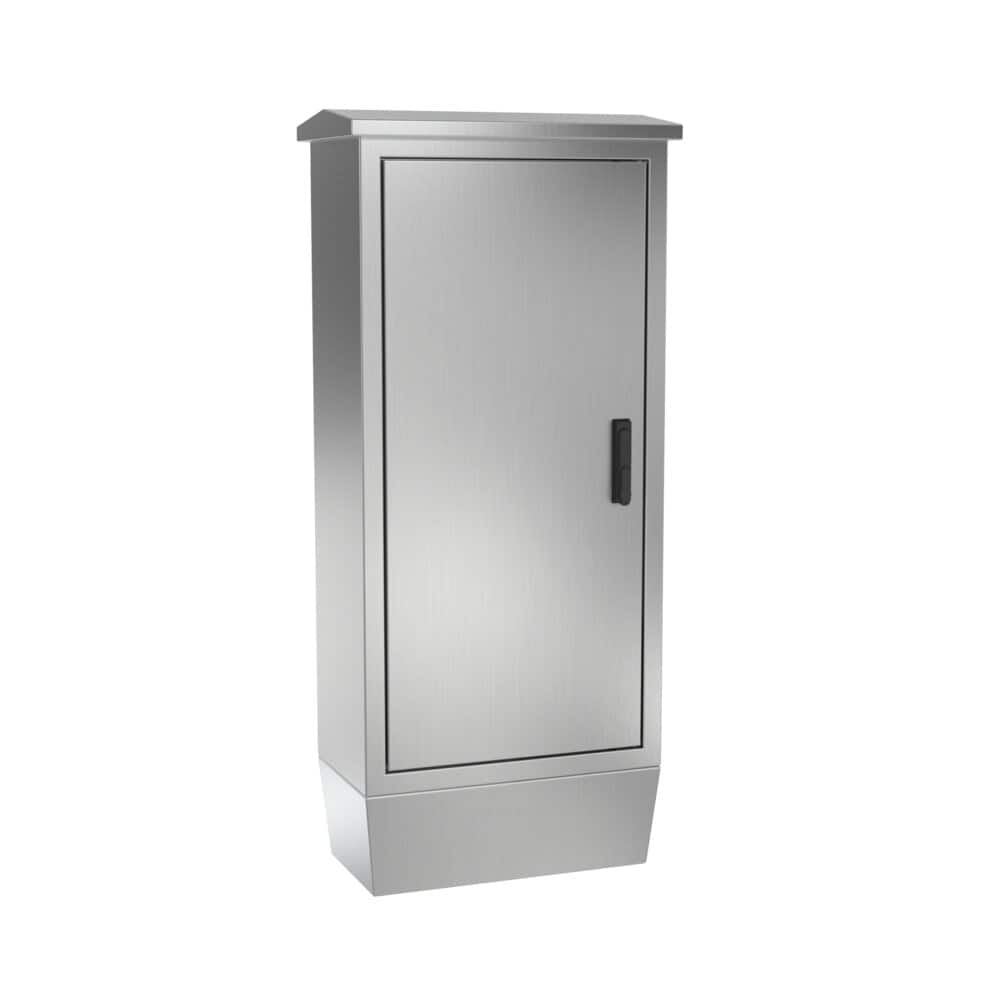

Armoire intempéries tropico IP66 : vue de détail du produit

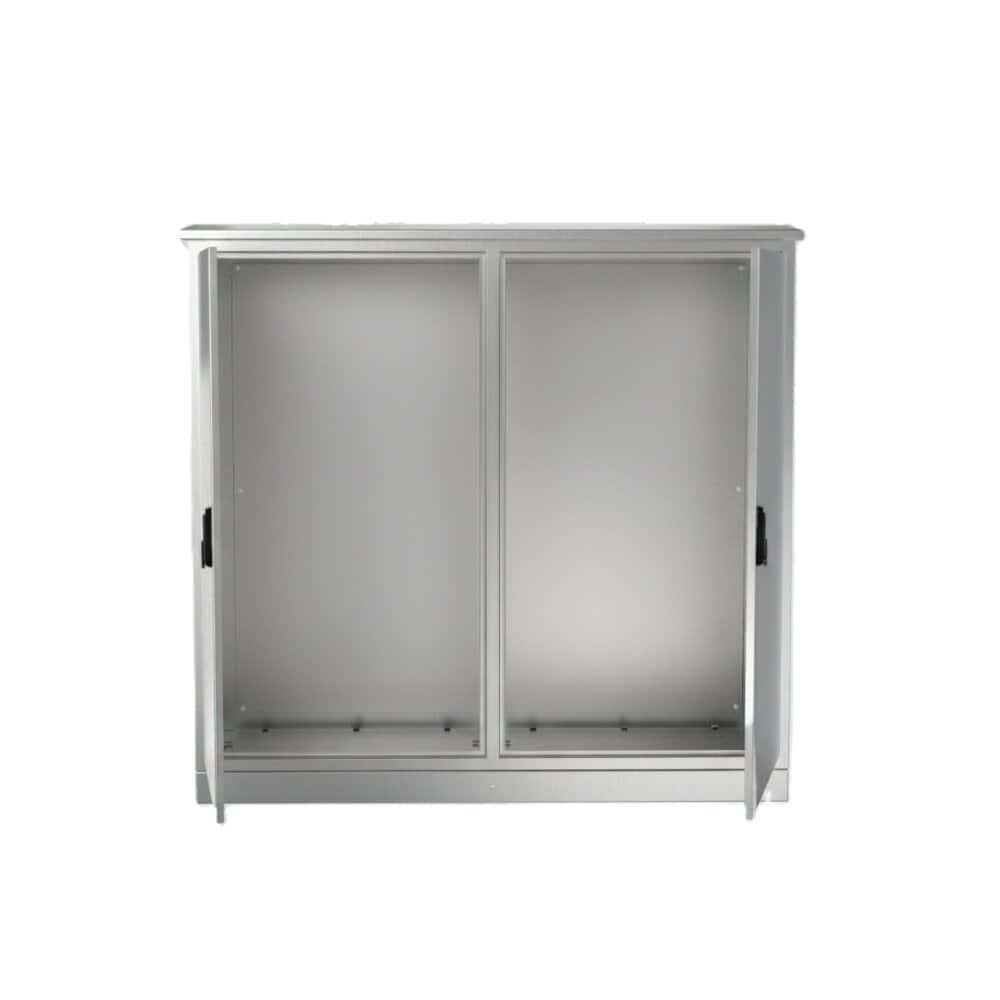

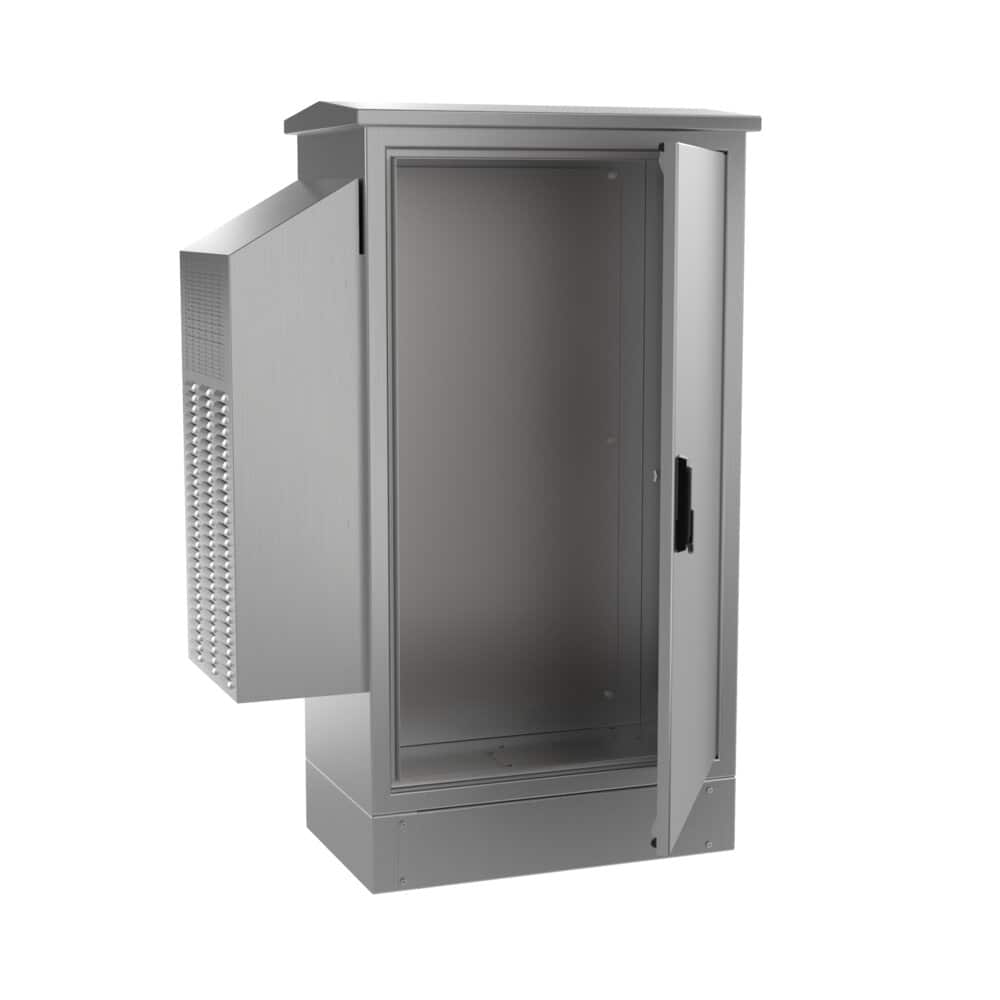

Armoire intempéries tropico IP66 : vue additionnelle du produit

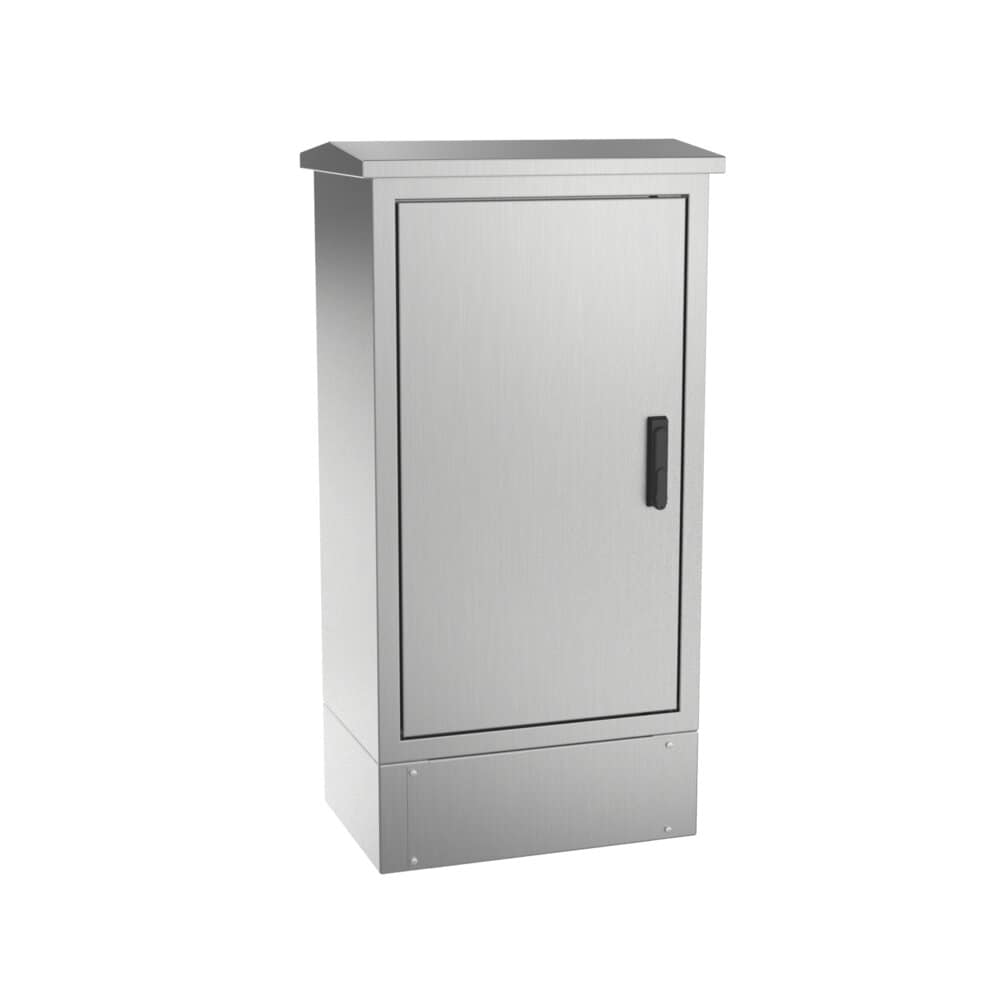

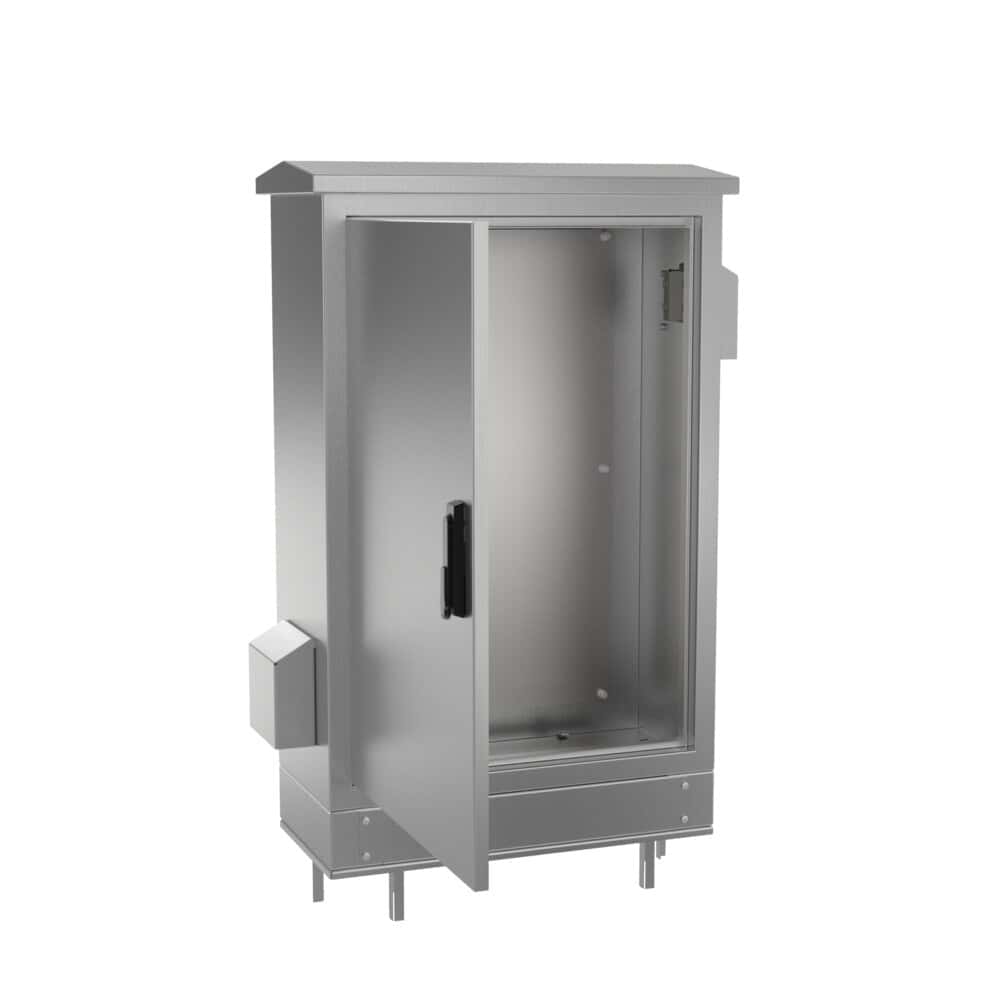

Armoire intempéries tropico IP66 : vue latérale du produit

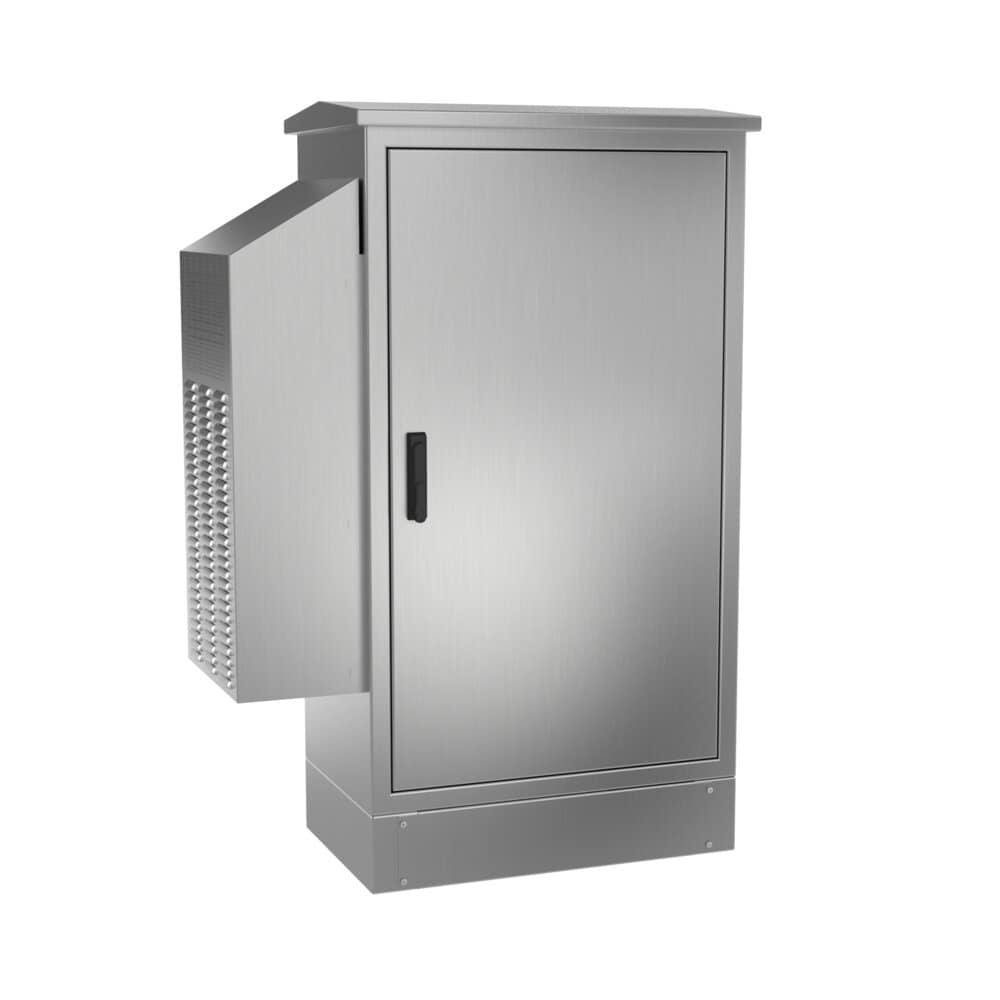

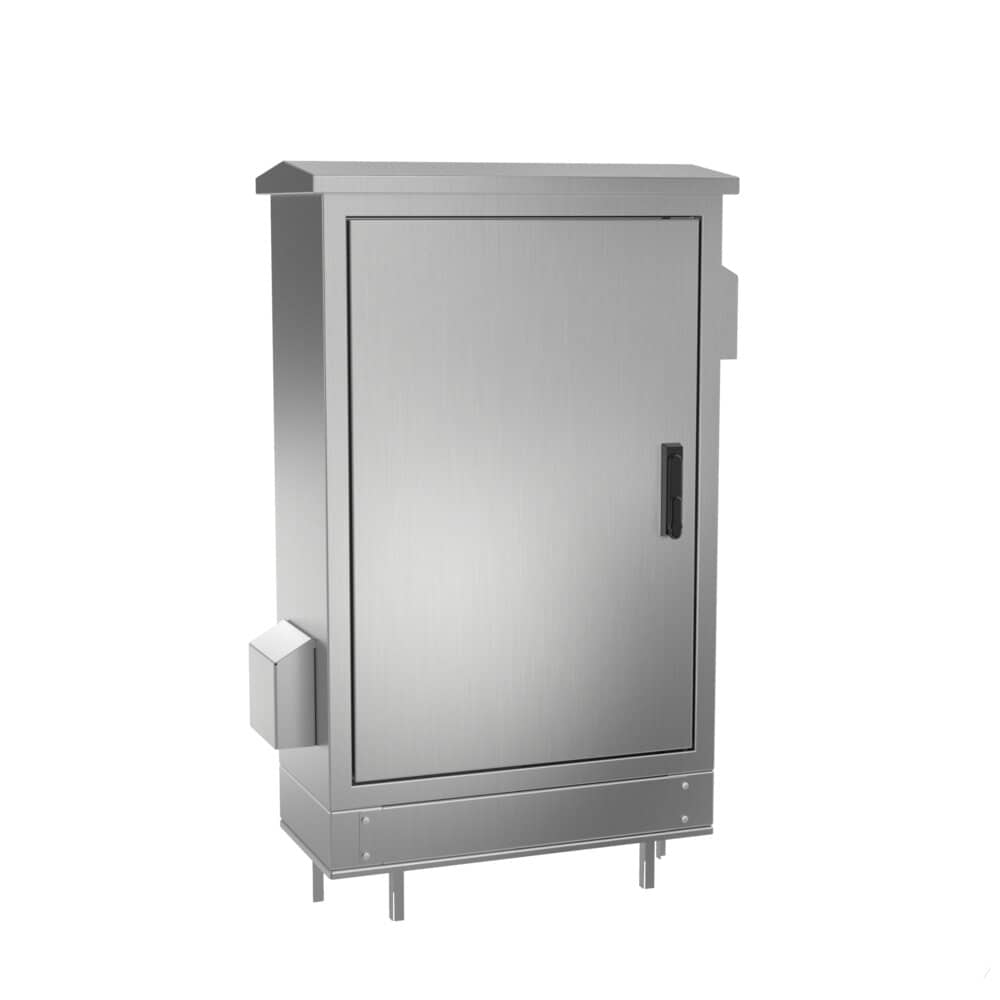

Armoire intempéries tropico IP66 : vue arrière du produit

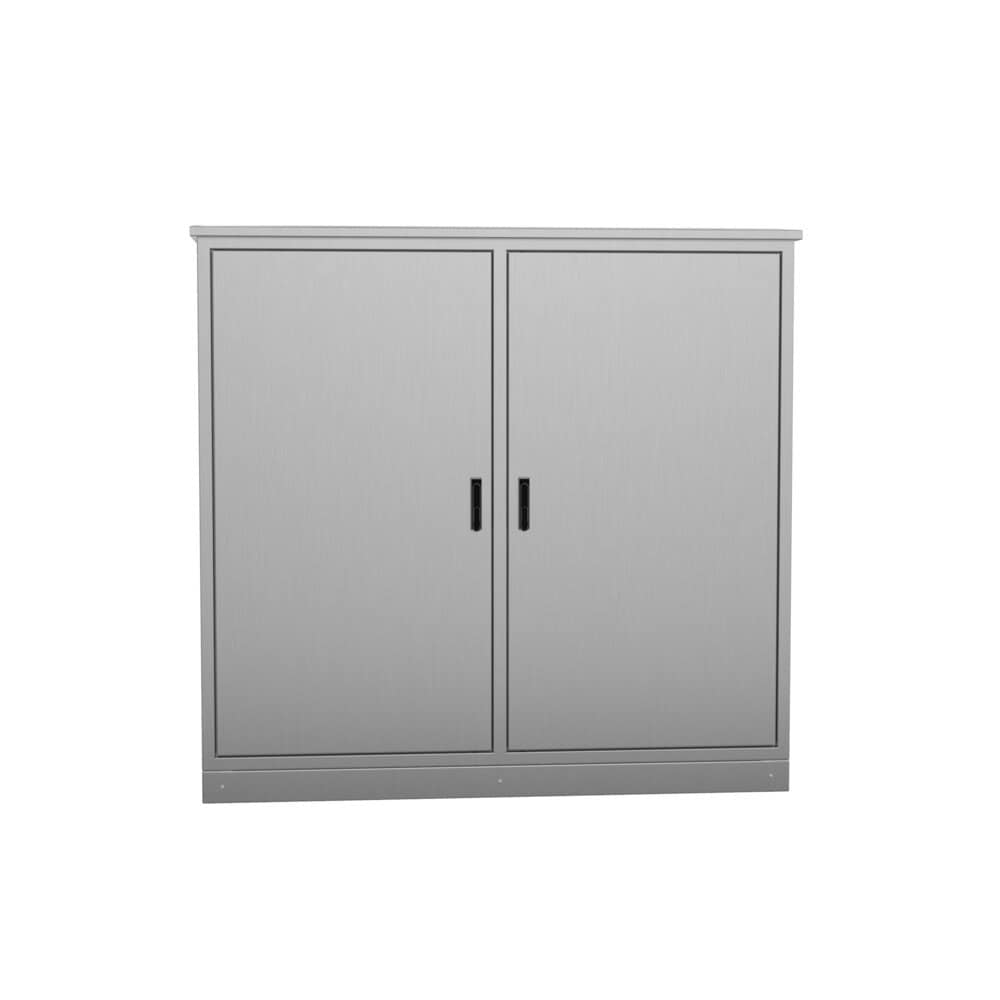

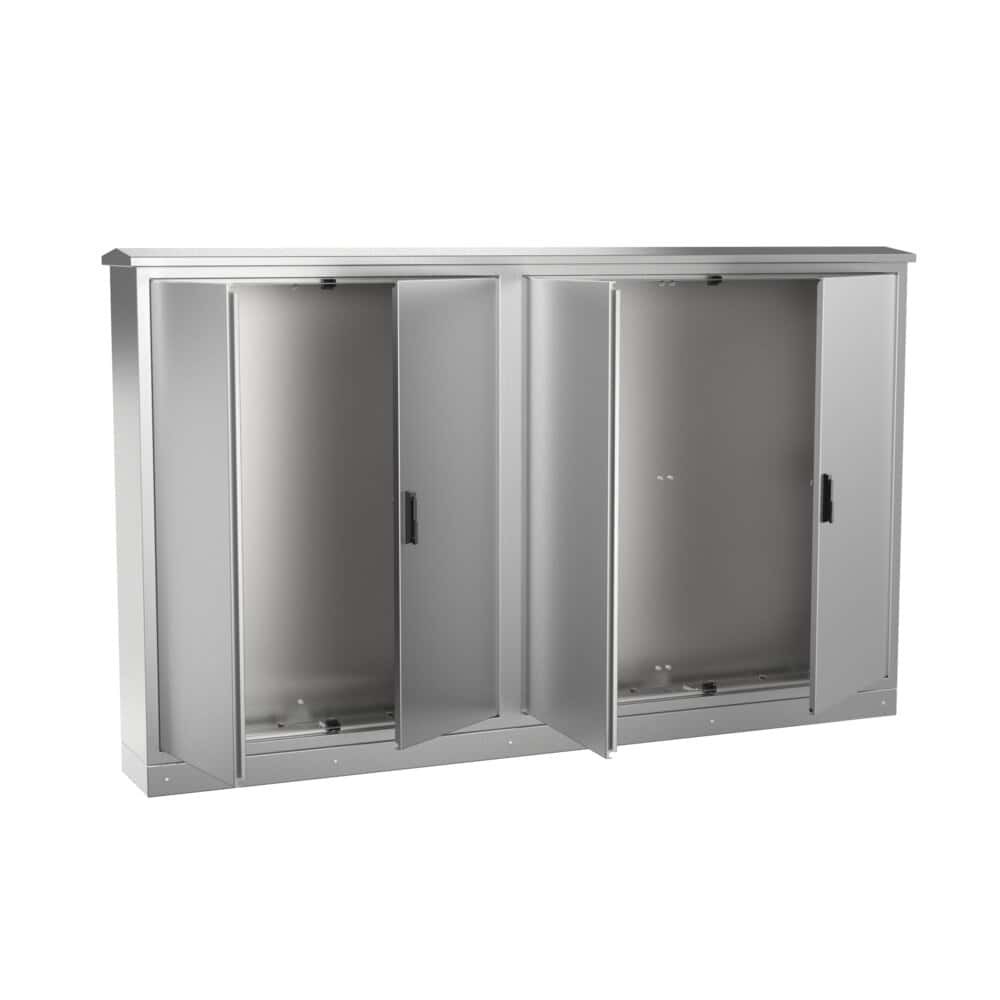

Armoire intempéries tropico IP66 : configuration alternative du produit

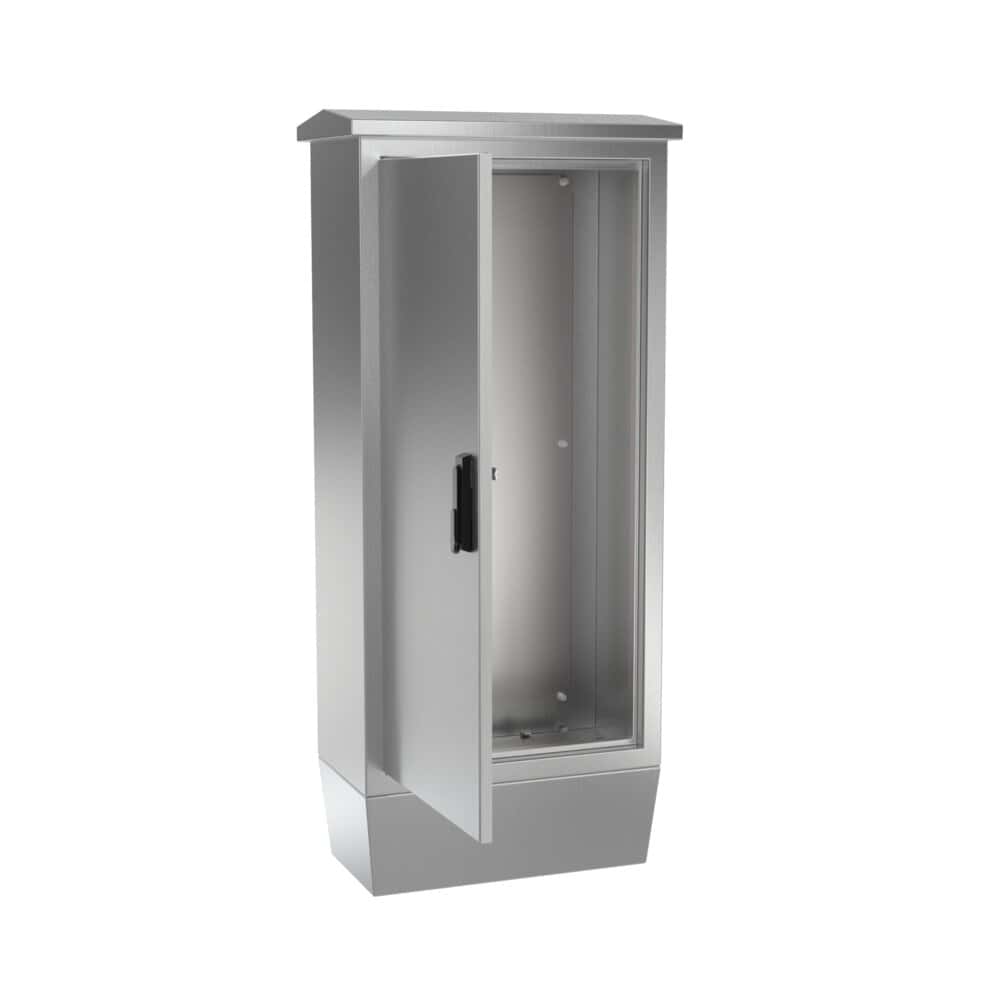

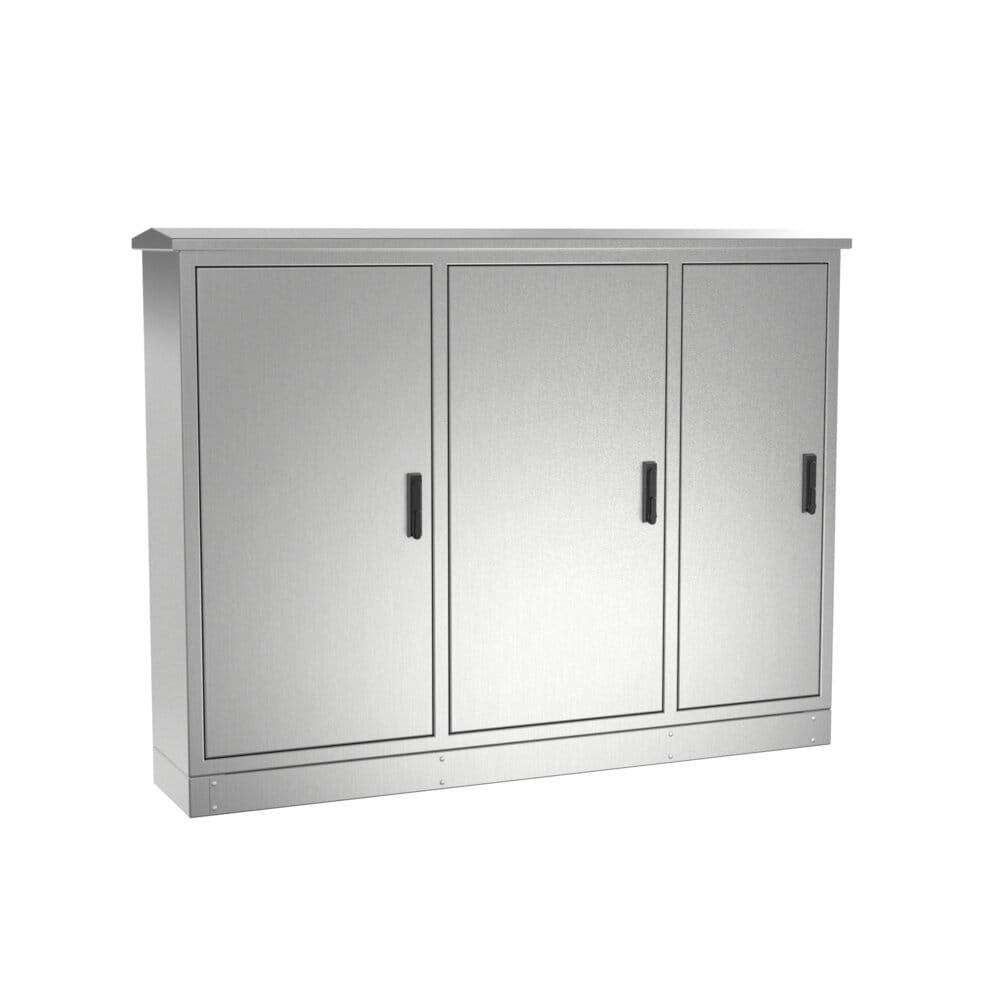

Armoire intempéries tropico IP66 : vue complémentaire du produit

📄 Plan des mesures armoire intempéries tropico ip66

DONNÉES TECHNIQUES

Dimensions minimales	A=1000-1200mm B=600-800mm P=320-500mm
Dimensions maximales de la double porte	A=2200mm B=2400mm P=500mm
Dimensions minimales de la plaque	A=870-2070mm
Dimensions minimales de la plaque	B=475-2270mm
Épaisseur du corps	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Ouverture de la porte	120 °
Type de porte	Porte aveugle
Type d'ouverture	Pivotante avec charnières invisibles
Système de fermeture	Poignée pivotante
Profondeur utile	297.5-477.5 mm
Matériau	AISI 304L/AISI 316L
Finition	Satiné
Matériau de la plaque	Galvanisé
Joint étanche	Polyuréthane
Température de fonctionnement	-40°C a +100°C (reducida exposición +160ºC)
Tension maximale	1000 V

OPTIONS ALTERNATIVES

Matériaux alternatifs	AISI 316L, Galvanisé, Aluminium
Finitions alternatives	Peint en RAL 7035
Matériau de la plaque intérieure	Plaque de montage en acier inoxydable, Plaque de montage isolante (bakélite)
Joints alternatifs	silicone (-60 °C à + 180 °C), EMC
Zone usinable	Puerta: 858.5x412.8-2000x555.3, Lateral: 990x310-2190x490

Fabrication d'armoires personnalisées

Socles modulaires pour armoires

armoires en acier inoxydable AISI 316L

armoires électriques

Traitement antigraffiti

kit de ventilation

Grandes propriétés mécaniques et haute résistance à la torsion

Évacuation automatique de la condensation grâce à la conception exclusive de l'armoire

L'armoire comprend une poignée antivandale, qui empêche les ouvertures forcées, adaptée aux fermetures de profil semi-cylindrique, clés des compagnies d'électricité, de gaz, etc.

Sans entretien tout au long de sa vie. Durée de vie supérieure à 30 ans

Delvalle réalise sur commande toute dimension adaptée à vos besoins, y compris des trous, des rainures et des formes, tant sur la porte que sur l'enveloppe

Nos coffrets extérieurs de la série Tropico, de par leur conception, leur finition et leur étanchéité, sont spécialement conçus pour les télécommunications, l'éclairage public, les services

Armoires Delvalle - Normes EN 62208 et EN 60529

Degré de résistance aux chocs IK10 selon la norme IEC 62262

Normes IEC 60068-2-30 et IEC 60068-2-11

norme CE 2014/35/UE

Certification UL pour armoires

Résistance aux chocs avec objets pointus EN 60439-5

Tension maximale 1000 V

Résistance à la température : de -40°C à +100°C (exposition réduite jusqu'à +160°C)

Joint en silicone optionnel : de -60 ºC à +180 ºC (exposition réduite jusqu'à +350 ºC)

RÉFÉRENCES 1 PORTE	DIMENSIONS (mm)
PORTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	HAUTEUR INTERNE	LARGEUR INTERNE	PROFONDEUR INTERNE	OUVERTURE D'ACCÈS	PROFONDEUR UTILE	DIMENSIONS PLAQUE
MVAB645627TOL	645	563	273	600	500	210	560×453	180	565×445
MVAB646627TOL	645	663	273	600	600	210	560×553	180	565×545
MVAB846636TOL	845	663	363	800	600	300	760×553	270	765×545
MVAB848636TOL	845	863	363	800	800	300	760×753	270	765×745
MVAB108636TOL	1045	863	363	1000	800	300	960×753	270	965×745
MVAB128636TOL	1245	863	363	1200	800	300	1160×753	270	1165×745
MVAB101036TOL	1045	1063	363	1000	1000	300	960×953	270	965×945
MVAB121036TOL	1245	1063	363	1200	1000	300	1160×953	270	1165×945
MVAB101236TOL	1045	1263	363	1000	1200	300	960×1153	270	965×1145
MVAB121236TOL	1245	1263	363	1200	1200	300	1160×1153	270	1165×1145
MVAC176646TOL	1700	663	463	1650	600	400	1540×490	375	1520×470
MVAC178646TOL	1700	863	463	1650	800	400	1540×690	375	1520×670
MVAC171046TOL	1700	1063	463	1650	1000	400	1540×890	375	1520×870
MVAC171246TOL	1700	1263	463	1650	1200	400	1540×1090	375	1520×1070
MVAC186646TOL	1850	663	463	1800	600	400	1690×490	375	1670×470
MVAC188646TOL	1850	863	463	1800	800	400	1690×690	375	1670×670
MVAC188656TOL	1850	863	563	1800	800	500	1690×690	475	1670×670
MVAC181046TOL	1850	1063	463	1800	1000	400	1690×890	375	1670×870
MVAC181056TOL	1850	1063	563	1800	1000	500	1690×890	475	1670×870
MVAC206656TOL	2050	663	563	2000	600	500	1890×490	475	1870×470
MVAC208646TOL	2050	863	463	2000	800	400	1890×690	375	1870×670
MVAC208656TOL	2050	863	563	2000	800	500	1890×690	475	1870×670
MVAC201046TOL	2050	1063	463	2000	1000	400	1890×890	375	1870×870
MVAC201056TOL	2050	1063	563	2000	1000	500	1890×890	475	1870×870

RÉFÉRENCES 2 PORTES	DIMENSIONS (mm)
PORTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	HAUTEUR INTERNE	LARGEUR INTERNE	PROFONDEUR INTERNE	OUVERTURE D'ACCÈS	PROFONDEUR UTILE	DIMENSIONS PLAQUE
MVAB846636DTOL	845	663	363	800	600	300	746×246	270	740×240
MVAB848636DTOL	845	863	363	800	800	300	746×346	270	740×340
MVAB108636DTOL	1045	863	363	1000	800	300	946×346	270	940×340
MVAB128636DTOL	1245	863	363	1200	800	300	1146×346	270	1140×340
MVAB101036DTOL	1045	1063	363	1000	1000	300	946×446	270	940×440
MVAB121036DTOL	1245	1063	363	1200	1000	300	1146×446	270	1140×440
MVAB121236DTOL	1245	1263	363	1200	1200	300	1146×546	270	1140×540
MVAC181246TOL	1850	1263	463	1800	1200	400	1690×490	375	1670×470
MVAC181256TOL	1850	1263	563	1800	1200	500	1690×490	475	1670×470
MVAC201246TOL	2050	1263	463	2000	1200	400	1890×490	375	1870×470
MVAC201256TOL	2050	1263	563	2000	1200	500	1890×490	475	1870×470
MVAC201446TOL	2050	1463	463	2000	1400	400	1890×590	375	1870×570
MVAC201456TOL	2050	1463	563	2000	1400	500	1890×590	475	1870×570
MVAC201646TOL	2050	1663	463	2000	1600	400	1890×690	375	1870×670
MVAC201656TOL	2050	1663	563	2000	1600	500	1890×690	475	1870×670

Croquis:
