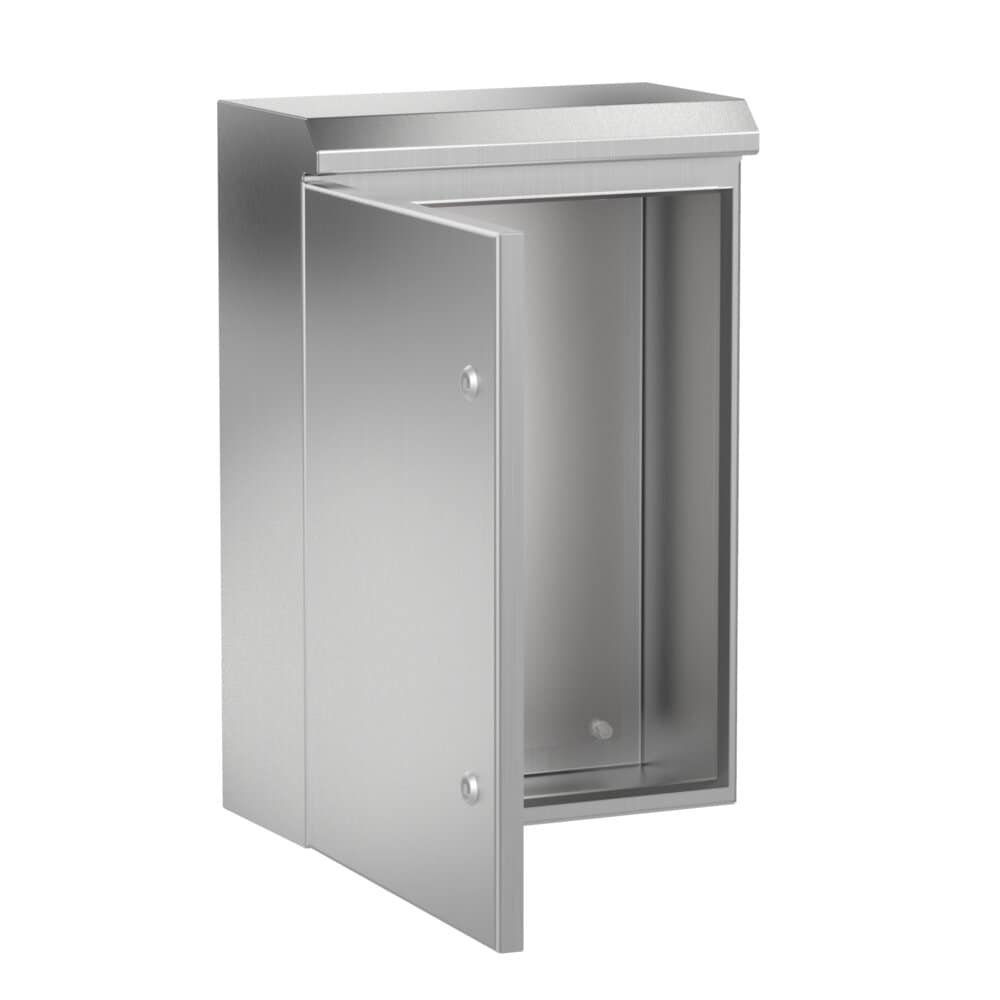

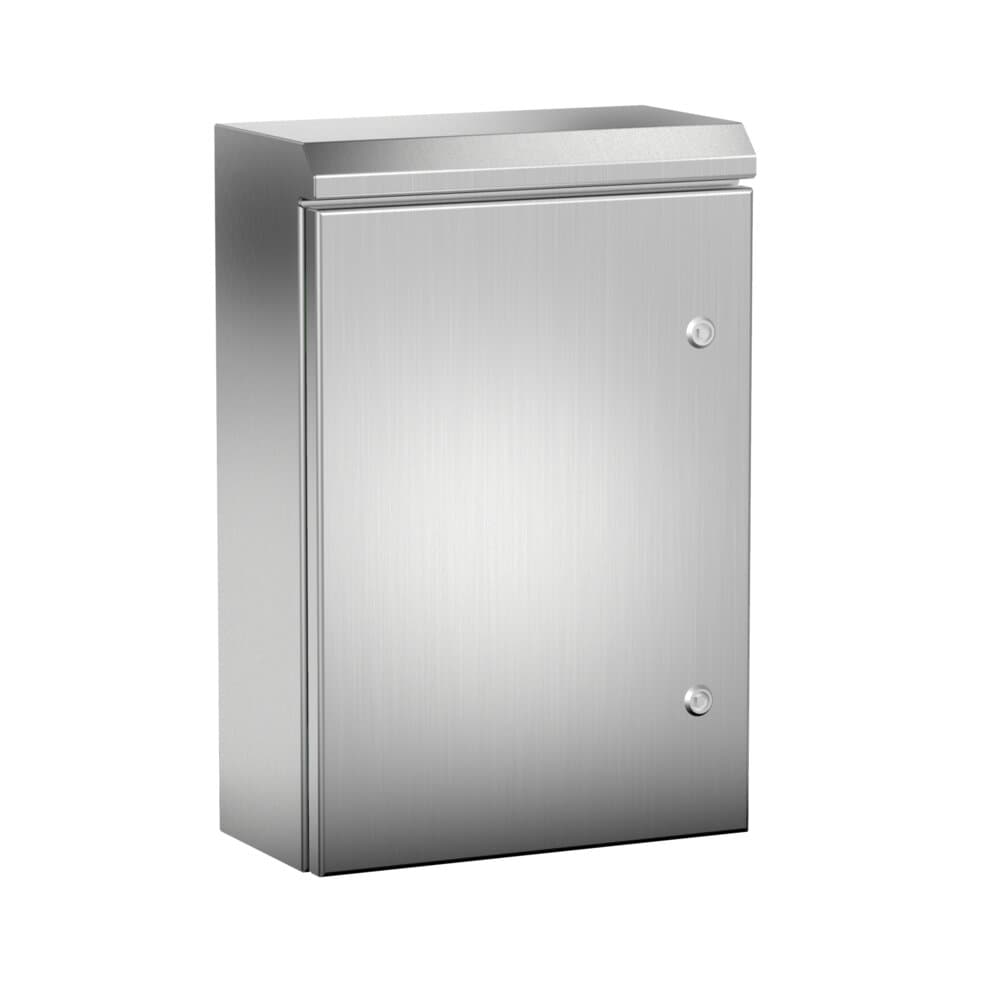

Armario intemperie sunbox

SERIE SUNBOX LUXOR IP66

Armario Eléctrico de intemperie, diseñado para resistir las inclemencias del tiempo con un cuerpo y un tejadillo integrados en una sola pieza que se extiende protegiendo hasta la altura de la puerta.

Ideal para instalaciones al exterior por ejemplo en energías renovables como fotovoltaicas y eólicas, Nuestros armarios están fabricados en resistente acero inoxidable AISI 304L & 316L. Robustos y estancos con una clasificación IP66, están diseñados para su uso en exteriores, ofreciendo una garantía de más de 20 años contra la corrosión y asegurando una protección incomparable.

Experimenta una fiabilidad y durabilidad inigualables para tus instalaciones exteriores con nuestros Armarios Eléctricos de Montaje en Pared.

DATOS TÉCNICOS
Medidas Mínimas A=380-1000mm   B=300-1000mm   P=155-300mm
Espesor Cuerpo 1.5 mm | 15/10 mm
0.059 " | 16 Gauge
Apertura Puerta 120 °
Tipo Puerta Puerta ciega, Puerta con panel de policarbonato
Tipo Apertura Giratoria con bisagras ocultas
Sistema Cierre Cierres de cuarto de vuelta doble bit
Material AISI 304L/AISI 316L
AcabadoSatinado
Material Placa Galvanizado
Junta Estanca Poliuretano
Temperatura Trabajo -40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo 1000 V
OPCIONES ALTERNATIVAS
Materiales Alternativos AISI 304L, AISI 316L
Apertura Puerta Alternativa 170º
Material Placa Interior Placa de montaje en acero inoxidable, Placa de montaje aislante (baquelita)
Juntas Alternativas silicona (-60 ºC a + 180 ºC), EMC
Area MecanizablePersonalizada
A la medida según su necesidad. Con posibilidad de dos puertas (a partir de 800x600)
Bisagra de 170° que permite una máxima apertura para un fácil acceso al armario sin necesidad de desmontar la puerta
Hasta IP69K - DIN 40050-9
Soportes para instalación rápida
En acero inoxidable AISI 316L EN 14404
Versión EMC según norma CEE 2014/30/UE de compatibilidad electromagnética
Se entrega con film protector que evita arañazos y rozaduras durante su manipulación.
Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto
Con junta hidrófuga inyectada, de forma que no puede acumularse humedad
Evacuación automática de la condensación gracias al diseño exclusivo del armario
Apertura de la puerta a 120°. Apertura estándar hacia la izquierda, especificar si se desea a la derecha
El cuadro eléctrico viene de serie con cierres de cuarto de vuelta de doble bit fabricado en acero inoxidable
Libre de mantenimiento durante toda su vida. Vida útil superior a 30 años
Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente
Nuestros armarios serie Sunbox dado su diseño, acabado y estanqueidad están especialmente diseñados para instalaciones de energía solar fotovoltaica, térmica, energía eólica...
IP66 (W) según Norma EN 62208 y EN 60529
Grado de resistencia contra impacto IK10 según Norma IEC 62262
IEC 60068-2-30 y IEC 60068-2-11
Construidos bajo Directiva CE de baja tensión 2014/35/UE
Certificado UL Nema 4x, 12, 3r, 1. Nº File E342220
Máximo voltaje 1000 V
Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)
Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)
Cumple con normativa de industria alimentaria, materiales en contacto con alimentos (CE 1935/2004)
Cumple con Normativa RoHs

REFERENCIAS

DIMENSIONES (mm)

PUERTA CIEGA

(x)

PUERTA

POLICARBONATO

(x)

ALTO

-A-

ANCHO

-B-

FONDO

-C-

MVAK383015

MVAK383015T

380

300

155

MVAK404021

MVAK404021T

400

400

210

MVAK505021

MVAK505021T

500

500

210

MVAK604021

MVAK604021T

600

400

210

MVAK705021

MVAK705021T

700

500

210

MVAK606021

MVAK606021T

600

600

210

MVAK806030

MVAK806030T

800

600

300

MVAK808030

MVAK808030T

800

800

300

MVAK108030

MVAK108030T

1000

800

300

MVAK128030

MVAK128030T

1200

800

300

MVAK101030

MVAK101030T

1000

1000

300

* Diseño Sunbox Luxor IP66 Posibilidad de dos puertas a partir de 800×600
