Coffret déxtérieurs

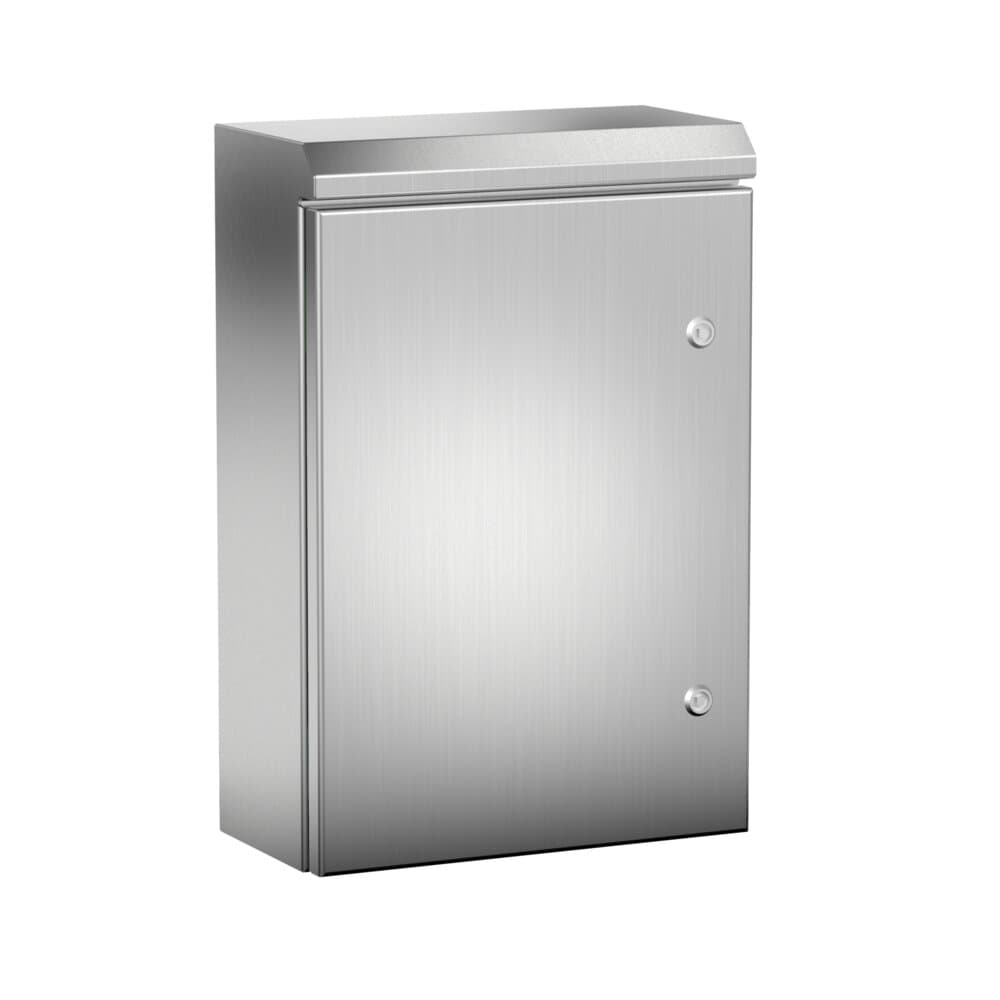

SERIE SUNBOX LUXOR IP66

Découvrez notre Coffret electrique déxtérieurs, conçue avec un corps et un auvent en une seule pièce qui s'étend jusqu'à la hauteur de la porte.

Idéal pour les installations d'énergies renouvelables telles que photovoltaïques et éoliennes, nos armoires sont fabriquées en acier inoxydable AISI 304L & 316L durable. Robustes et étanches avec un indice de protection IP66, elles sont conçues pour une utilisation en extérieur, offrant une garantie de plus de 20 ans contre la corrosion et assurant une protection incomparable.

Nous fournissons des équipements aux principales entreprises d'énergies renouvelables en l´Europe et à l'international.

Découvrez une fiabilité et une durabilité inégalées pour vos installations extérieures avec nos Coffret electrique déxtérieurs.

DONNÉES TECHNIQUES
Dimensions minimales A=380-1000mm   B=300-1000mm   P=155-300mm
Épaisseur du corps 1.5 mm | 15/10 mm
0.059 " | 16 Gauge
Ouverture de la porte 120 °
Type de porte Porte aveugle, Porte avec panneau en polycarbonate
Type d'ouverture Pivotante avec charnières invisibles
Système de fermeture Serrures à quart de tour double panneton
MatériauAISI 304L/AISI 316L
FinitionSatiné
Matériau de la plaque Galvanisé
Joint étanche Polyuréthane
Température de fonctionnement -40°C a +100°C (reducida exposición +160ºC)
Tension maximale 1000 V
OPTIONS ALTERNATIVES
Matériaux alternatifs AISI 304L, AISI 316L
Ouverture alternative de la porte 170º
Matériau de la plaque intérieure Plaque de montage en acier inoxydable, Plaque de montage isolante (bakélite)
Joints alternatifs silicone (-60 °C à + 180 °C), EMC
Zone usinable Personalizada
Fabrication d'armoires personnalisées
Armoires avec charnières à 170°
Armoires IP69K
Supports pour installation rapide
armoires en acier inoxydable AISI 316L
Il est livré avec un film protecteur qui évite les rayures et les éraflures lors de sa manipulation.
Réalisation monobloc assurant une étanchéité parfaite et une résistance aux chocs
Évacuation automatique de la condensation grâce à la conception exclusive de l'armoire

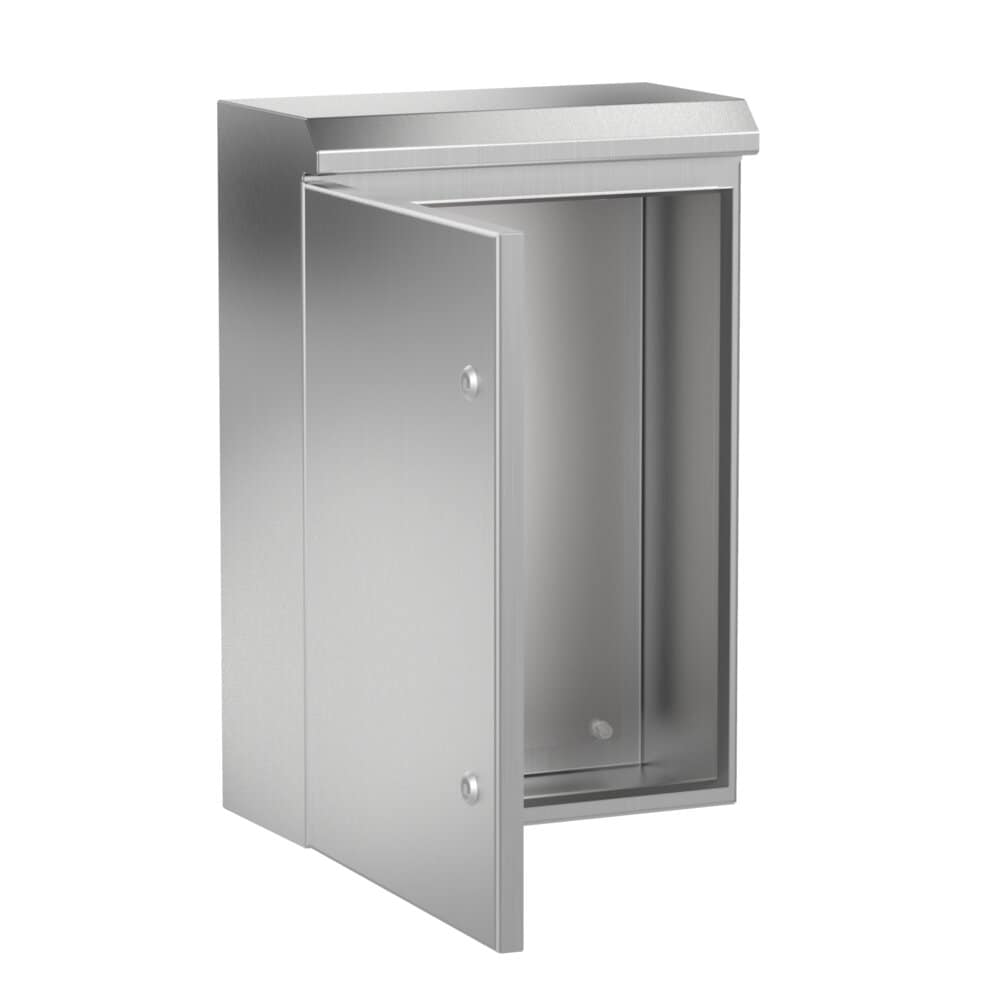

Ouverture de la porte à 120°. Ouverture standard à gauche, préciser si une ouverture à droite est souhaitée
Le tableau électrique est équipé en série de fermetures à quart de tour à double clavette en acier inoxydable
Sans entretien tout au long de sa vie. Durée de vie supérieure à 30 ans
Delvalle réalise sur commande toute dimension adaptée à vos besoins, y compris des trous, des rainures et des formes, tant sur la porte que sur l'enveloppe
Nos armoires série Sunbox
IP66 (W) selon la norme EN 62208 et EN 60529
Degré de résistance aux chocs IK10 selon la norme IEC 62262
Normes IEC 60068-2-30 et IEC 60068-2-11
Directive CE basse tension 2014/35/UE
Normes UL NEMA 4X, 12, 3R et 1
Tension maximale 1000 V
Résistance à la température : de -40°C à +100°C (exposition réduite jusqu'à +160°C)
Joint en silicone optionnel : de -60 ºC à +180 ºC (exposition réduite jusqu'à +350 ºC)
Conforme à la réglementation de l'industrie alimentaire, matériaux en contact avec les aliments (CE 1935/2004)
Conformité à la norme RoHS

RÉFÉRENCES

DIMENSIONS (mm)

PORTE PLEINE

(x)

PORTE

POLYCARBONATE

(x)

HAUTEUR

-A-

LARGEUR

-B-

PROFONDEUR

-C-

MVAK383015

MVAK383015T

380

300

155

MVAK404021

MVAK404021T

400

400

210

MVAK505021

MVAK505021T

500

500

210

MVAK604021

MVAK604021T

600

400

210

MVAK705021

MVAK705021T

700

500

210

MVAK606021

MVAK606021T

600

600

210

MVAK806030

MVAK806030T

800

600

300

MVAK808030

MVAK808030T

800

800

300

MVAK108030

MVAK108030T

1000

800

300

MVAK128030

MVAK128030T

1200

800

300

MVAK101030

MVAK101030T

1000

1000

300

* Design Sunbox Luxor IP66 Possibilité de deux portes à partir de 800×600
