Inicio > Productos > Armarios eléctricos estancos > Armarios eléctricos IP6K9K / IP69K > Armario eléctrico fresh tribeca IP69K

Armario eléctrico fresh tribeca IP69K

SERIE FRESH

Armario eléctrico higiénico de gran capacidad Serie Fresh Tribeca IP69K, está diseñado especialmente para la industria alimentaria. Sin aberturas, bisagras, canal vierteaguas, en donde pudieran alojarse bacterias. Con cuatro puntos de enclavamiento, suavidad en la apertura, facilidad de colocación sobre el propio suelo, flexibilidad y amplitud de trabajo máxima para sus montajes.

Además la inclinación de su tejadillo evita la colocación de objetos en su superficie y hemos realizado un acabado superficial electropulido en dirección vertical, consiguiendo la no proliferación de bacterias y virus en la superficie del armario.

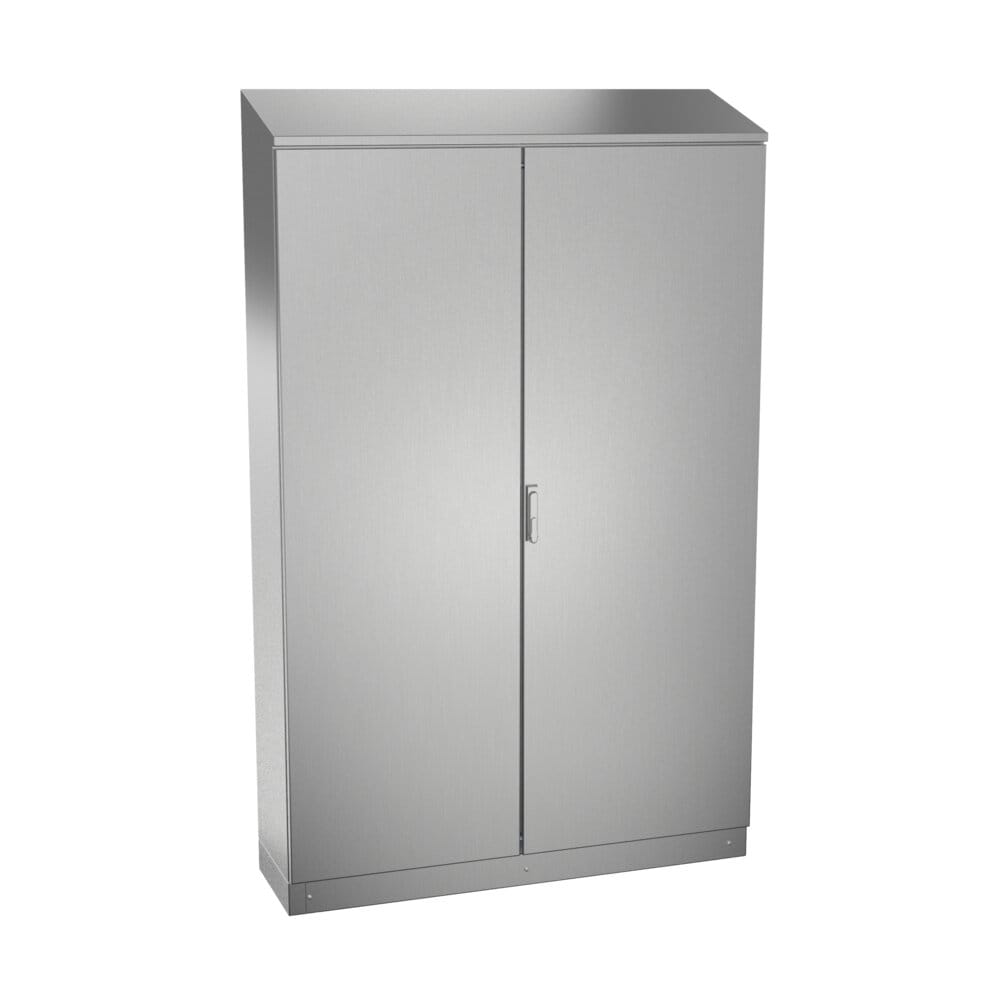

Armario eléctrico fresh tribeca IP6K9K: vista principal del producto

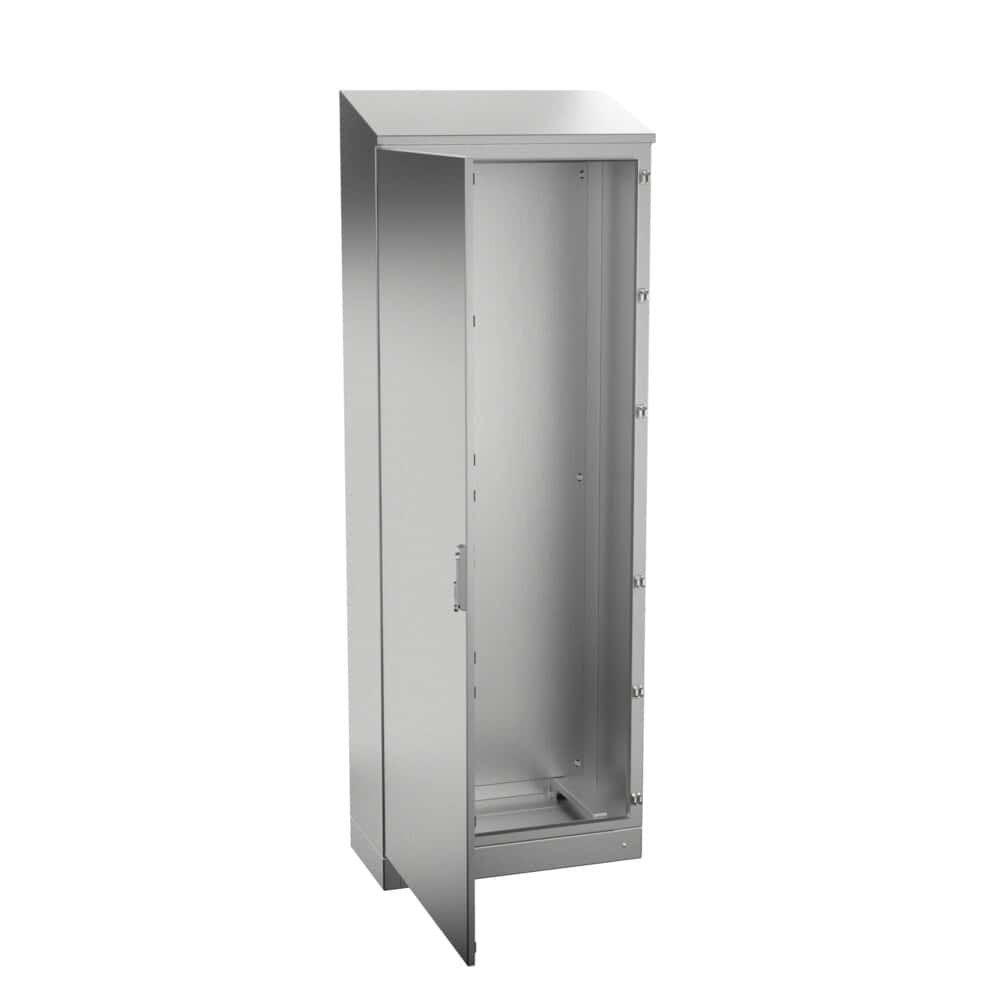

Armario eléctrico fresh tribeca IP6K9K: vista de detalle del producto

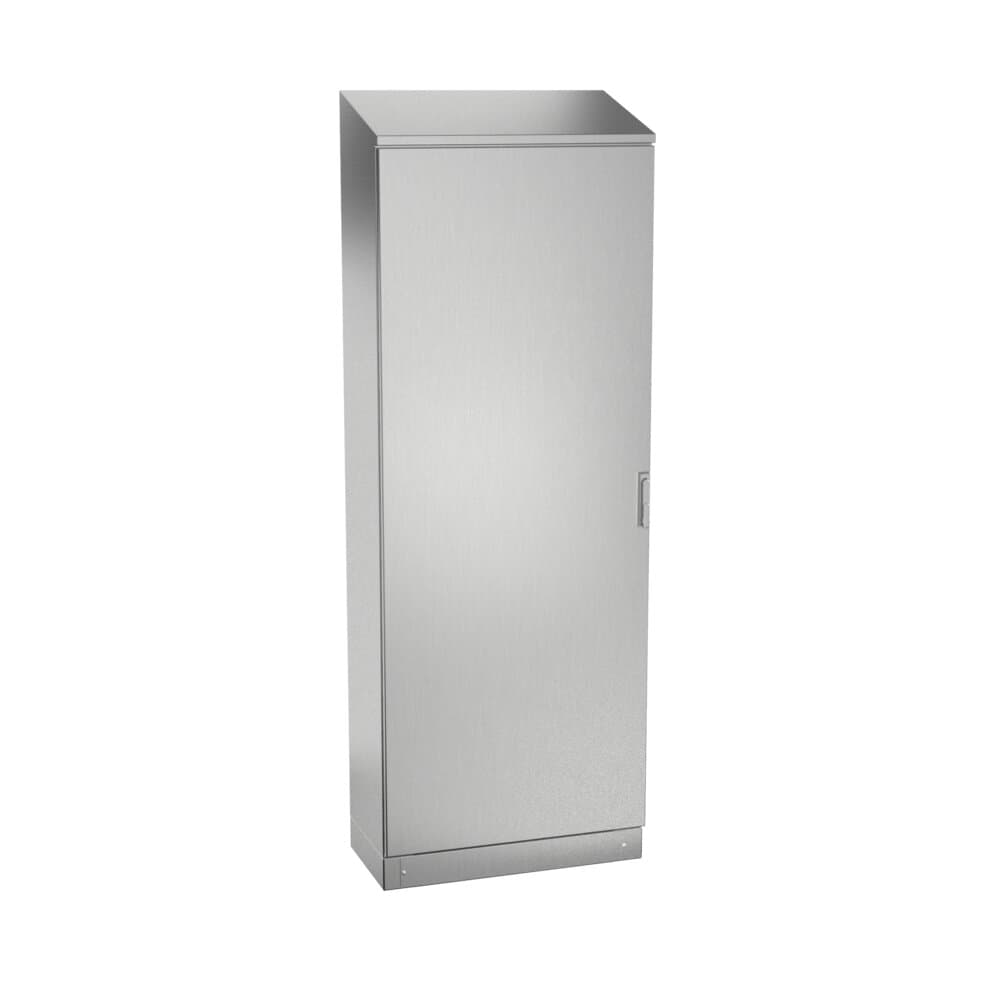

Armario eléctrico fresh tribeca IP6K9K: vista adicional del producto

📄 Ficha técnica armario eléctrico fresh tribeca ip69k

DATOS TÉCNICOS

Medidas Mínimas	A=1650-2000mm B=600-1000mm P=400-500mm
Medidas Mínimas Placa	A=1520-1870mm
Medidas Mínimas Placa	B=490-890mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	120 °
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Cierres Hygienic
Profundidad Útil	375,5-475,5 mm
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Silicona
Temperatura Trabajo	-60°C a +180°C (reducida exposición hasta +350°C)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L
Material Placa Interior	Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable

Zócalos, cáncamos y patas metálicas

En acero inoxidable AISI 316L EN 14404

Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda

Se entrega con film protector que evita arañazos y rozaduras durante su manipulación.

Realización monobloc, consigue una perfecta estanqueidad y resistencia al impacto

Sin aberturas donde alojarse bacterias

Con acabado electropulido que ayuda a resbalar los líquidos y junta hidrófuga que evita depositarse suciedad y bacterias

100% inoxidable, desde la maneta hasta el sistema de apertura

Apertura de la puerta a 120°. Apertura estándar hacia la izquierda, especificar si se desea a la derecha

El cuadro eléctrico viene de serie con cierre de palanca con cuatro puntos de enclavamiento y bisagras ocultas fabricadas en acero inoxidable

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente

Carga máxima repartida 600 kg

Especialmente diseñado para la industria alimentaria, salas blancas, precocinados, empresas lácteas, vitivinícolas o cualquier otro lugar donde sea imprescindible un ambiente limpio

IP66 (IP55 en dos puertas) según Norma IEC 60529

ISO 20653 - IP6K9K

DIN EN ISO 14 159 Seguridad en máquinas – Requisitos en higiene para la configuración de máquinas

Directiva máquinas industria alimentaria (2006/42/CE)

EHEDG Guideline Hygienic Design apart. 13 de aparatos para procesos abiertos

DIN EN 1672-2:2005 Requisitos máquinas para la industria alimentaria

Grado de resistencia contra impacto IK10 según Norma IEC 62262

Cumple Normativa de industria alimentaria, materiales en contacto con alimentos (CE1935/2004)

Directiva CE de baja tensión 2014/35/UE

Cumple normativa RoHs

Certificado UL Nema 4x, 12, 3r y I a petición. Nº File E342220

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS 1 PUERTA	DIMENSIONES (mm)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	COTAS ÚTILES INTERIORES			MEDIDAS PLACA -GxH-	PESO (Kg)	VOLUMEN (m³)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	ALTO (D)	ANCHO (E)	FONDO (F)	MEDIDAS PLACA -GxH-	PESO (Kg)	VOLUMEN (m³)
MVACL166040	1600	600	400	1390	490	375	1520×490	–	0,40
MVACL168040	1600	800	400	1390	690	375	1520×690	–	0,54
MVACL161040	1600	1000	400	1390	890	375	1520×890	–	0,67
MVACL186040	1800	600	400	1540	490	375	1670×490	–	0,44
MVACL188040	1800	800	400	1540	690	375	1670×690	–	0,57
MVACL181040	1800	1000	400	1540	890	375	1670×890	124	0,76
MVACL181050	1800	1000	500	1540	890	475	1670×890	127	0,95
MVACL206040	2000	600	400	1740	490	375	1870×490	–	0,51
MVACL208040	2000	800	400	1740	690	375	1870×690	112	0,64
MVACL201040	2000	1000	400	1740	890	375	1870×890	140	0,80
MVACL201050	2000	1000	500	1740	890	475	1870×890	145	1,05

REFERENCIAS 2 PUERTAS	DIMENSIONES (mm)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	COTAS ÚTILES INTERIORES			MEDIDAS PLACA -GxH-	PESO (Kg)	VOLUMEN (m³)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	ALTO (D)	ANCHO (E)	FONDO (F)	MEDIDAS PLACA -GxH-	PESO (Kg)	VOLUMEN (m³)
MVAC161240	1600	1200	400	1390	1090	375	1520×1070	123	0,84
MVAC181240	1800	1200	400	1540	1090	375	1670×1070	162	0,93
MVAC181440	1800	1400	400	1540	1290	375	1670×1270	142	1,12
MVAC201240	2000	1200	400	1740	1090	375	1870×1070	–	1,12
MVAC201250	2000	1200	500	1740	1090	475	1870×1070	157	1,26
MVAC201440	2000	1400	400	1740	1290	375	1870×1270	170	1,19
MVAC201450	2000	1400	500	1740	1290	475	1870×1270	177	1,47
MVAC201640	2000	1600	400	1740	1490	375	1870×1470	183	1,33
MVAC201650	2000	1600	500	1740	1490	475	1870×1470	197	1,65

Croquis:

Accesorios:

Prensaestopas métrica poliamida IP68

Prensaestopas PG poliamida IP68

Prensaestopas métrica acero inoxidable AISI316L

Prensaestopas métrica acero inoxidable IP68

Prensaestopas métrica latón niquelado IP68

Prensaestopas métrico hygienic IP69K

Prensaestopas métrico IP69K
