Armoire électriques fresh tribeca IP6K9K

Armoire électrique hygiénique avec grande capacité Série Fresh Tribeca IP6K9K, spécialement conçue pour l’industrie alimentaire.
Sans ouvertures, charnières, gouttières, où les bactéries pourraient se longer. Avec une ouverture facile en tournant la poignée avec quatre points de verrouillage, sans à-coup, facilité de montage à même le sol, souplesse et aisance de travail pour les montages électriques.
En outre, l’inclinaison de la couverture protectrice empêche le placement d’objets sur la surface et notre finition de surface électropolie en verticale permet l’écoulement de liquides et empêche le dépôt des saletés et de bactéries.

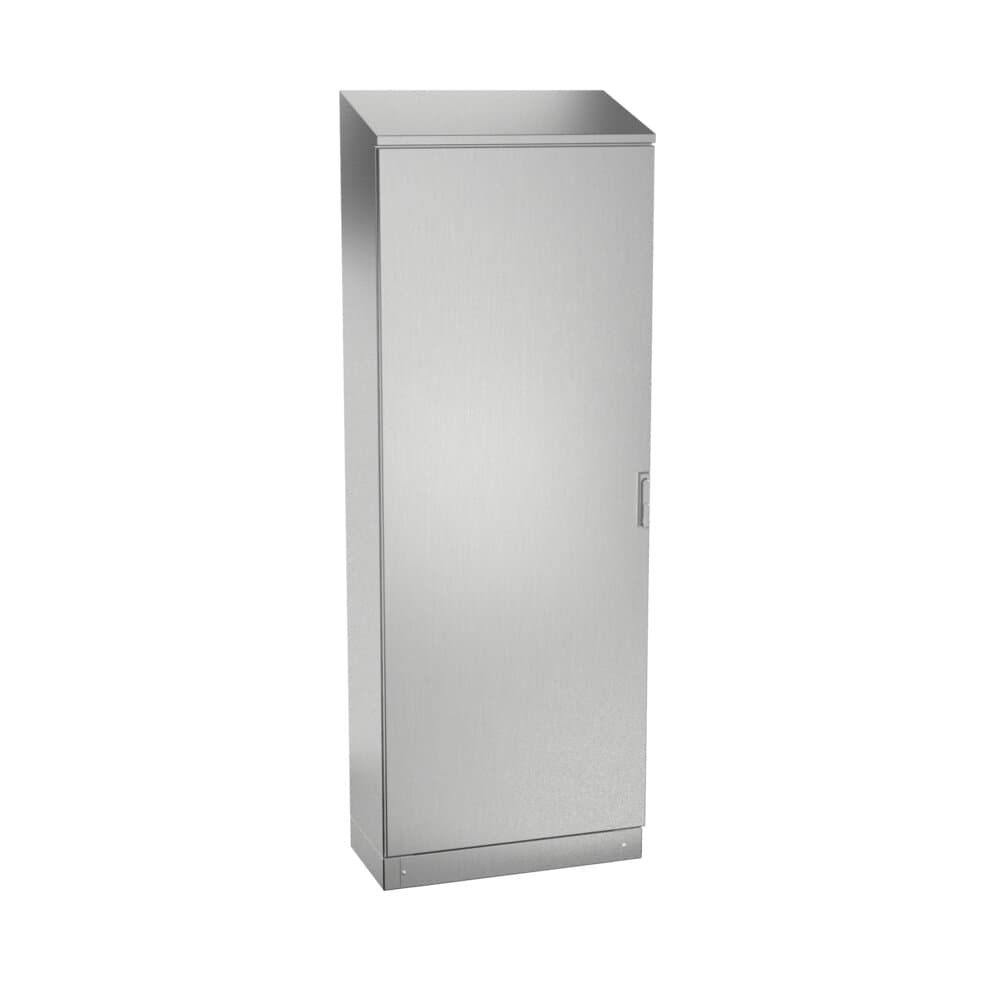

Armoire électriques fresh tribeca IP6K9K : vue de détail du produit

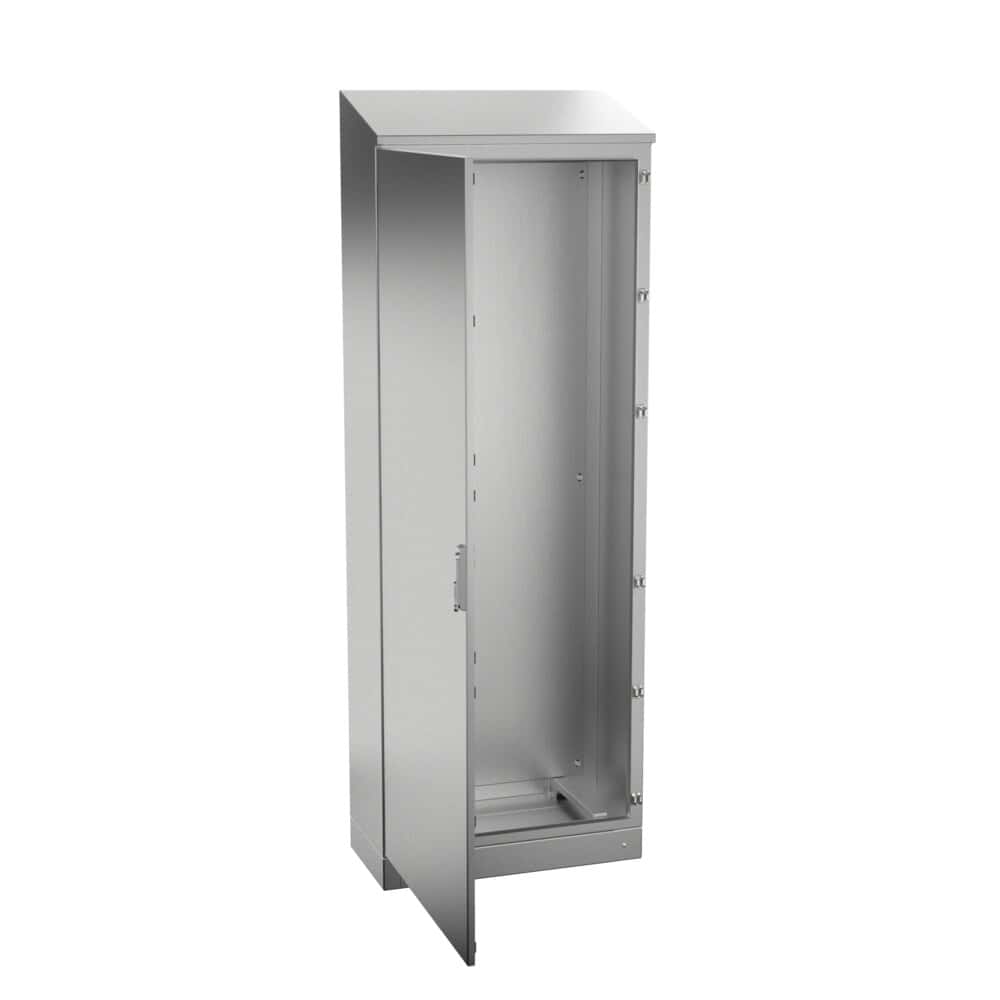

Armoire électriques fresh tribeca IP6K9K : vue additionnelle du produit

📄 Fiche technique armoire électriques fresh tribeca ip6k9k

DONNÉES TECHNIQUES

Dimensions minimales	A=1650-2000mm B=600-1000mm P=400-500mm
Dimensions minimales de la plaque	A=1520-1870mm
Dimensions minimales de la plaque	B=490-890mm
Épaisseur du corps	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Ouverture de la porte	120 °
Type de porte	Porte aveugle
Type d'ouverture	Pivotante avec charnières invisibles
Système de fermeture	Cierres Hygienic
Profondeur utile	375,5-475,5 mm
Matériau	AISI 304L/AISI 316L
Finition	Satiné
Matériau de la plaque	Galvanisé
Joint étanche	Silicone
Température de fonctionnement	-60°C a +180°C (reducida exposición hasta +350°C)
Tension maximale	1000 V

OPTIONS ALTERNATIVES

Matériaux alternatifs	AISI 316L
Matériau de la plaque intérieure	Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable

Socles, œillets et pieds métalliques

armoires en acier inoxydable AISI 316L

Il est livré avec un film protecteur qui évite les rayures et les éraflures lors de sa manipulation.

Sans ouvertures où loger des bactéries

Avec une finition électropolie qui facilite l'écoulement des liquides et un joint hydrofuge qui empêche le dépôt de saleté et de bactéries

100 % inoxydable, de la poignée au système d'ouverture

Ouverture de la porte à 120°. Ouverture standard à gauche, préciser si une ouverture à droite est souhaitée

Le tableau électrique est fourni de série avec une fermeture à levier à quatre points de verrouillage et des charnières dissimulées en acier inoxydable

Mesures adaptées sur commande

Charge maximale répartie 600 kg

Conçu spécialement pour l'industrie alimentaire, les salles blanches, les produits précuits, les entreprises laitières, vitivinicoles ou tout autre lieu nécessitant un environnement propre

IP66 (IP55 sur deux portes) selon la Norme IEC 60529

norme ISO 20653

DIN EN ISO 14 159 Sécurité des machines – Exigences d'hygiène pour la conception des machines

Directive machines industrie alimentaire (2006/42/CE)

guide EHEDG de conception hygiénique, section 13

DIN EN 1672-2:2005 Exigences pour les machines de l'industrie alimentaire

Degré de résistance aux chocs IK10 selon la norme IEC 62262

Respecte la réglementation de l'industrie alimentaire, matériaux en contact avec les aliments (CE1935/2004)

Directive CE sur la basse tension 2014/35/UE

Directive RoHS

Certificat UL Nema 4x, 12, 3r et I sur demande. N° Dossier E342220

Tension maximale 1000 V

Résistance à la température : de -40°C à +100°C (exposition réduite jusqu'à +160°C)

Joint en silicone optionnel : de -60 ºC à +180 ºC (exposition réduite jusqu'à +350 ºC)

RÉFÉRENCES 1 PORTE	DIMENSIONS (mm)
PORTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	COTES UTILES INTÉRIEURES			DIMENSIONS PLAQUE -GxH-	POIDS (Kg)	VOLUME (m³)
PORTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	HAUTEUR (D)	LARGEUR (E)	PROFOND. (F)	DIMENSIONS PLAQUE -GxH-	POIDS (Kg)	VOLUME (m³)
MVACL166040	1600	600	400	1390	490	375	1520×490	–	0,40
MVACL168040	1600	800	400	1390	690	375	1520×690	–	0,54
MVACL161040	1600	1000	400	1390	890	375	1520×890	–	0,67
MVACL186040	1800	600	400	1540	490	375	1670×490	–	0,44
MVACL188040	1800	800	400	1540	690	375	1670×690	–	0,57
MVACL181040	1800	1000	400	1540	890	375	1670×890	124	0,76
MVACL181050	1800	1000	500	1540	890	475	1670×890	127	0,95
MVACL206040	2000	600	400	1740	490	375	1870×490	–	0,51
MVACL208040	2000	800	400	1740	690	375	1870×690	112	0,64
MVACL201040	2000	1000	400	1740	890	375	1870×890	140	0,80
MVACL201050	2000	1000	500	1740	890	475	1870×890	145	1,05

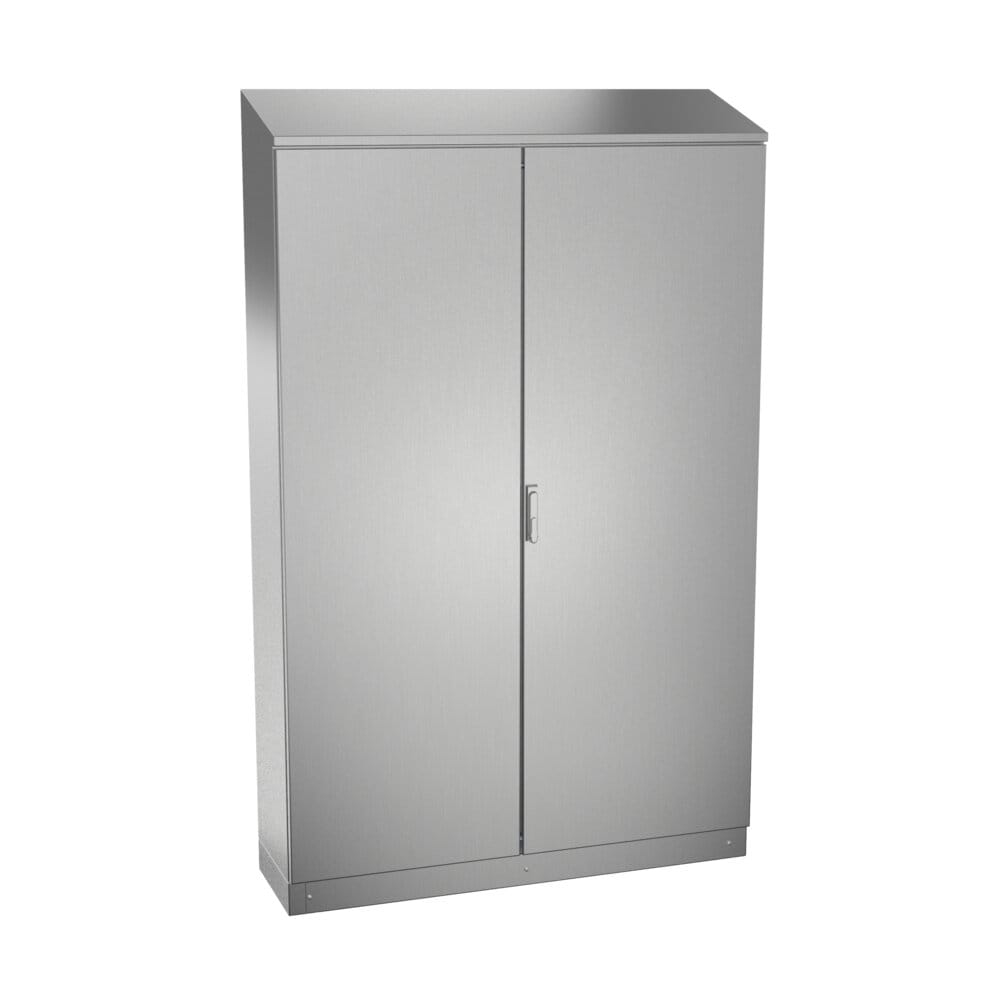

RÉFÉRENCES 2 PORTES	DIMENSIONS (mm)
PORTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	COTES UTILES INTÉRIEURES			DIMENSIONS PLAQUE -GxH-	POIDS (Kg)	VOLUME (m³)
PORTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	HAUTEUR (D)	LARGEUR (E)	PROFOND. (F)	DIMENSIONS PLAQUE -GxH-	POIDS (Kg)	VOLUME (m³)
MVAC161240	1600	1200	400	1390	1090	375	1520×1070	123	0,84
MVAC181240	1800	1200	400	1540	1090	375	1670×1070	162	0,93
MVAC181440	1800	1400	400	1540	1290	375	1670×1270	142	1,12
MVAC201240	2000	1200	400	1740	1090	375	1870×1070	–	1,12
MVAC201250	2000	1200	500	1740	1090	475	1870×1070	157	1,26
MVAC201440	2000	1400	400	1740	1290	375	1870×1270	170	1,19
MVAC201450	2000	1400	500	1740	1290	475	1870×1270	177	1,47
MVAC201640	2000	1600	400	1740	1490	375	1870×1470	183	1,33
MVAC201650	2000	1600	500	1740	1490	475	1870×1470	197	1,65

Croquis:

Accessoires:

Presse-étoupes métrique polyamide IP68

Presse-étoupes PG polyamide IP68

Presse-Étoupes métrique acier inoxydable AISI316L

Presse-étoupes métrique acier inoxydable IP68

Presse-étoupes métrique laiton nickelé IP68

Presse-étoupes métrique hygienic IP69K

Presse-étoupes métrique IP69K
