Armario galvanizado compacto tribeca IP66

SERIE TRIBECA IP66

Los armarios galvanizados pintados de la Serie Tribeca son robustos y de fácil apertura mediante maneta giratoria y con cuatro puntos de enclavamiento, suavidad en la apertura, facilidad de colocación sobre el propio suelo, flexibilidad y amplitud de trabajo máxima para sus montajes, y un diseño único en acero galvanizado pintado RAL 7035.

Armario galvanizado compacto tribeca IP66: vista principal del producto

DATOS TÉCNICOS

Medidas Mínimas	A=1650-2000mm B=600-1000mm P=400-500mm
Medidas Máximas Puerta Doble	A=2000mm B=1600mm P=500mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	120 °
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Maneta giratoria con 4 puntos de enclavamiento
Material	Acero galvanizado pintado
Acabado	Pintado RAL 7035
Material Placa	Galvanizado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Puerta Alternativa	Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior	Placa de montaje en acero inoxidable, Placa de montaje aislante (baquelita)
Juntas Alternativas	silicona (-60 ºC a + 180 ºC), EMC

A la medida según su necesidad. Con posibilidad de dos puertas

Tratamiento antigraffiti

Zócalos, cáncamos y patas metálicas

Versión EMC según norma CEE 2014/30/UE de compatibilidad electromagnética

Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto

Con canal vierteaguas que evita el contacto de líquidos con la junta de poliuretano y bisagras ocultas

Apertura de la puerta a 120°. Apertura estándar hacia la izquierda, especificar si se desea a la derecha

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente

Carga máxima repartida 600 kg

Especialmente diseñado para la colocación en instalaciones de intemperie donde sea necesario una calidad y durabilidad superior. Cuadro eléctrico homologado para la industria alimentaria

IP66 (IP55 en dos puertas y hasta IP66 a petición) según Norma IEC 60529

Certificado UL Nema 1, 3r, 4 y 12, Nº File E342220

Grado de resistencia contra impacto IK10 según Norma IEC 62262

Construidos bajo Directiva CE de baja tensión 2014/35/UE

Cumple con normativa de industria alimentaria, materiales en contacto con alimentos (CE 1935/2004)

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS 1 PUERTA			DIMENSIONES (mm)
PUERTA CIEGA (x)	PUERTA POLICARBONATO (no IP69K)	PUERTA POLICARBONATO + CONTRAPUERTA (no IP69K)	ALTO -A-	ANCHO -B-	FONDO -C-	PESO (Kg)	VOLUMEN (m³)
MVGC166040	MVGC166040T	MVGC166040TC	1650	600	400	70,9	0,42
MVGC168040	MVGC168040T	MVGC168040TC	1650	800	400	93,25	0,56
MVGC161040	MVGC161040T	MVGC161040TC	1650	1000	400	111,3	0,70
MVGC186040	MVGC186040T	MVGC186040TC	1800	600	400	76,61	0,46
MVGC188040	MVGC188040T	MVGC188040TC	1800	800	400	100,76	0,61
MVGC186050	MVGC186050T	MVGC186050TC	1800	600	500	84,69	0,57
MVGC188050	MVGC188050T	MVGC188050TC	1800	800	500	107,21	0,76
MVGC181040	MVGC181040T	MVGC181040TC	1800	1000	400	120,24	0,76
MVGC181050	MVGC181050T	MVGC181050TC	1800	1000	500	127,18	0,95
MVGC206040	MVGC206040T	MVGC206040TC	2000	600	400	84,68	0,51
MVGC208040	MVGC208040T	MVGC208040TC	2000	800	400	111,19	0,68
MVGC208050	MVGC208050T	MVGC208050TC	2000	800	500	118,13	0,85
MVGC201040	MVGC201040T	MVGC201040TC	2000	1000	400	132,58	0,85
MVGC201050	MVGC201050T	MVGC201050TC	2000	1000	500	140	1,05

REFERENCIAS 2 PUERTAS			DIMENSIONES (mm)
PUERTA CIEGA (x)	PUERTA POLICARBONATO (no IP69K)	PUERTA POLICARBONATO + CONTRAPUERTA (no IP69K)	ALTO -A-	ANCHO -B-	FONDO -C-	PESO (Kg)	VOLUMEN (m³)
MVGC161240	MVGC161240T	MVGC161240TC	1650	1200	400	129,33	0,84
MVGC181240	MVGC181240T	MVGC181240TC	1800	1200	400	139,7	0,91
MVGC181250	MVGC181250T	MVGC181250TC	1800	1200	500	147,12	1,14
MVGC201240	MVGC201240T	MVGC201240TC	2000	1200	400	149,61	1,02
MVGC201250	MVGC201250T	MVGC201250TC	2000	1200	500	157,51	1,26
MVGC201440	MVGC201440T	MVGC201440TC	2000	1400	400	169,38	1,18
MVGC201450	MVGC201450T	MVGC201450TC	2000	1400	500	177,76	1,49
MVGC201640	MVGC201640T	MVGC201640TC	2000	1600	400	189,12	1,35
MVGC201650	MVGC201650T	MVGC201650TC	2000	1600	500	197,99	1,68

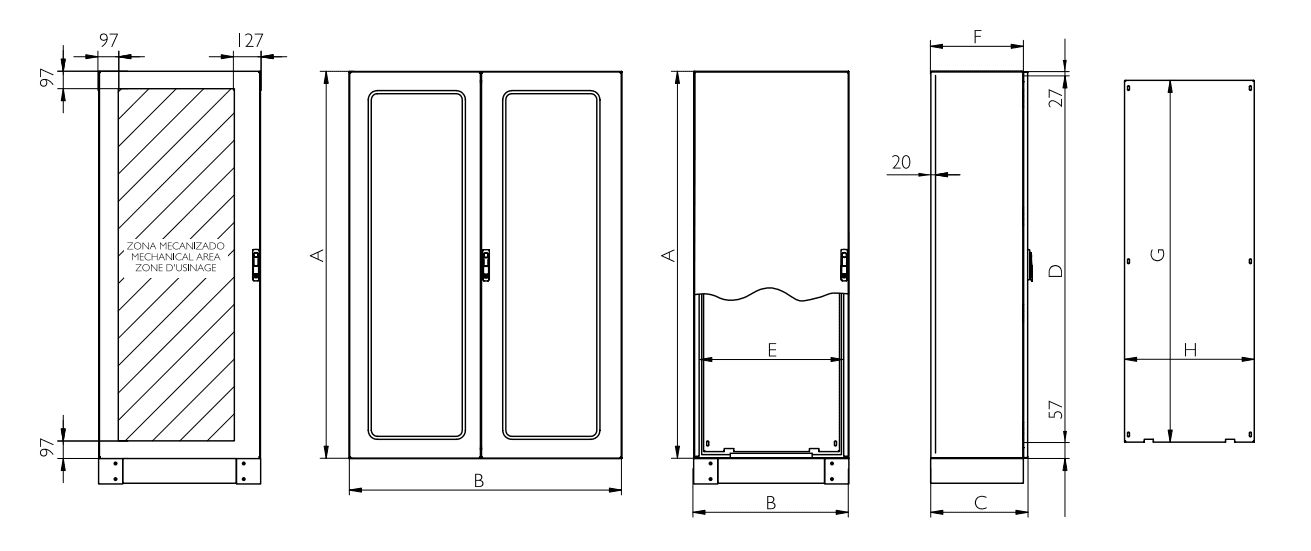

Croquis:

📄 Certificación armario galvanizado compacto tribeca ip66
