Armoire en acier galvanisé peinte tribeca IP66

SERIE TRIBECA IP66

Les armoires galvanisées peintes de la Série Tribeca sont robustes, faciles d’ouverture en tournant la poignée avec quatre points de verrouillage, sans à-coup, faciles de montage à même le sol, souples et confor tables pour les montages électriques. Un design unique en acier galvanisé peint RAL 7035. Disponible en une ou deux portes pivotantes de 120°facilement démontables. Nous vous recommandons un socle passe-câbles. Fermetures chromées.

Armoire en acier galvanisé peinte tribeca IP66 : vue principale du produit

DONNÉES TECHNIQUES

Dimensions minimales	A=1650-2000mm B=600-1000mm P=400-500mm
Dimensions maximales de la double porte	A=2000mm B=1600mm P=500mm
Épaisseur du corps	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Ouverture de la porte	120 °
Type de porte	Porte aveugle
Type d'ouverture	Pivotante avec charnières invisibles
Système de fermeture	Poignée pivotante avec 4 points de verrouillage
Matériau	Acier galvanisé peint
Finition	Peint en RAL 7035
Matériau de la plaque	Galvanisé
Joint étanche	Polyuréthane
Température de fonctionnement	-40°C a +100°C (reducida exposición +160ºC)
Tension maximale	1000 V

OPTIONS ALTERNATIVES

Porte alternative	Porte avec panneau en polycarbonate, Porte avec vitre de sécurité
Matériau de la plaque intérieure	Plaque de montage en acier inoxydable, Plaque de montage isolante (bakélite)
Joints alternatifs	silicone (-60 °C à + 180 °C), EMC

Fabrication d'armoires personnalisées

Traitement antigraffiti

Socles, œillets et pieds métalliques

Fabrication monobloc assurant une étanchéité parfaite et une résistance aux chocs

Avec canal évacuation d'eau qui empêche le contact des liquides avec le joint en polyuréthane et charnières cachées

Ouverture de la porte à 120°. Ouverture standard à gauche, préciser si une ouverture à droite est souhaitée

Delvalle réalise sur commande toute dimension adaptée à vos besoins, y compris des trous, des rainures et des formes, tant sur la porte que sur l'enveloppe

Charge maximale répartie 600 kg

Spécialement conçu pour être installé à l'extérieur, là où une qualité et une durabilité supérieures sont requises. Tableau électrique approuvé pour l'industrie alimentaire

IP66 (IP55 sur deux portes et jusqu'à IP66 sur demande) selon la norme IEC 60529

Certificat UL Nema 1, 3R, 4 et 12, Nº Dossier E342220

Degré de résistance aux chocs IK10 selon la norme IEC 62262

Directive CE basse tension 2014/35/UE

Conforme à la réglementation de l'industrie alimentaire, matériaux en contact avec les aliments (CE 1935/2004)

Tension maximale 1000 V

Résistance à la température : de -40°C à +100°C (exposition réduite jusqu'à +160°C)

Joint en silicone optionnel : de -60 ºC à +180 ºC (exposition réduite jusqu'à +350 ºC)

RÉFÉRENCES 1 PORTE			DIMENSIONS (mm)
PORTE PLEINE (x)	PORTE POLYCARBONATE (non IP69K)	PORTE POLYCARBONATE + CONTRE-PORTE (non IP69K)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	POIDS (Kg)	VOLUME (m³)
MVGC166040	MVGC166040T	MVGC166040TC	1650	600	400	70,9	0,42
MVGC168040	MVGC168040T	MVGC168040TC	1650	800	400	93,25	0,56
MVGC161040	MVGC161040T	MVGC161040TC	1650	1000	400	111,3	0,70
MVGC186040	MVGC186040T	MVGC186040TC	1800	600	400	76,61	0,46
MVGC188040	MVGC188040T	MVGC188040TC	1800	800	400	100,76	0,61
MVGC186050	MVGC186050T	MVGC186050TC	1800	600	500	84,69	0,57
MVGC188050	MVGC188050T	MVGC188050TC	1800	800	500	107,21	0,76
MVGC181040	MVGC181040T	MVGC181040TC	1800	1000	400	120,24	0,76
MVGC181050	MVGC181050T	MVGC181050TC	1800	1000	500	127,18	0,95
MVGC206040	MVGC206040T	MVGC206040TC	2000	600	400	84,68	0,51
MVGC208040	MVGC208040T	MVGC208040TC	2000	800	400	111,19	0,68
MVGC208050	MVGC208050T	MVGC208050TC	2000	800	500	118,13	0,85
MVGC201040	MVGC201040T	MVGC201040TC	2000	1000	400	132,58	0,85
MVGC201050	MVGC201050T	MVGC201050TC	2000	1000	500	140	1,05

RÉFÉRENCES 2 PORTES			DIMENSIONS (mm)
PORTE PLEINE (x)	PORTE POLYCARBONATE (non IP69K)	PORTE POLYCARBONATE + CONTRE-PORTE (non IP69K)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	POIDS (Kg)	VOLUME (m³)
MVGC161240	MVGC161240T	MVGC161240TC	1650	1200	400	129,33	0,84
MVGC181240	MVGC181240T	MVGC181240TC	1800	1200	400	139,7	0,91
MVGC181250	MVGC181250T	MVGC181250TC	1800	1200	500	147,12	1,14
MVGC201240	MVGC201240T	MVGC201240TC	2000	1200	400	149,61	1,02
MVGC201250	MVGC201250T	MVGC201250TC	2000	1200	500	157,51	1,26
MVGC201440	MVGC201440T	MVGC201440TC	2000	1400	400	169,38	1,18
MVGC201450	MVGC201450T	MVGC201450TC	2000	1400	500	177,76	1,49
MVGC201640	MVGC201640T	MVGC201640TC	2000	1600	400	189,12	1,35
MVGC201650	MVGC201650T	MVGC201650TC	2000	1600	500	197,99	1,68

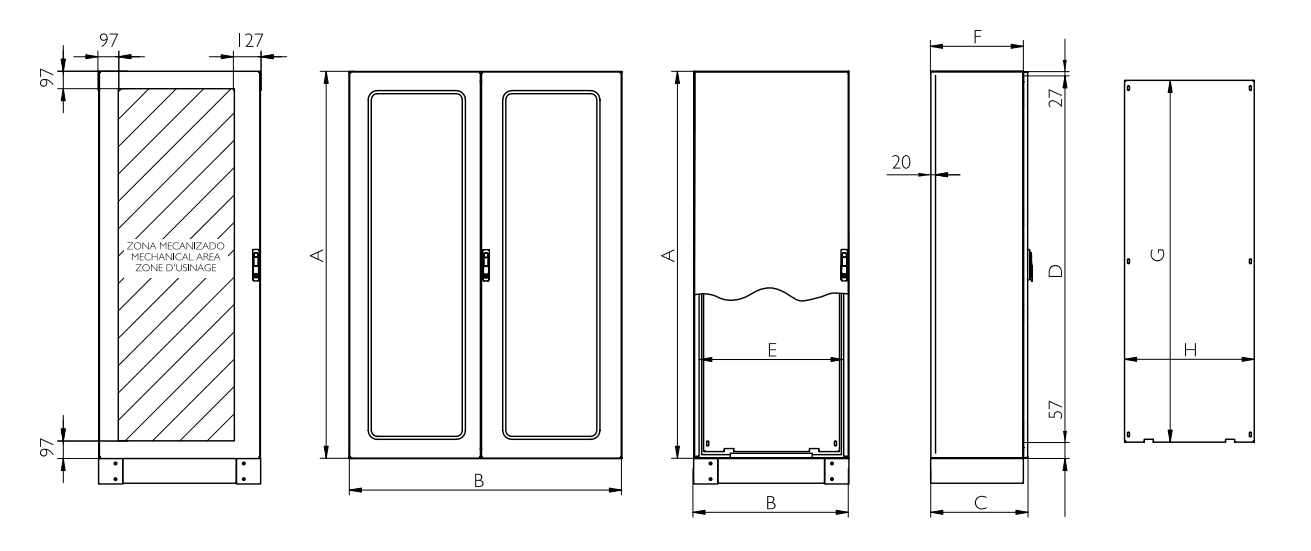

Croquis:

📄 Certification armoire en acier galvanisé peinte tribeca ip66
