Armario eléctrico montaje mural luxor IP66

SERIE LUXOR IP66

Armarios eléctricos murales Serie Luxor con un diseño y materiales utilizados mejorados, robusto, de fácil apertura mediante cierres, suavidad en el giro y en la apertura, flexibilidad, abertura máxima de las puertas (hasta 120°).

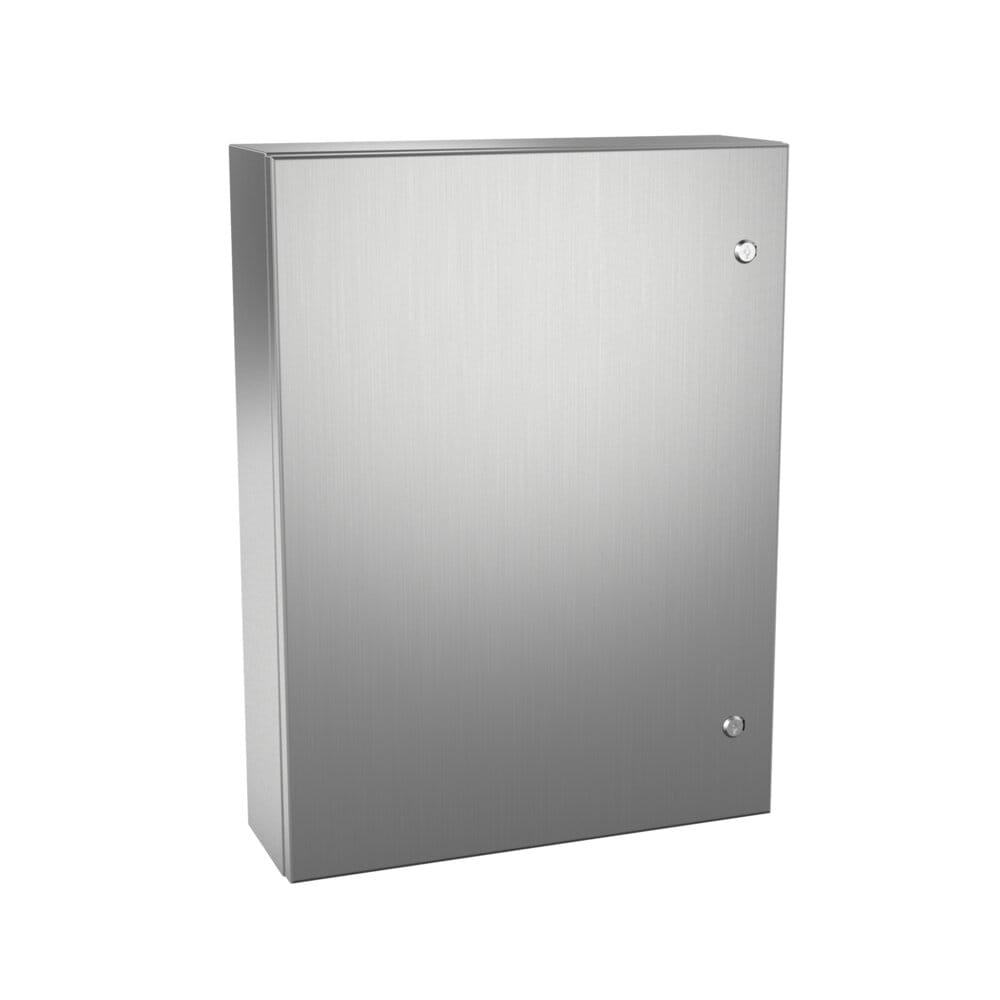

Armario eléctrico montaje mural luxor IP66 · vista principal

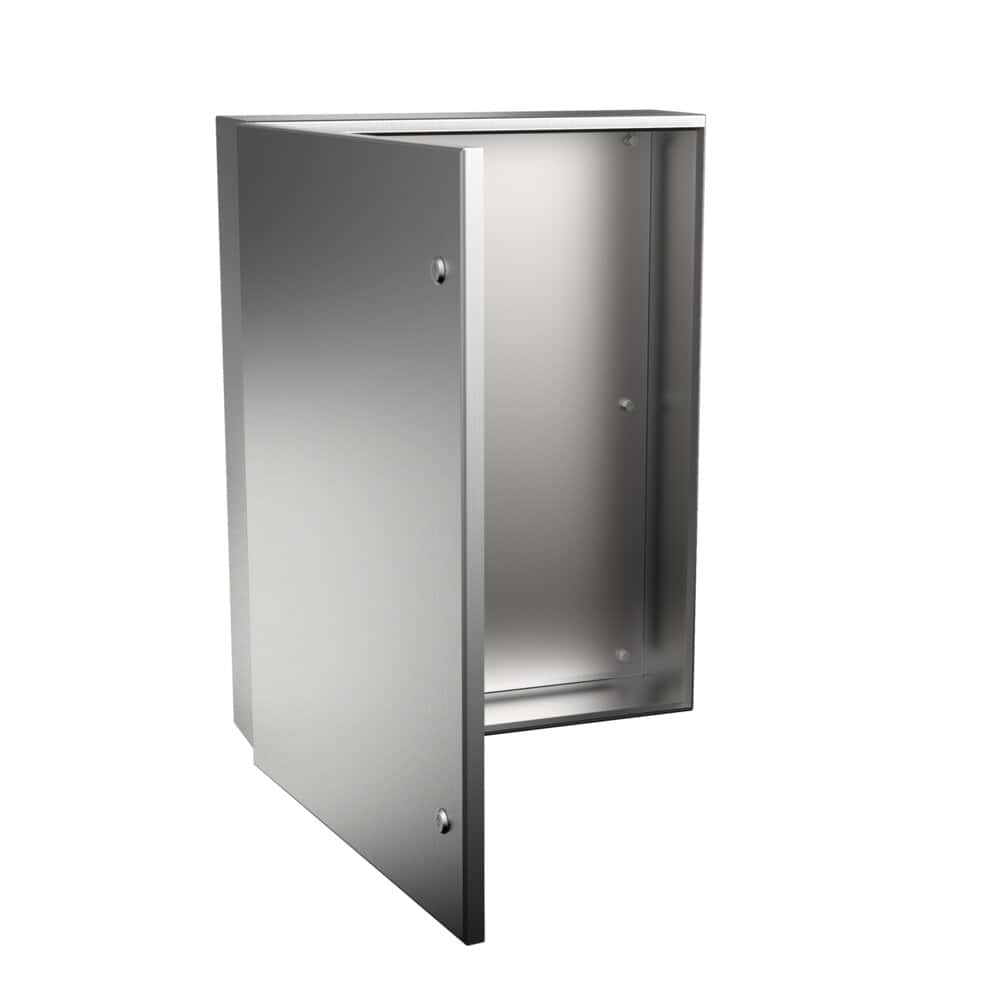

Armario eléctrico montaje mural luxor IP66: vista de detalle del producto

DATOS TÉCNICOS

Medidas Mínimas	A=300-1200mm B=200-1200mm P=155-300mm
Medidas Máximas Puerta Doble	A=1200mm B=1200mm P=300mm
Medidas Mínimas Placa	A=264-1140mm
Medidas Mínimas Placa	B=147-1140mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	120 °
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Maneta giratoria con 3 puntos de enclavamiento, Cierres de cuarto de vuelta doble bit
Profundidad Útil	125-275 mm
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Poliuretano
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Apertura Puerta Alternativa	170º
Puerta Alternativa	Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior	Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas	silicona (-60 ºC a + 180 ºC), EMC
Area Mecanizable	Puerta: 220x76-1000x990, Lateral: 270x125-1170x265

A la medida según su necesidad

Con posibilidad de dos puertas (a partir de 800x600)

Bisagra de 170° que permite una máxima apertura para un fácil acceso al armario sin necesidad de desmontar la puerta

Zócalos

Acabado en pintura texturizada con otros colores RAL bajo pedido

Tejado para proteger del sol, lluvia, etc

Junta de protección electromagnética EMC entre marco y las super cies de contacto. Garantizando una perfecta conexión eléctrica. Norma CEE 89/336

Amplio espacio de montaje

Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto

Con canal vierteaguas que evita el contacto de líquidos con la junta de poliuretano y bisagras ocultas

El cuadro eléctrico viene de serie con cierres de cuarto de vuelta de doble bit cromado o poliamida

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente

Todos nuestros modelos están en stock para su entrega inmediata

Especialmente diseñado para la colocación de automatismos, controles de máquinas, contadores, calefacción, aire acondicionado, sistemas de control, distribución eléctrica, redes industriales

IP66 (IP55 en dos puertas) según norma IEC EN 62208 y EN 60529

IP(W)66 ambientes corrosivos

Nuestros cuadros eléctricos Luxor están construidos bajo normativas CE de baja tensión 2014/35/UE

Máximo voltaje 1000 V

Grado de resistencia contra impacto IK10 según Norma IEC 62208 y EN 62262

Certificado UL Nema 4x, 12, 3r, 1

Nº File E342220

Cumple con normativa industria alimentaria

materiales en contacto con alimentos

(CE 1935/2004) y normativa RoHs

REFERENCIAS 1 PUERTA	DIMENSIONES (mm)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	ÁREA MECANIZABLE		MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
						PUERTA	LATERAL
MVHB302015	300	200	155	260×153	125	220×76	270×125	265×145	4,65	0,01
MVHB383015	380	300	155	340×253	125	300×176	350×125	345×245	7,68	0,02
MVHB383021	380	300	210	340×253	180	300×176	350×180	345×245	8,57	0,03
MVHB404021	400	400	210	360×353	180	320×276	370×180	365×345	11,12	0,04
MVHB504021	500	400	210	460×353	180	420×276	470×180	465×345	13,51	0,05
MVHB505021	500	500	210	460×453	180	420×376	470×180	465×445	16,2	0,06
MVHB705021	700	500	210	660×453	180	620×376	670×180	665×445	21,55	0,08
MVHB604021	600	400	210	560×353	180	520×276	570×180	565×345	15,74	0,06
MVHB605021	600	500	210	560×453	180	520×376	570×180	565×445	18,88	0,07
MVHB606021	600	600	210	560×553	180	520×476	570×180	565×545	22	0,08
MVHB806030	800	600	300	760×553	270	720×476	770×270	765×545	31,35	0,16
MVHB808030	800	800	300	760×753	270	720×676	770×270	765×745	41,5	0,21
MVHB108030	1000	800	300	960×753	270	920×676	970×270	965×745	50,69	0,26
MVHB128030	1200	800	300	1160×753	270	1120×676	1170×270	1165×745	59,47	0,31
MVHB101030	1000	1000	300	960×953	270	920×876	970×270	965×945	61,17	0,32
MVHC121030	1200	1000	300	1090×890	275	1000×800	1190×265	1070×870	78,82	0,46
*MVHC101230	1000	1200	300	890×1090	275	800×1000	990×265	870×1070	78,76	0,68
*MVHC121230	1200	1200	300	1090×1090	275	1000×1000	1190×265	1070×1070	92,09	0,39
Versión: Normativa UL Nema 4x, 12, 3r y 1	Añadir "UL" a la referencia.
Versión: IP67	Añadir "67" a la referencia.
Versión: IP69K	Añadir "/69" a la referencia.

* Diseño Armario Eléctrico Montaje Mural Luxor IP66 Separación placa fondo 20mm

REFERENCIAS 2 PUERTAS	DIMENSIONES (mm)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	ÁREA MECANIZABLE		MEDIDAS PLACA -ExF-
						PUERTA	LATERAL
MVHB806030D	800	600	300	746×546	270	720×217,5 y 720×273,5	770×240	740×540
MVHB808030D	800	800	300	746×746	270	720×317,5 y 720×273,5	770×240	740×740
MVHB108030D	1000	800	300	946×746	270	920×317,5 y 920×273,5	970×240	940×740
MVHB128030D	1200	800	300	1146×746	270	1120×317,5 y 1120×273,5	1170×240	1140×740
MVHB101030D	1000	1000	300	946×946	270	920×417,5 y 920×373,5	970×240	940×940
MVHB121030D	1200	1000	300	1146×946	270	1120×417,5 y 1120×373,5	1170×240	1140×940
MVHB121230D	1200	1200	300	1146×1146	270	1120×517,5 y 1120×473,5	1170×240	1140×1140
Versión: Normativa UL Nema 4x, 12, 3r y 1	Añadir "UL" a la referencia.
Versión: IP67	Añadir "67" a la referencia.
Versión: IP69K	Añadir "/69" a la referencia.

* Diseño Armario Eléctrico Montaje Mural Luxor IP66 Separación placa fondo 20mm

Croquis:
