Armoire électrique murale Luxor IP66.

SERIE LUXOR IP66

Armoires électriques murales Série Luxor avec une conception et des matériaux améliorés, robustes, offrant une ouverture facile par fermetures, une grande souplesse de rotation et d'ouverture, une flexibilité et une ouverture maximale des portes (jusqu'à 120°).

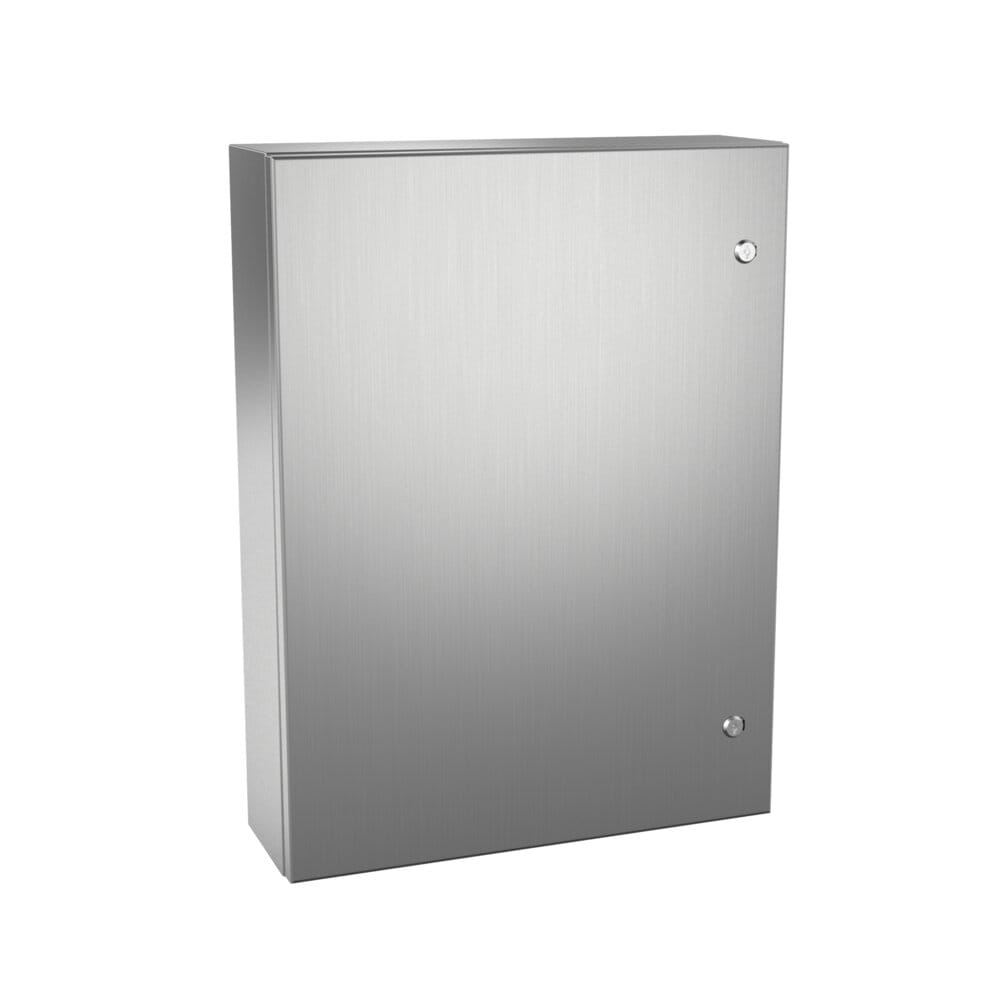

Armoire électrique murale Luxor IP66. · vue principale

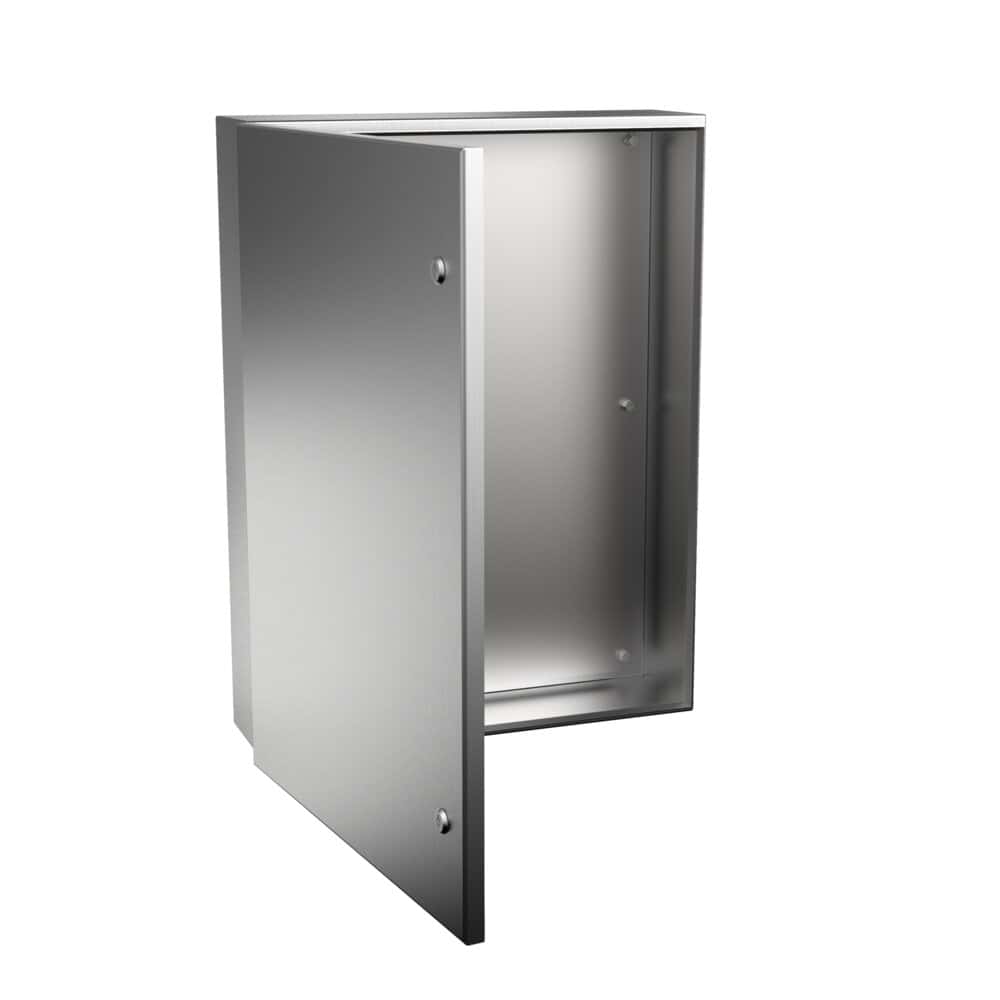

Armoire électrique murale Luxor IP66. : vue de détail du produit

DONNÉES TECHNIQUES

Dimensions minimales	A=300-1200mm B=200-1200mm P=155-300mm
Dimensions maximales de la double porte	A=1200mm B=1200mm P=300mm
Dimensions minimales de la plaque	A=264-1140mm
Dimensions minimales de la plaque	B=147-1140mm
Épaisseur du corps	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Ouverture de la porte	120 °
Type de porte	Porte aveugle
Type d'ouverture	Pivotante avec charnières invisibles
Système de fermeture	Poignée pivotante avec 3 points de verrouillage, Serrures à quart de tour double panneton
Profondeur utile	125-275 mm
Matériau	AISI 304L/AISI 316L
Finition	Satiné
Matériau de la plaque	Galvanisé
Joint étanche	Polyuréthane
Tension maximale	1000 V

OPTIONS ALTERNATIVES

Matériaux alternatifs	AISI 316L, Galvanisé, Aluminium
Finitions alternatives	Peint en RAL 7035
Ouverture alternative de la porte	170º
Porte alternative	Porte avec panneau en polycarbonate, Porte avec vitre de sécurité
Matériau de la plaque intérieure	Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable
Joints alternatifs	silicone (-60 °C à + 180 °C), EMC
Zone usinable	Puerta: 220x76-1000x990, Lateral: 270x125-1170x265

Fabrication d'armoires personnalisées

Armoires électriques Luxor

Armoires avec charnières à 170°

Socles pour armoires

Armoires avec finition en peinture texturée

joint EMC

Espace de montage ample

Réalisation monobloc assurant une étanchéité parfaite et une résistance aux chocs

Avec canal évacuation d'eau qui empêche le contact des liquides avec le joint en polyuréthane et charnières cachées

Le tableau électrique est livré en série avec des fermetures à quart de tour à double clé en chrome ou polyamide

Mesures adaptées sur commande

Tous nos modèles sont en stock pour une livraison immédiate

Spécialement conçu pour l'installation d'automatismes, de commandes de machines, de compteurs, de chauffage, de climatisation, de systèmes de contrôle, de distribution électrique, de réseaux

Normes IEC EN 62208 et EN 60529

Armoires Delvalle certifiées IP66(W)

Nos tableaux électriques Luxor sont construits selon les normes CE basse tension 2014/35/UE

Tension maximale 1000 V

Degré de résistance aux impacts IK10 selon la norme IEC 62208 et EN 62262

Normes UL NEMA

Certification des armoires

Conforme aux normes de l'industrie alimentaire

Nos armoires

CE 1935/2004 et réglementation RoHs

RÉFÉRENCES 1 PORTE	DIMENSIONS (mm)
PORTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	OUVERTURE D'ACCÈS -GxH-	PROFONDEUR UTILE -D-	ZONE USINABLE		DIMENSIONS PLAQUE -ExF-	POIDS (Kg)	VOLUME (m³)
						PORTE	LATÉRAL
MVHB302015	300	200	155	260×153	125	220×76	270×125	265×145	4,65	0,01
MVHB383015	380	300	155	340×253	125	300×176	350×125	345×245	7,68	0,02
MVHB383021	380	300	210	340×253	180	300×176	350×180	345×245	8,57	0,03
MVHB404021	400	400	210	360×353	180	320×276	370×180	365×345	11,12	0,04
MVHB504021	500	400	210	460×353	180	420×276	470×180	465×345	13,51	0,05
MVHB505021	500	500	210	460×453	180	420×376	470×180	465×445	16,2	0,06
MVHB705021	700	500	210	660×453	180	620×376	670×180	665×445	21,55	0,08
MVHB604021	600	400	210	560×353	180	520×276	570×180	565×345	15,74	0,06
MVHB605021	600	500	210	560×453	180	520×376	570×180	565×445	18,88	0,07
MVHB606021	600	600	210	560×553	180	520×476	570×180	565×545	22	0,08
MVHB806030	800	600	300	760×553	270	720×476	770×270	765×545	31,35	0,16
MVHB808030	800	800	300	760×753	270	720×676	770×270	765×745	41,5	0,21
MVHB108030	1000	800	300	960×753	270	920×676	970×270	965×745	50,69	0,26
MVHB128030	1200	800	300	1160×753	270	1120×676	1170×270	1165×745	59,47	0,31
MVHB101030	1000	1000	300	960×953	270	920×876	970×270	965×945	61,17	0,32
MVHC121030	1200	1000	300	1090×890	275	1000×800	1190×265	1070×870	78,82	0,46
*MVHC101230	1000	1200	300	890×1090	275	800×1000	990×265	870×1070	78,76	0,68
*MVHC121230	1200	1200	300	1090×1090	275	1000×1000	1190×265	1070×1070	92,09	0,39
Version : Norme UL Nema 4x, 12, 3r et 1	Ajouter "UL" à la référence.
Version : IP67	Ajouter "67" à la référence.
Version : IP69K	Ajouter "/69" à la référence.

* Conception Armoire Électrique Montage Mural Luxor IP66 – Séparation plaque fond 20 mm

RÉFÉRENCES 2 PORTES	DIMENSIONS (mm)
PORTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	OUVERTURE D'ACCÈS -GxH-	PROFONDEUR UTILE -D-	ZONE USINABLE		DIMENSIONS PLAQUE -ExF-
						PORTE	LATÉRAL
MVHB806030D	800	600	300	746×546	270	720×217,5 et 720×273,5	770×240	740×540
MVHB808030D	800	800	300	746×746	270	720×317,5 et 720×273,5	770×240	740×740
MVHB108030D	1000	800	300	946×746	270	920×317,5 et 920×273,5	970×240	940×740
MVHB128030D	1200	800	300	1146×746	270	1120×317,5 et 1120×273,5	1170×240	1140×740
MVHB101030D	1000	1000	300	946×946	270	920×417,5 et 920×373,5	970×240	940×940
MVHB121030D	1200	1000	300	1146×946	270	1120×417,5 et 1120×373,5	1170×240	1140×940
MVHB121230D	1200	1200	300	1146×1146	270	1120×517,5 et 1120×473,5	1170×240	1140×1140
Version : Norme UL Nema 4x, 12, 3r et 1	Ajouter "UL" à la référence.
Version : IP67	Ajouter "67" à la référence.
Version : IP69K	Ajouter "/69" à la référence.

* Conception Armoire Électrique Montage Mural Luxor IP66 – Séparation plaque fond 20 mm
