Armario galvanizado modular titan IP66

SERIE TITAN IP66

Armario galvanizado pintado modular Serie Titan, totalmente adaptable, flexible, para entornos de industrias de alimentación, petroquímicas, farmacéuticas, etc. Acabado en RAL 7035, cierres cromados y bisagras en acero inoxidable.

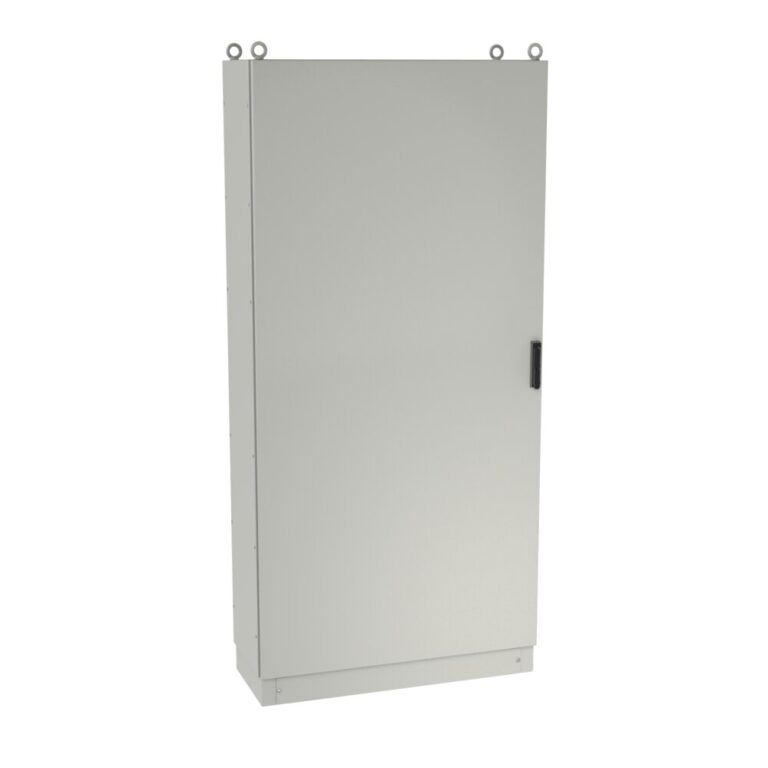

Armario galvanizado modular titan IP66: vista principal del producto

DATOS TÉCNICOS

Medidas Mínimas	A=1200-2200mm B=600-1000mm P=400-800mm
Medidas Máximas Puerta Doble	A=2200mm B=1000mm P=800mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	120 °
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Maneta giratoria
Material	Acero galvanizado pintado
Acabado	Pintado RAL 7035
Material Placa	Galvanizado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Puerta Alternativa	Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior	Placa de montaje en acero inoxidable, Placa de montaje aislante (baquelita)
Juntas Alternativas	silicona (-60 ºC a + 180 ºC), EMC

A la medida según su necesidad

Tratamiento antigraffiti

Patas metálicas o ruedas

Versión EMC según norma CEE 2014/30/UE de compatibilidad electromagnética

Amplio espacio de montaje y gran accesibilidad

Infinidad de opciones, tanto en número de módulos, como en medidas

La estructura se entrega soldada, lo que le confiere una gran robustez

Paneles laterales, trasero, superior e inferior fácilmente desmontables

Apertura de la puerta a 120º

De serie con cierres cromados y bisagras de acero inoxidable

Perfecta estanqueidad gracias a las juntas utilizadas en las uniones

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas..., tanto en la puerta como en la envolvente

Carga máxima repartida 1000 kg

Especialmente diseñado para instalaciones de intemperie. Gracias a su versatilidad lo podemos colocar en la industria alimentaria, farmacéutica, donde la higiene es indispensable

IP66(W) según Norma IEC 60529

Certificado UL Nema 1, 3r, 4 y 12, Nº File E342220

Norma IEC 62262. Grado de resistencia contra impacto IK10

Directiva 2014/35/UE. Construido bajo Directiva CE de baja tensión

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS 1 PUERTA		DIMENSIONES Y DATOS
PUERTA CIEGA (x)	PUERTA TRANSPARENTE	ALTO -A-	ANCHO -B-	FONDO -C-	PESO (Kg)	VOLUMEN (m³)
AMCG126040	AMCG126040T	1200	600	400	79,75	–
AMCG126060	AMCG126060T	1200	600	600	91,51	0,46
AMCG126080	AMCG126080T	1200	600	800	107,1	0,61
AMCG128040	AMCG128040T	1200	800	400	98,23	0,41
AMCG128060	AMCG128060T	1200	800	600	110,97	0,61
AMCG128080	AMCG128080T	1200	800	800	127,51	0,81
AMCG146040	AMCG146040T	1400	600	400	87,81	0,36
AMCG146060	AMCG146060T	1400	600	600	101	0,53
AMCG146080	AMCG146080T	1400	600	800	118,01	0,71
AMCG148040	AMCG148040T	1400	800	400	112,63	0,48
AMCG148060	AMCG148060T	1400	800	600	123,12	0,71
AMCG148080	AMCG148080T	1400	800	800	141,09	0,94
AMCG166040	AMCG166040T	1600	600	400	98,14	0,41
AMCG166060	AMCG166060T	1600	600	600	–	0,61
AMCG166080	AMCG166080T	1600	600	800	129,82	0,81
AMCG168040	AMCG168040T	1600	800	400	121,01	0,55
AMCG168060	AMCG168060T	1600	800	600	135,25	0,81
AMCG168080	AMCG168080T	1600	800	800	154,61	1,07
AMCG161040	AMCG161040T	1600	1000	400	139,78	0,68
AMCG161060	AMCG161060T	1600	1000	600	154,98	1,01
AMCG161080	AMCG161080T	1600	1000	800	175,31	1,34
AMCG161240	AMCG161240T	1600	1200	400	158,53	0,81
AMCG161260	AMCG161260T	1600	1200	600	174,69	1,21
AMCG161280	AMCG161280T	1600	1200	800	195,98	1,60
AMCG186040	AMCG186040T	1800	600	400	106,65	0,46
AMCG186050	AMCG186050T	1800	600	500	113,98	0,57
AMCG186060	AMCG186060T	1800	600	600	121,32	0,69
AMCG186080	AMCG186080T	1800	600	800	141,16	0,91
AMCG188040	AMCG188040T	1800	800	400	131,75	0,61
AMCG188050	AMCG188050T	1800	800	500	139,56	0,76
AMCG188060	AMCG188060T	1800	800	600	147,38	0,91
AMCG188080	AMCG188080T	1800	800	800	168,19	1,71
AMCG181040	AMCG181040T	1800	1000	400	139,78	0,68
AMCG181050	AMCG181050T	1800	1000	500	160,56	0,95
AMCG181060	AMCG181060T	1800	1000	600	168,86	1,13
AMCG181080	AMCG181080T	1800	1000	800	190,63	1,50
AMCG181240	AMCG181240T	1800	1200	400	172,76	0,91
AMCG181250	AMCG181250T	1800	1200	500	181,53	1,14
AMCG181260	AMCG181260T	1800	1200	600	190,31	1,36
AMCG181280	AMCG181280T	1800	1200	800	213,05	–
AMCG206040	AMCG206040T	2000	600	400	116,39	0,51
AMCG206050	AMCG206050T	2000	600	500	124,2	0,64
AMCG206060	AMCG206060T	2000	600	600	132,02	0,76
AMCG206080	AMCG206080T	2000	600	800	153,28	–
AMCG208040	AMCG208040T	2000	800	400	143,7	0,68
AMCG208050	AMCG208050T	2000	800	500	152	0,85
AMCG208060	AMCG208060T	2000	800	600	160,28	1,01
AMCG208080	AMCG208080T	2000	800	800	182,51	1,34
AMCG208010	AMCG208010T	2000	800	1000	199,58	1,67
AMCG201040	AMCG201040T	2000	1000	400	165,96	0,85
AMCG201050	AMCG201050T	2000	1000	500	174,73	1,05
AMCG201060	AMCG201060T	2000	1000	600	183,52	1,26
AMCG201080	AMCG201080T	2000	1000	800	206,7	1,67
AMCG226060	AMCG226060T	2200	600	600	141,93	0,84
AMCG226080	AMCG226080T	2200	600	800	164,63	–
AMCG228060	AMCG228060T	2200	800	600	172,38	1,11
AMCG228080	AMCG228080T	2200	800	800	196,04	1,47
AMCG221060	AMCG221060T	2200	1000	600	197,36	1,38
AMCG221080	AMCG221080T	2200	1000	800	221,97	1,83

REFERENCIAS 2 PUERTAS		DIMENSIONES Y DATOS
PUERTA CIEGA (x)	PUERTA TRANSPARENTE	ALTO -A-	ANCHO -B-	FONDO -C-	PESO (Kg)	VOLUMEN (m³)
AMCG181050/2	AMCG181050/2T	1800	1000	500	166,76	0,95
AMCG181060/2	AMCG181060/2T	1800	1000	600	175,26	1,13
AMCG201040/2	AMCG201040/2T	2000	1000	400	165,96	0,85
AMCG201050/2	AMCG201050/2T	2000	1000	500	174,73	1,05
AMCG201240/2	AMCG201240/2T	2000	1200	400	195,03	1,02
AMCG201250/2	AMCG201250/2T	2000	1200	500	204,48	1,26
AMCG201260/2	AMCG201260/2T	2000	1200	600	213,94	1,51
AMCG201280/2	AMCG201280/2T	2000	1200	800	238,49	1,99
AMCG221260/2	AMCG221260/2T	2200	1200	600	229,97	1,65
AMCG221280/2	AMCG221280/2T	2200	1200	800	255,95	2,19
AMCG221080/2	AMCG221080/2T	2200	1000	800	229,84	1,83

Croquis:

📄 Certificación armario galvanizado modular titan ip66
