Armoire galvanisé modulaire titan IP66

SERIE TITAN IP66

Armoire galvanisé modulaire Série Titan, élégant et résistant à la corrosion, entièrement modulable, souple, pour l’industrie alimentaire, pétrochimique, pharmaceutique, électrique, qui nécessitent une présence, une hygiène, une étanchéité et une longévité accrue.

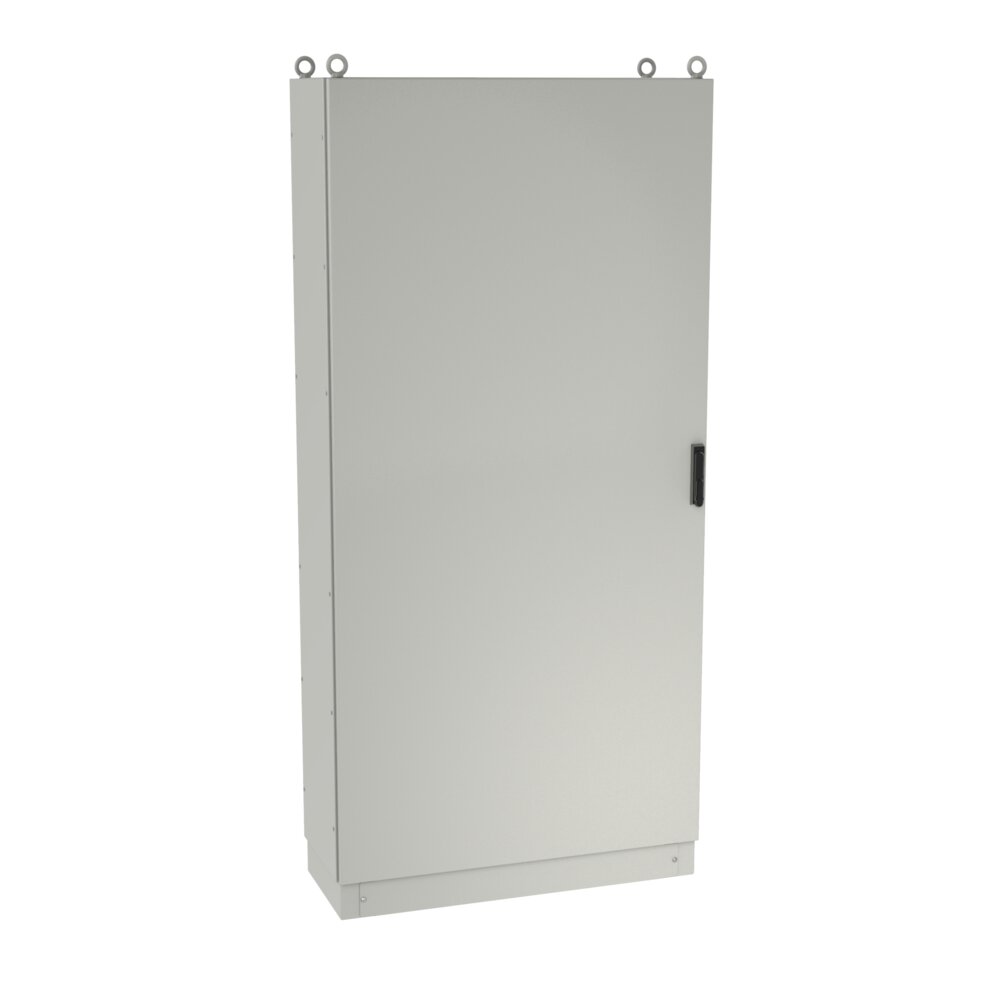

Armoire galvanisé modulaire titan IP66 : vue principale du produit

DONNÉES TECHNIQUES

Dimensions minimales	A=1200-2200mm B=600-1000mm P=400-800mm
Dimensions maximales de la double porte	A=2200mm B=1000mm P=800mm
Épaisseur du corps	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Ouverture de la porte	120 °
Type de porte	Porte aveugle
Type d'ouverture	Pivotante avec charnières invisibles
Système de fermeture	Poignée pivotante
Matériau	Acier galvanisé peint
Finition	Peint en RAL 7035
Matériau de la plaque	Galvanisé
Joint étanche	Polyuréthane
Température de fonctionnement	-40°C a +100°C (reducida exposición +160ºC)
Tension maximale	1000 V

OPTIONS ALTERNATIVES

Porte alternative	Porte avec panneau en polycarbonate, Porte avec vitre de sécurité
Matériau de la plaque intérieure	Plaque de montage en acier inoxydable, Plaque de montage isolante (bakélite)
Joints alternatifs	silicone (-60 °C à + 180 °C), EMC

Fabrication d'armoires personnalisées

Traitement antigraffiti

grand espace de montage

Une infinité d'options, tant en nombre de modules qu'en dimensions

La structure est livrée soudée, ce qui lui confère une grande robustesse

Panneaux amovibles

Ouverture de la porte à 120º

fermetures chromées et charnières en acier inoxydable

Étanchéité parfaite grâce aux joints utilisés dans les assemblages

Delvalle réalise, sur commande, toute mesure adaptée à vos besoins, incluant trous, canaux et formes..., tant sur la porte que sur l'enveloppe

Charge maximale répartie 1000 kg

Conçu spécialement pour les installations en plein air.

IP66(W) selon la norme IEC 60529

Certificat UL Nema 1, 3R, 4 et 12, Nº Dossier E342220

Armoires électriques Delvalle avec certification IK10

Directive 2014/35/UE. Construit selon la Directive CE basse tension

Tension maximale 1000 V

Résistance à la température : de -40°C à +100°C (exposition réduite jusqu'à +160°C)

Joint en silicone optionnel : de -60 ºC à +180 ºC (exposition réduite jusqu'à +350 ºC)

RÉFÉRENCES 1 PORTE		DIMENSIONS ET DONNÉES
PORTE PLEINE (x)	PORTE TRANSPARENTE	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	POIDS (Kg)	VOLUME (m³)
AMCG126040	AMCG126040T	1200	600	400	79,75	–
AMCG126060	AMCG126060T	1200	600	600	91,51	0,46
AMCG126080	AMCG126080T	1200	600	800	107,1	0,61
AMCG128040	AMCG128040T	1200	800	400	98,23	0,41
AMCG128060	AMCG128060T	1200	800	600	110,97	0,61
AMCG128080	AMCG128080T	1200	800	800	127,51	0,81
AMCG146040	AMCG146040T	1400	600	400	87,81	0,36
AMCG146060	AMCG146060T	1400	600	600	101	0,53
AMCG146080	AMCG146080T	1400	600	800	118,01	0,71
AMCG148040	AMCG148040T	1400	800	400	112,63	0,48
AMCG148060	AMCG148060T	1400	800	600	123,12	0,71
AMCG148080	AMCG148080T	1400	800	800	141,09	0,94
AMCG166040	AMCG166040T	1600	600	400	98,14	0,41
AMCG166060	AMCG166060T	1600	600	600	–	0,61
AMCG166080	AMCG166080T	1600	600	800	129,82	0,81
AMCG168040	AMCG168040T	1600	800	400	121,01	0,55
AMCG168060	AMCG168060T	1600	800	600	135,25	0,81
AMCG168080	AMCG168080T	1600	800	800	154,61	1,07
AMCG161040	AMCG161040T	1600	1000	400	139,78	0,68
AMCG161060	AMCG161060T	1600	1000	600	154,98	1,01
AMCG161080	AMCG161080T	1600	1000	800	175,31	1,34
AMCG161240	AMCG161240T	1600	1200	400	158,53	0,81
AMCG161260	AMCG161260T	1600	1200	600	174,69	1,21
AMCG161280	AMCG161280T	1600	1200	800	195,98	1,60
AMCG186040	AMCG186040T	1800	600	400	106,65	0,46
AMCG186050	AMCG186050T	1800	600	500	113,98	0,57
AMCG186060	AMCG186060T	1800	600	600	121,32	0,69
AMCG186080	AMCG186080T	1800	600	800	141,16	0,91
AMCG188040	AMCG188040T	1800	800	400	131,75	0,61
AMCG188050	AMCG188050T	1800	800	500	139,56	0,76
AMCG188060	AMCG188060T	1800	800	600	147,38	0,91
AMCG188080	AMCG188080T	1800	800	800	168,19	1,71
AMCG181040	AMCG181040T	1800	1000	400	139,78	0,68
AMCG181050	AMCG181050T	1800	1000	500	160,56	0,95
AMCG181060	AMCG181060T	1800	1000	600	168,86	1,13
AMCG181080	AMCG181080T	1800	1000	800	190,63	1,50
AMCG181240	AMCG181240T	1800	1200	400	172,76	0,91
AMCG181250	AMCG181250T	1800	1200	500	181,53	1,14
AMCG181260	AMCG181260T	1800	1200	600	190,31	1,36
AMCG181280	AMCG181280T	1800	1200	800	213,05	–
AMCG206040	AMCG206040T	2000	600	400	116,39	0,51
AMCG206050	AMCG206050T	2000	600	500	124,2	0,64
AMCG206060	AMCG206060T	2000	600	600	132,02	0,76
AMCG206080	AMCG206080T	2000	600	800	153,28	–
AMCG208040	AMCG208040T	2000	800	400	143,7	0,68
AMCG208050	AMCG208050T	2000	800	500	152	0,85
AMCG208060	AMCG208060T	2000	800	600	160,28	1,01
AMCG208080	AMCG208080T	2000	800	800	182,51	1,34
AMCG208010	AMCG208010T	2000	800	1000	199,58	1,67
AMCG201040	AMCG201040T	2000	1000	400	165,96	0,85
AMCG201050	AMCG201050T	2000	1000	500	174,73	1,05
AMCG201060	AMCG201060T	2000	1000	600	183,52	1,26
AMCG201080	AMCG201080T	2000	1000	800	206,7	1,67
AMCG226060	AMCG226060T	2200	600	600	141,93	0,84
AMCG226080	AMCG226080T	2200	600	800	164,63	–
AMCG228060	AMCG228060T	2200	800	600	172,38	1,11
AMCG228080	AMCG228080T	2200	800	800	196,04	1,47
AMCG221060	AMCG221060T	2200	1000	600	197,36	1,38
AMCG221080	AMCG221080T	2200	1000	800	221,97	1,83
Version : Norme UL Nema 4x, 12, 3r et 1	Ajouter "UL" à la référence.
Version : IP67	Ajouter "67" à la référence.
Version : IP69K	Ajouter "/69" à la référence.

* Design Armoire électrique galvanisée modulaire Titan IP66 Séparation plaque de fond 20 mm

RÉFÉRENCES 2 PORTES		DIMENSIONS ET DONNÉES
PORTE PLEINE (x)	PORTE TRANSPARENTE	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	POIDS (Kg)	VOLUME (m³)
AMCG181050/2	AMCG181050/2T	1800	1000	500	166,76	0,95
AMCG181060/2	AMCG181060/2T	1800	1000	600	175,26	1,13
AMCG201040/2	AMCG201040/2T	2000	1000	400	165,96	0,85
AMCG201050/2	AMCG201050/2T	2000	1000	500	174,73	1,05
AMCG201240/2	AMCG201240/2T	2000	1200	400	195,03	1,02
AMCG201250/2	AMCG201250/2T	2000	1200	500	204,48	1,26
AMCG201260/2	AMCG201260/2T	2000	1200	600	213,94	1,51
AMCG201280/2	AMCG201280/2T	2000	1200	800	238,49	1,99
AMCG221260/2	AMCG221260/2T	2200	1200	600	229,97	1,65
AMCG221280/2	AMCG221280/2T	2200	1200	800	255,95	2,19
AMCG221080/2	AMCG221080/2T	2200	1000	800	229,84	1,83
Version : Norme UL Nema 4x, 12, 3r et 1	Ajouter "UL" à la référence.
Version : IP67	Ajouter "67" à la référence.
Version : IP69K	Ajouter "/69" à la référence.

* Design Armoire électrique galvanisée modulaire Titan IP66 Séparation plaque de fond 20mm

Croquis:

📄 Certification armoire galvanisé modulaire titan ip66
