Armario hygienic design luxor

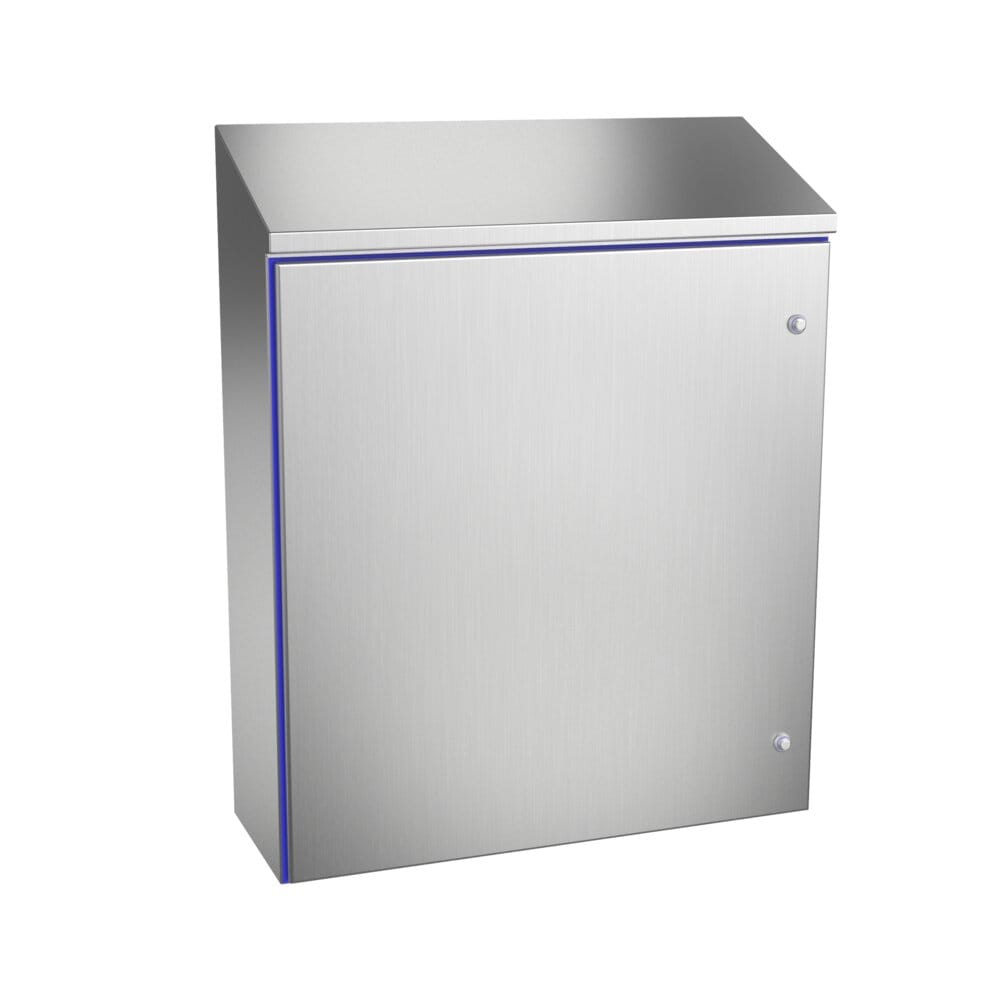

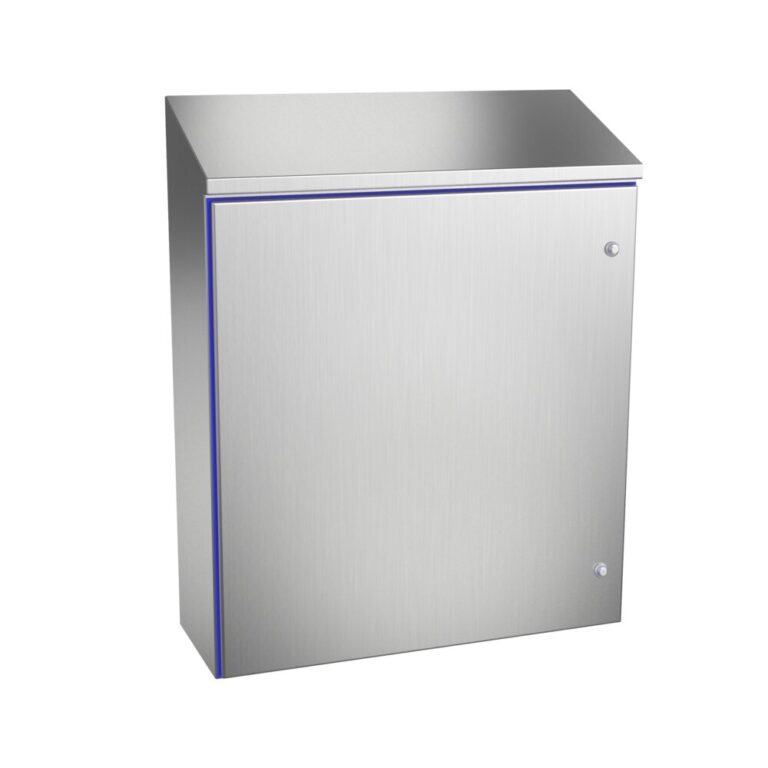

HYGIENIC LUXOR IP66

Armario Mural hygienic Design con una protección IP66 y una capacidad generosa diseñada especialmente para las exigencias de la industria alimentaria y food processing.

Cumpliendo con la rigurosa norma europea 13 EHEDG, nuestra caja cuenta con un sello de silicona azul vibrante resistente a temperaturas extremas, garantizando durabilidad en cualquier entorno.

La apertura es sencilla con el mango giratorio y el mecanismo de bloqueo de cuatro puntos, ofreciendo seguridad y comodidad.

Con una clasificación IP66 y certificación UL tipo NEMA 4x, puedes confiar en su fiabilidad incluso en las condiciones más difíciles. Fácil de instalar y flexible en su ubicación, es la solución definitiva para maximizar la eficiencia, manteniendo estrictos estándares de higiene.

DATOS TÉCNICOS
Medidas Mínimas A=370-1450mm   B=300-810mm   P=155-400mm
Medidas Máximas Puerta Doble A=1450mm   B=1620mm   P=400mm
Medidas Mínimas Placa A=265-1340mm
Medidas Mínimas Placa B=240-750mm
Espesor Cuerpo 1.5 mm | 15/10 mm
0.056 " | 16 Gauge
Apertura Puerta 90 °
Tipo Puerta Puerta ciega
Tipo Apertura Giratoria con bisagras ocultas
Sistema Cierre Cierres Hygienic
Profundidad Útil 133,5-378,5 mm
Material AISI 304L/AISI 316L
AcabadoSatinado
Material Placa Galvanizado
Junta Estanca Silicona
Temperatura Trabajo -60ºC a +200ºC.
Voltaje Maximo 1000 V
OPCIONES ALTERNATIVAS
Materiales Alternativos AISI 316L
Material Placa Interior Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
IP69K extiende IEC 60529

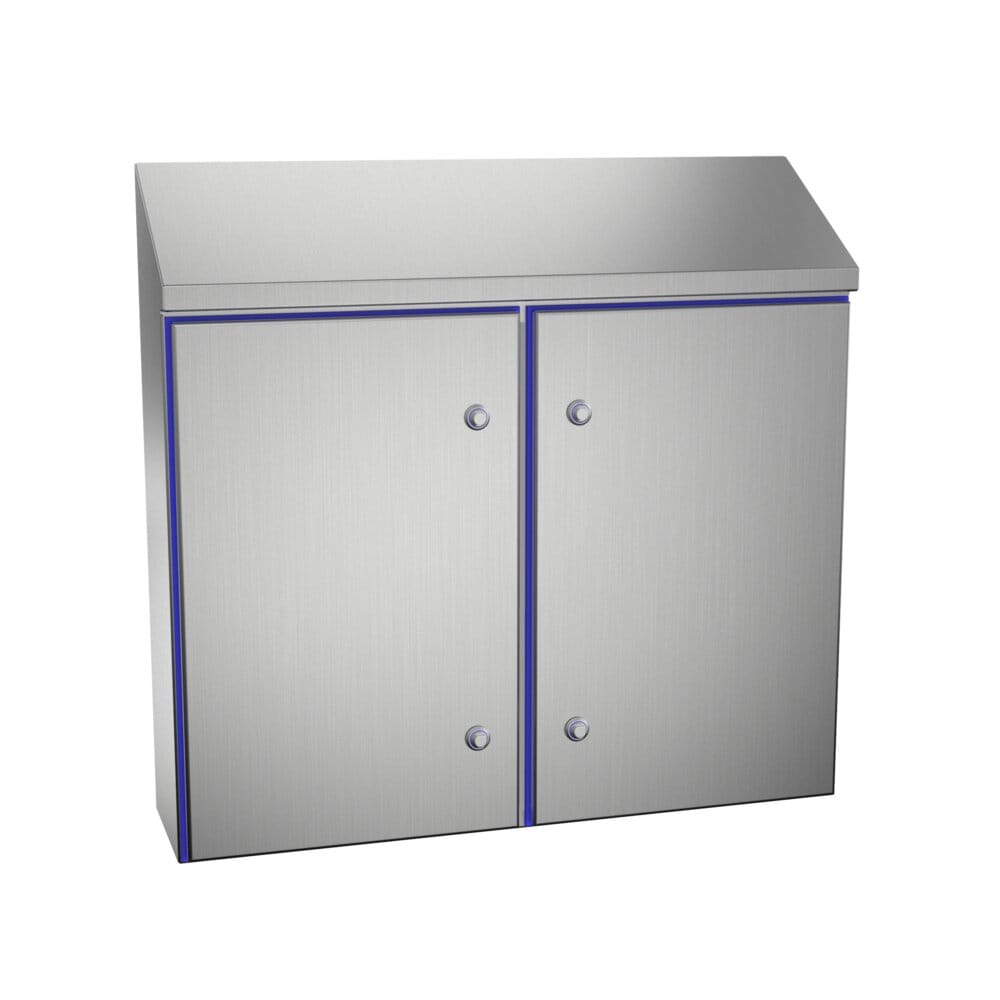

Con posibilidad de dos puertas (a partir de 800x600)

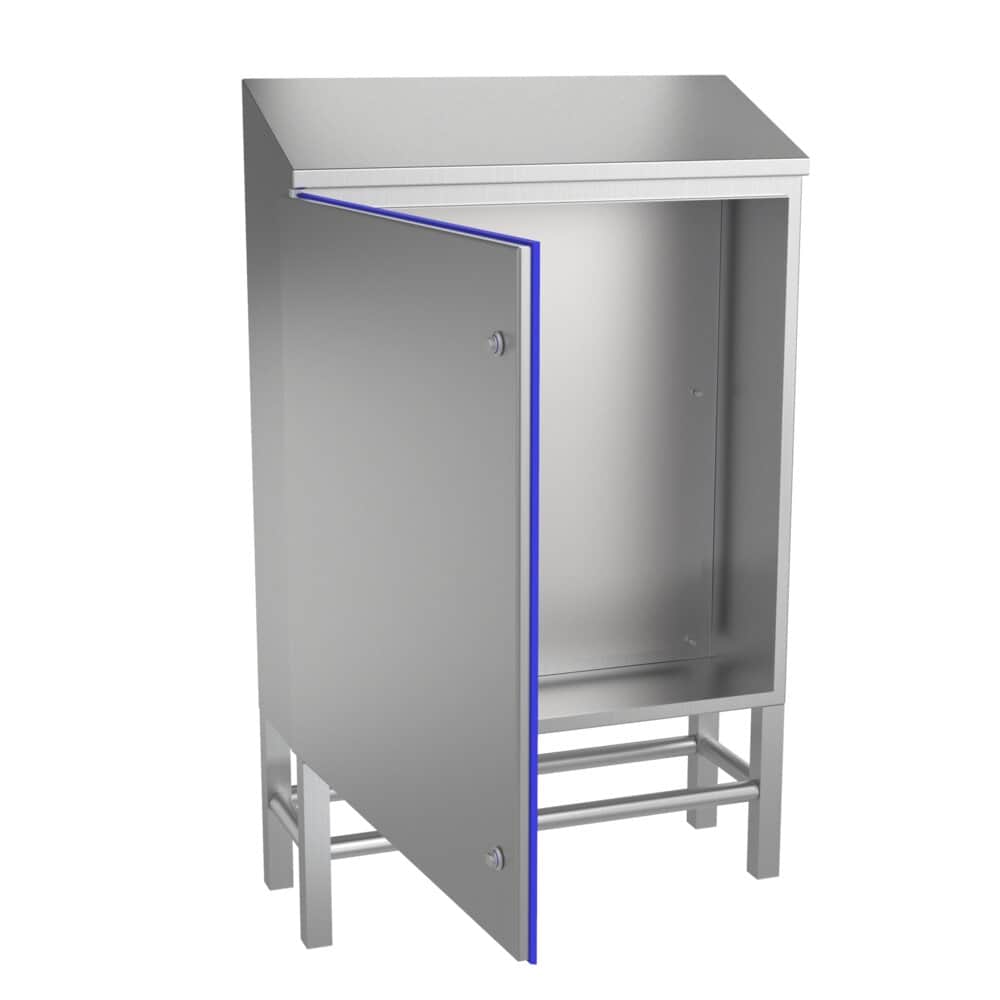

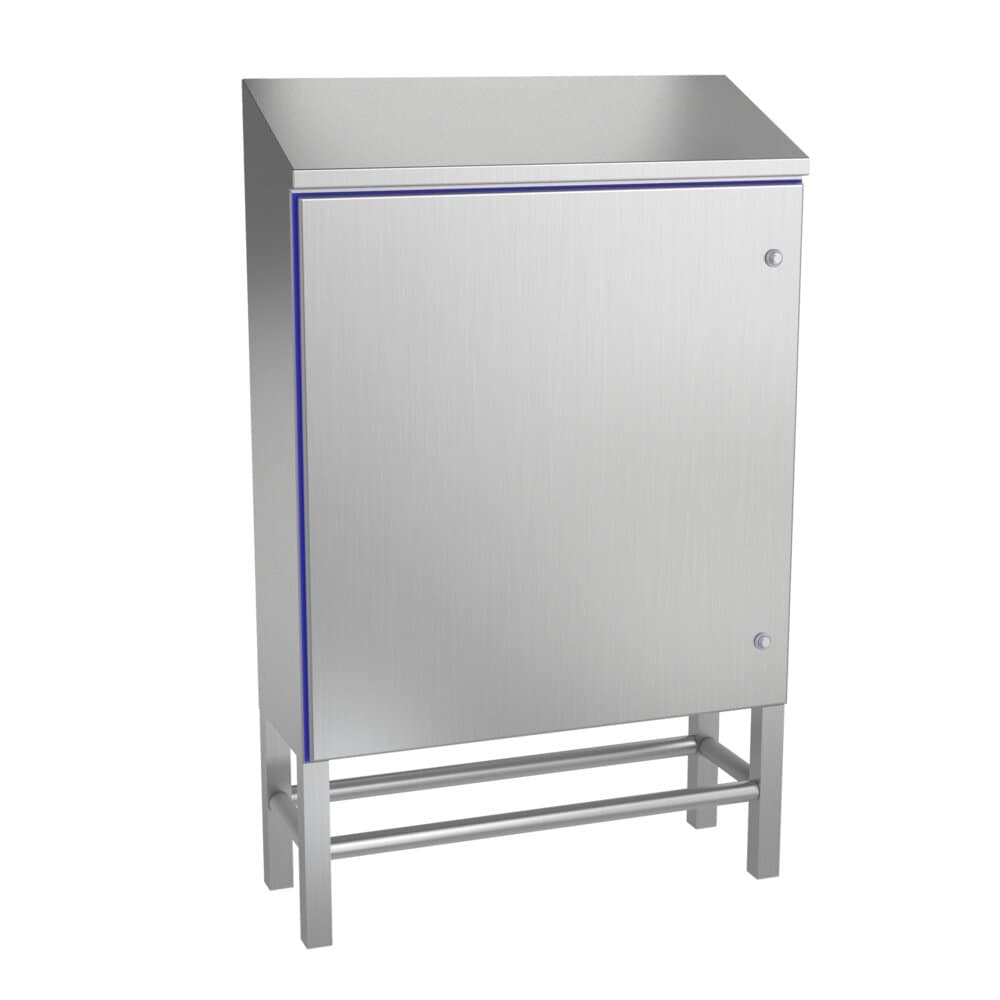

Zócalos y patas metálicas
En acero inoxidable AISI 316L EN 14404
Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda
Se entrega con film protector que evita arañazos y rozaduras durante su manipulación.
Junta de silicona resistente desde -60ºC hasta +250ºC
Realización monobloc que consigue una perfecta estanqueidad IP66 y resistencia al impacto IK10
Sin aberturas donde pudieran alojarse bacterias

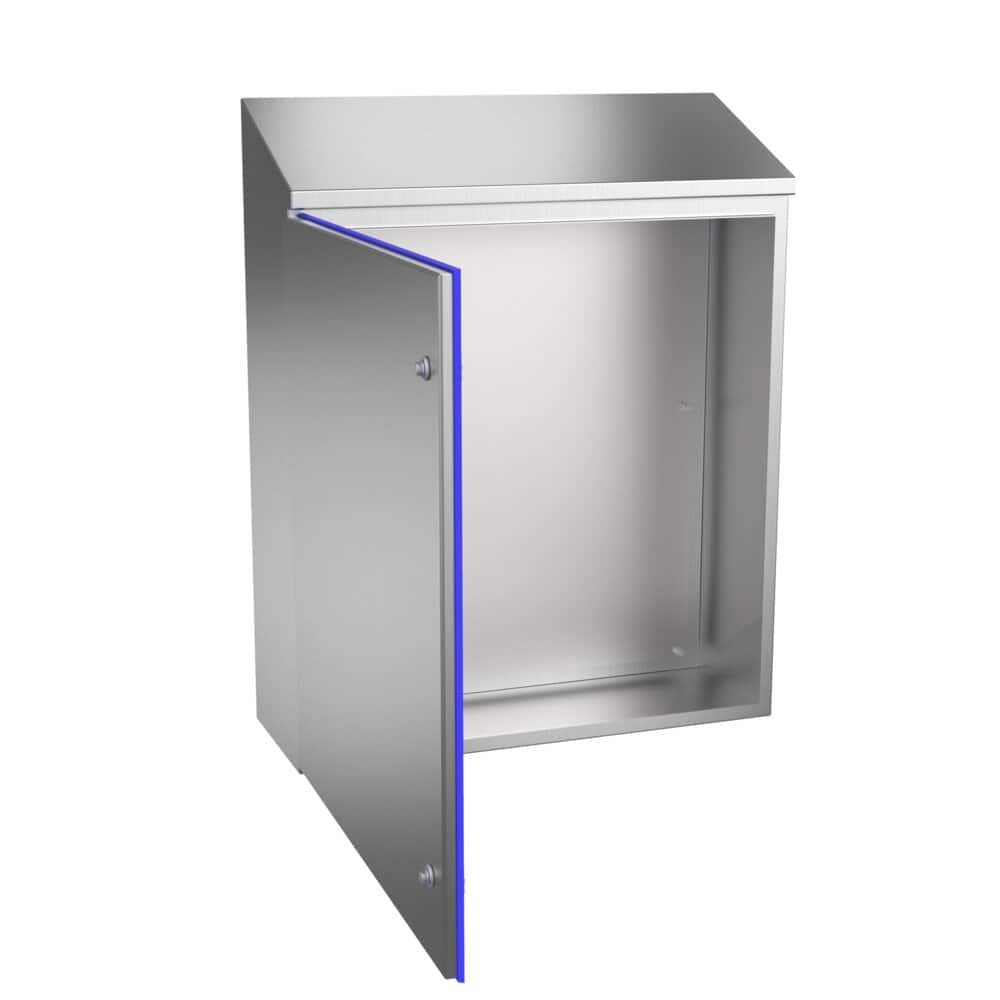

Apertura de la puerta a 90°. Apertura estándar hacia la izquierda, especificar si se desea a la derecha
Con acabado electropulido que ayuda a resbalar los líquidos y junta hidrófuga que evita depositarse suciedad y bacterias
Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas..., tanto en la puerta como en la envolvente
Armario para industria alimentaria con junta silicona azul
Zonas esterilizadas, química, laboratorios, hospitales
Cumple con las normas de seguridad alimentaria
Resistente a agua caliente a presión IP6K9K
Especialmente diseñado para la industria alimentaria y salas blancas, precocinados, empresas lácteas, vitivinícolas o cualquier otro lugar donde sea imprescindible un ambiente limpio
IP66(W) según Norma IEC 60529
DIN 40050-9² - IP69K
EHEDG Guideline Hygienic Design apart. 13 de aparatos para procesos abiertos
DIN EN 1672-2:2005 Requisitos máquinas para la industria alimentaria
DIN EN ISO 14 159 Seguridad en máquinas – Requisitos en higiene para la configuración de máquinas
Directiva de máquinas 2006/42/CE
Resistencia contra impacto IK10, IEC 62262
Normativa de industria alimentaria, materiales en contacto con alimentos (CE1935/2004)
Cumple directiva de baja tensión 2014/35/UE
Cumple normativa RoHs
Certificado UL Nema 4x, 12, 3r y I a petición. Nº File E342220
Máximo voltaje 1000 V
Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)
Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS 1 PUERTA

DIMENSIONES (mm)

AISI 304L

AISI 316L

ALTO

-A-

ANCHO

-B-

FONDO

-C-

MEDIDAS

PLACA

-ExF-

MVHD302015

MVHD302015316

300

200

150

270×170

MVHD403020

MVHD403020316

400

300

200

370×270

MVHD604021

MVHD604021316

600

400

210

570×370

MVHD606021

MVHD606021316

600

600

210

570×570

MVHD705025

MVHD705025316

700

500

250

670×430

MVHD806030

MVHD806030316

800

600

300

770×570

MVHD108030

MVHD108030316

1000

800

300

970×770

MVHD128030

MVHD128030316

1200

800

300

1170×770

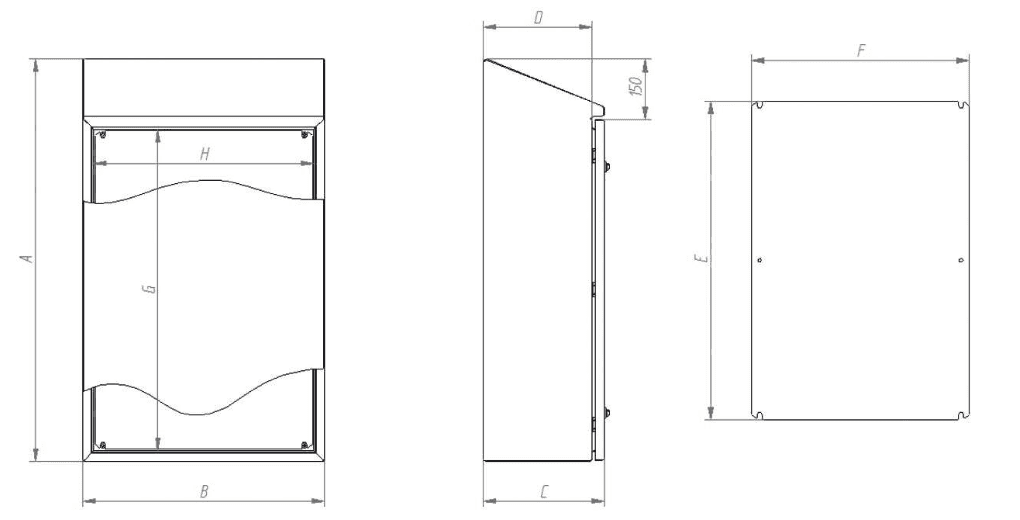

Croquis:

croquis del producto
