Coffret hygienic luxor

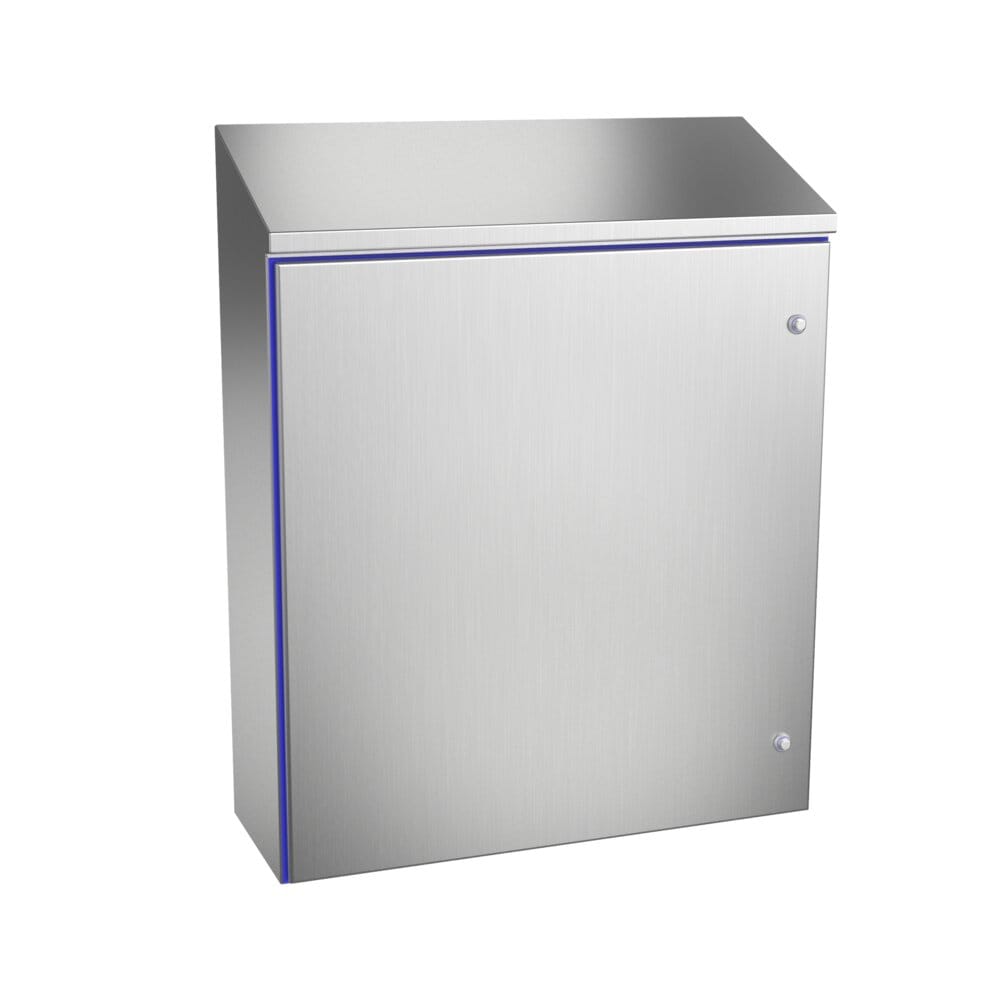

HYGIENIC LUXOR IP66

Coffret Hygienic Design, offrant une protection IP66 et une capacité généreuse spécialement conçue pour répondre aux exigences rigoureuses de l'industrie alimentaire.

Conforme à la norme européenne 13 EHEDG, notre enceinte est équipée d'un joint en silicone bleu vibrant résistant aux températures extrêmes, assurant une durabilité dans tout environnement.

Avec une classification IP66 étanche et une certification UL de type NEMA 4x, vous pouvez avoir confiance en sa fiabilité même dans les conditions les plus difficiles. Facile à installer et flexible dans son emplacement, c'est la solution ultime pour maximiser l'efficacité de l'espace de travail tout en respectant des normes d'hygiène strictes.

DONNÉES TECHNIQUES
Dimensions minimales A=370-1450mm   B=300-810mm   P=155-400mm

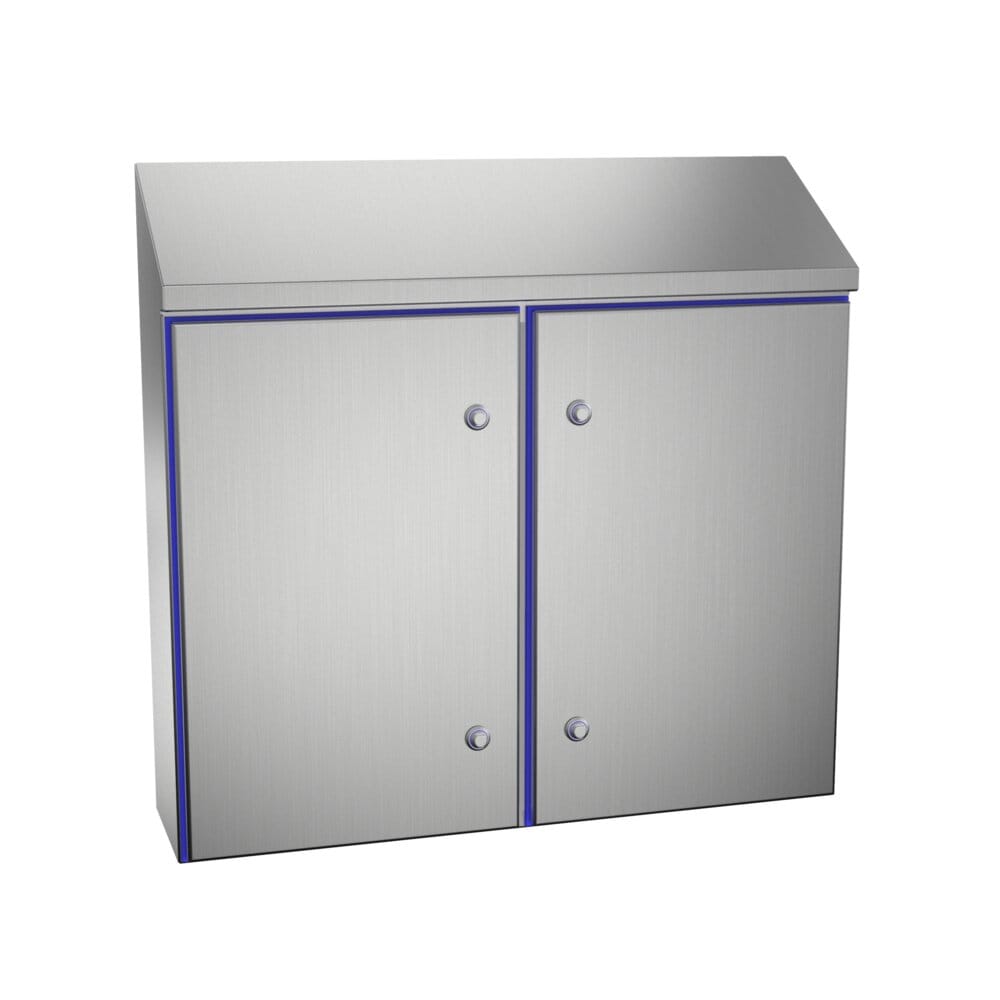

Dimensions maximales de la double porte A=1450mm   B=1620mm   P=400mm
Dimensions minimales de la plaque A=265-1340mm
Dimensions minimales de la plaque B=240-750mm
Épaisseur du corps 1.5 mm | 15/10 mm
0.056 " | 16 Gauge
Ouverture de la porte 90 °
Type de porte Porte aveugle
Type d'ouverture Pivotante avec charnières invisibles
Système de fermeture Cierres Hygienic
Profondeur utile 133,5-378,5 mm
MatériauAISI 304L/AISI 316L
FinitionSatiné
Matériau de la plaque Galvanisé
Joint étanche Silicone
Température de fonctionnement -60ºC a +200ºC.
Tension maximale 1000 V
OPTIONS ALTERNATIVES
Matériaux alternatifs AISI 316L
Matériau de la plaque intérieure Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable
Degré de protection IP69K
Armoires électriques Luxor

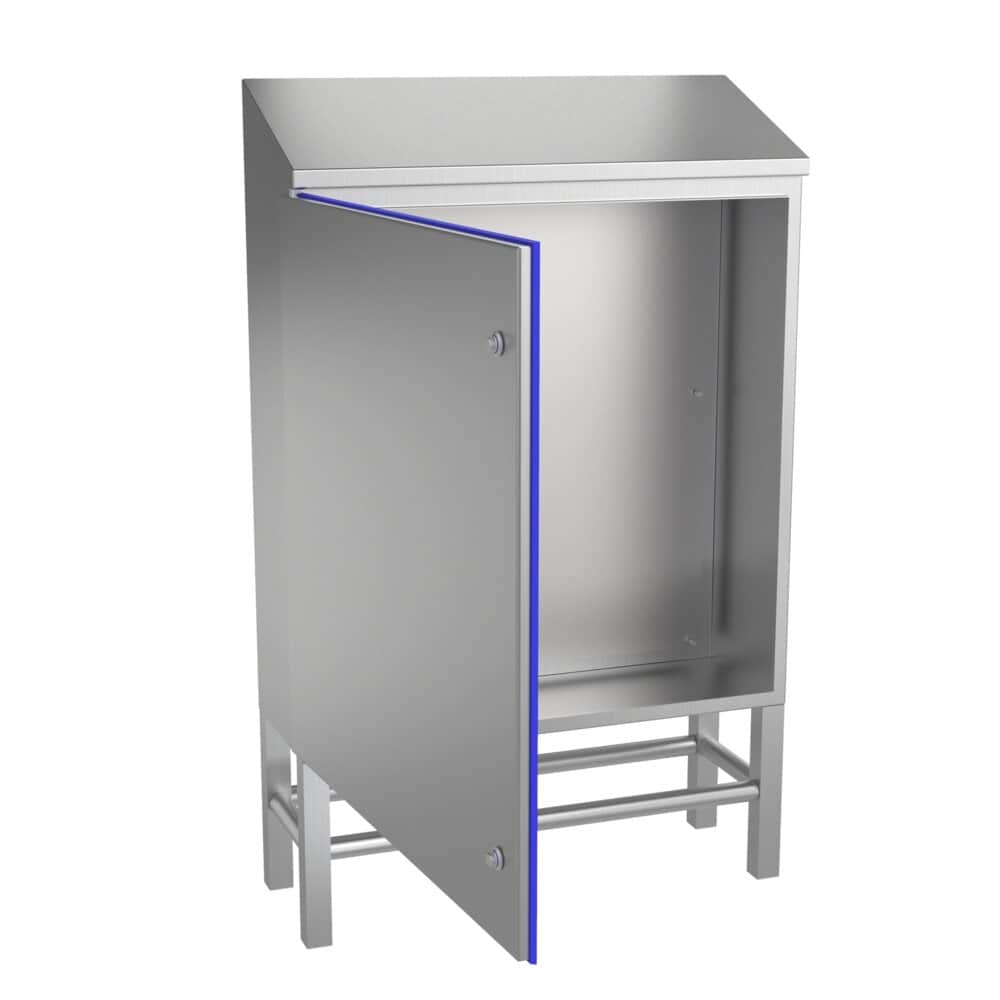

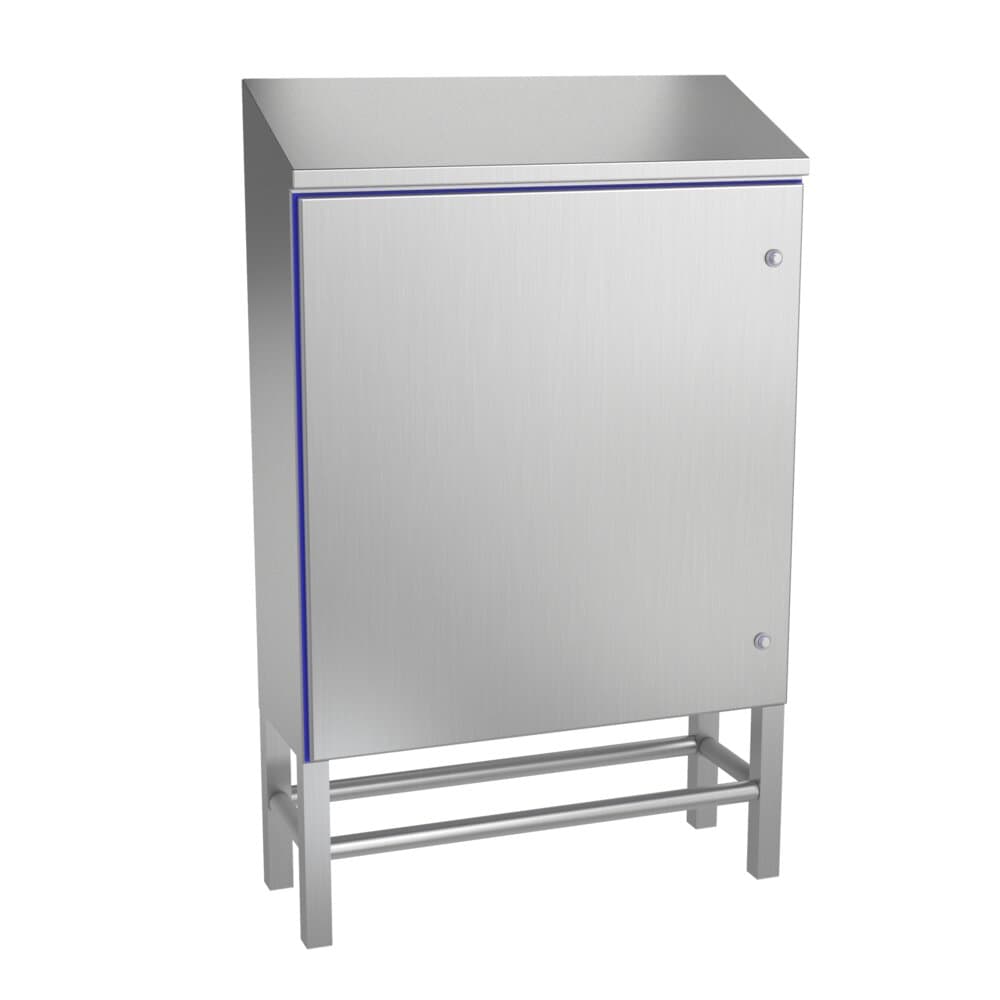

Socles et pieds métalliques
armoires en acier inoxydable AISI 316L
Il est livré avec un film protecteur qui évite les rayures et les éraflures lors de sa manipulation.
Joint en silicone résistant de -60ºC à +250ºC
réalisation monobloc
Sans ouvertures où les bactéries pourraient se loger
Ouverture de la porte à 90°. Ouverture standard vers la gauche, préciser si une ouverture vers la droite est souhaitée
Avec une finition électropolie qui facilite l'écoulement des liquides et un joint hydrofuge qui empêche le dépôt de saleté et de bactéries
Delvalle réalise, sur commande, toute mesure adaptée à vos besoins, incluant trous, canaux et formes..., tant sur la porte que sur l'enveloppe

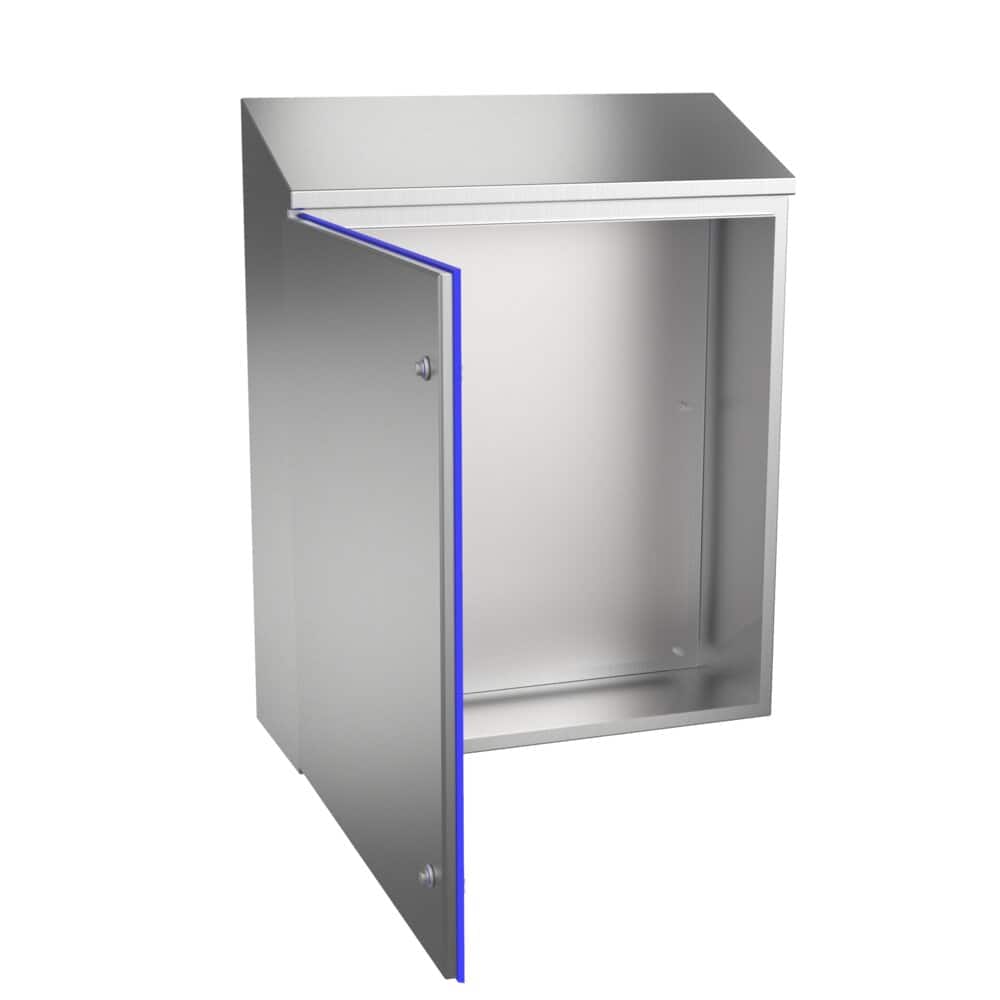

Armoire pour l'industrie alimentaire avec joint en silicone bleu
Zones stérilisées, chimie, laboratoires, hôpitaux
Conforme aux normes de sécurité alimentaire
protection IP6K9K
Conçu spécialement pour l'industrie alimentaire et les salles blanches, les produits précuits, les entreprises laitières, viticoles ou tout autre lieu nécessitant un environnement propre
IP66(W) selon la norme IEC 60529
Certification IP69K des armoires Delvalle
guide EHEDG de conception hygiénique, section 13
DIN EN 1672-2:2005 Exigences pour les machines de l'industrie alimentaire
DIN EN ISO 14 159 Sécurité des machines – Exigences d'hygiène pour la conception des machines
Directive Européenne 2006/42/CE
Résistance aux chocs IK10, IEC 62262
Réglementation de l'industrie alimentaire, matériaux en contact avec les aliments (CE1935/2004)
Conforme à la directive basse tension 2014/35/UE
Directive RoHS
Certificat UL Nema 4x, 12, 3r et I sur demande. N° Dossier E342220
Tension maximale 1000 V
Résistance à la température : de -40°C à +100°C (exposition réduite jusqu'à +160°C)
Joint en silicone optionnel : de -60 ºC à +180 ºC (exposition réduite jusqu'à +350 ºC)

RÉFÉRENCES 1 PORTE

DIMENSIONS (mm)

AISI 304L

AISI 316L

HAUTEUR

-A-

LARGEUR

-B-

PROFONDEUR

-C-

DIMENSIONS

PLAQUE

-ExF-

MVHD302015

MVHD302015316

300

200

150

270×170

MVHD403020

MVHD403020316

400

300

200

370×270

MVHD604021

MVHD604021316

600

400

210

570×370

MVHD606021

MVHD606021316

600

600

210

570×570

MVHD705025

MVHD705025316

700

500

250

670×430

MVHD806030

MVHD806030316

800

600

300

770×570

MVHD108030

MVHD108030316

1000

800

300

970×770

MVHD128030

MVHD128030316

1200

800

300

1170×770

Croquis:
