Armario hygienic design tribeca

SERIE HYGIENIC TRIBECA IP66

Armario Hygienic Design serie Tribeca, con una protección IP66 y una capacidad generosa diseñada especialmente para las exigencias de la industria alimentaria.

Cumpliendo con la rigurosa norma europea 13 EHEDG, nuestro Armario cuenta con un sello de silicona azul resistente a temperaturas extremas, garantizando durabilidad en cualquier entorno.

Con una clasificación IP66 impermeable y certificación UL tipo NEMA 4x, puedes confiar en su fiabilidad incluso en las condiciones más difíciles. Fácil de instalar y flexible en su ubicación, es la solución definitiva para maximizar la eficiencia del espacio de trabajo manteniendo estrictos estándares de higiene.

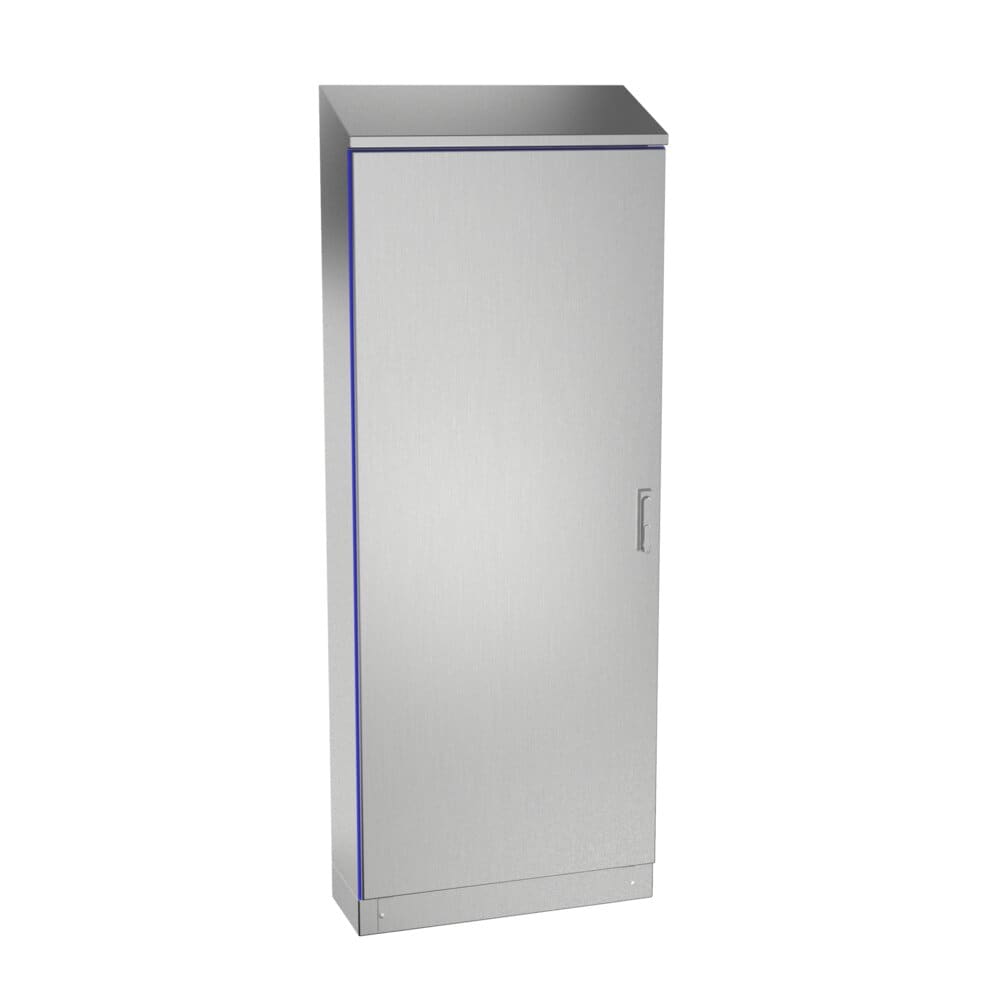

Armario hygienic design tribeca · vista principal

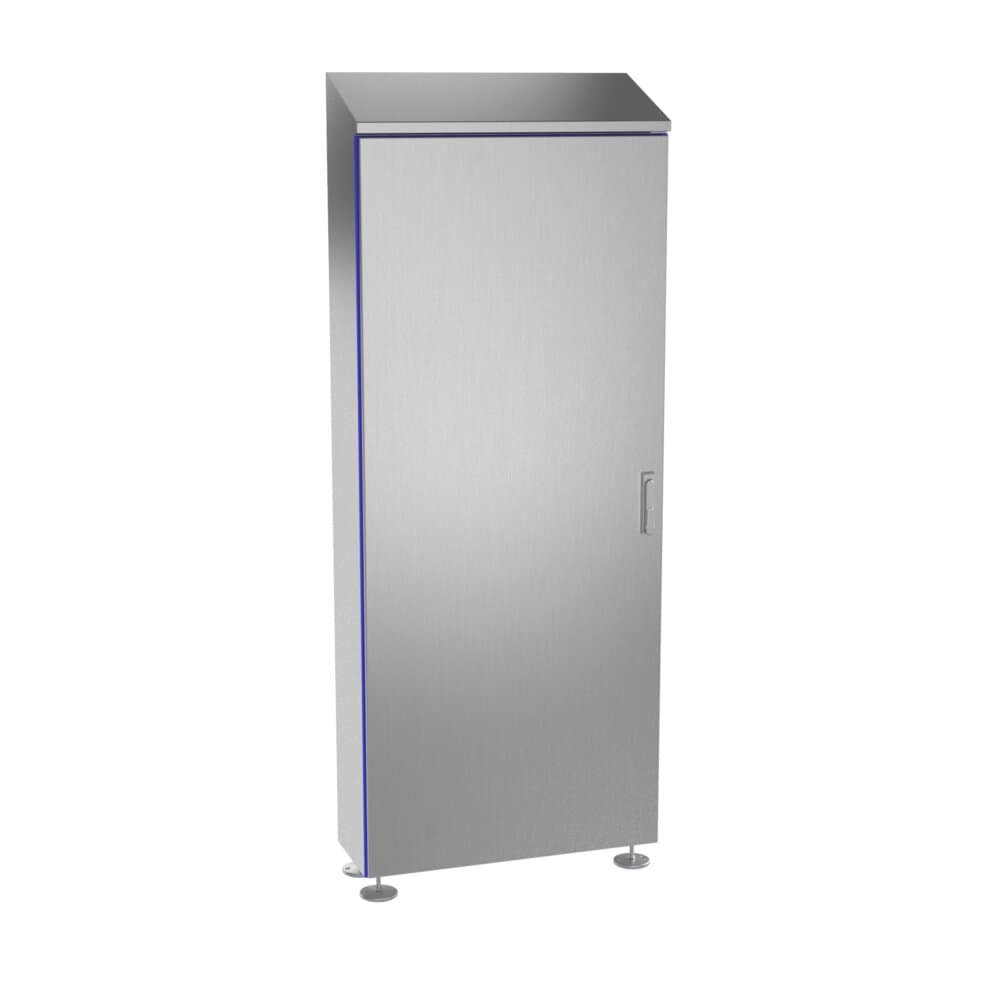

Armario hygienic design tribeca: vista de detalle del producto

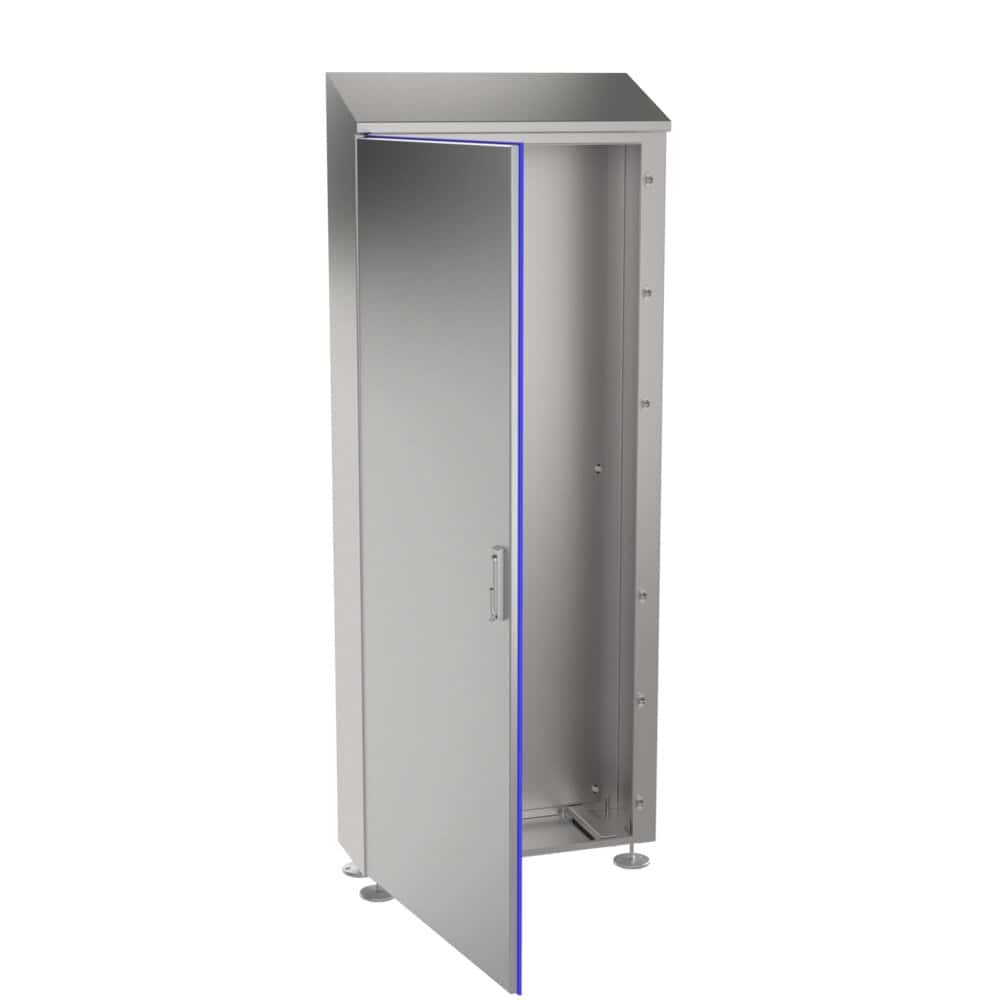

Armario hygienic design tribeca: vista adicional del producto

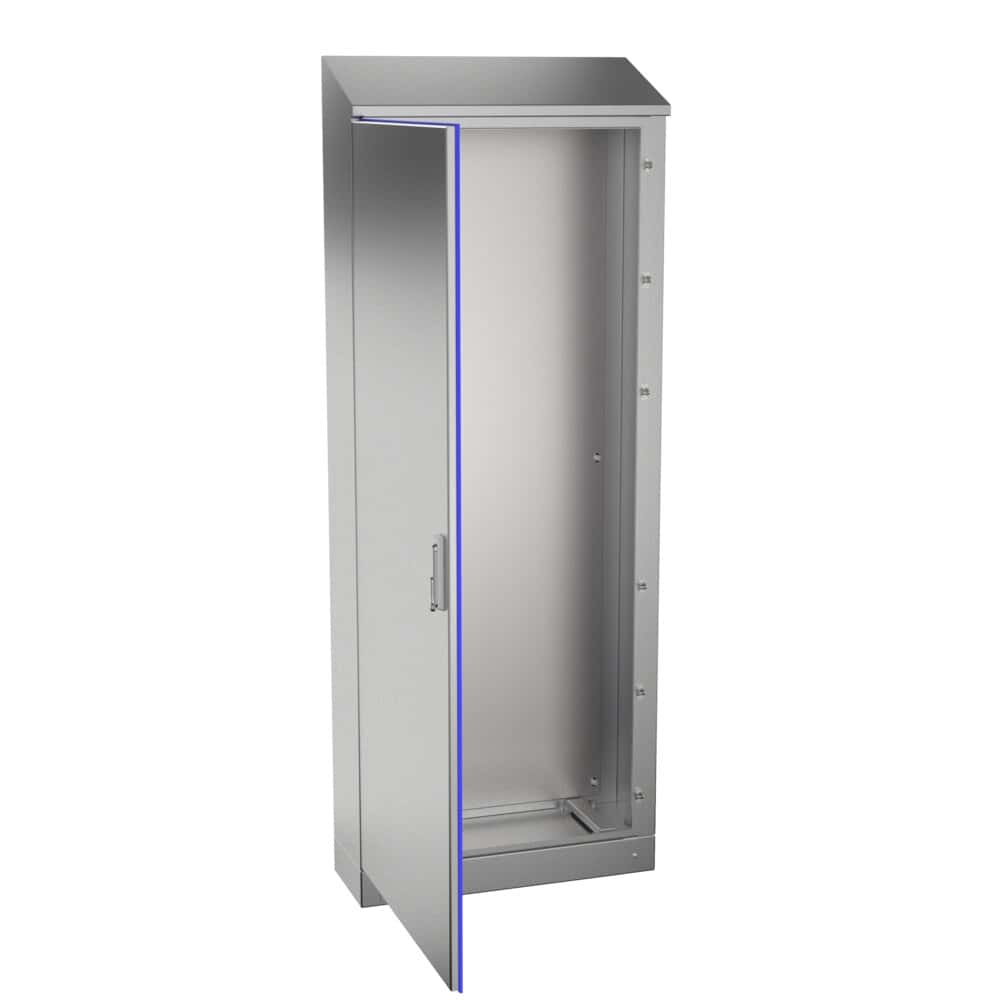

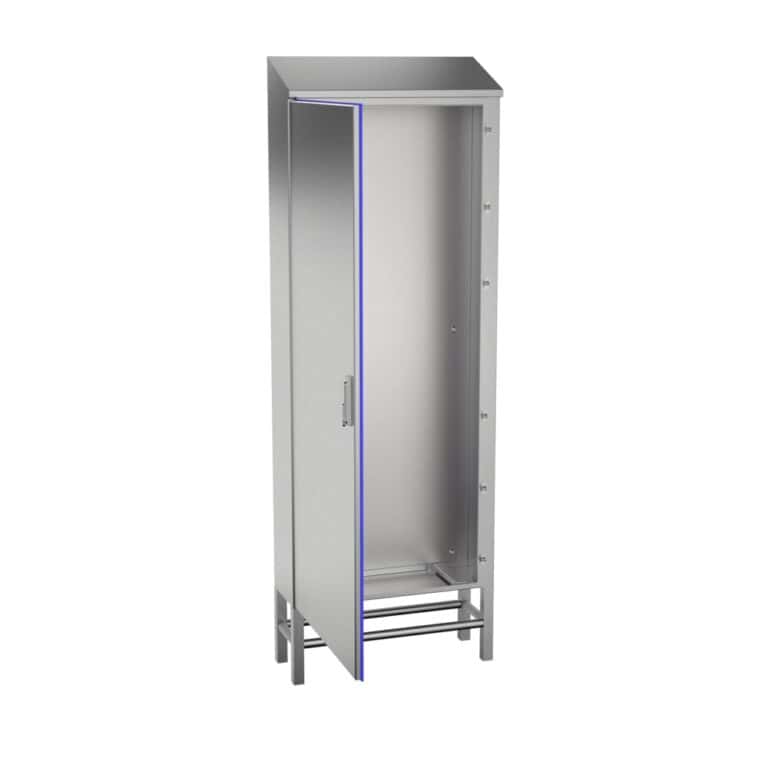

Armario hygienic design tribeca: vista lateral del producto

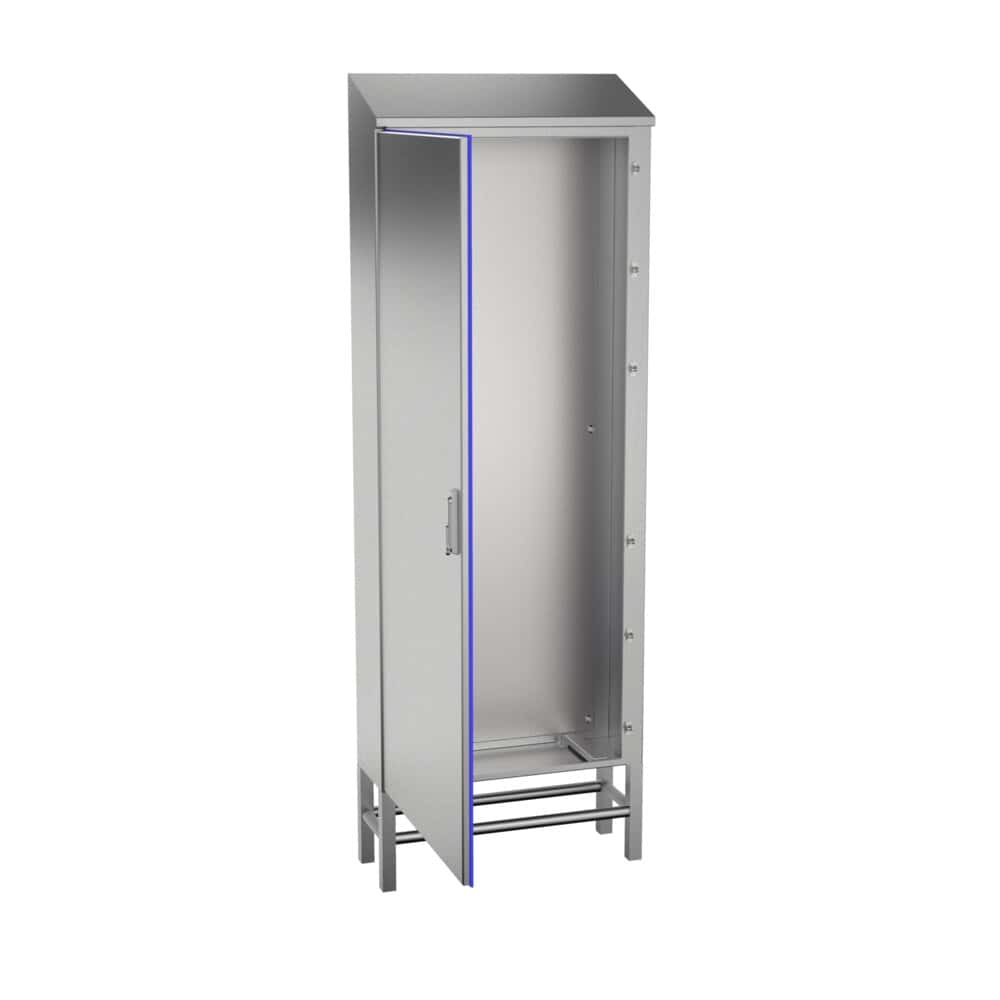

Armario hygienic design tribeca: vista posterior del producto

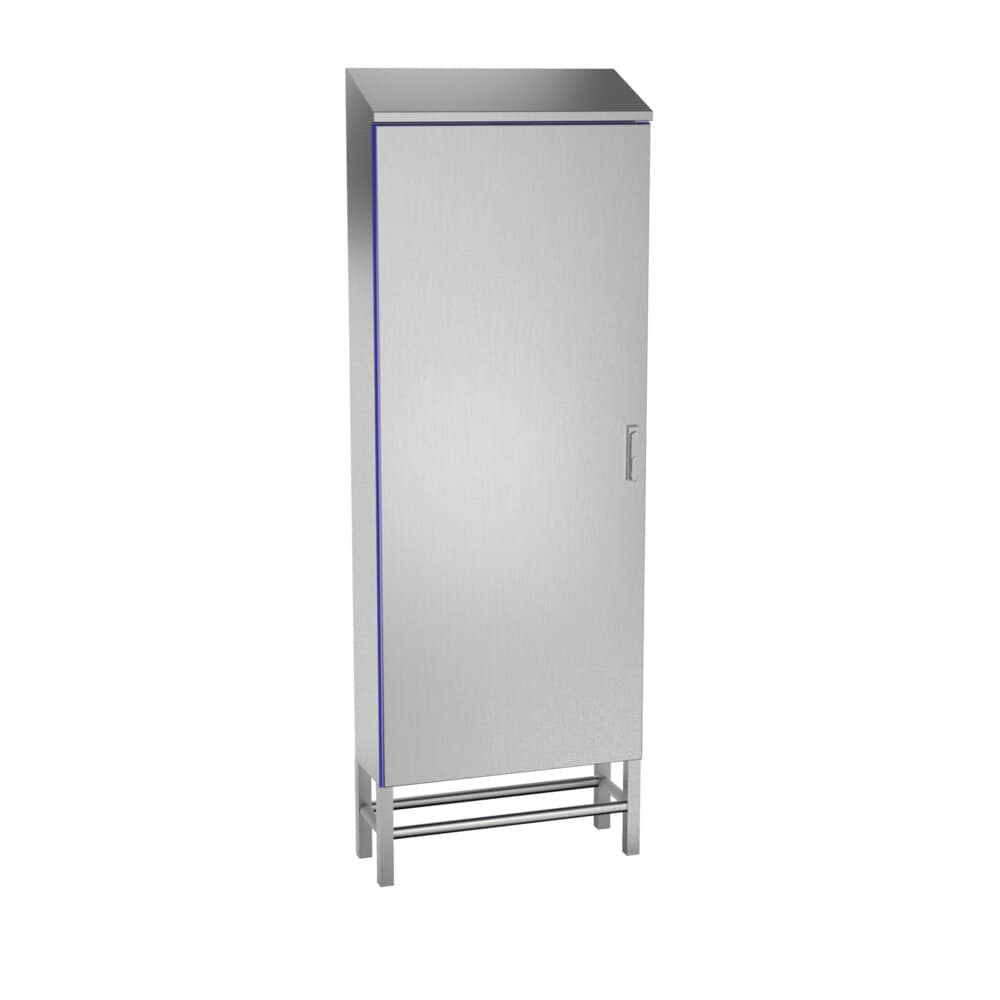

Armario hygienic design tribeca: configuración alternativa del producto

DATOS TÉCNICOS

Medidas Mínimas	A=1650-2000mm B=600-1000mm P=400-500mm
Medidas Mínimas Placa	A=1520-1870mm
Medidas Mínimas Placa	B=490-890mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	120 °
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Cierres Hygienic
Profundidad Útil	375,5-475,5 mm
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Silicona
Temperatura Trabajo	-60°C a +180°C (reducida exposición hasta +350°C)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L
Material Placa Interior	Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable

IP69K extiende IEC 60529

A la medida según su necesidad

Zócalos, cáncamos y patas metálicas

En acero inoxidable AISI 316L EN 14404

Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda

Se entrega con film protector que evita arañazos y rozaduras durante su manipulación.

Junta silicona resistente a temperaturas -60ºC hasta +200ºC

Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto

Sin aberturas donde poder alojarse bacterias

Con acabado electropulido que ayuda a resbalar los líquidos y junta hidrófuga que evita depositarse suciedad y bacterias

100% inoxidable, desde la maneta hasta el sistema de apertura

Apertura de la puerta a 120°. Apertura estándar hacia la izquierda, especificar si se desea a la derecha

El cuadro eléctrico viene de serie con cierre de palanca con cuatro puntos de enclavamiento y bisagras ocultas fabricadas en acero inoxidable

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas,...

Carga máxima repartida 600 kg

Resistente a agua caliente a presión IP69K

Especialmente diseñado para la industria alimentaria y salas blancas, precocinados, empresas lácteas, vitivinícolas o cualquier otro lugar donde sea imprescindible un ambiente limpio

IP66 (IP55 en dos puertas) según Norma IEC 60529

DIN 40050-9² - IP69K

DIN EN ISO 14 159 Seguridad en máquinas – Requisitos en higiene para la configuración de máquinas

Directiva máquinas industria alimentaria (2006/42/CE)

EHEDG Guideline Hygienic Design apart. 13 de aparatos para procesos abiertos

DIN EN 1672-2:2005 Requisitos máquinas para la industria alimentaria

Grado de resistencia contra impacto IK10 según Norma IEC 62262

Cumple normativa de industria alimentaria, materiales en contacto con alimentos (CE 1935/2004) y normativa RoHs

Directiva CE de baja tensión 2014/35/UE

Cumple con Normativa RoHs

Certificado UL Nema 4x, 12, 3r y I a petición. Nº File E342220

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS 1 PUERTA	DIMENSIONES (mm)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	ÁREA MECANIZABLE		MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	PUERTA	LATERAL	MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
HDT166040	1650	600	400	1447×500	375,5	1424×487,8	1614,8×344	1520×490	70,9	0,42
HDT167040	1650	700	400	1447×600	375,5	1424×587,8	1614,8×344	1520×590	82,7	0,49
HDT168040	1650	800	400	1447×700	375,5	1424×687,8	1614,8×344	1520×690	94,5	0,56
HDT161040	1650	1000	400	1447×900	375,5	1424×887,8	1614,8×344	1520×890	111,41	0,66
HDT186040	1800	600	400	1597×500	375,5	1574×487,8	1764,8×344	1670×490	77,65	0,46
HDT188040	1800	800	400	1597×700	375,5	1574×687,8	1764,8×344	1670×690	102,97	0,81
HDT181040	1800	1000	400	1597×900	375,5	1574×887,8	1764,8×344	1670×890	126,6	0,75
HDT206040	2000	600	400	1797×500	375,5	1774×487,8	1964,8×344	1870×490	86,09	0,51
HDT208040	2000	800	400	1797×700	375,5	1774×687,8	1964,8×344	1870×690	103,10	0,67
HDT201040	2000	1000	400	1797×900	375,5	1774×887,8	1964,8×344	1870×890	117,58	0,83

REFERENCIAS 2 PUERTAS	DIMENSIONES (mm)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	ÁREA MECANIZABLE		MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	PUERTA	LATERAL	MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
HDT161240/2	1650	1200	400	1447×500	375,5	1424×487,8 (x2)	1614,8×344	1520×490 (x2)	123,1	0,84
HDT181240/2	1800	1200	400	1597×500	375,5	1574×487,8 (x2)	1764,8×344	1670×490 (x2)	136,8	0,93
HDT201240/2	2000	1200	400	1797×500	375,5	1774×487,8 (x2)	1964,8×344	1870×490 (x2)	151,78	1,12
HDT201640/2	2000	1600	400	1797×700	375,5	1774×687,8 (x2)	1964,8×344	1870×690 (x2)	184,51	1,31
HDT202040/2	2000	2000	400	1797×900	375,5	1774×887,8 (x2)	1964,8×344	1870×890 (x2)	212,67	1,61

Croquis:
