Armoire hygienic tribeca IP66

SERIE HYGIENIC TRIBECA IP66

Découvrez notre Armoire hygienic Design de la série Tribeca, offrant une protection IP66 et une capacité généreuse spécialement conçue pour répondre aux exigences rigoureuses de l'industrie alimentaire.

Conforme à la norme européenne 13 EHEDG, notre enceinte est équipée d'un joint en silicone bleu résistant aux températures extrêmes, assurant une durabilité dans tout environnement.

Avec une classification IP66 étanche et une certification UL de type NEMA 4x, vous pouvez avoir confiance en sa fiabilité même dans les conditions les plus difficiles. Facile à installer et flexible dans son emplacement, c'est la solution ultime pour maximiser l'efficacité de l'espace de travail tout en respectant des normes d'hygiène strictes.

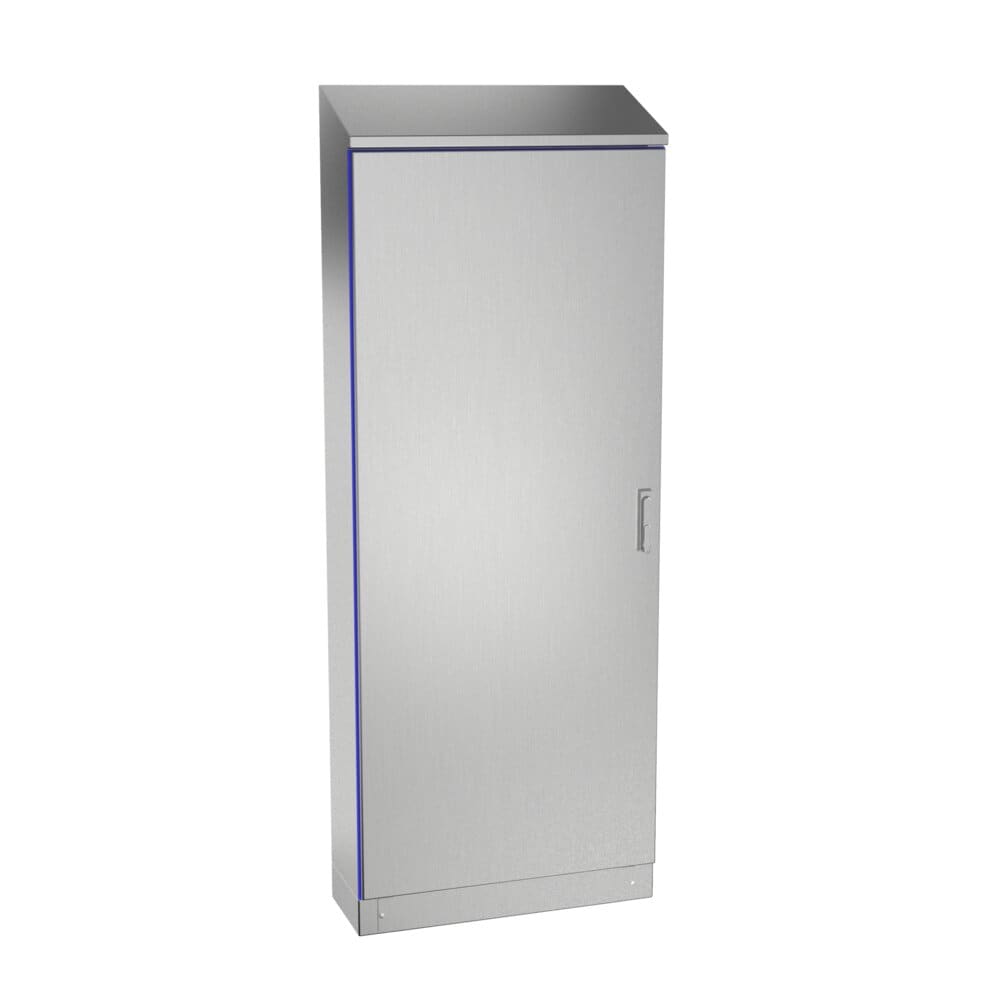

Armoire hygienic tribeca IP66 · vue principale

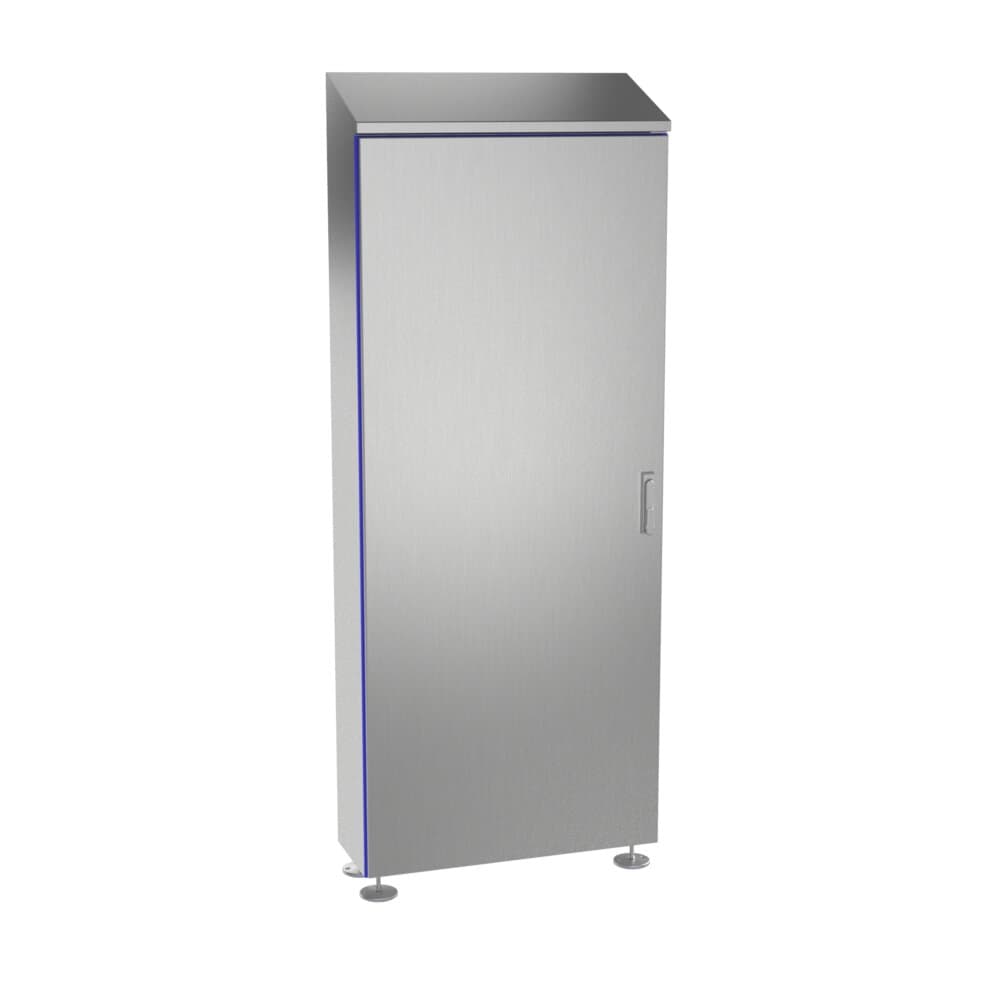

Armoire hygienic tribeca IP66 : vue de détail du produit

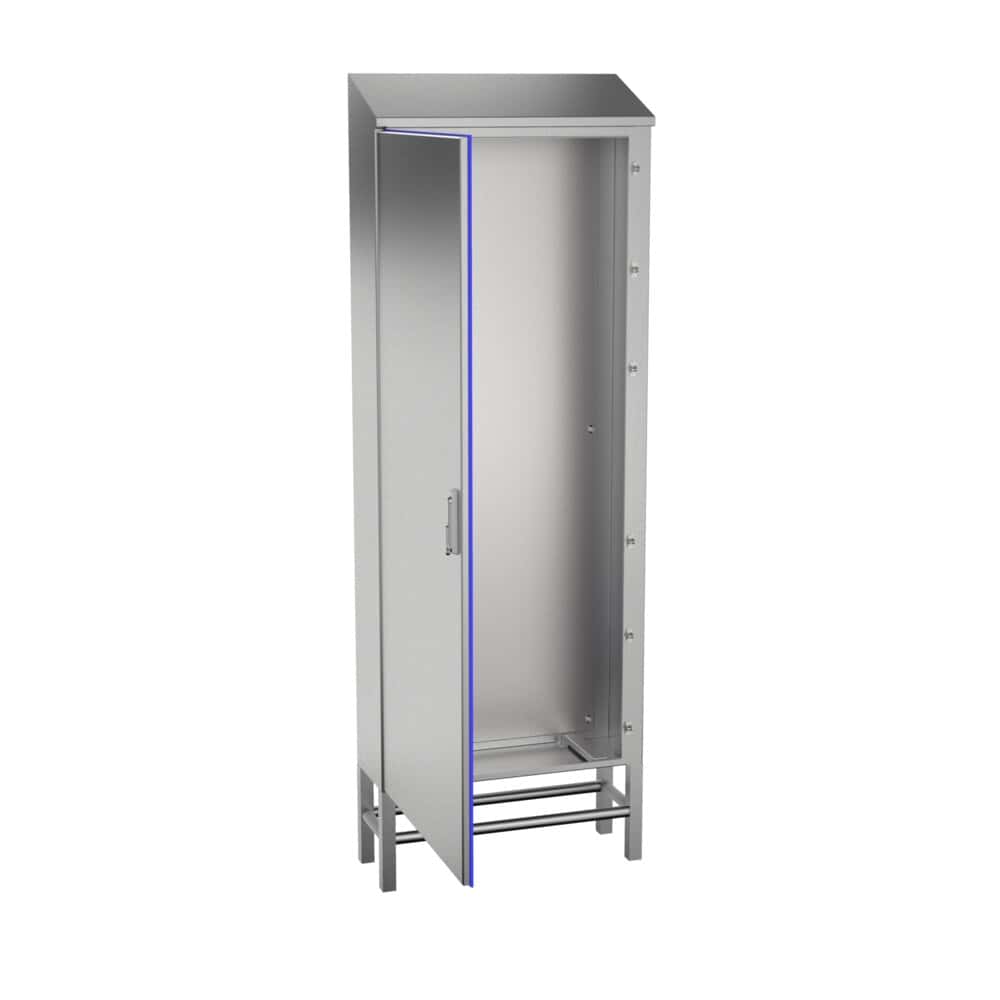

Armoire hygienic tribeca IP66 : vue additionnelle du produit

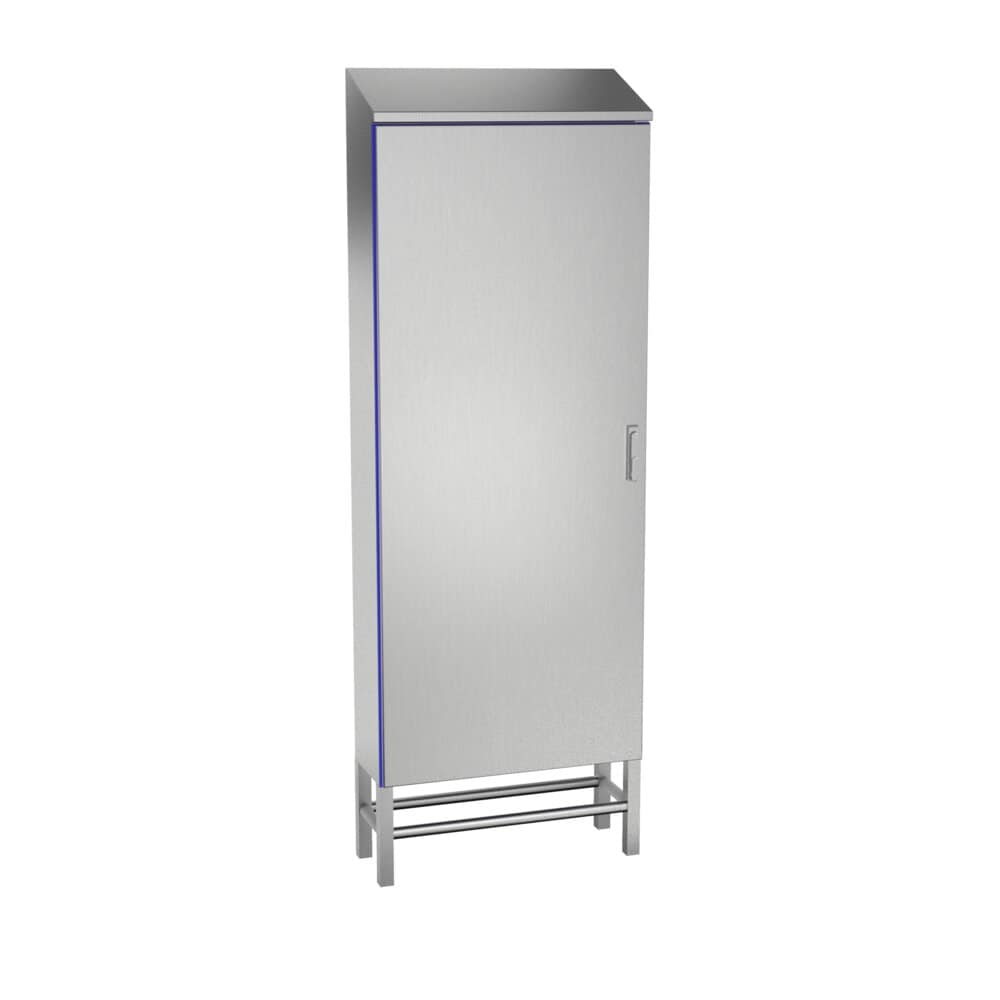

Armoire hygienic tribeca IP66 : vue latérale du produit

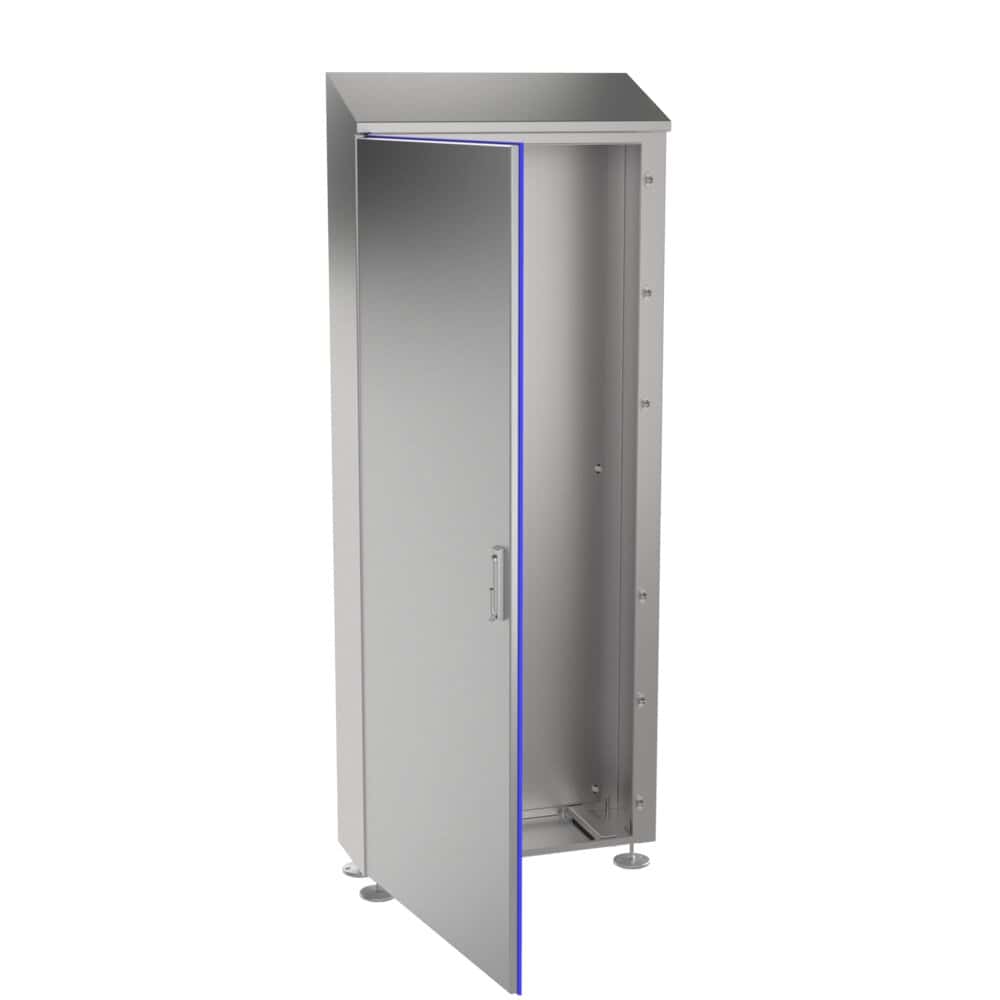

Armoire hygienic tribeca IP66 : vue arrière du produit

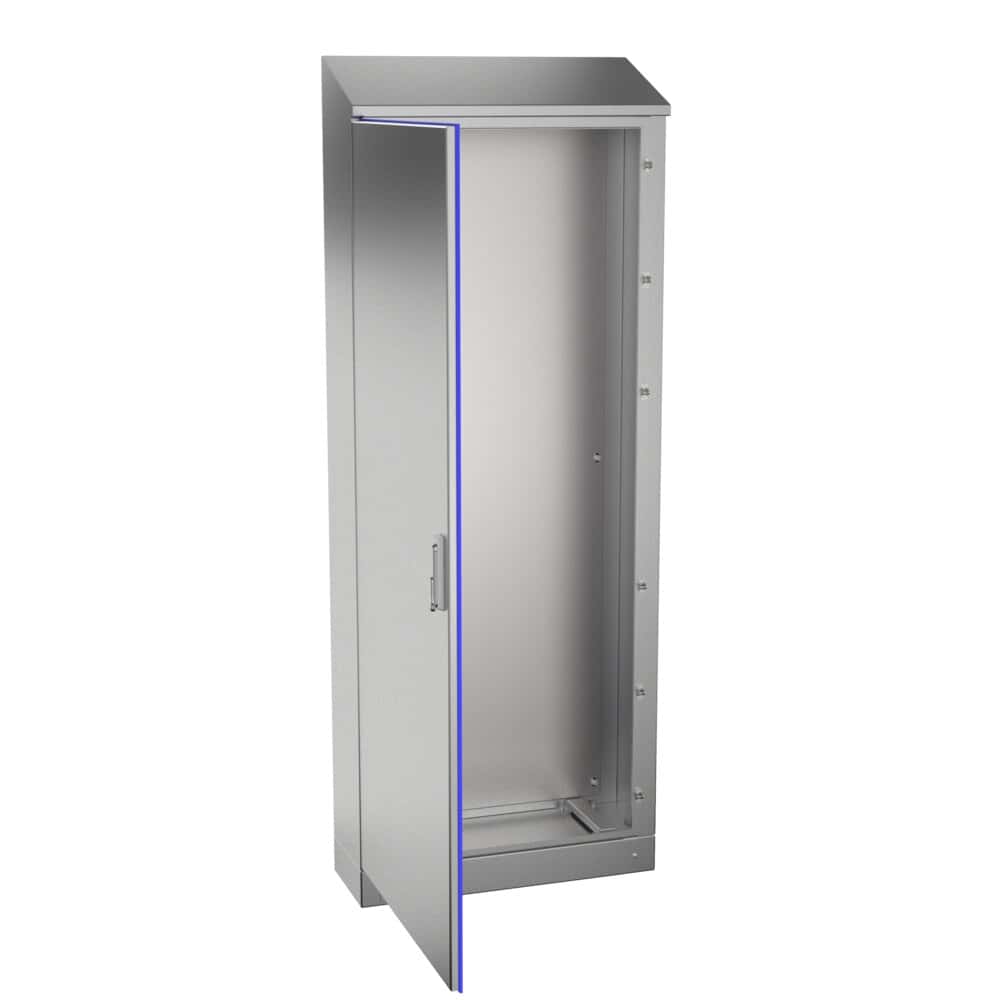

Armoire hygienic tribeca IP66 : configuration alternative du produit

DONNÉES TECHNIQUES

Dimensions minimales	A=1650-2000mm B=600-1000mm P=400-500mm
Dimensions minimales de la plaque	A=1520-1870mm
Dimensions minimales de la plaque	B=490-890mm
Épaisseur du corps	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Ouverture de la porte	120 °
Type de porte	Porte aveugle
Type d'ouverture	Pivotante avec charnières invisibles
Système de fermeture	Cierres Hygienic
Profondeur utile	375,5-475,5 mm
Matériau	AISI 304L/AISI 316L
Finition	Satiné
Matériau de la plaque	Galvanisé
Joint étanche	Silicone
Température de fonctionnement	-60°C a +180°C (reducida exposición hasta +350°C)
Tension maximale	1000 V

OPTIONS ALTERNATIVES

Matériaux alternatifs	AISI 316L
Matériau de la plaque intérieure	Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable

Degré de protection IP69K

Fabrication d'armoires personnalisées

Socles, œillets et pieds métalliques

armoires en acier inoxydable AISI 316L

Il est livré avec un film protecteur qui évite les rayures et les éraflures lors de sa manipulation.

Junte en silicone résistant aux températures de -60ºC à +200ºC

Fabrication monobloc assurant une étanchéité parfaite et une résistance aux chocs

Sans ouvertures où les bactéries peuvent s'installer

Avec une finition électropolie qui facilite l'écoulement des liquides et un joint hydrofuge qui empêche le dépôt de saleté et de bactéries

100 % inoxydable, de la poignée au système d'ouverture

Ouverture de la porte à 120°. Ouverture standard à gauche, préciser si une ouverture à droite est souhaitée

Le tableau électrique est fourni de série avec une fermeture à levier à quatre points de verrouillage et des charnières dissimulées en acier inoxydable

Delvalle réalise sur commande toute mesure adaptée à vos besoins, incluant des trous, des canaux, des formes,...

Charge maximale répartie 600 kg

Résistant à l'eau chaude sous pression IP69K

Conçu spécialement pour l'industrie alimentaire et les salles blanches, les produits précuits, les entreprises laitières, viticoles ou tout autre lieu nécessitant un environnement propre

IP66 (IP55 sur deux portes) selon la Norme IEC 60529

Certification IP69K des armoires Delvalle

DIN EN ISO 14 159 Sécurité des machines – Exigences d'hygiène pour la conception des machines

Directive machines industrie alimentaire (2006/42/CE)

guide EHEDG de conception hygiénique, section 13

DIN EN 1672-2:2005 Exigences pour les machines de l'industrie alimentaire

Degré de résistance aux chocs IK10 selon la norme IEC 62262

Conforme aux normes de l'industrie alimentaire, matériaux en contact avec les aliments (CE 1935/2004) et norme RoHs

Directive CE sur la basse tension 2014/35/UE

Conformité à la norme RoHS

Certificat UL Nema 4x, 12, 3r et I sur demande. N° Dossier E342220

Tension maximale 1000 V

Résistance à la température : de -40°C à +100°C (exposition réduite jusqu'à +160°C)

Joint en silicone optionnel : de -60 ºC à +180 ºC (exposition réduite jusqu'à +350 ºC)

RÉFÉRENCES 1 PORTE	DIMENSIONS (mm)
PORTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	OUVERTURE D'ACCÈS -GxH-	PROFONDEUR UTILE -D-	ZONE USINABLE		DIMENSIONS PLAQUE -ExF-	POIDS (Kg)	VOLUME (m³)
PORTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	OUVERTURE D'ACCÈS -GxH-	PROFONDEUR UTILE -D-	PORTE	LATÉRAL	DIMENSIONS PLAQUE -ExF-	POIDS (Kg)	VOLUME (m³)
HDT166040	1650	600	400	1447×500	375,5	1424×487,8	1614,8×344	1520×490	70,9	0,42
HDT167040	1650	700	400	1447×600	375,5	1424×587,8	1614,8×344	1520×590	82,7	0,49
HDT168040	1650	800	400	1447×700	375,5	1424×687,8	1614,8×344	1520×690	94,5	0,56
HDT161040	1650	1000	400	1447×900	375,5	1424×887,8	1614,8×344	1520×890	111,41	0,66
HDT186040	1800	600	400	1597×500	375,5	1574×487,8	1764,8×344	1670×490	77,65	0,46
HDT188040	1800	800	400	1597×700	375,5	1574×687,8	1764,8×344	1670×690	102,97	0,81
HDT181040	1800	1000	400	1597×900	375,5	1574×887,8	1764,8×344	1670×890	126,6	0,75
HDT206040	2000	600	400	1797×500	375,5	1774×487,8	1964,8×344	1870×490	86,09	0,51
HDT208040	2000	800	400	1797×700	375,5	1774×687,8	1964,8×344	1870×690	103,10	0,67
HDT201040	2000	1000	400	1797×900	375,5	1774×887,8	1964,8×344	1870×890	117,58	0,83

RÉFÉRENCES 2 PORTES	DIMENSIONS (mm)
PORTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	OUVERTURE D'ACCÈS -GxH-	PROFONDEUR UTILE -D-	ZONE USINABLE		DIMENSIONS PLAQUE -ExF-	POIDS (Kg)	VOLUME (m³)
PORTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	OUVERTURE D'ACCÈS -GxH-	PROFONDEUR UTILE -D-	PORTE	LATÉRAL	DIMENSIONS PLAQUE -ExF-	POIDS (Kg)	VOLUME (m³)
HDT161240/2	1650	1200	400	1447×500	375,5	1424×487,8 (x2)	1614,8×344	1520×490 (x2)	123,1	0,84
HDT181240/2	1800	1200	400	1597×500	375,5	1574×487,8 (x2)	1764,8×344	1670×490 (x2)	136,8	0,93
HDT201240/2	2000	1200	400	1797×500	375,5	1774×487,8 (x2)	1964,8×344	1870×490 (x2)	151,78	1,12
HDT201640/2	2000	1600	400	1797×700	375,5	1774×687,8 (x2)	1964,8×344	1870×690 (x2)	184,51	1,31
HDT202040/2	2000	2000	400	1797×900	375,5	1774×887,8 (x2)	1964,8×344	1870×890 (x2)	212,67	1,61

Croquis:

📄 Certification armoire hygienic tribeca ip66

Accessoires:

Luminaires pour armoires électriques

Poignée haute securité antivandalisme

Fermetures

Châssis de montage

Isolation thermique pour panneaux électriques termotisa

Couvercle passe-câbles

Portes transparentes

Toîts pour armoires

Plaque de montage

Coulissantes

Support

Socles

Angulaire de transport

Peinture anti-graffiti cadres électriques

Protection contre les insectes

Plaque de montage perforés

Amortisseurs pour les armoires électriques

Plateau de séparation

Cadre pivotant

Anneaux de levage

Rail DIN

Sécurité avec serrure

Groupe contre-porte

Dispositif sécurité porte ouverte

Dessins / Portes

Fin de course pour armoires électriques

Cadre de renforcement

Glissement gaines de câbles

Guide de câble

Joint hydrofuge
