Armario hygienic design tribeca IP69K

SERIE HYGIENIC DESIGN

Armario Eléctrico Hygienic Design Tribeca IP69K fabricado en acero inoxidable AISI304L o AISI316L, con junta de silicona Azul certificada UL type Nema 4x

Armario de gran capacidad (hasta 4 metros ancho) diseñado con tejado inclinado especialmente para la industria alimentaria, food processing.

Sin aberturas, bisagras, ni canales vierteaguas, donde poder alojarse bacterias.

Dispone de cuatro puntos de enclavamiento, tornillos imperdibles y suavidad en la apertura con flexibilidad y amplitud de trabajo máxima para montajes. certificado European standard 13 EHEDG.

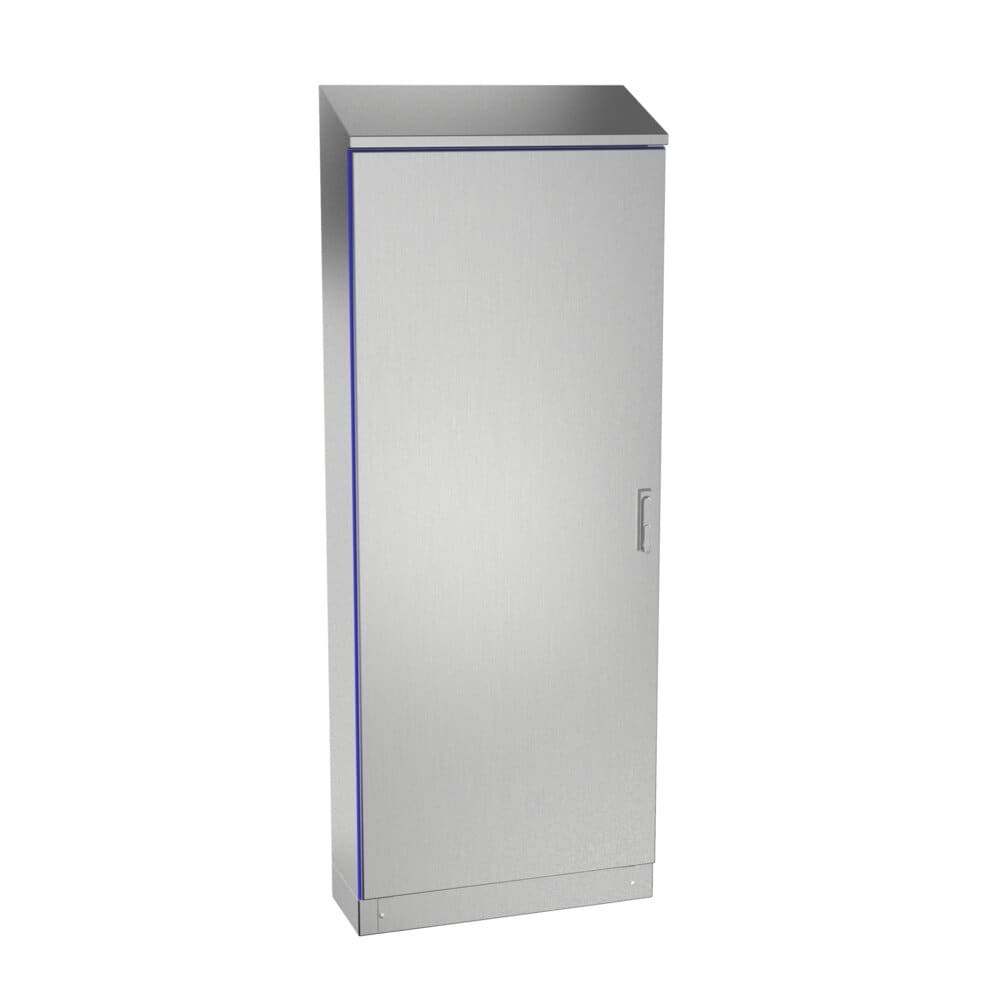

Armario hygienic design tribeca: vista principal del producto

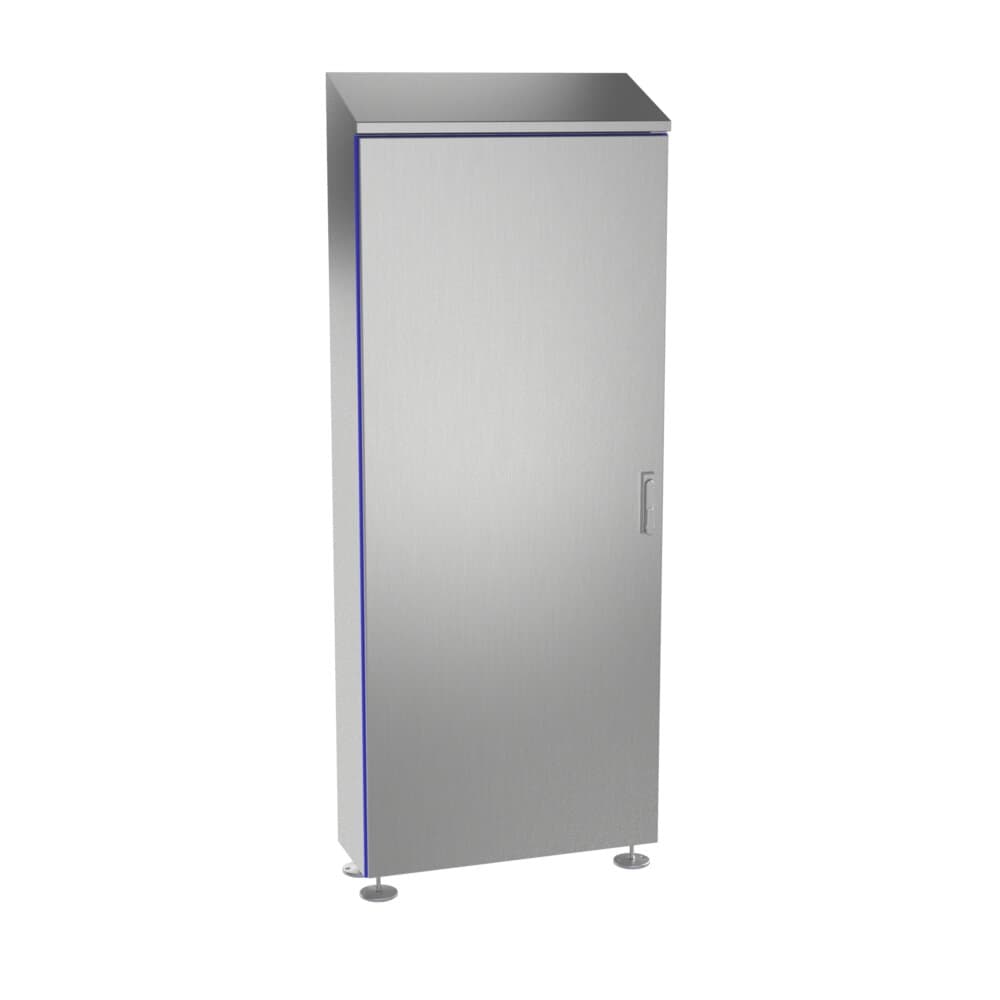

Armario hygienic design tribeca: vista de detalle del producto

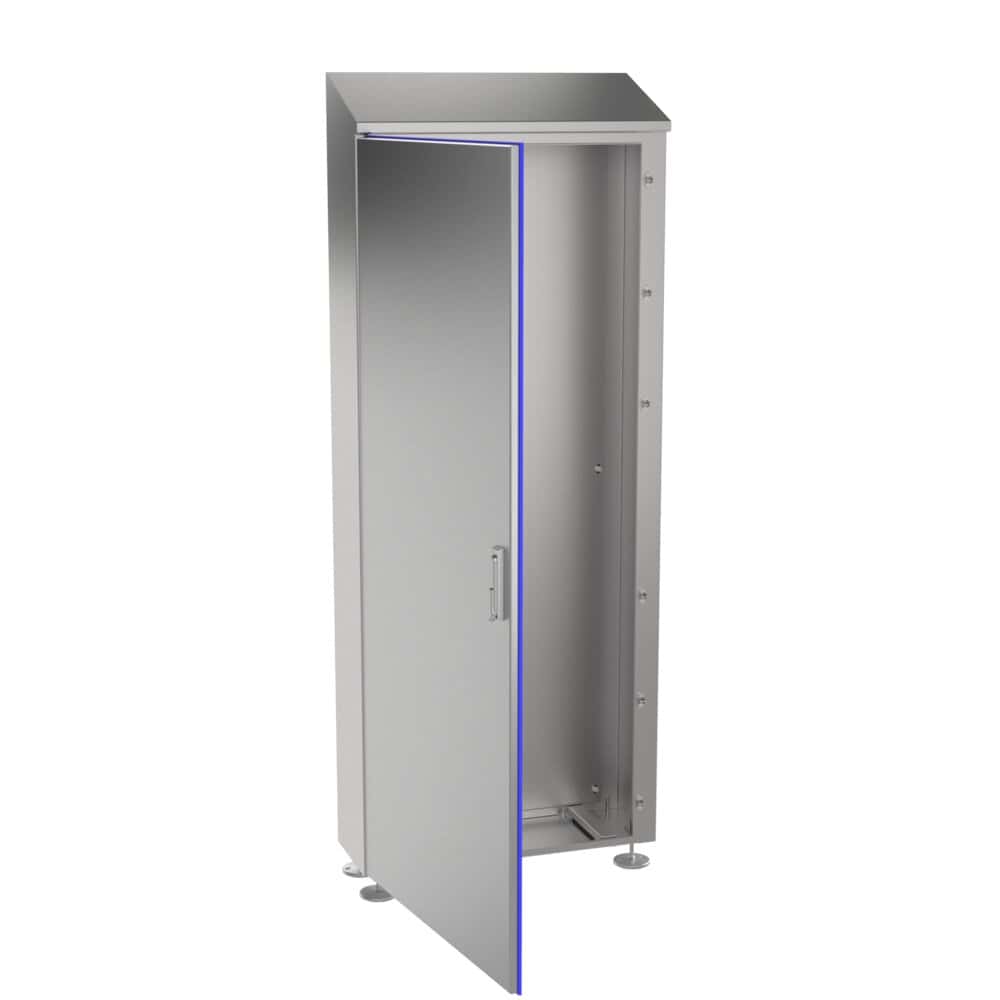

Armario hygienic design tribeca: vista adicional del producto

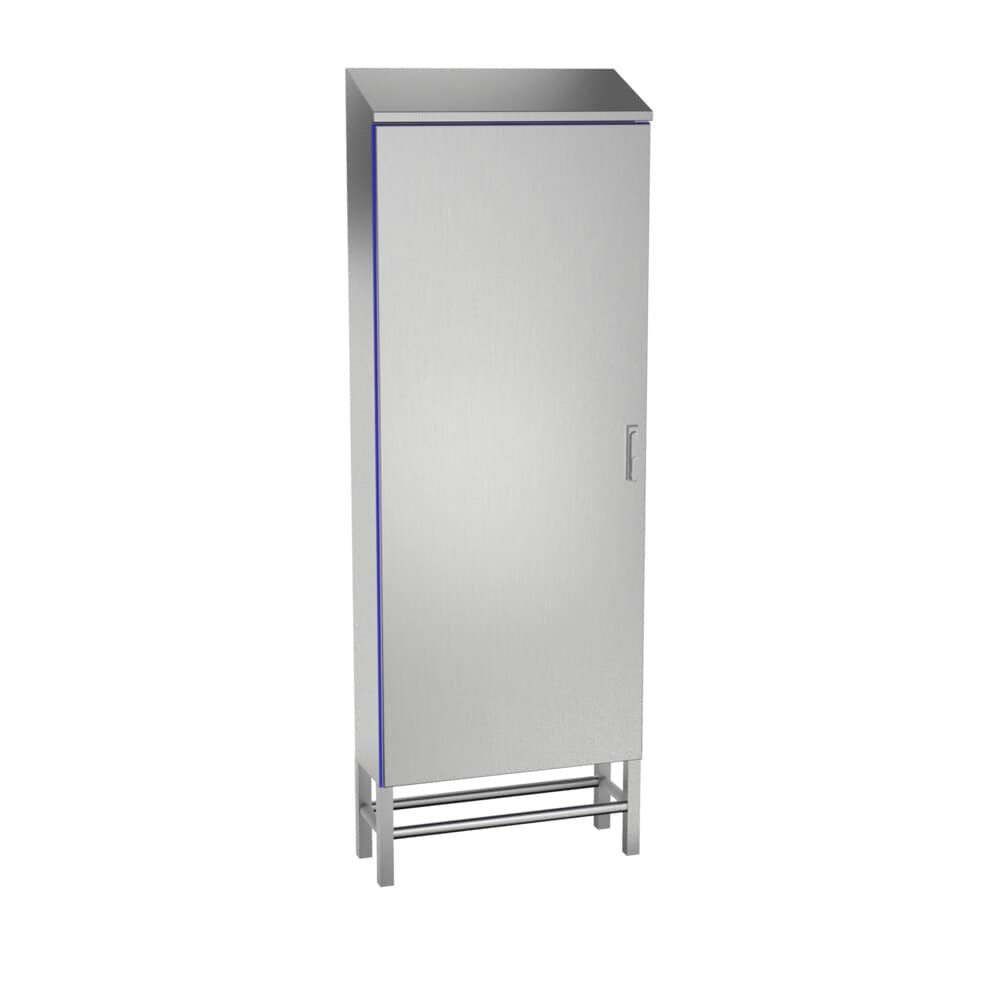

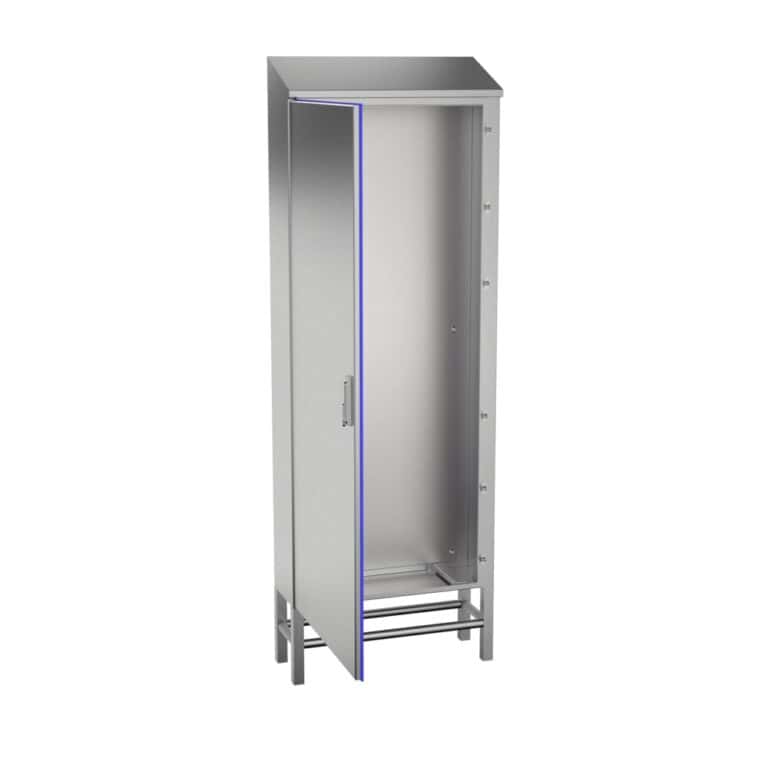

Armario hygienic design tribeca: vista lateral del producto

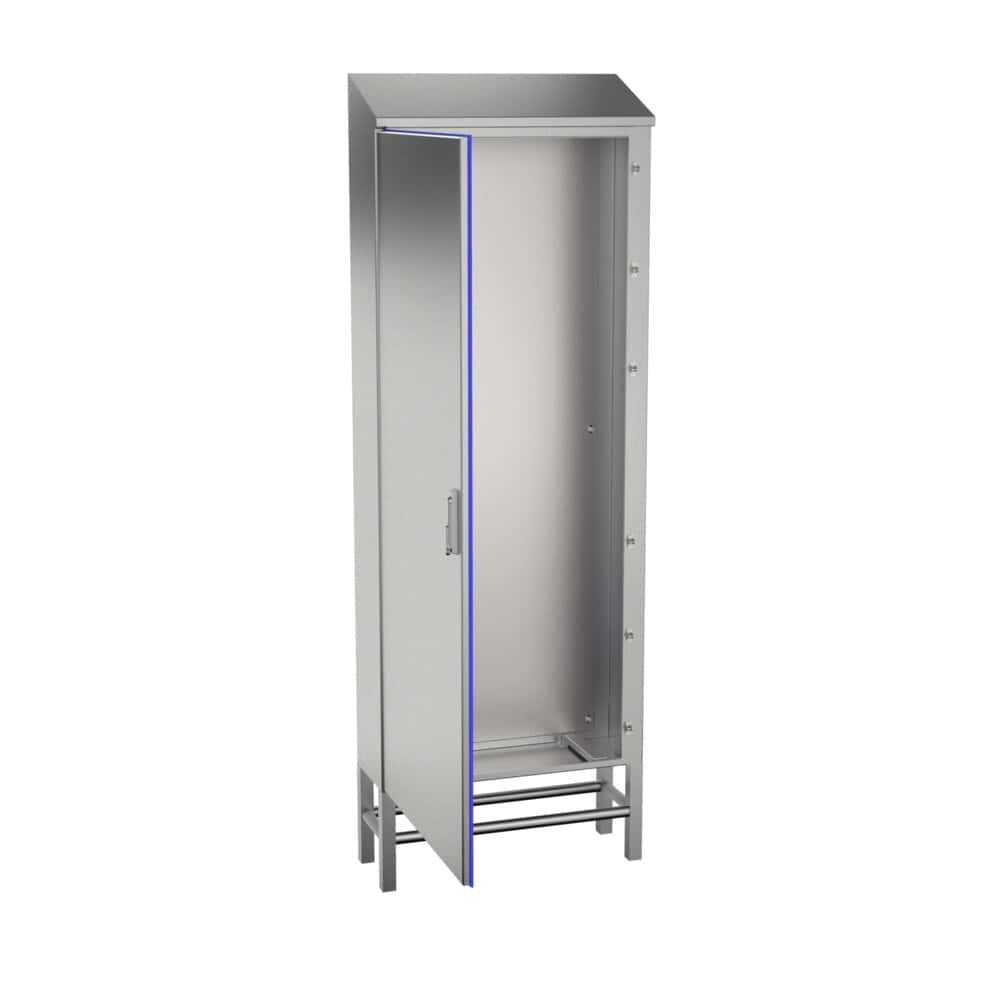

Armario hygienic design tribeca: vista posterior del producto

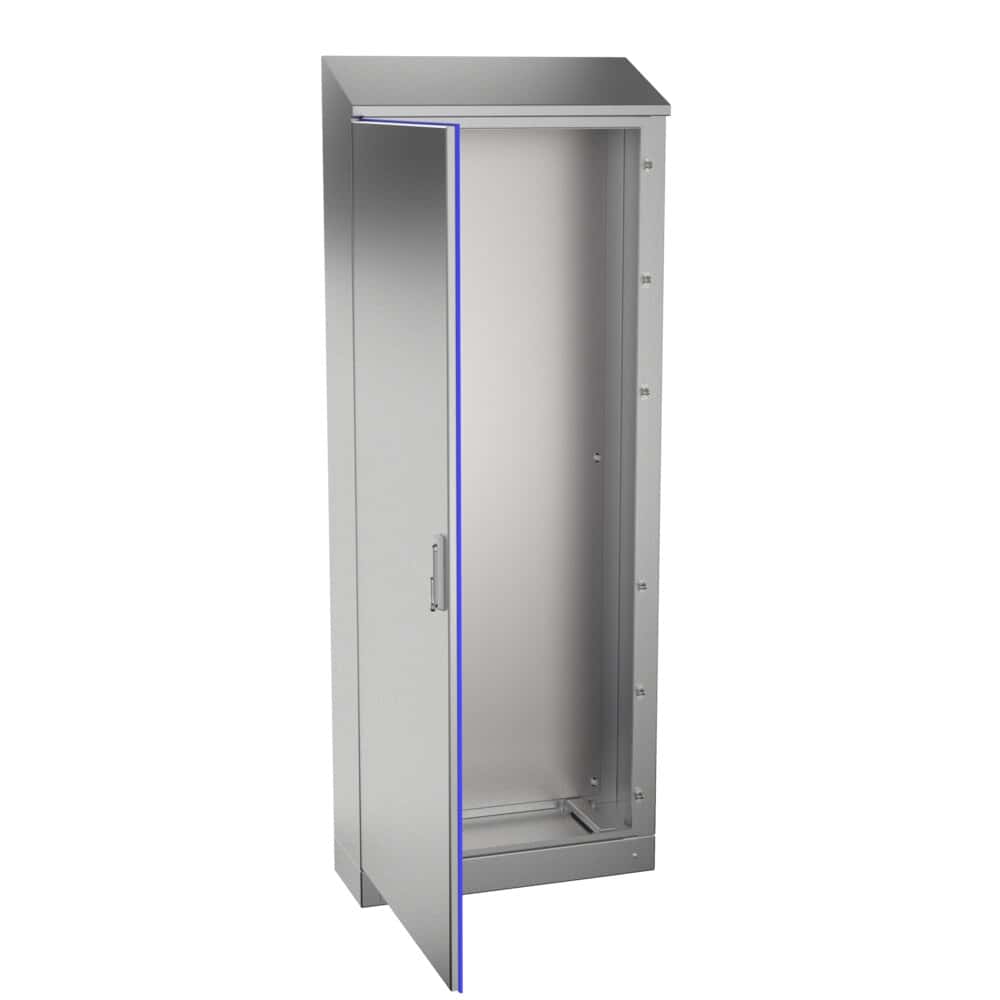

Armario hygienic design tribeca: configuración alternativa del producto

DATOS TÉCNICOS

Medidas Mínimas	A=1650-2000mm B=600-1000mm P=400-500mm
Medidas Máximas Puerta Doble	A=2000mm B=2000mm P=500mm
Medidas Mínimas Placa	A=1520-1870mm
Medidas Mínimas Placa	B=490-890mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	120 °
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Cierres Hygienic
Profundidad Útil	375,5-475,5 mm
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Silicona
Temperatura Trabajo	-60°C a +180°C (reducida exposición hasta +350°C)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Puerta Alternativa	Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior	Placa de montaje en acero inoxidable, Placa de montaje galvanizada
Area Mecanizable	Puerta: 1424x487,8-1774x887,8, Lateral: 1520x490-1870x890

IP69K extiende IEC 60529

A la medida según su necesidad

Zócalos, cáncamos y patas metálicas

En acero inoxidable AISI 316L EN 14404

Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda

Se entrega con film protector que evita rozaduras durante su manipulación

Junta silicona resistente a temperaturas -60ºC a +200ºC

Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto

Sin aberturas donde poder alojarse bacterias

Con acabado electropulido que ayuda a resbalar los líquidos y junta hidrófuga que evita depositarse suciedad y bacterias

100% inoxidable, desde la maneta hasta el sistema de apertura

Apertura de la puerta a 120°. Apertura estándar hacia la izquierda, especificar si se desea a la derecha

El cuadro eléctrico viene de serie con cierre de palanca con cuatro puntos de enclavamiento y bisagras ocultas fabricadas en acero inoxidable

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas,...

Carga máxima repartida 600 kg

Resistente a agua caliente a presión IP69K

Especialmente diseñado y homologado para la industria alimentaria, química, farmacéutica, centros de transformación, telecomunicaciones y en exteriores dada sus ventajas de durabilidad

IP66 (IP55 en dos puertas) según Norma IEC 60529

DIN 40050-9² - IP69K

DIN EN ISO 14 159 Seguridad en máquinas – Requisitos en higiene para la configuración de máquinas

Directiva máquinas industria alimentaria (2006/42/CE)

EHEDG Guideline Hygienic Design apart. 13 de aparatos para procesos abiertos

DIN EN 1672-2:2005 Requisitos máquinas para la industria alimentaria

Grado de resistencia contra impacto IK10 según Norma IEC 62262

Cumple Normativa de industria alimentaria, materiales en contacto con alimentos (CE1935/2004)

Directiva CE de baja tensión 2014/35/UE

Cumple normativa RoHs

Certificado UL Nema 4x, 12, 3r y 1 bajo petición. Nº File E342220

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS 1 PUERTA	DIMENSIONES (mm)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	ÁREA MECANIZABLE		MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	PUERTA	LATERAL	MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
HDT166040	1650	600	400	1447×500	375,5	1424×487,8	1614,8×344	1520×490	70,9	0,42
HDT167040	1650	700	400	1447×600	375,5	1424×587,8	1614,8×344	1520×590	82,7	0,49
HDT168040	1650	800	400	1447×700	375,5	1424×687,8	1614,8×344	1520×690	94,5	0,56
HDT161040	1650	1000	400	1447×900	375,5	1424×887,8	1614,8×344	1520×890	111,41	0,66
HDT161050	1650	1000	500	1447×900	475,5	1424×887,8	1766×444	1520×890	–	–
HDT186040	1800	600	400	1597×500	375,5	1574×487,8	1764,8×344	1670×490	77,65	0,46
HDT187040	1800	700	400	1597×600	375,5	1574×587,8	1764,8×344	1670×590	91,12	–
HDT188040	1800	800	400	1597×700	375,5	1574×687,8	1764,8×344	1670×690	102,97	0,81
HDT181040	1800	1000	400	1597×900	375,5	1574×887,8	1764,8×344	1670×890	126,6	0,75
HDT181050	1800	1000	500	1597×900	475,5	1574×887,8	1966×444	1870×890	130,68	0,93
HDT206040	2000	600	400	1797×500	375,5	1774×487,8	1964,8×344	1870×490	86,09	0,51
HDT207040	2000	700	400	1797×600	375,5	1774×587,8	1964,8×344	1870×590	94,13	0,59
HDT208040	2000	800	400	1797×700	375,5	1774×687,8	1964,8×344	1870×690	103,10	0,67
HDT201040	2000	1000	400	1797×900	375,5	1774×887,8	1964,8×344	1870×890	117,58	0,83
HDT201050	2000	1000	500	1797×900	475,5	1774×887,8	1966×444	1870×890	140	1,03

REFERENCIAS 2 PUERTAS	DIMENSIONES (mm)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	ÁREA MECANIZABLE		MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
PUERTA CIEGA (x)	ALTO -A-	ANCHO -B-	FONDO -C-	BOCA ACCESO -GxH-	FONDO ÚTIL -D-	PUERTA	LATERAL	MEDIDAS PLACA -ExF-	PESO (Kg)	VOLUMEN (m³)
HDT161240/2	1650	1200	400	1447×500	375,5	1424×487,8	1614,8×344	1520×490	123,1	0,84
HDT161440/2	1650	1400	400	1447×600	375,5	1424×587,8	1614,8×344	1520×590	146,4	0,98
HDT161640/2	1650	1600	400	1447×700	375,5	1424×687,8	1614,8×344	1520×690	170,7	1,2
HDT162040/2	1650	2000	400	1447×900	375,5	1424×887,8	1614,8×344	1520×890	201,62	1,25
HDT162050/2	1650	2000	500	1447×900	475,5	1424×887,8	1766×444	1520×890	217,35	1,49
HDT181240/2	1800	1200	400	1597×500	375,5	1574×487,8	1764,8×344	1670×490	136,8	0,93
HDT181440/2	1800	1400	400	1597×500	375,5	1574×587,8	1764,8×344	1670×590	161,54	1,01
HDT181640/2	1800	1600	400	1597×700	375,5	1574×687,8	1764,8×344	1670×690	184,54	–
HDT182040/2	1800	2000	400	1597×900	375,5	1574×887,8	1764,8×344	1670×890	231,91	1,52
HDT182050/2	1800	2000	500	1597×900	475,5	1574×887,8	1966×444	1870×890	239,26	1,86
HDT201240/2	2000	1200	400	1797×500	375,5	1774×487,8	1964,8×344	1870×490	151,78	1,12
HDT201440/2	2000	1400	400	1797×600	375,5	1774×587,8	1964,8×344	1870×590	166,67	1,19
HDT201640/2	2000	1600	400	1797×700	375,5	1774×687,8	1964,8×344	1870×690	184,51	1,31
HDT202040/2	2000	2000	400	1797×900	375,5	1774×887,8	1964,8×344	1870×890	212,67	1,61
HDT202050/2	2000	2000	500	1797×900	475,5	1774×887,8	1966×444	1870×890	296,9	2,05

Croquis:

Accesorios:

Luminarias para armarios y cajas eléctricas

Maneta antivandálica

Cierres

Chasis modular

Aislante térmico para cuadros eléctricos termotisa

Tapa pasacables

Puerta transparente

Tejadillos para armarios

Placa de montaje

Corredera para placas de montaje

Portadocumentos

Zócalos

Angular de transporte

Pintura antigraffiti

Branquias de protección anti insectos

Placas de montaje perforadas

Válvula anticondensación de acero inoxidable IP68

Amortiguadores para armarios eléctricos

Bandeja fija

Bastidor pivotante rack

Branquias de ventilación

Cáncamo

Carril DIN

Cierre de seguridad con candado

Conjunto con contrapuerta

Dispositivo seguridad puerta abierta

Diseños / Puertas

Final de carrera para armarios eléctricos

Marco de refuerzo

Tapas pasacables corredera

Traviesa guíacables

Aire acondicionado de exterior para armarios eléctricos IP54

Junta hidrófuga
