Armoire hygienic design tribeca

Armoire électrique Série Hygienic Tribeca joint en silicone bleu IP6K9K avec grande capacité, toit incliné, spécialment conçue pour l’industrie alimentaire. Norme européenne 13 EHEDG. UL type nema 4x.

Sans ouvertures, charnières, gouttières, où les bactéries pourraient se longer. Avec une ouverture facile en tournant la poignée avec quatre points de verrouillage, sans à-coup, facilité de montage à même le sol, souplesse et aisance de travail pour les montages électriques.
En outre, l’inclinaison de la couverture

protectrice empêche le placement d’objets sur la surface et notre finition de surface électropolie en verticale permet l’écoulement de liquides et empêche le dépôt des saletés et de bactéries.

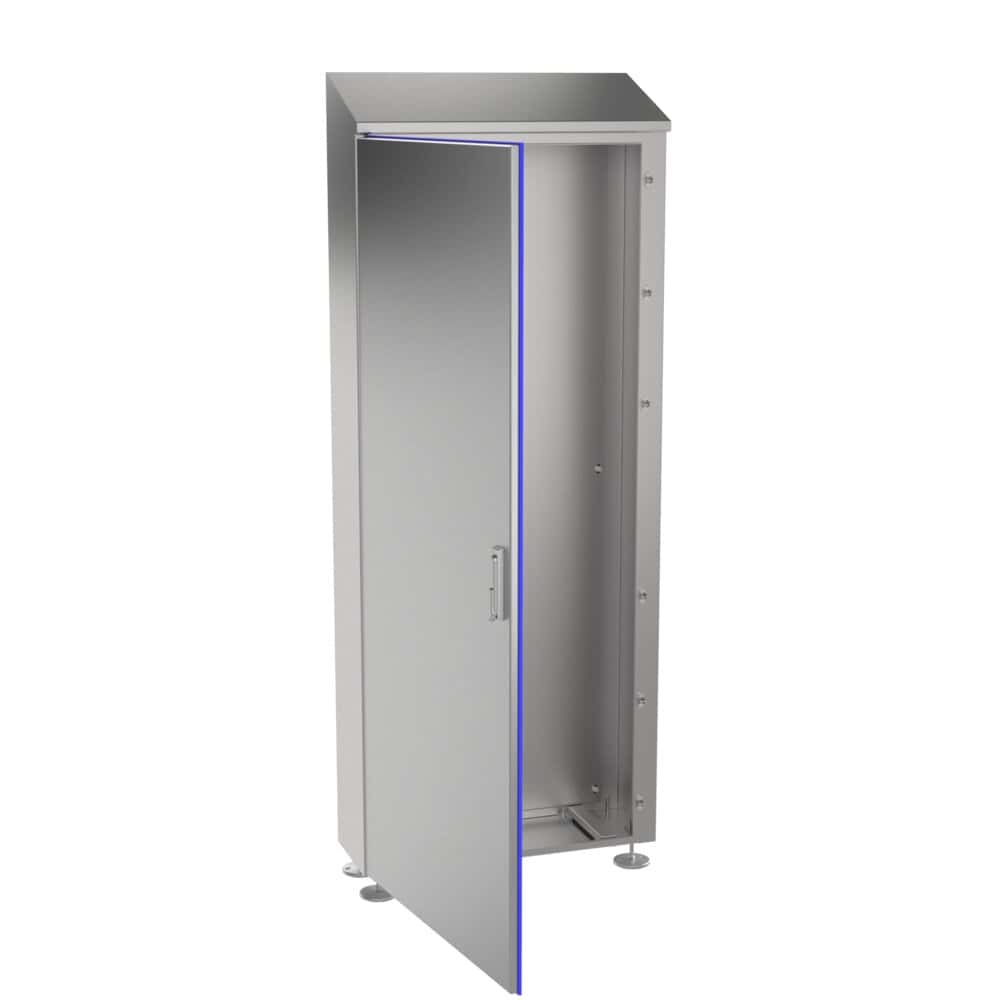

Armoire hygienic design tribeca : vue principale du produit

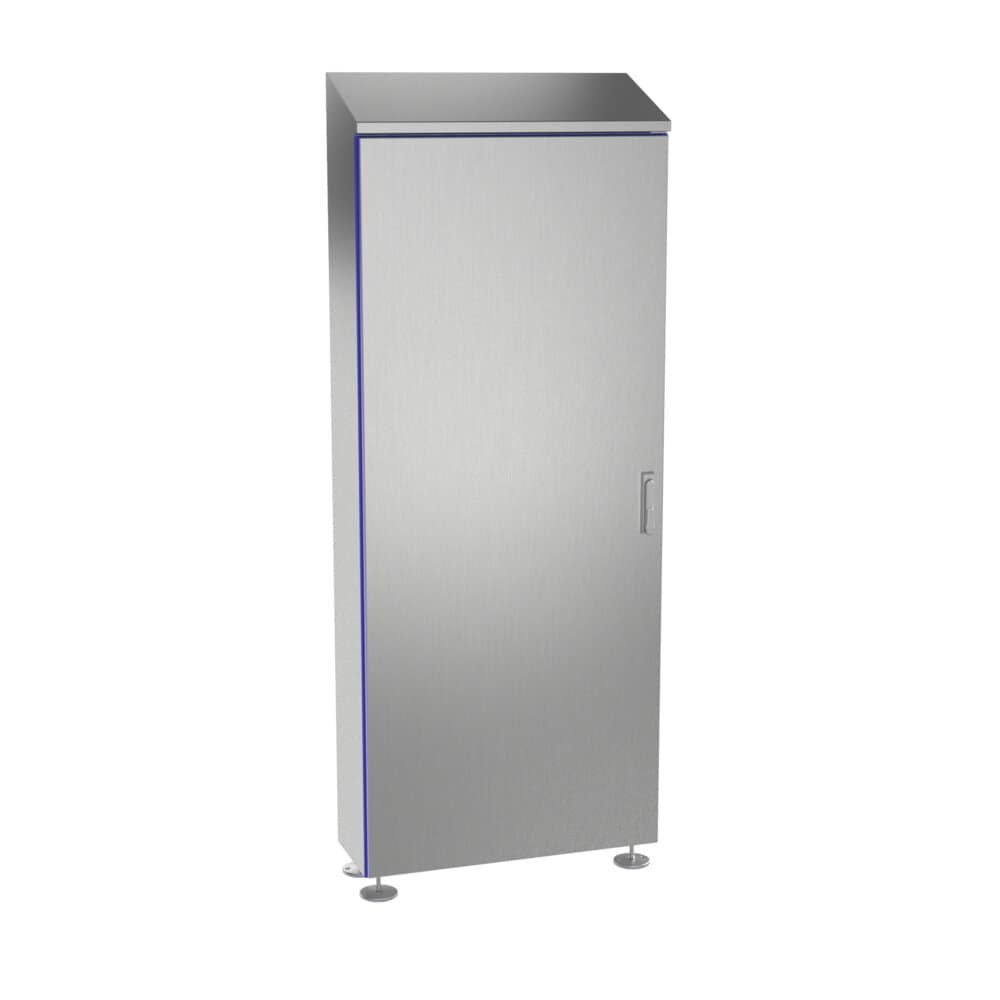

Armoire hygienic design tribeca : vue de détail du produit

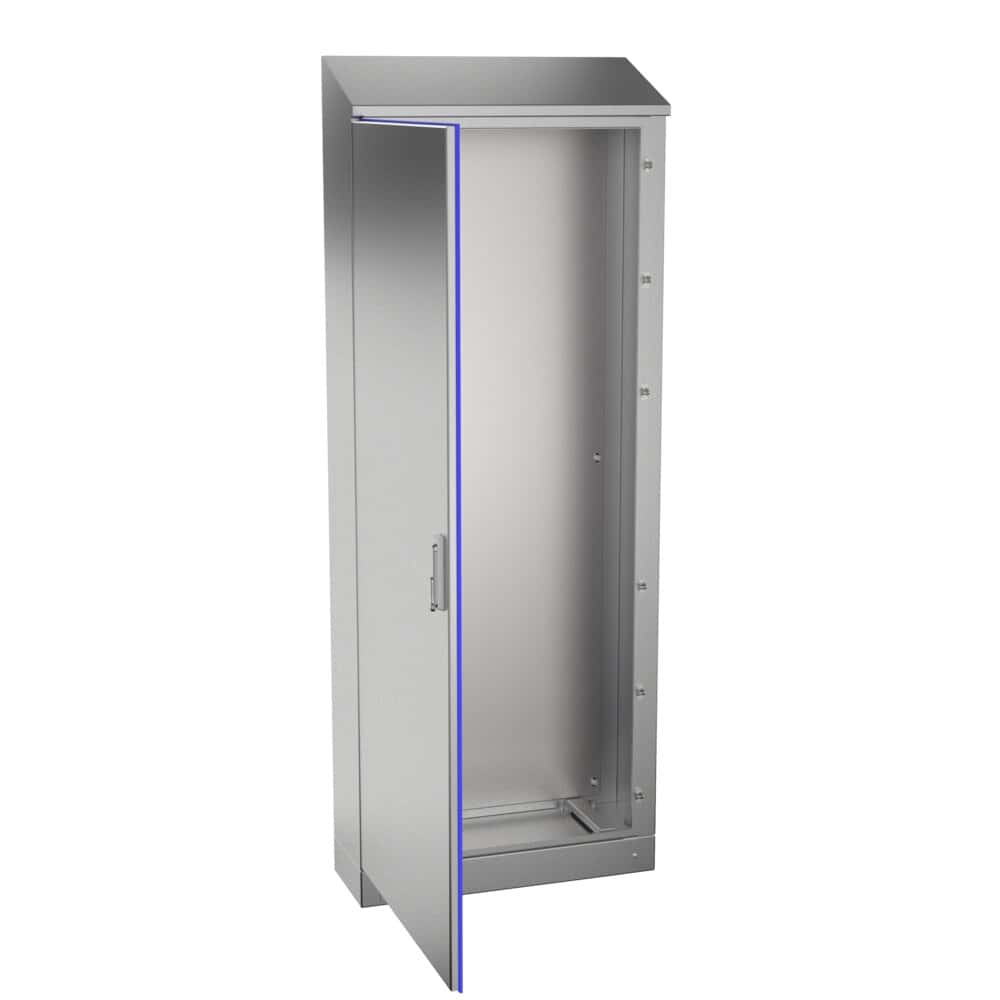

Armoire hygienic design tribeca : vue additionnelle du produit

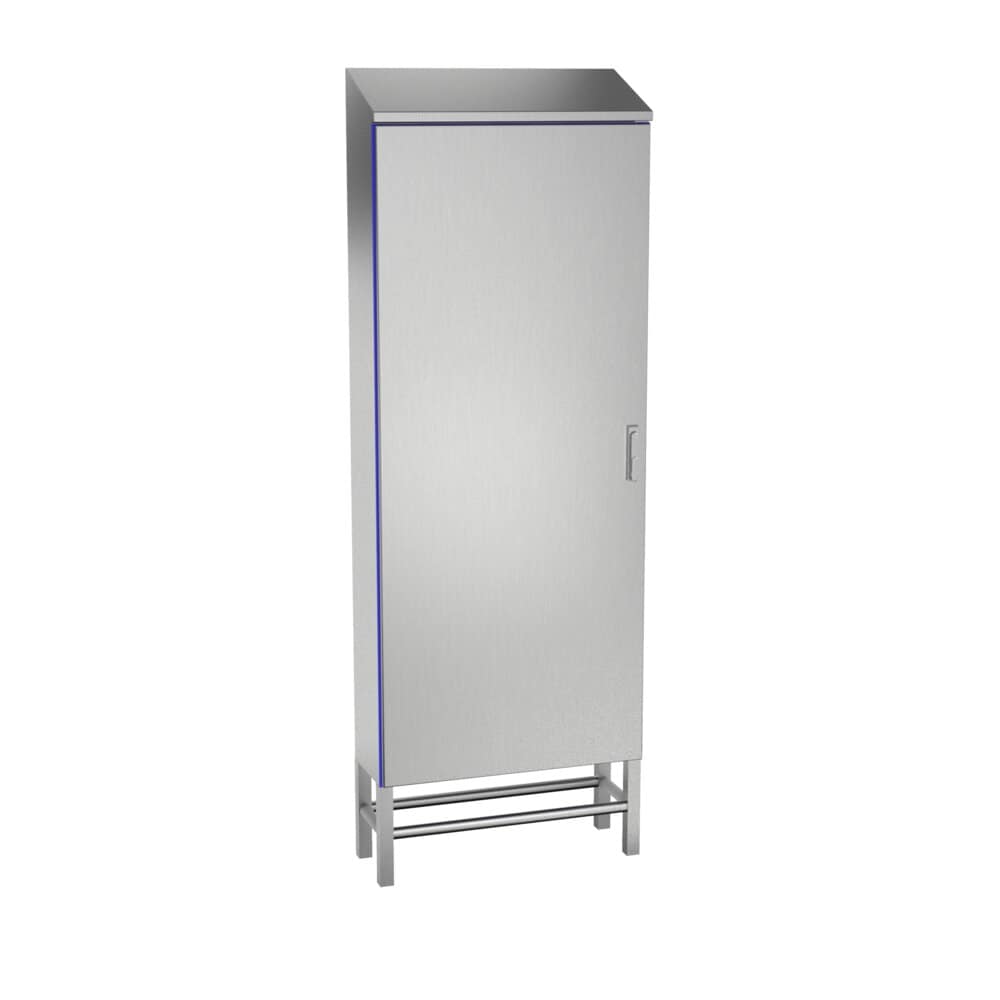

Armoire hygienic design tribeca : vue latérale du produit

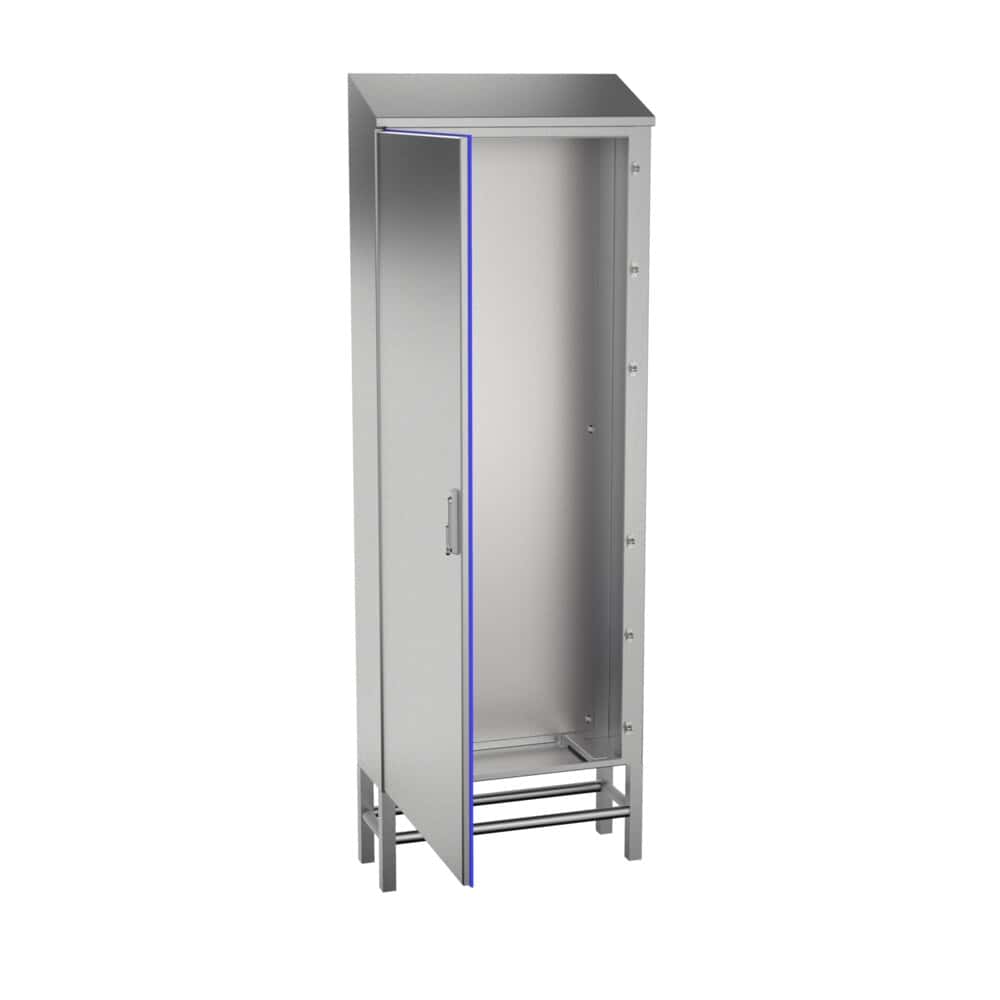

Armoire hygienic design tribeca : vue arrière du produit

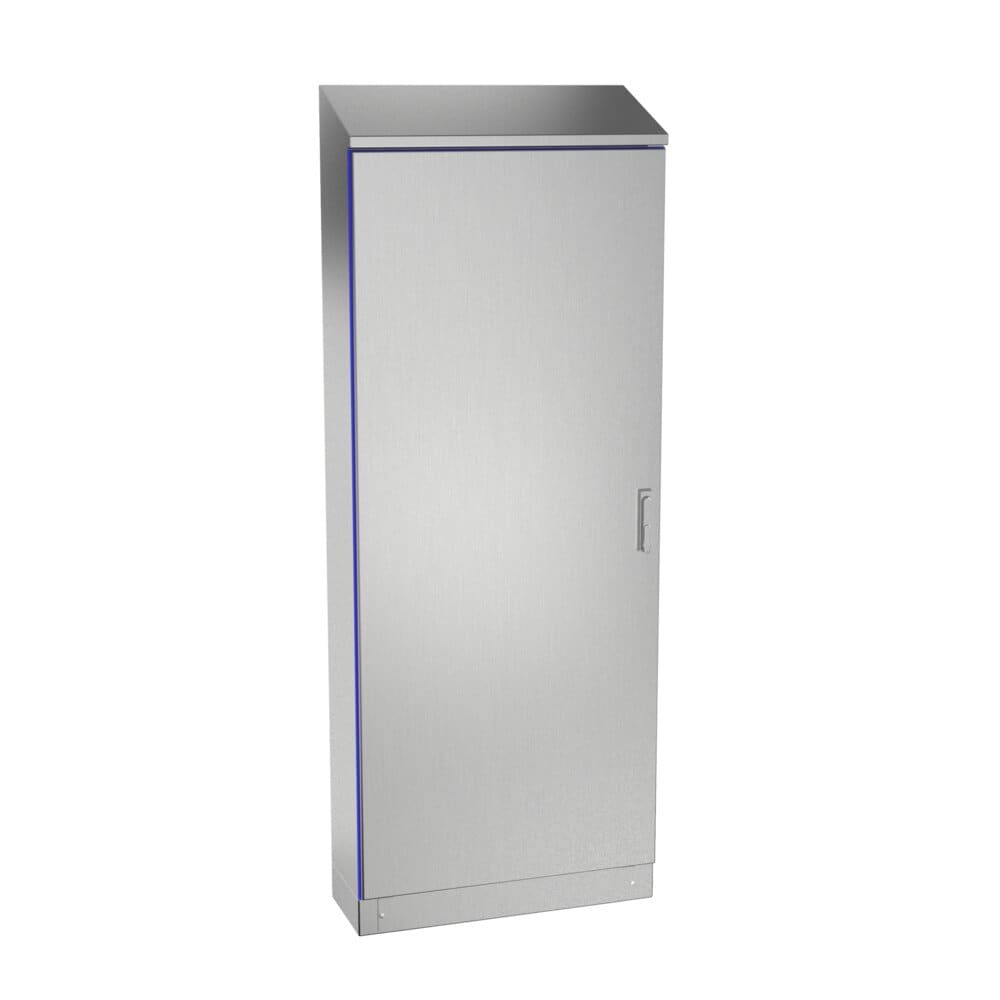

Armoire hygienic design tribeca : configuration alternative du produit

DONNÉES TECHNIQUES

Dimensions minimales	A=1650-2000mm B=600-1000mm P=400-500mm
Dimensions maximales de la double porte	A=2000mm B=2000mm P=500mm
Dimensions minimales de la plaque	A=1520-1870mm
Dimensions minimales de la plaque	B=490-890mm
Épaisseur du corps	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Ouverture de la porte	120 °
Type de porte	Porte aveugle
Type d'ouverture	Pivotante avec charnières invisibles
Système de fermeture	Cierres Hygienic
Profondeur utile	375,5-475,5 mm
Matériau	AISI 304L/AISI 316L
Finition	Satiné
Matériau de la plaque	Galvanisé
Joint étanche	Silicone
Température de fonctionnement	-60°C a +180°C (reducida exposición hasta +350°C)
Tension maximale	1000 V

OPTIONS ALTERNATIVES

Matériaux alternatifs	AISI 316L, Galvanisé, Aluminium
Finitions alternatives	Peint en RAL 7035
Porte alternative	Porte avec panneau en polycarbonate, Porte avec vitre de sécurité
Matériau de la plaque intérieure	Plaque de montage en acier inoxydable, Plaque de montage galvanisée
Zone usinable	Puerta: 1424x487,8-1774x887,8, Lateral: 1520x490-1870x890

Degré de protection IP69K

Fabrication d'armoires personnalisées

Socles, œillets et pieds métalliques

armoires en acier inoxydable AISI 316L

film protecteur

Joints en silicone résistants aux températures de -60ºC à +200ºC

Fabrication monobloc assurant une étanchéité parfaite et une résistance aux chocs

Sans ouvertures où les bactéries peuvent s'installer

Avec une finition électropolie qui facilite l'écoulement des liquides et un joint hydrofuge qui empêche le dépôt de saleté et de bactéries

100 % inoxydable, de la poignée au système d'ouverture

Ouverture de la porte à 120°. Ouverture standard à gauche, préciser si une ouverture à droite est souhaitée

Le tableau électrique est fourni de série avec une fermeture à levier à quatre points de verrouillage et des charnières dissimulées en acier inoxydable

Delvalle réalise sur commande toute mesure adaptée à vos besoins, incluant des trous, des canaux, des formes,...

Charge maximale répartie 600 kg

Résistant à l'eau chaude sous pression IP69K

Conçu et homologué spécialement pour l'industrie alimentaire, chimique, pharmaceutique, les centres de transformation, les télécommunications et en extérieur grâce à ses avantages de durabil

IP66 (IP55 sur deux portes) selon la Norme IEC 60529

Certification IP69K des armoires Delvalle

DIN EN ISO 14 159 Sécurité des machines – Exigences d'hygiène pour la conception des machines

Directive machines industrie alimentaire (2006/42/CE)

guide EHEDG de conception hygiénique, section 13

DIN EN 1672-2:2005 Exigences pour les machines de l'industrie alimentaire

Degré de résistance aux chocs IK10 selon la norme IEC 62262

Respecte la réglementation de l'industrie alimentaire, matériaux en contact avec les aliments (CE1935/2004)

Directive CE sur la basse tension 2014/35/UE

Directive RoHS

Certificat UL Nema 4x, 12, 3r et 1 sur demande. Nº Dossier E342220

Tension maximale 1000 V

Résistance à la température : de -40°C à +100°C (exposition réduite jusqu'à +160°C)

Joint en silicone optionnel : de -60 ºC à +180 ºC (exposition réduite jusqu'à +350 ºC)

RÉFÉRENCES 1 PORTE	DIMENSIONS (mm)
PORTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	OUVERTURE D'ACCÈS -GxH-	PROFONDEUR UTILE -D-	ZONE USINABLE		DIMENSIONS PLAQUE -ExF-	POIDS (Kg)	VOLUME (m³)
PORTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	OUVERTURE D'ACCÈS -GxH-	PROFONDEUR UTILE -D-	PORTE	LATÉRAL	DIMENSIONS PLAQUE -ExF-	POIDS (Kg)	VOLUME (m³)
HDT166040	1650	600	400	1447×500	375,5	1424×487,8	1614,8×344	1520×490	70,9	0,42
HDT167040	1650	700	400	1447×600	375,5	1424×587,8	1614,8×344	1520×590	82,7	0,49
HDT168040	1650	800	400	1447×700	375,5	1424×687,8	1614,8×344	1520×690	94,5	0,56
HDT161040	1650	1000	400	1447×900	375,5	1424×887,8	1614,8×344	1520×890	111,41	0,66
HDT161050	1650	1000	500	1447×900	475,5	1424×887,8	1766×444	1520×890	–	–
HDT186040	1800	600	400	1597×500	375,5	1574×487,8	1764,8×344	1670×490	77,65	0,46
HDT187040	1800	700	400	1597×600	375,5	1574×587,8	1764,8×344	1670×590	91,12	–
HDT188040	1800	800	400	1597×700	375,5	1574×687,8	1764,8×344	1670×690	102,97	0,81
HDT181040	1800	1000	400	1597×900	375,5	1574×887,8	1764,8×344	1670×890	126,6	0,75
HDT181050	1800	1000	500	1597×900	475,5	1574×887,8	1966×444	1870×890	130,68	0,93
HDT206040	2000	600	400	1797×500	375,5	1774×487,8	1964,8×344	1870×490	86,09	0,51
HDT207040	2000	700	400	1797×600	375,5	1774×587,8	1964,8×344	1870×590	94,13	0,59
HDT208040	2000	800	400	1797×700	375,5	1774×687,8	1964,8×344	1870×690	103,10	0,67
HDT201040	2000	1000	400	1797×900	375,5	1774×887,8	1964,8×344	1870×890	117,58	0,83
HDT201050	2000	1000	500	1797×900	475,5	1774×887,8	1966×444	1870×890	140	1,03

RÉFÉRENCES 2 PORTES	DIMENSIONS (mm)
PORTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	OUVERTURE D'ACCÈS -GxH-	PROFONDEUR UTILE -D-	ZONE USINABLE		DIMENSIONS PLAQUE -ExF-	POIDS (Kg)	VOLUME (m³)
PORTE PLEINE (x)	HAUTEUR -A-	LARGEUR -B-	PROFONDEUR -C-	OUVERTURE D'ACCÈS -GxH-	PROFONDEUR UTILE -D-	PORTE	LATÉRAL	DIMENSIONS PLAQUE -ExF-	POIDS (Kg)	VOLUME (m³)
HDT161240/2	1650	1200	400	1447×500	375,5	1424×487,8	1614,8×344	1520×490	123,1	0,84
HDT161440/2	1650	1400	400	1447×600	375,5	1424×587,8	1614,8×344	1520×590	146,4	0,98
HDT161640/2	1650	1600	400	1447×700	375,5	1424×687,8	1614,8×344	1520×690	170,7	1,2
HDT162040/2	1650	2000	400	1447×900	375,5	1424×887,8	1614,8×344	1520×890	201,62	1,25
HDT162050/2	1650	2000	500	1447×900	475,5	1424×887,8	1766×444	1520×890	217,35	1,49
HDT181240/2	1800	1200	400	1597×500	375,5	1574×487,8	1764,8×344	1670×490	136,8	0,93
HDT181440/2	1800	1400	400	1597×500	375,5	1574×587,8	1764,8×344	1670×590	161,54	1,01
HDT181640/2	1800	1600	400	1597×700	375,5	1574×687,8	1764,8×344	1670×690	184,54	–
HDT182040/2	1800	2000	400	1597×900	375,5	1574×887,8	1764,8×344	1670×890	231,91	1,52
HDT182050/2	1800	2000	500	1597×900	475,5	1574×887,8	1966×444	1870×890	239,26	1,86
HDT201240/2	2000	1200	400	1797×500	375,5	1774×487,8	1964,8×344	1870×490	151,78	1,12
HDT201440/2	2000	1400	400	1797×600	375,5	1774×587,8	1964,8×344	1870×590	166,67	1,19
HDT201640/2	2000	1600	400	1797×700	375,5	1774×687,8	1964,8×344	1870×690	184,51	1,31
HDT202040/2	2000	2000	400	1797×900	375,5	1774×887,8	1964,8×344	1870×890	212,67	1,61
HDT202050/2	2000	2000	500	1797×900	475,5	1774×887,8	1966×444	1870×890	296,9	2,05
