Caja IP68 mural luxor

SERIE LUXOR-AMPHIBOX

Cajas eléctricas de montaje mural Serie Luxor Amphibox© IP68 con apertura de puertas de 130º fabricadas en acero inoxidable AISI 304L o AISI 316L, combinan una serie de características ideales para aplicaciones eléctricas, donde la perfecta estanqueidad y seguridad contra el polvo y el agua sean imprescindibles.

Mediante la estanqueidad IP68,

la caja es sumergible durante 1 semana a 1 metro de profundidad.

Nuestra caja ip68 viene lista para instalar dispone de un montaje sencillo con tornillos, puerta giratoria que permite la actuación en el interior del sin necesidad de desmontaje o perdida de la puerta.

Descargas Técnicas Producto

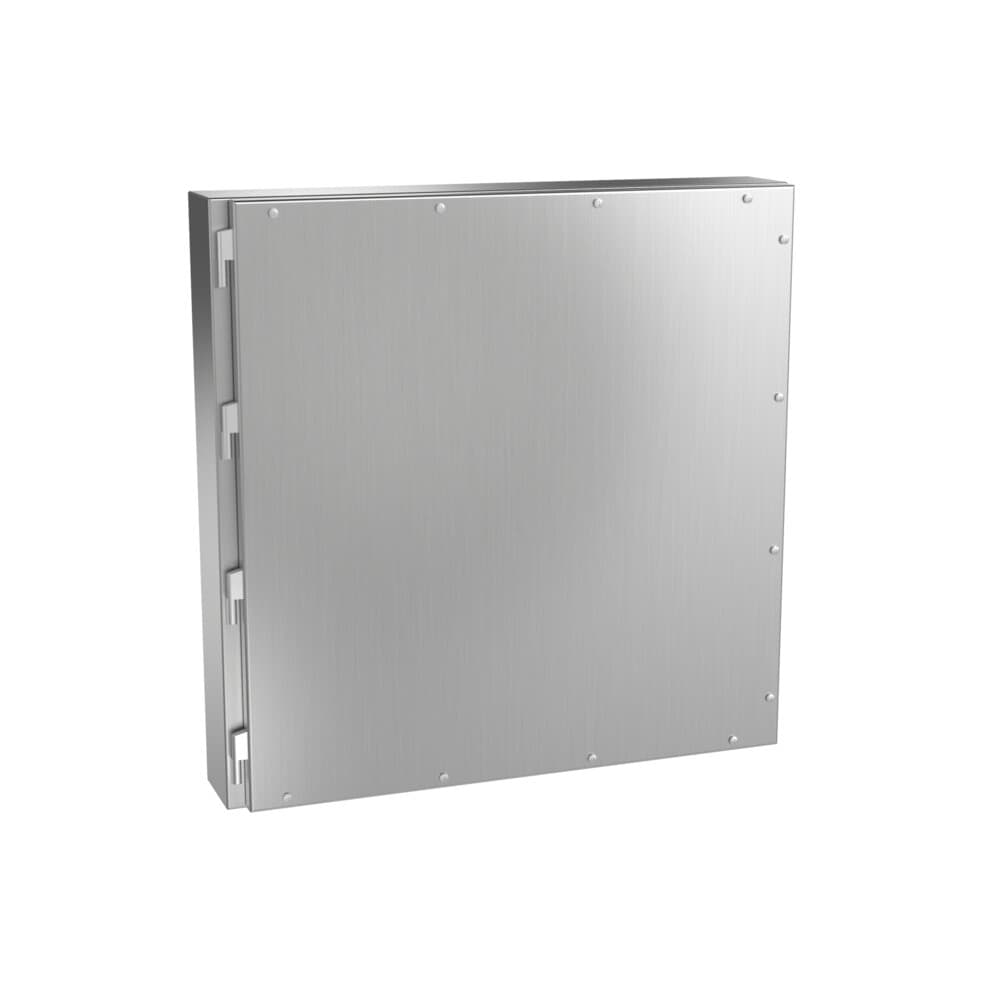

Caja IP68 mural luxor: vista principal del producto

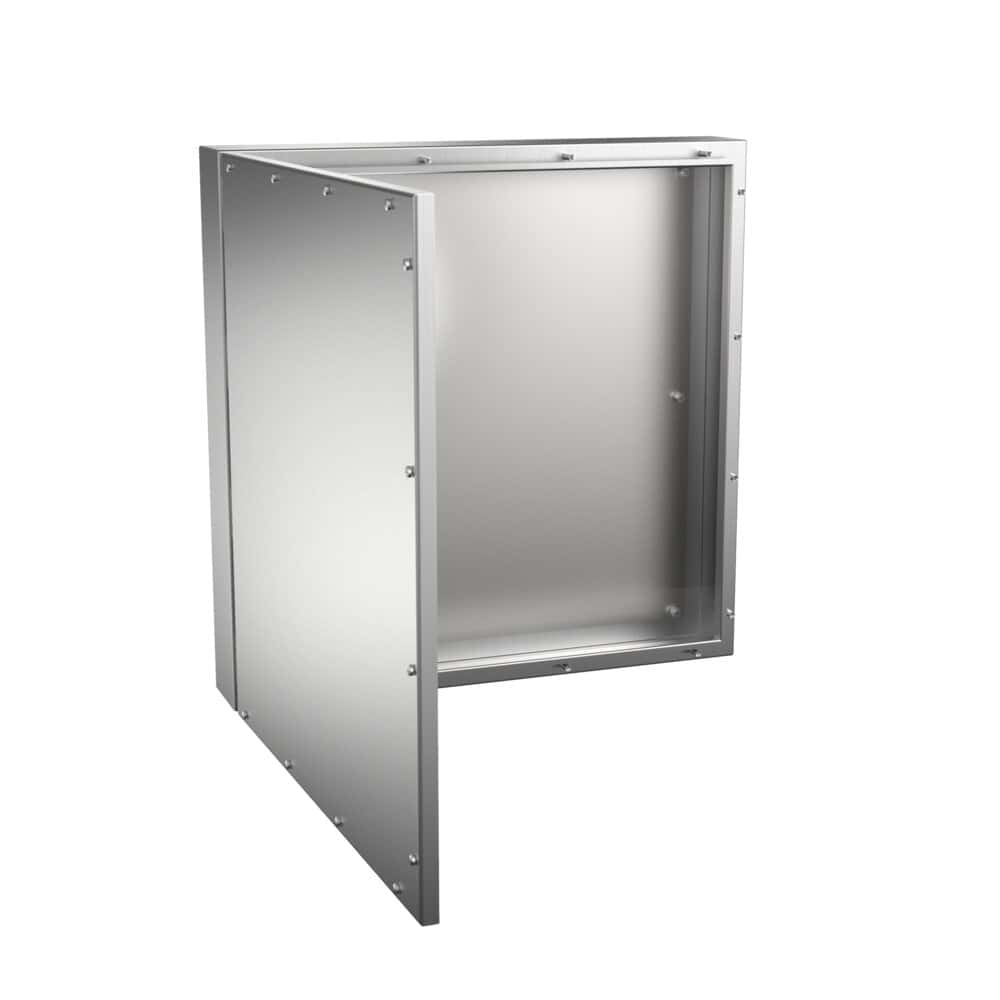

Caja IP68 mural luxor: vista de detalle del producto
DATOS TÉCNICOS
Medidas Mínimas A=300-1200mm   B=200-1200mm   P=155-300mm
Medidas Mínimas Placa A=220-1120mm
Medidas Mínimas Placa B=120-1120mm
Espesor Cuerpo 1.5 mm | 15/10 mm
0.059 " | 16 Gauge
Apertura Puerta 180 °
Tipo Puerta Puerta ciega
Tipo Apertura Atornillada, Giratoria
Profundidad Útil 129-274 mm
Material AISI 304L/AISI 316L
AcabadoSatinado
Material Placa Galvanizado
Junta Estanca Poliuretano
Temperatura Trabajo -40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo 1000 V
OPCIONES ALTERNATIVAS
Materiales Alternativos AISI 316L, Galvanizado, Aluminio
Acabados Alternativos2B, Pintado RAL 7035
Material Placa Interior Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas EMC, silicona (-60 ºC a + 180 ºC)
Area MecanizablePuerta: 215,5x110,5-1020x1020, Lateral: 270x99-1170x244, Inferior: 99x170-244x1170
A la medida según su necesidad
Aconsejamos la utilización de nuestros prensaestopas de acero inoxidable IP68 para el paso de cables
En acero inoxidable AISI 316L EN 14404
Acabado en pintura texturizada con otros colores RAL bajo pedido
El sellado permite la protección total contra polvo y resistente a inmersión continua de 7 dias a 1 metro de profundidad
Este tipo de cajas combinan la resistencia a la corrosión y al impacto las más altas del mercado IK10.
Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto
Con canal vierteaguas que evita el contacto de líquidos con la junta de poliuretano
Protección total contra polvo e inmersion temporal de agua
Ideal para intemperie y/o condiciones adversas
Inox AISI 304L o AISI 316L
Homologación IP68
Máximo voltaje 1000 V
Resistencia a la temperatura: desde -40°C +100°C (reducida exposición +160ºC)
Esta combinación de características de estanqueidad y resistencia lo hacen ideal para el alojamiento interior de aparatos electrónicos y eléctricos delicados en entornos adversos
Nota: el uso de esta caja se utiliza para casos de inmersion accidental y limitada en el tiempo
Características IP68 bajo Norma IEC EN 62208 y EN 60529. Sumergible a 1 metro profundidad durante 7 días seguidos
Resistencia al impacto IK10 según Norma IEC 62208 y EN 50102
CE según norma baja tensión 2006/95/EU
Resistencia a la corrosión C5M, según norma ISO 12944 (AISI 316)
Normativa RoHs
REFERENCIAS DIMENSIONES (mm)
PUERTA CIEGA (x) PUERTA POLICARBONATO (x) ALTO -A- ANCHO -B- FONDO -C- BOCA ACCESO -GxH- FONDO ÚTIL -D- ÁREA MECANIZABLE MEDIDAS PLACA -ExF- PESO (Kg) VOLUMEN (m³)
PUERTA LATERAL
MVAB302015/68 MVAB302015T/68 300 200 155 226×121 129 215,5×110,5 270×99 220×120 4,60 0,01
MVAB383015/68 MVAB383015T/68 380 300 155 306×221 129 295,5×210,5 350×99 300×220 7,62 0,02
MVAB383021/68 MVAB383021T/68 380 300 210 306×221 184 295,5×210,5 350×154 300×220 8,51 0,03
MVAB404021/68 MVAB404021T/68 400 400 210 326×321 184 315,5×310,5 370×154 320×320 11,14 0,04
MVAB504021/68 MVAB504021T/68 500 400 210 426×321 184 415,5×310,5 470×154 420×320 13,49 0,05
MVAB505021/68 MVAB505021T/68 500 500 210 426×421 184 415,5×410,5 470×154 420×420 16,20 0,06
MVAB705021/68 MVAB705021T/68 700 500 210 626×421 184 615,5×410,5 670×154 620×420 21,50 0,08
MVAB603815/68 MVAB603815T/68 600 380 155 526×301 129 515,5×290,5 570×99 520×300 13,79 0,06
MVAB603821/68 MVAB603821T/68 600 380 210 526×301 184 515,5×290,5 570×154 520×300 15,08 0,06
MVAB605021/68 MVAB605021T/68 600 500 210 526×421 184 515,5×410,5 570×154 520×420 18,85 0,07
MVAB606021/68 MVAB606021T/68 600 600 210 526×521 184 515,5×510,5 570×154 520×520 21,96 0,08
MVAB806030/68 MVAB806030T/68 800 600 300 726×521 274 715,5×510,5 770×244 720×520 31,34 0,16
MVAB808030/68 MVAB808030T/68 800 800 300 726×721 274 620×620 770×244 720×720 39,78 0,21
MVAB108030/68 MVAB108030T/68 1000 800 300 960×721 274 820×620 970×244 920×720 50,41 0,26
MVAB128030/68 MVAB128030T/68 1200 800 300 1126×721 274 1020×620 1170×244 1120×720 59,24 0,31
MVAB101030/68 MVAB101030T/68 1000 1000 300 926×921 274 820×820 970×244 920×920 60,85 0,32
MVAC121230/68 MVAC121230T/68 1200 1200 300 1126×1121 274 1020×1020 1170×244 1120×1120 83,58 0,39
Versión: Normativa UL Añadir "UL" a la referencia. Ej: "MVAB128030/68UL"
* Diseño Luxor Amphibox IP68 Separación placa fondo 20mm

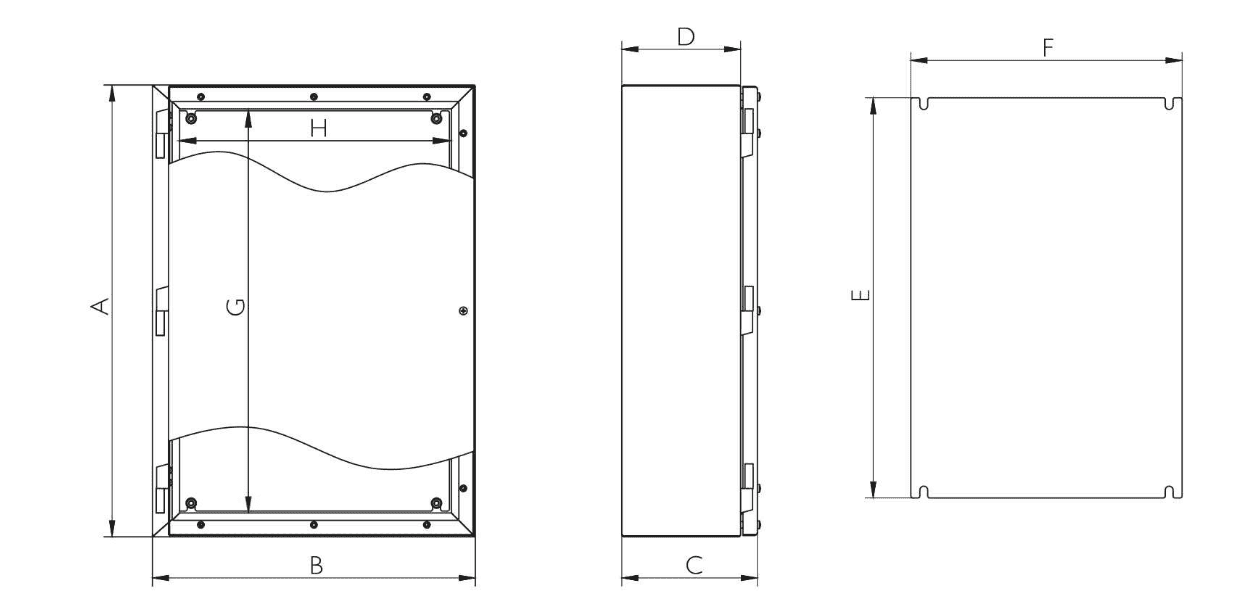

Croquis:

croquis del producto
