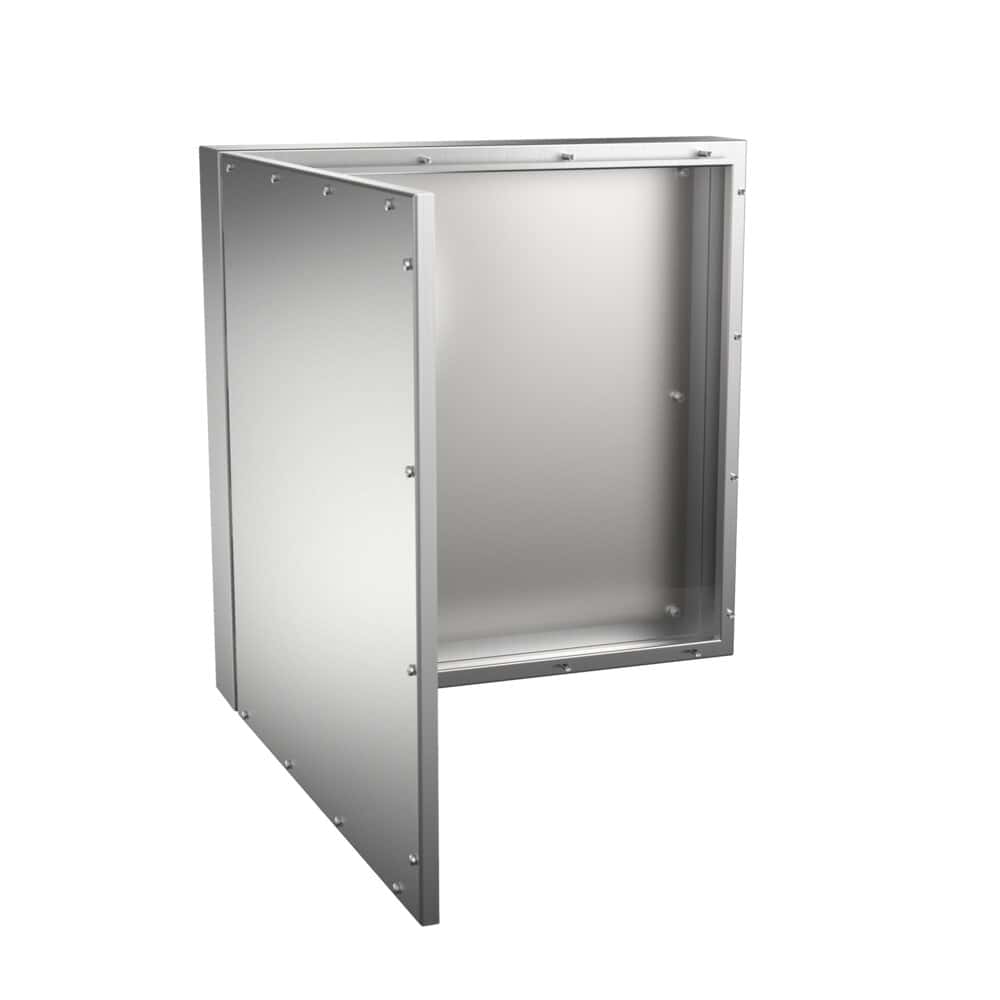

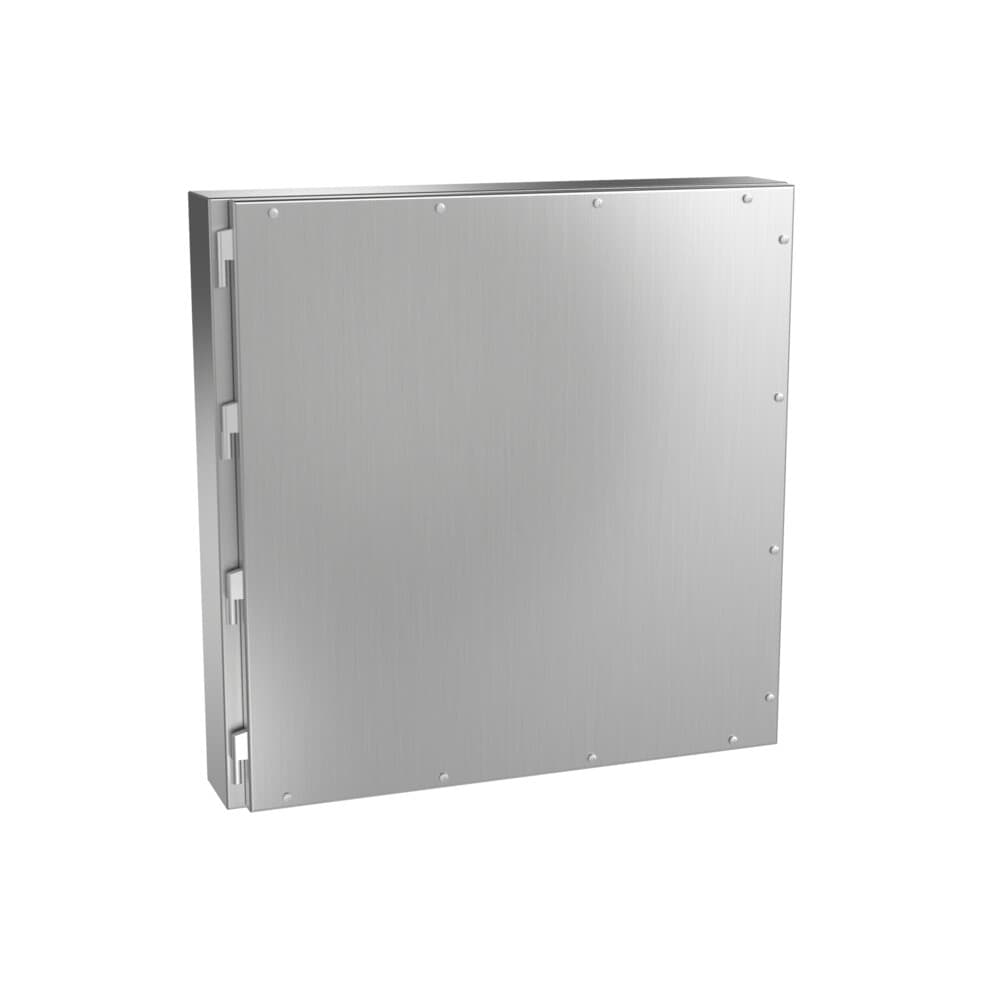

Coffret Ip68 électrique mural Série Luxor-Amphibox fabriqués en acier inoxydable AISI 304L et AISI 316L combinent une caractéristiques idéales pour des applications électriques et électroniques, avec une parfaite étancheité et de la sécurité contre les poussières et l’eau sont essentielle.
L’étanchéité IP68 permet une protection totale contre la poussière et l’eau à 7 journées de1 mètre de profondeur.
| Dimensions minimales | A=300-1200mm B=200-1200mm P=155-300mm |
|---|---|
| Dimensions minimales de la plaque | A=220-1120mm |
| Dimensions minimales de la plaque | B=120-1120mm |
| Épaisseur du corps | 1.5 mm | 15/10 mm 0.059 " | 16 Gauge |
| Ouverture de la porte | 180 ° |
| Type de porte | Porte aveugle |
| Type d'ouverture | Vissée, Giratoria |
| Profondeur utile | 129-274 mm |
| Matériau | AISI 304L/AISI 316L |
| Finition | Satiné |
| Matériau de la plaque | Galvanisé |
| Joint étanche | Polyuréthane |
| Température de fonctionnement | -40°C a +100°C (reducida exposición +160ºC) |
| Tension maximale | 1000 V |
| Matériaux alternatifs | AISI 316L, Galvanisé, Aluminium |
|---|---|
| Finitions alternatives | 2B, Peint en RAL 7035 |
| Matériau de la plaque intérieure | Plaque de montage isolante (bakélite), Plaque de montage en acier inoxydable |
| Joints alternatifs | EMC, silicone (-60 °C à + 180 °C) |
| Zone usinable | Puerta: 215,5x110,5-1020x1020, Lateral: 270x99-1170x244, Inferior: 99x170-244x1170 |
|
RÉFÉRENCES |
DIMENSIONS (mm) |
||||||||||
|
PORTE PLEINE (x) |
PORTE POLYCARBONATE (x) |
HAUTEUR -A- |
LARGEUR -B- |
PROFONDEUR -C- |
OUVERTURE D'ACCÈS -GxH- |
PROFONDEUR UTILE -D- |
ZONE USINABLE |
DIMENSIONS PLAQUE -ExF- |
POIDS (Kg) |
VOLUME (m³) |
|
|
PORTE |
LATÉRAL |
||||||||||
|
MVAB302015/68 |
MVAB302015T/68 |
300 |
200 |
155 |
226×121 |
129 |
215,5×110,5 |
270×99 |
220×120 |
4,60 |
0,01 |
|
MVAB383015/68 |
MVAB383015T/68 |
380 |
300 |
155 |
306×221 |
129 |
295,5×210,5 |
350×99 |
300×220 |
7,62 |
0,02 |
|
MVAB383021/68 |
MVAB383021T/68 |
380 |
300 |
210 |
306×221 |
184 |
295,5×210,5 |
350×154 |
300×220 |
8,51 |
0,03 |
|
MVAB404021/68 |
MVAB404021T/68 |
400 |
400 |
210 |
326×321 |
184 |
315,5×310,5 |
370×154 |
320×320 |
11,14 |
0,04 |
|
MVAB504021/68 |
MVAB504021T/68 |
500 |
400 |
210 |
426×321 |
184 |
415,5×310,5 |
470×154 |
420×320 |
13,49 |
0,05 |
|
MVAB505021/68 |
MVAB505021T/68 |
500 |
500 |
210 |
426×421 |
184 |
415,5×410,5 |
470×154 |
420×420 |
16,20 |
0,06 |
|
MVAB705021/68 |
MVAB705021T/68 |
700 |
500 |
210 |
626×421 |
184 |
615,5×410,5 |
670×154 |
620×420 |
21,50 |
0,08 |
|
MVAB603815/68 |
MVAB603815T/68 |
600 |
380 |
155 |
526×301 |
129 |
515,5×290,5 |
570×99 |
520×300 |
13,79 |
0,06 |
|
MVAB603821/68 |
MVAB603821T/68 |
600 |
380 |
210 |
526×301 |
184 |
515,5×290,5 |
570×154 |
520×300 |
15,08 |
0,06 |
|
MVAB605021/68 |
MVAB605021T/68 |
600 |
500 |
210 |
526×421 |
184 |
515,5×410,5 |
570×154 |
520×420 |
18,85 |
0,07 |
|
MVAB606021/68 |
MVAB606021T/68 |
600 |
600 |
210 |
526×521 |
184 |
515,5×510,5 |
570×154 |
520×520 |
21,96 |
0,08 |
|
MVAB806030/68 |
MVAB806030T/68 |
800 |
600 |
300 |
726×521 |
274 |
715,5×510,5 |
770×244 |
720×520 |
31,34 |
0,16 |
|
MVAB808030/68 |
MVAB808030T/68 |
800 |
800 |
300 |
726×721 |
274 |
620×620 |
770×244 |
720×720 |
39,78 |
0,21 |
|
MVAB108030/68 |
MVAB108030T/68 |
1000 |
800 |
300 |
960×721 |
274 |
820×620 |
970×244 |
920×720 |
50,41 |
0,26 |
|
MVAB128030/68 |
MVAB128030T/68 |
1200 |
800 |
300 |
1126×721 |
274 |
1020×620 |
1170×244 |
1120×720 |
59,24 |
0,31 |
|
MVAB101030/68 |
MVAB101030T/68 |
1000 |
1000 |
300 |
926×921 |
274 |
820×820 |
970×244 |
920×920 |
60,85 |
0,32 |
|
MVAC121230/68 |
MVAC121230T/68 |
1200 |
1200 |
300 |
1126×1121 |
274 |
1020×1020 |
1170×244 |
1120×1120 |
83,58 |
0,39 |
* Conception Luxor Amphibox IP68 – Séparation plaque fond 20 mm

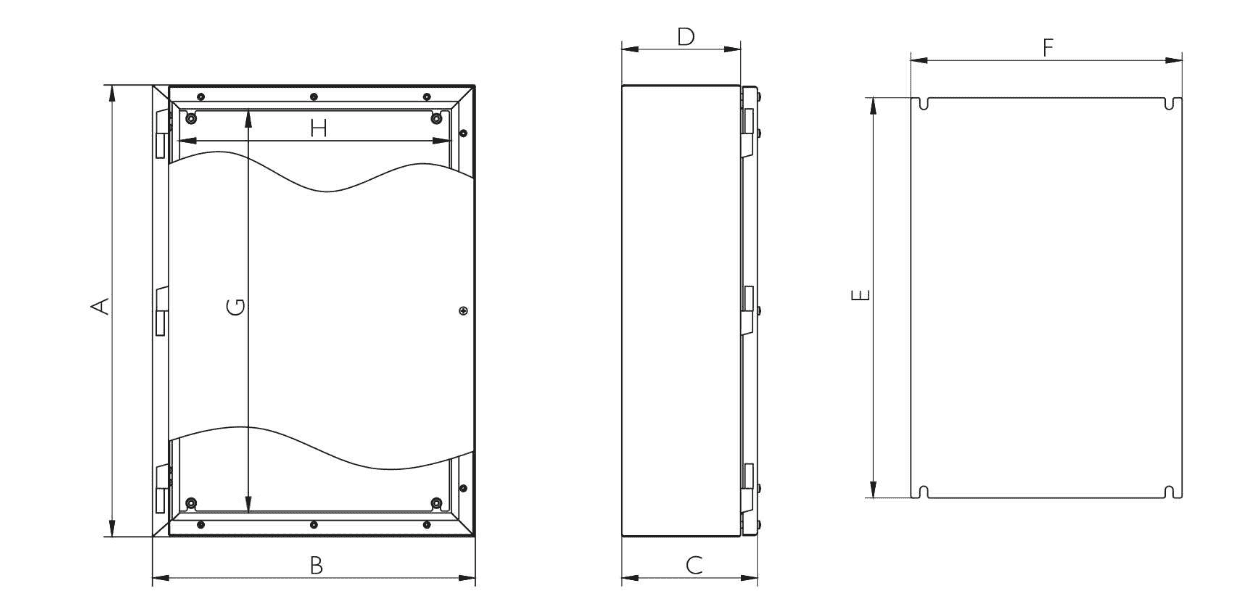

Croquis:
