Armario eléctrico modular titan IP69K

Armario de acero inoxidable modular Serie Titan IP69K, elegante y resistente a la corrosión, totalmente adaptable, flexible, para entornos de industrias de alimentación, petroquímicas, farmacéuticas, eléctricas, en el cual necesiten una presencia, higiene, estanqueidad y una vida útil mas larga. Nuestro sistema consiste en un perfil perforado unido mediante soldadura en acero inoxidable, que dota de la mayor robustez y calidad del mercado.

Las puertas son abatibles y fácilmente desmontables con una apertura de 120°, los laterales, la trasera, así como la parte superior e inferior, son también desmontables, mediante tornillos.

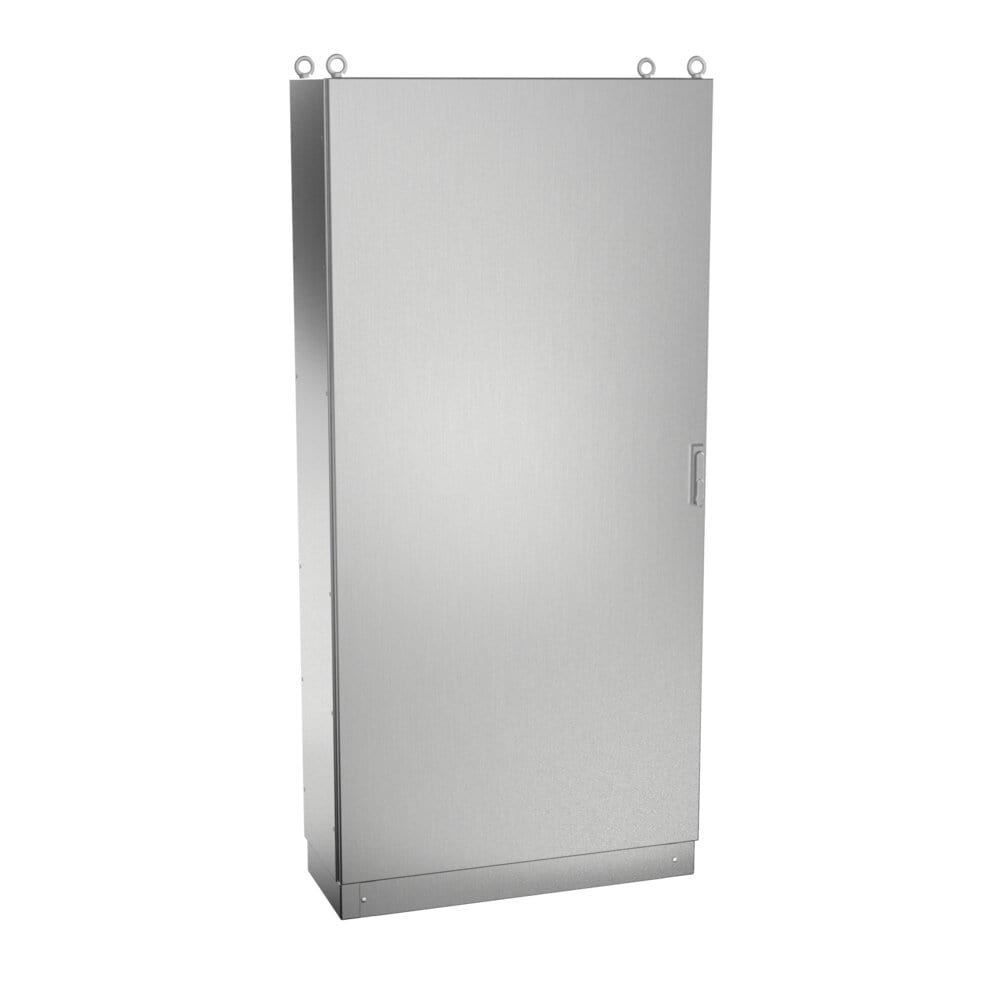

Armario eléctrico modular titan IP6K9K: vista principal del producto

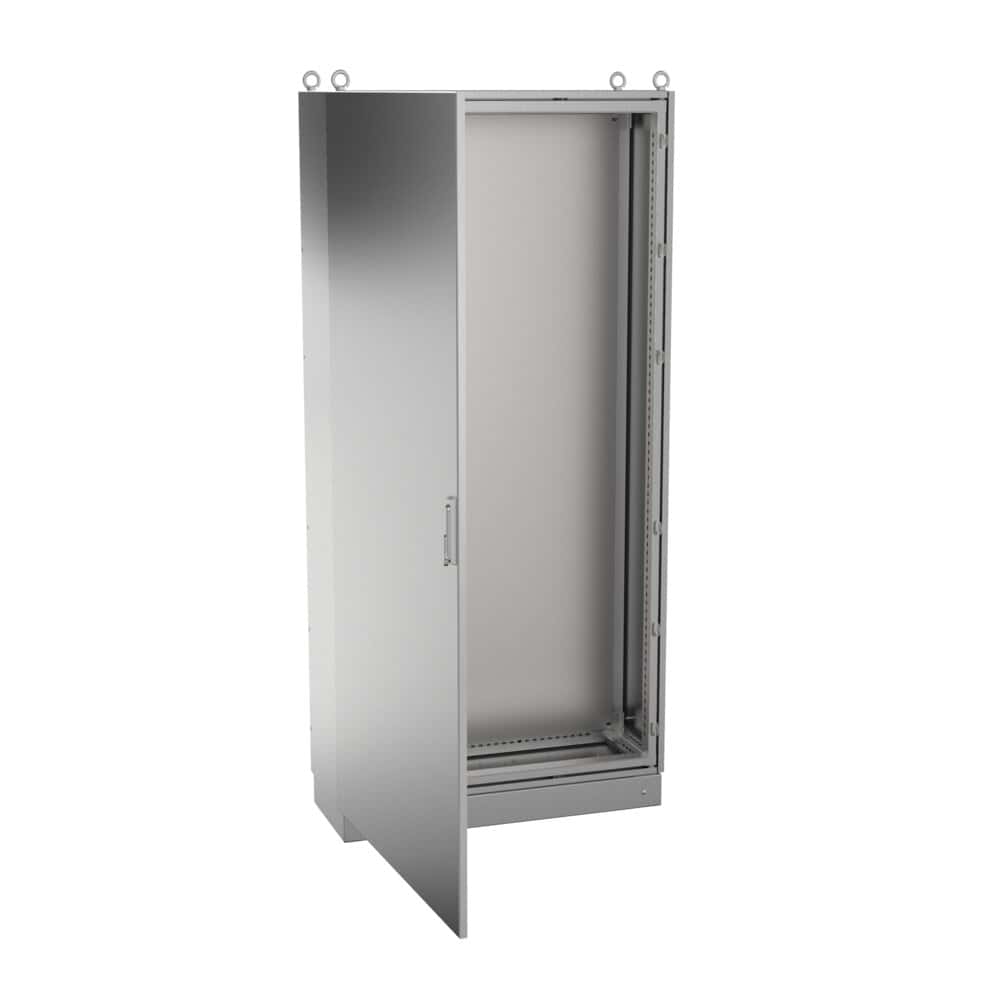

Armario eléctrico modular titan IP6K9K: vista de detalle del producto

DATOS TÉCNICOS

Medidas Mínimas	A=1200-2200mm B=600-1000mm P=400-800mm
Medidas Máximas Puerta Doble	A=2200mm B=1000mm P=800mm
Espesor Cuerpo	1.5 mm \| 15/10 mm 0.059 " \| 16 Gauge
Apertura Puerta	120 °
Tipo Puerta	Puerta ciega
Tipo Apertura	Giratoria con bisagras ocultas
Sistema Cierre	Maneta giratoria
Material	AISI 304L/AISI 316L
Acabado	Satinado
Material Placa	Galvanizado
Junta Estanca	Poliuretano
Temperatura Trabajo	-40°C a +100°C (reducida exposición +160ºC)
Voltaje Maximo	1000 V

OPCIONES ALTERNATIVAS

Materiales Alternativos	AISI 316L, Galvanizado, Aluminio
Acabados Alternativos	Pintado RAL 7035
Puerta Alternativa	Puerta con panel de policarbonato, Puerta con cristal de seguridad
Material Placa Interior	Placa de montaje aislante (baquelita), Placa de montaje en acero inoxidable
Juntas Alternativas	silicona (-60 ºC a + 180 ºC), EMC

Con posibilidad de juntar varios módulos

Cáncamos (no incluidos en estándar)

Todo tipo de ventilación y climatización

Patas metálicas o ruedas

Acabado en pintura texturizada con otros colores RAL bajo pedido

Versión EMC según norma CEE 2014/30/UE de compatibilidad electromagnética

Posibilidad de realización en chapa de acero galvanizado pintado en RAL 7035 u otro color a demanda

Amplio espacio de montaje y gran accesibilidad

Infinidad de opciones, tanto en número de módulos, como en medidas

Entrega soldado, lo que le confiere una gran robustez

Paneles laterales, trasero, superior e inferior fácilmente desmontables

100% inoxidable, desde la maneta hasta el sistema de apertura

Apertura de la puerta a 120º

De serie con cierre de palanca con tres o cuatro puntos de anclaje

Delvalle realiza bajo pedido cualquier medida que se adapte a sus necesidades, incluyéndose agujeros, canales formas, tanto en la puerta como en la envolvente

Carga máxima repartida 1000 kg

Especialmente diseñado para tener la máxima flexibilidad respecto a su uso. Gracias a su versatilidad lo podemos colocar en controles de maquinas, sistemas de control, distribución eléctrica

IP66 Norma IEC EN 62208 y EN 60529

ISO 20653 - IP6K9K

Grado de resistencia contra impacto IK10 según Norma IEC 62208 y EN 50102

Construidos bajo normativas CE de baja tensión 2014/35/UE. Nema 1, 12

Cumple RoHS Directive 2011/65/UE

Certificado UL Nema 4x, 12, 3r, 1. Nº File E342220

Máximo voltaje 1000 V

Resistencia a la temperatura : desde -40°C +100°C (reducida exposición +160ºC)

Opcional junta de silicona: desde -60 ºC a +180 ºC (reducida exposición hasta +350 ºC)

REFERENCIAS 1 PUERTA		DIMENSIONES (mm)
ACERO INOXIDABLE AISI 304L	ACERO INOXIDABLE AISI 316L	ALTO -A-	ANCHO -B-	FONDO -C-
MVAF126040	MVAF126040316	1200	600	400
MVAF126060	MVAF126060316	1200	600	600
MVAF126080	MVAF126080316	1200	600	800
MVAF128040	MVAF128040316	1200	800	400
MVAF128060	MVAF128060316	1200	800	600
MVAF128080	MVAF128080316	1200	800	800
MVAF146040	MVAF146040316	1400	600	400
MVAF146060	MVAF146060316	1400	600	600
MVAF146080	MVAF146080316	1400	600	800
MVAF148040	MVAF148040316	1400	800	400
MVAF148060	MVAF148060316	1400	800	600
MVAF148080	MVAF148080316	1400	800	800
MVAF166040	MVAF166040316	1600	600	400
MVAF166060	MVAF166060316	1600	600	600
MVAF166080	MVAF166080316	1600	600	800
MVAF168040	MVAF168040316	1600	800	400
MVAF168060	MVAF168060316	1600	800	600
MVAF168080	MVAF168080316	1600	800	800
MVAF161040	MVAF161040316	1600	1000	400
MVAF161060	MVAF161060316	1600	1000	600
MVAF161080	MVAF161080316	1600	1000	800
MVAF161240	MVAF161240316	1600	1200	400
MVAF161260	MVAF161260316	1600	1200	600
MVAF161280	MVAF161280316	1600	1200	800
MVAF186040	MVAF186040316	1800	600	400
MVAF186050	MVAF186050316	1800	600	500
MVAF186060	MVAF186060316	1800	600	600
MVAF186080	MVAF186080316	1800	600	800
MVAF188040	MVAF188040316	1800	800	400
MVAF188050	MVAF188050316	1800	800	500
MVAF188060	MVAF188060316	1800	800	600
MVAF188080	MVAF188080316	1800	800	800
MVAF181040	MVAF181040316	1800	1000	400
MVAF181050	MVAF181050316	1800	1000	500
MVAF181060	MVAF181060316	1800	1000	600
MVAF181080	MVAF181080316	1800	1000	800
MVAF181240	MVAF181240316	1800	1200	400
MVAF181250	MVAF181250316	1800	1200	500
MVAF181260	MVAF181260316	1800	1200	600
MVAF181280	MVAF181280316	1800	1200	800
MVAF206040	MVAF206040316	2000	600	400
MVAF206050	MVAF206050316	2000	600	500
MVAF206060	MVAF206060316	2000	600	600
MVAF206080	MVAF206080316	2000	600	800
MVAF208040	MVAF208040316	2000	800	400
MVAF208050	MVAF208050316	2000	800	500
MVAF208060	MVAF208060316	2000	800	600
MVAF208080	MVAF208080316	2000	800	800
MVAF208010	MVAF208010316	2000	800	1000
MVAF201040	MVAF201040316	2000	1000	400
MVAF201050	MVAF201050316	2000	1000	500
MVAF201060	MVAF201060316	2000	1000	600
MVAF201080	MVAF201080316	2000	1000	800
MVAF226060	MVAF226060316	2200	600	600
MVAF226080	MVAF226080316	2200	600	800
MVAF228060	MVAF228060316	2200	800	600
MVAF228080	MVAF228080316	2200	800	800
MVAF221060	MVAF221060316	2200	1000	600
MVAF221080	MVAF221080316	2200	1000	800

REFERENCIAS 2 PUERTAS		DIMENSIONES (mm)
ACERO INOXIDABLE AISI 304L	ACERO INOXIDABLE AISI 316L	ALTO -A-	ANCHO -B-	FONDO -C-
MVAF181050/2	MVAF181050/2316	1800	1000	500
MVAF181060/2	MVAF181060/2316	1800	1000	600
MVAF201040/2	MVAF201040/2316	2000	1000	400
MVAF201050/2	MVAF201050/2316	2000	1000	500
MVAF201240/2	MVAF201240/2316	2000	1200	400
MVAF201250/2	MVAF201250/2316	2000	1200	500
MVAF201260/2	MVAF201260/2316	2000	1200	600
MVAF201280/2	MVAF201280/2316	2000	1200	800
MVAF221260/2	MVAF221260/2316	2200	1200	600
MVAF221280/2	MVAF221280/2316	2200	1200	800
MVAF221080/2	MVAF221080/2316	2200	1000	800

Croquis:

Accesorios:

Prensaestopas métrica poliamida IP68

Prensaestopas PG poliamida IP68

Prensaestopas métrica acero inoxidable AISI316L

Prensaestopas métrica acero inoxidable IP68

Prensaestopas métrica latón niquelado IP68

Prensaestopas métrico hygienic IP69K

Prensaestopas métrico IP69K
